كيفية قياس أداء موصل RF بدقة؟

يعد قياس أداء موصلات RF بدقة أمرًا بالغ الأهمية في مجال تكنولوجيا الترددات الراديوية. كمورد لموصلات الترددات اللاسلكية ، فإننا نتفهم أهمية توفير منتجات عالية الجودة وضمان أداء أدائها للمتطلبات الصارمة لمختلف التطبيقات. في هذه المدونة ، سوف نستكشف الجوانب والأساليب الرئيسية لقياس أداء موصلات الترددات اللاسلكية.

1. فهم أساسيات موصلات الترددات اللاسلكية

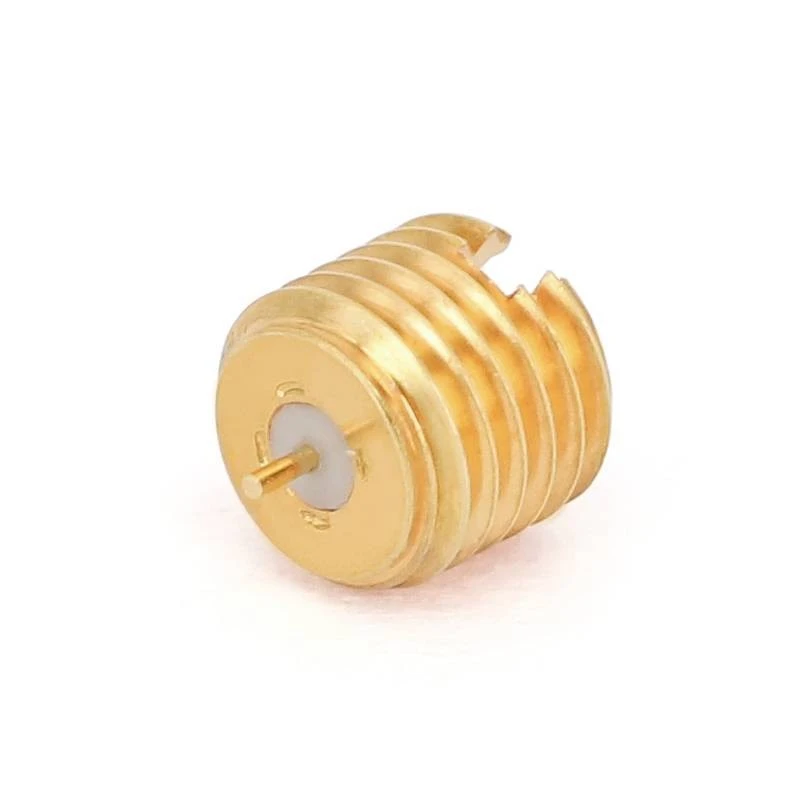

يتم استخدام موصلات الترددات اللاسلكية للانضمام إلى أقسام خط نقل RF ، مثل الكابلات المحورية ولوحات الدوائر المطبوعة والهوائيات. إنها تلعب دورًا حيويًا في الحفاظ على سلامة الإشارة وتقليل فقدان الإشارة أثناء نقل إشارات تردد الراديو. تتوفر أنواع مختلفة من موصلات RF ، بما في ذلكالموصلات القابلة للاستبدال الحقلوموصلات ثنائي الفينيل متعدد الكلور، والموصلات الطرفية، كل مصمم لتطبيقات وبيئات محددة.

2. معلمات الأداء الرئيسية من موصلات RF

2.1 فقدان الإدراج

يعد فقدان الإدراج أحد أهم معلمات الأداء لموصلات RF. يقيس مقدار قوة الإشارة المفقودة عندما يتم إدخال الموصل في خط النقل. يشير فقدان الإدراج المنخفض إلى أداء أفضل للموصل ، حيث يتم تبديد طاقة الإشارة الأقل. يتم التعبير عن فقدان الإدراج عادة في ديسيبل (DB).

لقياس فقدان الإدراج ، يتم استخدام محلل شبكة المتجهات (VNA) بشكل شائع. يرسل VNA إشارة معروفة من خلال الموصل ويقيس إشارة الخرج. من خلال مقارنة صلاحيات الإدخال والإخراج ، يمكن حساب فقدان الإدراج. يجب إجراء القياس على نطاق التردد ذي الفائدة ، حيث يمكن أن تختلف فقدان الإدراج مع التردد.

2.2 عودة فقدان

فقدان العائد هو مقياس لمقدار قوة الإشارة المنعكسة من الموصل. ينتج عن عدم تطابق المعاوقة بين الموصل وخط النقل. تشير فقدان العائد المرتفع إلى تطابق مقاومة جيد وانعكاس إشارة أقل. يتم التعبير عن فقدان العودة أيضا في ديسيبل (DB).

على غرار قياس فقدان الإدراج ، يتم استخدام VNA لقياس فقدان العودة. يرسل VNA إشارة إلى الموصل ويقيس الإشارة المنعكسة. يتم استخدام نسبة الطاقة المنعكسة لقوة الحادث لحساب فقدان العودة. يساعد قياس فقدان العودة بترددات مختلفة على تحديد أي عدم تطابق المعاوقة المعتمدة.

2.3 المعاوقة المميزة

المعاوقة المميزة هي نسبة الجهد إلى التيار في خط النقل. بالنسبة لموصلات RF ، يعد الحفاظ على مقاومة مميزة ثابتة ضروريًا لتقليل انعكاسات الإشارة وضمان انتقال الإشارة المناسب. الموقوفات المميزة الشائعة لموصلات الترددات اللاسلكية هي 50 أوم و 75 أوم.

يمكن قياس المقاومة المميزة لموصل RF باستخدام مقياس عكس المجال الزمني (TDR). يرسل TDR نبضًا سريعًا في الموصل ويقيس الانعكاسات. من خلال تحليل شكل وتوقيت الانعكاسات ، يمكن تحديد المعاوقة المميزة.

2.4 نسبة موجة الجهد الدائمة (VSWR)

VSWR هو مقياس لمطابقة المعاوقة بين الموصل وخط النقل. إنه مرتبط بفقدان العودة ويتم تعريفه على أنه نسبة الحد الأقصى للجهد إلى الحد الأدنى من الجهد على طول خط النقل. يشير VSWR من 1: 1 إلى تطابق مقاومة مثالي ، في حين تشير قيم VSWR الأعلى إلى عدم تطابق مقاومة أكبر.

يمكن حساب VSWR من فقدان الإرجاع باستخدام الصيغة: VSWR = (1 + γ)/(1 - γ) ، حيث γ هو معامل الانعكاس. يمكن استخدام VNA لقياس VSWR عن طريق قياس فقدان العودة أولاً ثم حساب VSWR باستخدام الصيغة أعلاه.

2.5 العزلة

العزلة هي مقياس لقدرة موصل RF على منع اقتران الإشارات بين المنافذ أو القنوات المختلفة. في موصلات المنافذ المتعددة ، يلزم العزلة الجيدة لتجنب التداخل بين الإشارات. يتم التعبير عن العزلة عادة في ديسيبل (DB) ، مع وجود قيم أعلى تشير إلى عزل أفضل.

لقياس العزلة ، يمكن استخدام VNA. يرسل VNA إشارة إلى منفذ واحد من الموصل ويقيس تسرب الإشارة إلى المنافذ الأخرى. يتم استخدام نسبة طاقة إشارة الدخل إلى طاقة الإشارة التي تم تسربها لحساب العزلة.

3. إعداد القياس والاعتبارات

3.1 المعايرة

المعايرة هي خطوة حرجة في قياس أداء موصل RF دقيق. قبل قياس أي معلمة ، يجب معايرة معدات القياس ، مثل VNA أو TDR. تضمن المعايرة أن تكون نتائج القياس دقيقة وموثوقة.

هناك طرق معايرة مختلفة متوفرة ، مثل المعايرة القصير - المفتوح - من خلال (SOLT). في معايرة SOLT ، يتم استخدام دائرة قصيرة ، دائرة مفتوحة ، حمولة مع مقاومة معروفة ، وتوصيل A من خلال لمعايرة معدات القياس. تعوض عملية المعايرة عن تأثيرات كابلات القياس والتركيبات والمعدات نفسها.

3.2 تجهيزات اختبار

تُستخدم تركيبات الاختبار لعقد موصلات الترددات اللاسلكية أثناء عملية القياس. يجب أن تكون مصممة لتقليل أي خسائر أو انعكاسات إضافية قد تؤثر على نتائج القياس. يجب أن يكون لتجهيزات الاختبار تطابق مقاومة مناسب مع الموصل ومعدات القياس.

على سبيل المثال ، عند قياس موصلات ثنائي الفينيل متعدد الكلور ، يمكن استخدام اختبار اختبار PCB. يجب أن يكون لتجهيزات الاختبار تخطيطًا مماثلًا ومعاوقة مثل PCB الفعلي حيث سيتم استخدام الموصل. هذا يساعد على ضمان أن نتائج القياس تمثل أداء الموصل في التطبيق الحقيقي والعالم.

3.3 الظروف البيئية

يمكن أن تؤثر الظروف البيئية أيضًا على أداء موصلات RF. يمكن أن تسبب درجة الحرارة والرطوبة والاهتزاز تغييرات في الخواص الكهربائية لمواد الموصل ، مما يؤدي إلى اختلافات في الأداء. لذلك ، من المهم التحكم في الظروف البيئية أثناء عملية القياس.

يجب إجراء القياسات في بيئة خاضعة للرقابة ، مثل درجة الحرارة - والرطوبة - المختبر الخاضع للرقابة. إذا كان الموصل مخصصًا للاستخدام في البيئات القاسية ، فيمكن إجراء اختبارات إضافية لمحاكاة هذه الشروط وتقييم أداء الموصل تحت الضغط.

4. معايير مراقبة الجودة واختبارها

كمورد لموصلات الترددات اللاسلكية ، نلتزم بمعايير مراقبة واختبار الجودة الصارمة. توفر المعايير الدولية ، مثل IEC (اللجنة الدولية للكهربة الكهربائية) و MIL - STD (المعيار العسكري) ، إرشادات لمتطلبات الأداء وطرق الاختبار لموصلات الترددات اللاسلكية.

على سبيل المثال ، يحدد MIL - STD - 348 المتطلبات الكهربائية والميكانيكية والبيئية لموصلات RF المستخدمة في التطبيقات العسكرية. باتباع هذه المعايير ، يمكننا التأكد من أن منتجاتنا تلبي أعلى مستويات الجودة والأداء.

5. الخلاصة ودعوة العمل

يعد قياس أداء موصلات RF بدقة ضروريًا لضمان موثوقيتها ومدى ملاءمتها لتطبيقات مختلفة. باستخدام أساليب ومعدات القياس الصحيحة ، وبعد معايير مراقبة الجودة الصارمة ، يمكننا توفير موصلات RF عالية الجودة تلبي احتياجات عملائنا.

إذا كنت في السوق لموصلات الترددات اللاسلكية وكنت مهتمًا بمعرفة المزيد عن منتجاتنا أو مناقشة متطلباتك المحددة ، فنحن نشجعك على الاتصال بنا للحصول على استشارة مفصلة. فريق الخبراء لدينا مستعد لمساعدتك في العثور على أفضل حلول موصل RF لمشاريعك.

مراجع

1. "كتيب RF Connectors" من تأليف إريك بوجاتين
2. معايير IEC المتعلقة بموصلات RF
3. MIL - STD - 348 المعيار العسكري لموصلات RF
