ما هي مخففات RF لتطبيقات اختبار مضخم RF؟

يا هناك ، زملائه عشاق RF! اليوم ، سأتحدث عن ماهية المخففون في الترددات اللاسلكية ولماذا هم مهمين للغاية لتطبيقات اختبار مضخم RF. كمورد لتوهين الترددات اللاسلكية ، رأيت بشكل مباشر كيف يمكن لهذه الأجهزة الصغيرة أن تحدث فرقًا كبيرًا في عملية الاختبار.

أولاً ، دعنا نتفكك ماهية المخفف في RF. بعبارات بسيطة ، إنه جهاز يقلل من قوة إشارة RF دون تشويه شكله الموجي بشكل كبير. فكر في الأمر مثل مفتاح Dimmer لإشارات RF الخاصة بك. يمكنك ضبط مقدار التوهين ، الذي يتم قياسه عادة في ديسيبل (DB) ، للتحكم في قوة الإشارة التي تدخل في مضخم RF الخاص بك.

فلماذا نحتاج إلى مخففات RF لاختبار مكبر الصوت؟ حسنًا ، هناك بعض الأسباب الرئيسية.

ضبط مستوى الإشارة

أحد الأسباب الرئيسية هو ضبط مستوى إشارة الدخل على مضخم RF. تحتوي مكبرات الصوت RF على نطاق طاقة إدخال محدد يعملون فيه على النحو الأمثل. إذا كانت إشارة الدخل قوية جدًا ، فقد تتسبب في تشبع مكبر الصوت ، مما يؤدي إلى تشويه ونتائج اختبار غير دقيقة. من ناحية أخرى ، إذا كانت الإشارة ضعيفة جدًا ، فقد لا يكون مكبر الصوت قادرًا على تضخيمها بفعالية. تتيح لنا مخففات الترددات اللاسلكية أن ترفع مستوى إشارة الإدخال للتأكد من أن مكبر الصوت يعمل ضمن نطاقه المثالي.

على سبيل المثال ، دعنا نقول أنك تختبر مكبر صوت RF مرتفع. قد ينتج مصدر الإشارة إشارة قوية للغاية. باستخدام مخفف RF ، يمكنك تقليل قوة الإشارة إلى مستوى يمكن للمضخم التعامل معه دون التشبع.

حماية معدات الاختبار

سبب مهم آخر هو حماية معدات الاختبار الخاصة بك. يمكن أن تتسبب إشارات RF عالية الطاقة في تلف أدوات الاختبار الحساسة مثل تحليلات الطيف ومحللي الشبكات. تعمل مخففات الترددات اللاسلكية كمخزن مؤقت بين مصدر إشارة الطاقة العالي ومعدات الاختبار. أنها تقلل من قوة الإشارة قبل أن تصل إلى معدات الاختبار ، ومنع الضرر المحتمل.

تحسين دقة القياس

تساعد مخففات الترددات اللاسلكية أيضًا في تحسين دقة القياس. عند اختبار مكبر صوت RF ، تريد قياس مكاسبها ، والخطية ، وغيرها من معلمات الأداء بدقة. باستخدام المخفف للتحكم في مستوى إشارة الدخل ، يمكنك التأكد من أن مكبر الصوت يعمل في منطقة خطية ، مما يجعل القياسات أكثر موثوقية.

الآن ، دعنا نتحدث عن الأنواع المختلفة من مخففات الترددات اللاسلكية التي نقدمها وكيف يمكن استخدامها في اختبار مضخم RF.

المخففات الثابتة

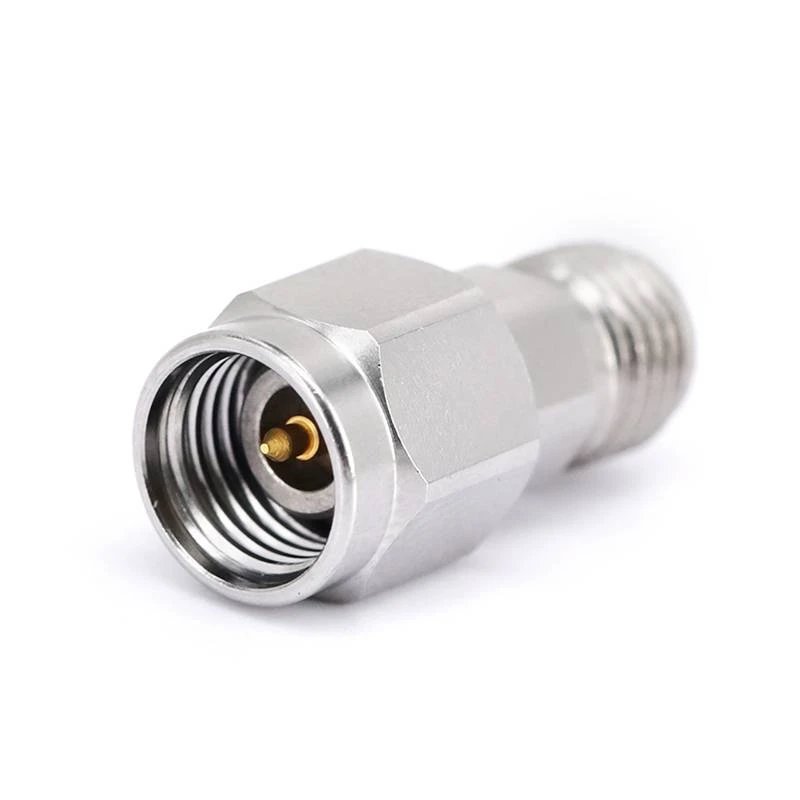

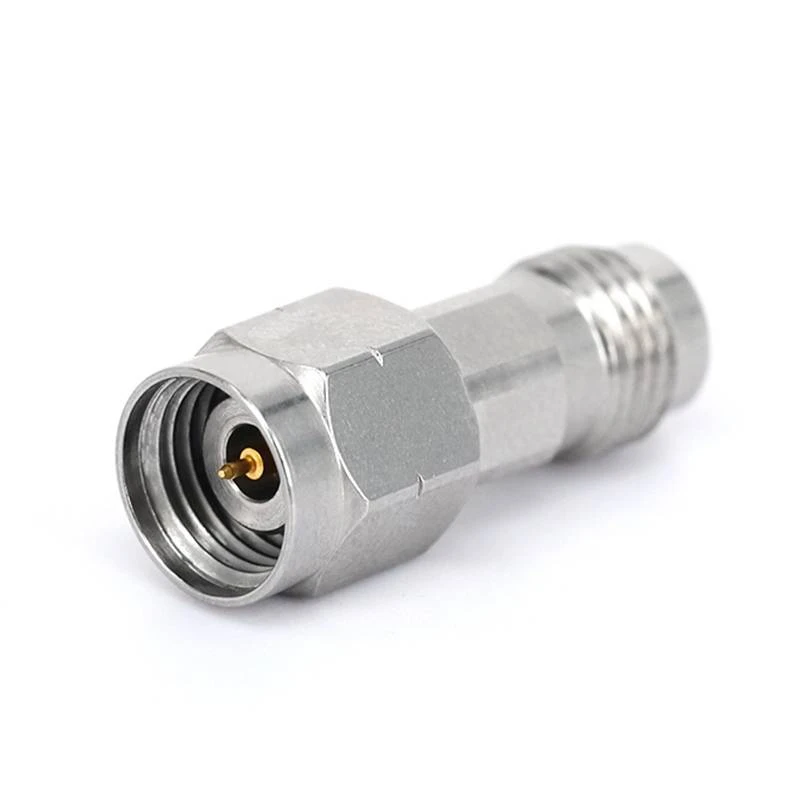

توفر المخففات الثابتة قدرًا ثابتًا من التوهين. إنها بسيطة وموثوقة وفعالة. لدينا مجموعة واسعة من المخففات الثابتة المتاحة ، بما في ذلك1.85mm المخففاتو2.4 ملم المخففات، و2.92mm المخففات. هذه المخففات مناسبة للتطبيقات حيث تحتاج إلى مستوى محدد لا يتغير من التوهين. على سبيل المثال ، إذا كنت تعلم أن مكبر الصوت RF الخاص بك يتطلب إشارة إدخال أضعف 20 ديسيبل من إخراج مصدر الإشارة الخاص بك ، فيمكنك استخدام مخفف ثابت 20 ديسيبل.

المخففات المتغيرة

تتيح لك المخففون المتغيرون ، كما يوحي الاسم ، ضبط مقدار التوهين. إنها مفيدة للغاية عندما تحتاج إلى اختبار مكبر للصوت RF تحت مستويات إشارة إدخال مختلفة. يمكنك تغيير التوهين تدريجياً لترى كيف يستجيب مكبر الصوت لنقاط قوة الإشارة المختلفة. هذا رائع لاختبار النطاق الخطي والديناميكي.

المخففات الخطوة

تقدم المخففات الخطوة سلسلة من مستويات التوهين المنفصلة. يمكنك تحديد خطوات التوهين المختلفة ، على سبيل المثال ، 1 ديسيبل ، 2 ديسيبل ، 5 ديسيبل ، إلخ. إنها توفر طريقة أكثر دقة لضبط التوهين مقارنة مع المخففات المتغيرة في بعض الحالات. غالبًا ما تستخدم في التطبيقات حيث تحتاج إلى إجراء تغييرات تدريجية على مستوى إشارة الدخل.

عند اختيار مخفف RF لاختبار مضخم RF ، هناك بعض العوامل التي يجب مراعاتها.

نطاق التردد

يجب أن يتطابق نطاق تردد المخفف مع تردد تشغيل مضخم RF الخاص بك. تم تصميم المخففات المختلفة للعمل في نطاقات تردد مختلفة. تأكد من اختيار مخفف يمكنه التعامل مع الترددات التي تعمل معها.

دقة التوهين

دقة التوهين أمر بالغ الأهمية. تريد توهينًا يوفر مقدار التوهين المحدد ضمن بعض التسامح. سيضمن مخفف الدقة العالي أن تكون نتائج الاختبار دقيقة قدر الإمكان.

القدرة على التعامل مع الطاقة

يجب أن تكون قدرة معالجة الطاقة للمخفف كافية للتعامل مع قوة إشارة الدخل. إذا تجاوزت قدرة إشارة الإدخال قدرة معالجة الطاقة للمخفف ، فيمكنها ارتفاع درجة حرارة وتسبب التوهين غير الدقيق أو حتى إتلاف المخفف.

في الختام ، تعد المخففات في الترددات اللاسلكية أدوات أساسية لاختبار مكبر الصوت RF. أنها تسمح لنا بضبط مستوى إشارة الدخل ، وحماية معدات الاختبار لدينا ، وتحسين دقة قياساتنا. كمورد لتوفيصات الترددات اللاسلكية ، نقدم مجموعة واسعة من المنتجات لتلبية احتياجات الاختبار المحددة. سواء كنت بحاجة إلى مخفف ثابت أو مخفف متغير أو مخفف خطوة ، فقد قمنا بتغطيتك.

إذا كنت في السوق لتوفيصات RF لتطبيقات اختبار مكبر الصوت RF ، فلا تتردد في التواصل. نحن هنا لمساعدتك في العثور على المخففات المناسبة لاحتياجاتك. دعنا نتحادث حول متطلباتك ونرى كيف يمكننا مساعدتك في الحصول على نتائج الاختبار الأكثر دقة وموثوقية.

مراجع

• Pozar ، DM (2011). هندسة الميكروويف. وايلي.
• كولين ، ري (2001). أسس هندسة الميكروويف. وايلي.
