موصلات ثنائي الفينيل متعدد الكلور
موصلات RF PCB ، وهي اختصار "موصلات لوحة الدوائر المطبوعة للترددات الراديوية" ، هي مكونات كهربائية احترافية. وهي مصممة لتحقيق اتصال موثوق بين الكابلات المحورية ولوحات الدوائر المطبوعة (PCBS). تلعب هذه الموصلات دورًا مهمًا في نقل الإشارة عالية التردد ، مما يضمن التدفق السلس للبيانات في مجموعة واسعة من سيناريوهات التطبيق.
الوصف
مقدمة المنتج
موصلات RF PCB ، وهي اختصار "موصلات لوحة الدوائر المطبوعة للترددات الراديوية" ، هي مكونات كهربائية احترافية. وهي مصممة لتحقيق اتصال موثوق بين الكابلات المحورية ولوحات الدوائر المطبوعة (PCBS). تلعب هذه الموصلات دورًا مهمًا في نقل الإشارة عالية التردد ، مما يضمن التدفق السلس للبيانات في مجموعة واسعة من سيناريوهات التطبيق.
عادة ما يتم تصميم موصلات RF PCB مع مقاومة مميزة من 50 أو 75 أوم. إن مطابقة المقاومة الدقيقة هذه ذات أهمية قصوى لأنها تتوافق مع مقاومة خطوط النقل. يمكن أن تؤدي المعاوقة غير المتطابقة إلى انعكاسات إشارة شديدة ، مما يؤدي إلى فقدان إشارة كبير والأداء المتدهور. تم تصميم هذه الموصلات على وجه التحديد للتعامل مع إشارات التردد العالية. بعض النماذج قادرة على العمل بترددات تصل إلى 110 جيجا هرتز أو أعلى. إنها تتميز بفقدان إدخال منخفض ، مما يعني أن قوة الإشارة تظل مستقرة نسبيًا حيث تمر الإشارة عبر الموصلات.
نمط جسم المنتج
يحتوي Flexirf's على مجموعة واسعة من أنواع المنافذ لموصلات ثنائي الفينيل متعدد الكلور. وتشمل تلك الشائعة الاستخدام SMA ، 2.92 مم ، SSMC ، SMB ، MMCX ، MCX ، SMP ، و SSMP. يمكننا تحديد الموصل المناسب بناءً على سيناريوهات تواتر التشغيل والتركيب.
أنها تأتي في أنماط تصاعد مختلفة ، بما في ذلك من خلال التثبيت ، التثبيت السطحي ، وتركيب الحافة. هذا يسمح بسهولة التكامل في تخطيطات PCB مختلفة. على سبيل المثال ، غالبًا ما تُفضل موصلات PCB التي تم تركيبها على السطح في الأجهزة الإلكترونية المدمجة حيث تكون المساحة محدودة ، حيث يمكن لحامها مباشرة على سطح PCB.
تطبيق المنتج
يتم استخدام موصلات RF PCB على نطاق واسع في محطات القاعدة المتنقلة ، حيث تضمن انتقال EFCIENT لإشارات التردد العالية بين الهوائي و PCB. في المعدات الطبية مثل آلات التصوير بالرنين المغناطيسي (التصوير بالرنين المغناطيسي) وأجهزة مراقبة المريض اللاسلكية ، يتم استخدام موصلات RF PCB لنقل إشارات التردد عالية الدقة. في صناعة السيارات ، يتم استخدام موصلات RF PCB في تطبيقات مثل أنظمة رادار السيارات لوظائف مثل التحكم في التطواف التكيفية.
الشراء الأسئلة الشائعة
بيانات مواصفات المنتج
|
إعدادات |
|
|
نوع الموصل |
SMA\/2.92 مم\/2.4 مم\/1.85 مم\/GPO |
|
مقاومة الموصل |
50 أوم |
|
موصل قطبية |
معيار |
|
طريقة موصل جبل |
مستقيم\/ 2 حفرة شفة\/ 4 حفرة الحافة |
|
طريقة المرفق |
اتصال |
|
معلومات المواد |
|
|
الاتصال المركز |
مكعب الذهب مطلي |
|
الاتصال الخارجي |
مطلي بالذهب النحاس |
|
جسم |
النحاس المطلي بالذهب والفولاذ المقاوم للصدأ |
|
عازل |
PEI\/PTFE |
|
البيانات البيئية |
|
|
نطاق درجة الحرارة |
-55 درجة إلى +165 درجة |
|
2011\/65\/الاتحاد الأوروبي (ROHS) |
متوافق |
نوع المنتج

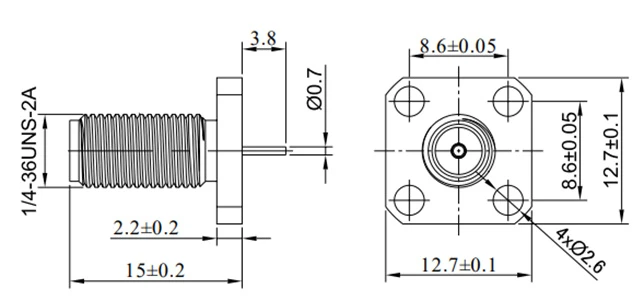

| SMA PCB الموصلات | |||||
 |
 |
||||
|
SKU |
تكرار |
في إس إور |
تثبيت |
مادة |
وضع الإشارة |
|

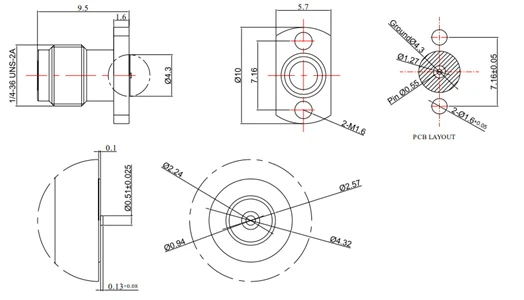

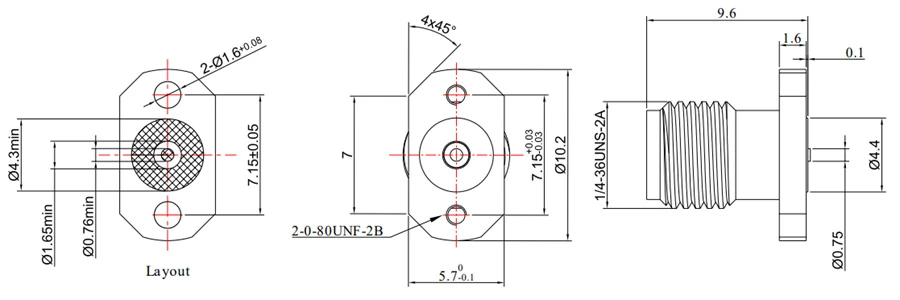

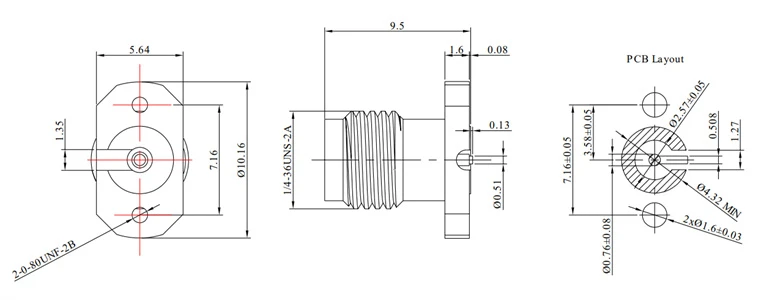

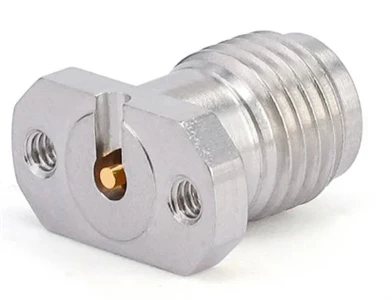

fr 2- sma-kfd 216-4 |
DC - 26. 5ghz |
1.20 |
تثبيت المسمار |
الفولاذ المقاوم للصدأ |
إشارة السطح |
|
|
|
||||
|
SKU |
تكرار |
في إس إور |
تثبيت |
مادة |
وضع الإشارة |
|

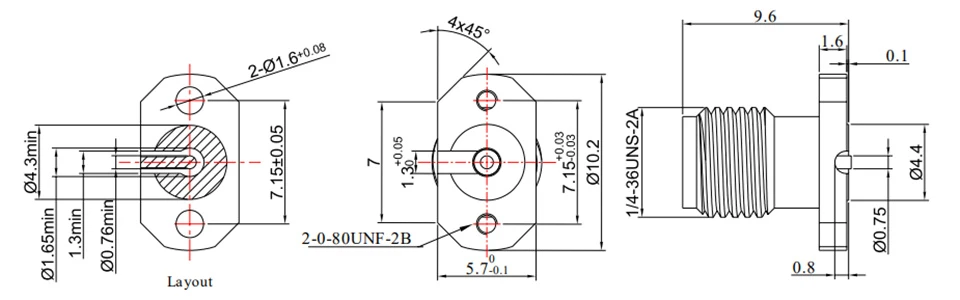

fr 2- sma-kfd216 |
DC - 26. 5ghz |
1.20 |
تثبيت المسمار |
الفولاذ المقاوم للصدأ |
الإشارات الوسطى والسفلية |
|
|
|
||||
|
SKU |
تكرار |
في إس إور |
تثبيت |
مادة |
وضع الإشارة |
|

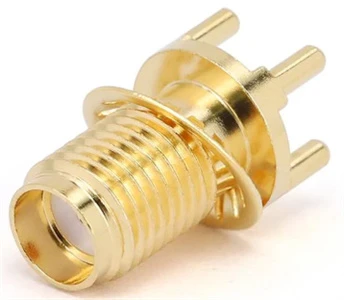

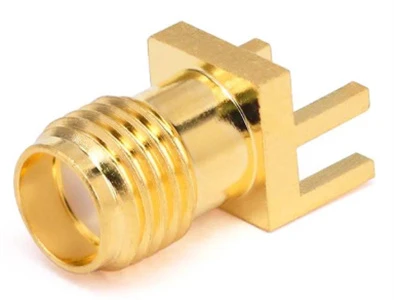

fr 2- sma-khd 104-1 |
DC - 12. 4ghz |
1.20 |
اللحام خرطوشة |
مطلي بالذهب النحاس |
نا |
|
SMA PCB الموصلات |
|||||
|
|
|
||||
|
SKU |
تكرار |
في إس إور |
تثبيت |
مادة |
وضع الإشارة |
|

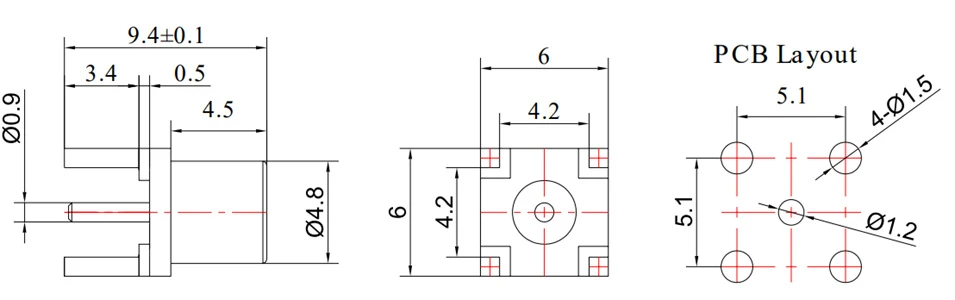

fr 2- sma-khd100 |
DC - 18 GHz |
1.25 |
اللحام خرطوشة |
مطلي بالذهب النحاس |
نا |
|
|
|
||||
|
SKU |
تكرار |
في إس إور |
تثبيت |
مادة |
وضع الإشارة |
|
fr 2- sma-kwhd |
DC - 6 GHz |
1.25 |
اللحام خرطوشة |
مطلي بالذهب النحاس |
نا |
|
SMA PCB الموصلات |
|||||
|
|
|
||||
|
SKU |
تكرار |
في إس إور |
تثبيت |
مادة |
وضع الإشارة |
|
fr 2- sma-kwhd10 |
DC - 6 GHz |
1.25 |
اللحام خرطوشة |
مطلي بالذهب النحاس |
نا |
|
|
|
||||
|
SKU |
تكرار |
في إس إور |
تثبيت |
مادة |
وضع الإشارة |
|
fr 2- sma-kwhd17 |
DC - 6 GHz |
1.25 |
اللحام خرطوشة |
مطلي بالذهب النحاس |
نا |
|
|
 |
||||
|
SKU |
تكرار |
في إس إور |
تثبيت |
مادة |
وضع الإشارة |
|
fr 2- sma-kwhd11 |
DC - 6 GHz |
1.25 |
اللحام خرطوشة |
مطلي بالذهب النحاس |
نا |
|
SMA PCB الموصلات |
|||||
|
|
|
||||
|
SKU |
تكرار |
في إس إور |
تثبيت |
مادة |
وضع الإشارة |
|

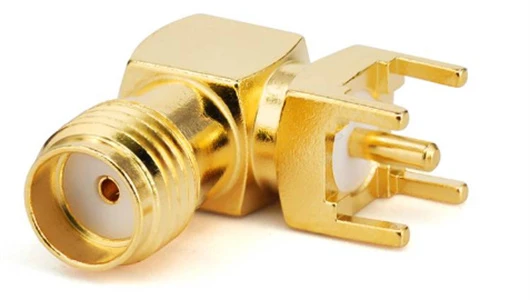

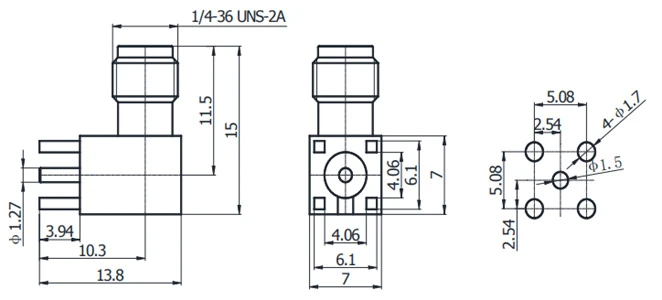

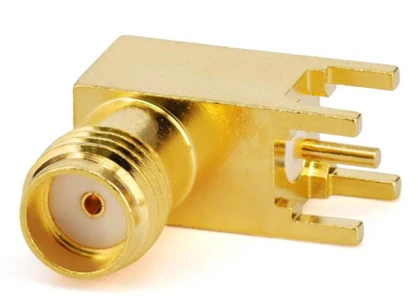

fr 2- sma-khd201a |
DC - 6 GHz |
1.25 |
خرطوشة أفقية لحام |
مطلي بالذهب النحاس |
نا |
|
|
|
||||
|
SKU |
تكرار |
في إس إور |
تثبيت |
مادة |
وضع الإشارة |
|
fr 2- sma-kwhd17 |
DC - 6 GHz |
1.25 |
اللحام خرطوشة |
مطلي بالذهب النحاس |
نا |
|
|
 |
||||
|
SKU |
تكرار |
في إس إور |
تثبيت |
مادة |
وضع الإشارة |
|
fr 2- sma-kyfd0101 |
DC - 6 GHz |
1.25 |
تثبيت المسمار |
مطلي بالذهب النحاس |
نا |
|
SMA PCB الموصلات |
|||||
|
|
 |
||||
|
SKU |
تكرار |
في إس إور |
تثبيت |
مادة |
وضع الإشارة |
|
fr 2- sma-kyhd321 |
DC - 26. 5ghz |
1.30 |
اللحام خرطوشة |
مطلي بالذهب النحاس |
نا |
|
|
 |
||||
|
SKU |
تكرار |
في إس إور |
تثبيت |
مادة |
وضع الإشارة |
|
fr 2- sma-khd |
DC - 6 GHz |
1.25 |
اللحام خرطوشة |
مطلي بالذهب النحاس |
نا |
|
2.92mm موصلات ثنائي الفينيل متعدد الكلور |
|||||
|
|
 |
||||
|
SKU |
تكرار |
في إس إور |
تثبيت |
مادة |
وضع الإشارة |
|

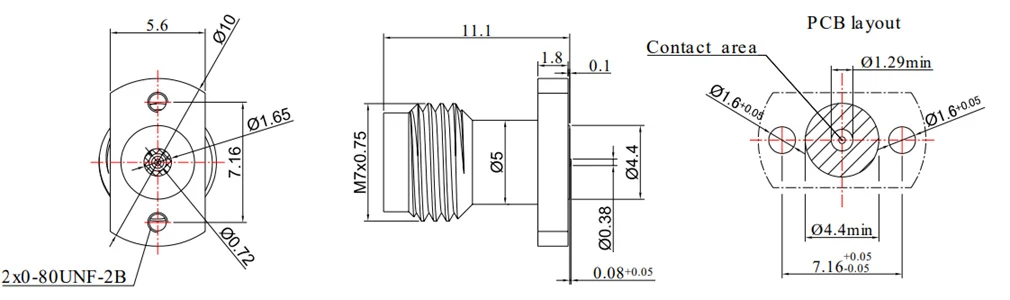

fr 2-2. 92- kfd216 |
DC - 40 GHz |
1.25 |
تثبيت المسمار |
الفولاذ المقاوم للصدأ |
إشارة السطح |
|
|
 |
||||
|
SKU |
تكرار |
في إس إور |
تثبيت |
مادة |
وضع الإشارة |
|

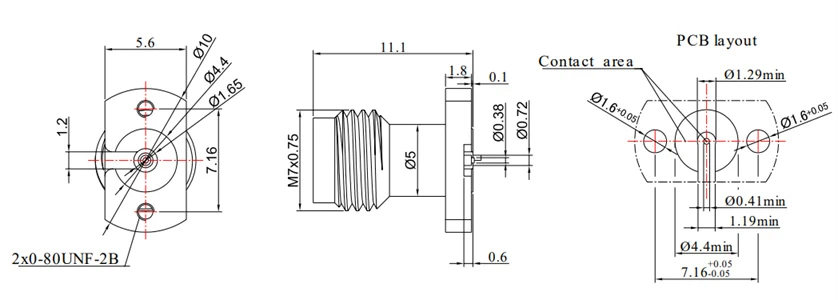

fr 2-2. 92- kfd 216-1 |
DC - 40 GHz |
1.25 |
تثبيت المسمار |
الفولاذ المقاوم للصدأ |
الإشارات الوسطى والسفلية |
|
|
 |
||||
|
SKU |
تكرار |
في إس إور |
تثبيت |
مادة |
وضع الإشارة |
|
fr 2-2. 92- khd100 |
DC - 40 GHz |
1.25 |
اللحام خرطوشة |
مطلي بالذهب النحاس |
نا |
|
موصلات PCB 3.5mm |
|||||
|
|
 |
||||
|
SKU |
تكرار |
في إس إور |
تثبيت |
مادة |
وضع الإشارة |
|

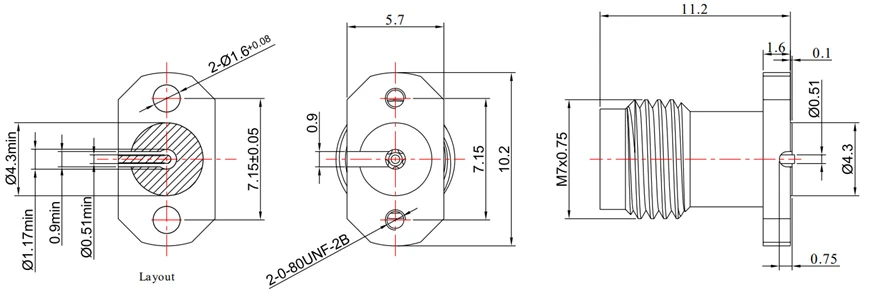

fr 2-3. 5- kfd216 |
DC - 26. 5ghz |
1.25 |
تثبيت المسمار |
الفولاذ المقاوم للصدأ |
إشارة السطح |
|
|
 |
||||
|
SKU |
تكرار |
في إس إور |
تثبيت |
مادة |
وضع الإشارة |
|
fr 2-3. 5- kfd 216-1 |
DC - 26. 5ghz |
1.25 |
تثبيت المسمار |
الفولاذ المقاوم للصدأ |
الإشارات الوسطى والسفلية |
|
2.4 مم موصلات ثنائي الفينيل متعدد الكلور |
|||||
|
|
 |
||||
|
SKU |
تكرار |
في إس إور |
تثبيت |
مادة |
وضع الإشارة |
|
fr 2-2. 4- kfd216 |
DC - 50 Hz |
1.25 |
تثبيت المسمار |
الفولاذ المقاوم للصدأ |
إشارة السطح |
|
|
 |
||||
|
SKU |
تكرار |
في إس إور |
تثبيت |
مادة |
وضع الإشارة |
|
fr 2-2. 4- kfd 216-1 |
DC - 50 Hz |
1.25 |
تثبيت المسمار |
الفولاذ المقاوم للصدأ |
الإشارات الوسطى والسفلية |
|
1.85 مم موصلات ثنائي الفينيل متعدد الكلور |
|||||
|
|
 |
||||
|
SKU |
تكرار |
في إس إور |
تثبيت |
مادة |
وضع الإشارة |
|
fr 2-1. 85- kfd216 |
DC - 67 Hz |
1.30 |
تثبيت المسمار |
الفولاذ المقاوم للصدأ |
إشارة السطح |
|
|
 |
||||
|
SKU |
تكرار |
في إس إور |
تثبيت |
مادة |
وضع الإشارة |
|
fr 2-2. 4- kfd 216-1 |
DC - 50 Hz |
1.30 |
تثبيت المسمار |
الفولاذ المقاوم للصدأ |
الإشارات الوسطى والسفلية |
|
موصلات GPO (SMP) PCB |
|||||
|
|
 |
||||
|
SKU |
تكرار |
في إس إور |
تثبيت |
مادة |
وضع الإشارة |
|
fr 2- gpo-jfd216 |
DC - 40 GHz |
1.50 |
تثبيت المسمار |
الفولاذ المقاوم للصدأ |
إشارة السطح |
|
|
 |
||||
|
SKU |
تكرار |
في إس إور |
تثبيت |
مادة |
وضع الإشارة |
|
fr 2- gpo-jfd 216-1 |
DC - 40 GHz |
1.50 |
تثبيت المسمار |
الفولاذ المقاوم للصدأ |
الإشارات الوسطى والسفلية |
|
|
 |
||||
|
SKU |
تكرار |
في إس إور |
تثبيت |
مادة |
وضع الإشارة |
|
fr 2- gpo-khd |
DC - 18 Hz |
1.25 |
اللحام خرطوشة |
مطلي بالذهب النحاس |
نا |
|
موصلات GPO (SMP) PCB |
|||||
|
|
 |
||||
|
SKU |
تكرار |
في إس إور |
تثبيت |
مادة |
نوع الواجهة |
|
fr 2- gpo-jhd15 |
DC - 40 GHz |
1.50 |
اللحام خرطوشة |
مطلي بالذهب النحاس |
محدودية |
|
|
 |
||||
|
SKU |
تكرار |
في إس إور |
تثبيت |
مادة |
نوع الواجهة |
|
fr 2- gpo-jfd 246- f |
DC - 26. 5ghz |
1.45 |
تثبيت المسمار |
مطلي بالذهب النحاس |
الكشف الكامل |
|
|
 |
||||
|
SKU |
تكرار |
في إس إور |
تثبيت |
مادة |
نوع الواجهة |
|
fr 2- gpo-jhd 23- f |
DC - 26. 5ghz |
1.45 |
الخرطوشة واللحام السطحي |
مطلي بالذهب النحاس |
الكشف الكامل |
|
موصلات GPO (SMP) PCB |
|||||
|
|
 |
||||
|
SKU |
تكرار |
في إس إور |
تثبيت |
مادة |
نوع الواجهة |
|
fr 2- gpo-jhd 23- l |
DC - 26. 5ghz |
1.45 |
الخرطوشة واللحام السطحي |
مطلي بالذهب النحاس |
محدودية |
|
|
|
||||
|
SKU |
تكرار |
في إس إور |
تثبيت |
مادة |
نوع الواجهة |
|
fr 2- gpo-jhd 23- s |
DC - 26. 5ghz |
1.45 |
الخرطوشة واللحام السطحي |
مطلي بالذهب النحاس |
سلس |
|
|
 |
||||
|
SKU |
تكرار |
في إس إور |
تثبيت |
مادة |
نوع الواجهة |
|
fr 2- gpo-jhd 2- s |
DC - 26. 5ghz |
1.45 |
اللحام خرطوشة |
مطلي بالذهب النحاس |
سلس |
|
GPPO (MINI-SMP) موصلات ثنائي الفينيل متعدد الكلور |
|||||
|
|
 |
||||
|
SKU |
تكرار |
في إس إور |
تثبيت |
مادة |
نوع الواجهة |
|
fr 2- gppo-jhd 1- s |
DC - 65 GHz |
1.57@40G |
لحام السطح |
مطلي بالذهب النحاس |
سلس |
|
|
 |
||||
|
SKU |
تكرار |
في إس إور |
تثبيت |
مادة |
نوع الواجهة |
|
fr 2- gppo-jhd1 |
DC - 65 GHz |
1.57@40G |
لحام السطح |
مطلي بالذهب النحاس |
الكشف الكامل |
|
|
 |
||||
|
SKU |
تكرار |
في إس إور |
تثبيت |
مادة |
نوع الواجهة |
|
fr 2- gppo-jhd20r |
DC - 40 GHz |
1.25 |
لحام السطح الأفقي |
مطلي بالذهب النحاس |
سلس |
|
GPPO (MINI-SMP) و G3PO (SMPS) موصلات PCB |
|||||
|
|
 |
||||
|
SKU |
تكرار |
في إس إور |
تثبيت |
مادة |
نوع الواجهة |
|
fr 2- gppo-jhd-s |
DC - 40 GHz |
1.50 |
اللحام خرطوشة |
مطلي بالذهب النحاس |
سلس |
|
|
 |
||||
|
SKU |
تكرار |
في إس إور |
تثبيت |
مادة |
نوع الواجهة |
|
fr 2- g3po-jhd 10-1 |
DC - 100 GHz |
1.70 |
لحام السطح الأفقي |
مطلي بالذهب النحاس |
سلس |
|
موصلات SSMC PCB |
|||||
|
|
 |
||||
|
SKU |
تكرار |
في إس إور |
تثبيت |
مادة |
وضع الإشارة |
|
fr 2- ssmc-jwhd1 |
DC - 6 GHz |
1.35 |
اللحام خرطوشة |
مطلي بالذهب النحاس |
نا |
|
|
 |
||||
|
SKU |
تكرار |
في إس إور |
تثبيت |
مادة |
وضع الإشارة |
|
fr 2- ssmc-jywhd5 |
DC - 6 GHz |
1.35 |
اللحام خرطوشة |
مطلي بالذهب النحاس |
نا |
|
|
 |
||||
|
SKU |
تكرار |
في إس إور |
تثبيت |
مادة |
وضع الإشارة |
|
fr 2- ssmc-jhd2 |
DC - 6 GHz |
1.35 |
اللحام خرطوشة |
مطلي بالذهب النحاس |
سلس |
|
موصلات MMCX & MCX PCB |
|||||
|
|
 |
||||
|
SKU |
تكرار |
في إس إور |
تثبيت |
مادة |
وضع الإشارة |
|
fr 2- mcx-khd101e |
DC - 6 GHz |
1.30 |
اللحام خرطوشة |
مطلي بالذهب النحاس |
نا |
|
|
 |
||||
|
SKU |
تكرار |
في إس إور |
تثبيت |
مادة |
وضع الإشارة |
|
fr 2- mcx-kyd1e |
DC - 6 GHz |
1.20 |
جبل الحاجز |
مطلي بالذهب النحاس |
نا |
|
|
 |
||||
|
SKU |
تكرار |
في إس إور |
تثبيت |
مادة |
وضع الإشارة |
|
fr 2- mmcx-khd1e |
DC - 6 GHz |
1.20 |
اللحام خرطوشة |
مطلي بالذهب النحاس |
نا |
|
موصلات SMB PCB |
|||||
|
|
 |
||||
|
SKU |
تكرار |
في إس إور |
تثبيت |
مادة |
وضع الإشارة |
|
fr 2- smb-jhd101e |
DC - 6 GHz |
1.35 |
اللحام خرطوشة |
مطلي بالذهب النحاس |
نا |
|
BNC PCB الموصلات |
|||||
|
|
 |
||||
|
SKU |
تكرار |
في إس إور |
تثبيت |
مادة |
وضع الإشارة |
|
fr 2- bnc-ky -3 |
DC - 4 GHz |
1.30 |
جبل الحاجز |
نحاس ني مطلي |
نا |
الوسم : موصلات ثنائي الفينيل متعدد الكلور ، مصنعي موصلات ثنائي الفينيل متعدد الكلور ، المصنعون ، المصنع, 2 92 مم حقل موصل قابل للاستبدال 40 جيجا هرتز, GPPO MINI SMP 2 قناة موصل 65 جيجا هرتز, GPPO MINI-SMP 8 CONNECTOR 40GHZ, MCX PCB Connector Mount Soldering 6GHz, MMCX PCB Connector Mount Soldering 6GHz, موصل SMA لـ PCB Mount Soldering6Ghz
