الموصلات الطرفية

هذه الموصلات الطرفية تفتخر الأداء المتميز. يمكن أن تنقل الإشارات بكفاءة عبر نطاق تردد RF عريض للغاية من DC ~ 110 جيجا هرتز ، وحماية سلامة الإشارة إلى حد كبير وتقليل توهين الإشارة بشكل كبير. إنه يتميز بالاهتزاز الممتاز والمقاومة للصدمة ، مما يمكّنها من التعامل مع البيئات المعقدة والقاسية بسهولة. علاوة على ذلك ، يمكن أن تصمد أمام العديد من الإدراج والإزالة ، مما يضمن اتصالات موثوقية عالية.

إنه يتفوق في راحة الصيانة ، مما يتيح الاستبدال المباشر وسهولة التفكيك والإصلاح. مع مقاومة مطابقة شائعة الاستخدام من 50 أوم ، لديها فقدان إدخال منخفض ، مما يقلل بشكل فعال من فقدان طاقة الإشارة. يوفر مجموعة متنوعة من أنواع الموانئ ، بما في ذلك SMA ، 2.92 مم ، 2.4 مم ، GPO (SMP) ، GPPO (Mini-SMP) ، وما إلى ذلك ، مما يتيح التكيف المرن لمتطلبات أجهزة وأنظمة RF المختلفة.

الموصلات الطرفية تتميز بشكل أساسي بالتصميم مباشرة. ومع ذلك ، تأتي مجموعة فرعية من هذه الموصلات بتكوين زاوية 90 درجة ، مما يوفر المرونة لتلبية متطلبات التثبيت المختلفة.

من حيث التثبيت ، تتوفر مجموعة متنوعة من الخيارات. تتضمن الشفاه التثبيت كلا من تكوينات الثقب 4 - و {1}} ، مما يتيح مرفقًا آمنًا في إعدادات مختلفة. بالإضافة إلى ذلك ، توفر الموصلات الطرفية ذات الواجهات الخارجية المتصلة اتصالات موثوقة وسهولة التثبيت.

عندما يتعلق الأمر بالواجهة مع العبوات أو التجاويف ، تدعم الموصلات الطرفية ثلاث طرق انتقالية مميزة. الهواء - الجدار العازلة - طريقة الاختراق تضمن انتقال إشارة فعال مع الحد الأدنى من التداخل. يوفر خيار الاختراق العازلة - العازلة - العزل الكهربائي المحسّن ، وهو مناسب للتطبيقات التي تتطلب عزلًا صارمًا. توفر طريقة الاختراق المعدنية - الجدار العازل - التدريع المتفوق والمتانة الميكانيكية ، مثالية للأداء العالي والبيئات الوعرة.

من خلال أدائها المتميز ، يتم استخدام هذه الموصلات الطرفية على نطاق واسع في مجال البنية التحتية للاتصالات وهي مكونات رئيسية لا غنى عنها للمحطات الأساسية ، ومعدات الاتصالات الأقمار الصناعية ، وأنظمة شبكة المناطق المحلية اللاسلكية (WLAN). في أنظمة جهاز الإرسال والاستقبال في مختلف الأجهزة ، يمكن أن تطابق بكفاءة مع مكونات RF مثل الهوائيات ووحدات الإرسال والاستقبال المختلفة ، وضمان الإدخال الدقيق وإخراج إشارات RF والمساهمة في التشغيل المستقر والفعال لرابط الاتصال بأكمله.

موصلات محطة SMA
SKU	تكرار	دبوس ل	دبوس د	نسبة الوقوف الموجي	تثبيت

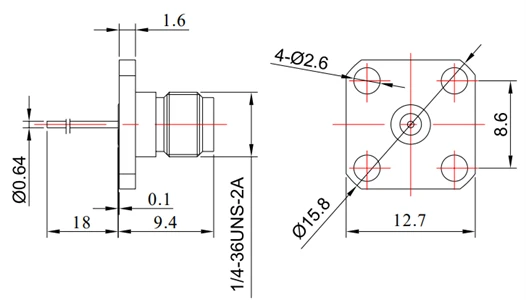

fr 2- sma-kfd0110	DC - 26. 5ghz	18 مم	0. 64mm	1.15	قفل المسمار

SKU	تكرار	دبوس ل	دبوس د	الاتصال د	نسبة الوقوف الموجي	تثبيت
fr 2- sma-kfd0101	DC - 26. 5ghz	2 مللي متر	0. 8mm	4 مم	1.15	قفل المسمار
SKU	تكرار	دبوس ل	دبوس د	العازلة د	نسبة الوقوف الموجي	تثبيت
fr 2- sma-kfd0405a	DC - 26. 5ghz	1.3 مم	0. 4mm	3.2mm	1.15	قفل المسمار

موصلات محطة SMA
SKU	تكرار	دبوس ل	دبوس د	VSWR	تثبيت

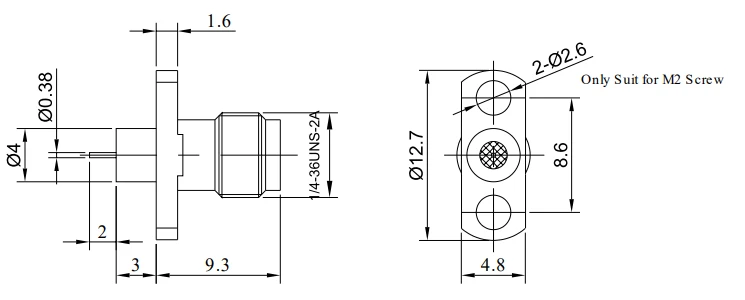

fr 2- sma-kfd0702	DC - 26. 5ghz	2 مللي متر	0. 38mm	1.15	قفل المسمار

2 2.92mm الموصلات الطرفية
SKU	تكرار	دبوس ل	دبوس د	العازلة د	نسبة الوقوف الموجي	تثبيت

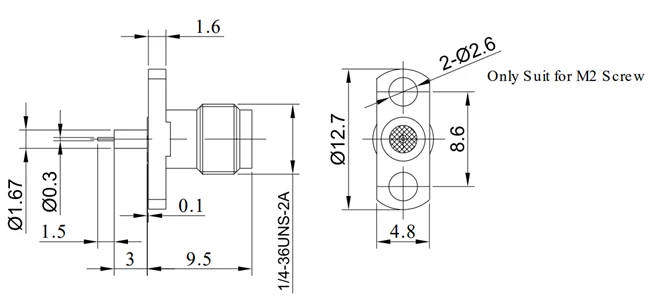

fr 2-2. 92- KFD0705	DC - 26. 5ghz	1.5 مم	0. 30mm	1.67 مم	1.15	قفل المسمار
SKU	تكرار	دبوس ل	دبوس د	الاتصال د	نسبة الوقوف الموجي	تثبيت
fr 2-2. 92- KFD0402	DC - 26. 5ghz	1.5 مم	0. 3mm	4 مم	1.15	قفل المسمار
SKU	تكرار	دبوس ل	دبوس د	العازلة د	نسبة الوقوف الموجي	تثبيت
fr 2-2. 92- kfd0405	DC - 26. 5ghz	1.5 مم	0. 3mm	1.67 مم	1.15	قفل المسمار

GPO (SMP) و GPPO (MINI-SMP) الموصلات الطرفية
SKU	تكرار	دبوس ل	دبوس د	الاتصال د	VSWR	تثبيت
fr 2- gppo (m) -jd 1- f	DC - 65 GHz	1.8 مم	0. 30mm	2.18 مم	1.32@18جيجا هرتز	لحام
SKU	تكرار	دبوس ل	دبوس د	أفسد	نسبة الوقوف الموجي	تثبيت

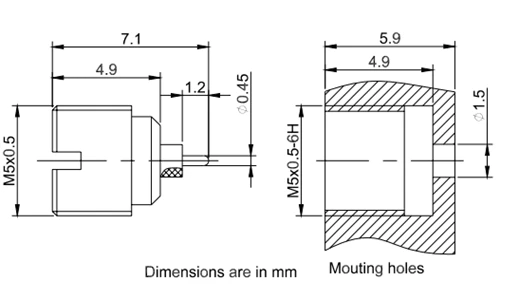

fr 2- gpo-jyd12g	DC - 26. 5ghz	1.2mm	0. 45mm	M5*0.5	1.40	خيط المسمار
SKU	تكرار	دبوس ل	دبوس د	أفسد	نسبة الوقوف الموجي	تثبيت
fr 2- gppo-jyd 2- f	DC - 40 GHz	1 مل	0. 3mm	M4*0.5_6g	1.22	خيط المسمار

موصلات طرفية GPO (SMP)
SKU	تكرار	دبوس ل	دبوس د	أفسد	نسبة الوقوف الموجي	تثبيت
fr 2- gpo-jyd26ag-l	DC - 26. 5ghz	2مم	0. 45mm	M5*0.5	1.40	خيط المسمار
SKU	تكرار	دبوس ل	دبوس د	أفسد	نسبة الموجات الوقائية	تثبيت
fr 2- gpo-jyd26g-l	DC - 40 GHz	2 مللي متر	0. 7mm	M5*0.5	1.43	خيط المسمار
