ما الفرق بين موصلات لوحة الدوائر المطبوعة المحورية وغير المحورية؟

مرحبًا يا من هناك! كمورد لموصلات ثنائي الفينيل متعدد الكلور، غالبًا ما يتم سؤالي عن الفرق بين موصلات ثنائي الفينيل متعدد الكلور المحورية وغير المحورية. لذا، اعتقدت أنني سأفصلها لك في منشور المدونة هذا.

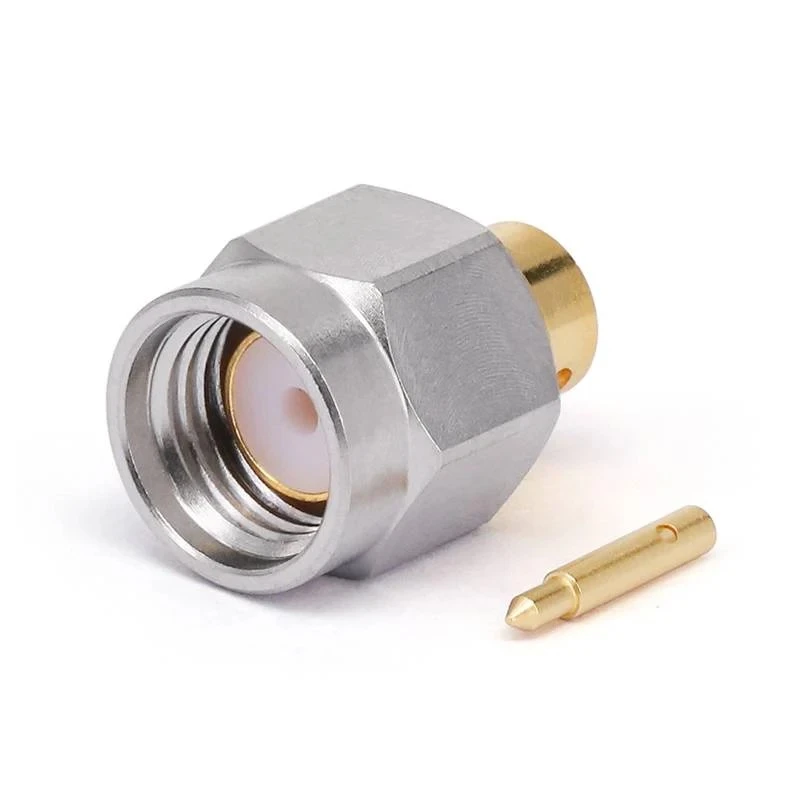

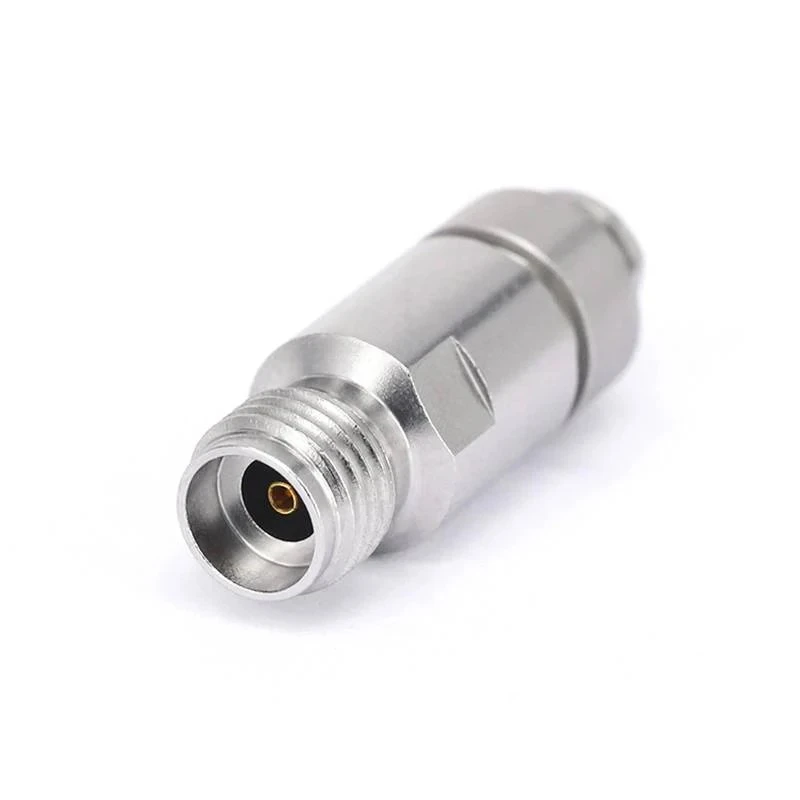

لنبدأ بموصلات ثنائي الفينيل متعدد الكلور المحورية. تم تصميم الموصلات المحورية لتحمل إشارات عالية التردد بأقل قدر من الخسارة. وهي تتكون من موصل مركزي محاط بطبقة عازلة، ومن ثم موصل خارجي. يساعد هذا الهيكل على عزل الإشارة في الموصل المركزي عن التداخل الخارجي.

إحدى المزايا الرئيسية للموصلات المحورية هي خصائص التدريع الممتازة. يعمل الموصل الخارجي كدرع، مما يمنع التداخل الكهرومغناطيسي (EMI) من التأثير على الإشارة في الموصل المركزي. وهذا يجعلها مثالية للتطبيقات التي تكون فيها سلامة الإشارة أمرًا بالغ الأهمية، كما هو الحال في الاتصالات السلكية واللاسلكية والفضاء ونقل البيانات عالي السرعة.

على سبيل المثال، في شبكة الاتصالات، تُستخدم الموصلات المحورية لتوصيل الهوائيات بالمحطات الأساسية. يجب أن تكون الإشارات عالية التردد المرسلة بين هذه المكونات نقية قدر الإمكان، ويضمن التدريع الذي توفره الموصلات المحورية ذلك. إذا كنت مهتمًا بالموصلات المحورية، فيمكنك الاطلاع على موقعناموصلات اقناعصفحة.

نوع آخر من الموصلات المحورية الجدير بالذكر هو موصل الإطلاق النهائي. تم تصميم موصلات الإطلاق النهائية خصيصًا ليتم تركيبها على حافة PCB. إنها توفر طريقة ملائمة لتوصيل كبل متحد المحور بلوحة PCB، وغالبًا ما يتم استخدامها في التطبيقات التي تكون فيها المساحة محدودة. يمكنك العثور على المزيد عنها على موقعنانهاية إطلاق الموصلاتصفحة.

الآن، دعونا نتحدث عن موصلات ثنائي الفينيل متعدد الكلور غير المحورية. تأتي الموصلات غير المحورية في مجموعة متنوعة من الأنواع، مثل رؤوس الدبوس والمقابس وموصلات اللوحة إلى اللوحة. وعلى عكس الموصلات المحورية، فهي لا تحتوي على نفس هيكل الحماية.

تُستخدم الموصلات غير المحورية عمومًا في التطبيقات ذات التردد المنخفض أو عندما تكون التكلفة عاملاً رئيسياً. على سبيل المثال، في الأجهزة الإلكترونية الاستهلاكية مثل الهواتف الذكية والأجهزة اللوحية، تُستخدم الموصلات غير المحورية بشكل شائع لتوصيل المكونات الداخلية المختلفة. لا تتطلب هذه الأجهزة دائمًا التدريع عالي الأداء الذي توفره الموصلات المحورية، لذا تعد الموصلات غير المحورية حلاً أكثر فعالية من حيث التكلفة.

أحد الاختلافات الرئيسية بين الموصلات المحورية وغير المحورية هو خصائص المعاوقة. تم تصميم الموصلات المحورية لتكون لها مقاومة محددة، عادة 50 أو 75 أوم، وهو أمر بالغ الأهمية للحفاظ على سلامة الإشارة عند الترددات العالية. من ناحية أخرى، قد تحتوي الموصلات غير المحورية على نطاق أوسع من قيم المعاوقة، اعتمادًا على تصميمها وتطبيقها.

فيما يتعلق بالتثبيت، قد يكون تثبيت الموصلات المحورية أكثر صعوبة بعض الشيء مقارنةً بالموصلات غير المحورية. غالبًا ما تتطلب الموصلات المحورية تقنيات محاذاة ولحام دقيقة لضمان الاتصال الكهربائي المناسب والحماية. تعتبر الموصلات غير المحورية، وخاصة الرؤوس والمقابس البسيطة، سهلة التركيب نسبيًا ويمكن توصيلها بسرعة بلوحة PCB.

جانب آخر يجب مراعاته هو المتانة. عادةً ما تكون الموصلات المحورية أكثر قوة ويمكنها تحمل مستويات أعلى من الاهتزاز والصدمات. وهذا يجعلها مناسبة للاستخدام في البيئات القاسية، مثل السيارات أو التطبيقات الصناعية. قد تكون الموصلات غير المحورية أكثر حساسية، خاصة بعض الموصلات الأصغر المستخدمة في الأجهزة الإلكترونية الاستهلاكية.

عندما يتعلق الأمر بسعة الإشارة، يمكن للموصلات المحورية التعامل مع معدلات وترددات بيانات أعلى. ويرجع ذلك إلى درعها والطريقة التي تم تصميمها بها لتقليل فقدان الإشارة. عادة ما تكون الموصلات غير المحورية محدودة من حيث التردد ومعدل البيانات التي يمكنها دعمها.

الآن دعونا نتحدث عن الحماية من الغبار. سواء كنت تستخدم موصلات متحدة المحور أو غير متحدة المحور، فقد يمثل الغبار مشكلة. يمكن أن يتراكم الغبار على الموصلات ويتسبب في ضعف الاتصال الكهربائي أو حتى تلف الموصلات بمرور الوقت. لهذا السبب نحن نقدمقبعات موصل الغبارلحماية الموصلات الخاصة بك من الغبار والملوثات الأخرى.

باختصار، يعتمد الاختيار بين موصلات PCB المحورية وغير المحورية على عدة عوامل. إذا كنت بحاجة إلى أداء عالي التردد، وحماية ممتازة، ويمكنك تحمل التكلفة، فإن الموصلات المحورية هي الحل الأمثل. ومن ناحية أخرى، إذا كنت تعمل على تطبيق ذي تردد أقل أو تحتاج إلى حل فعال من حيث التكلفة، فإن الموصلات غير المحورية هي الخيار الأفضل.

كمورد لموصلات ثنائي الفينيل متعدد الكلور، لدينا مجموعة واسعة من الموصلات المحورية وغير المحورية لتلبية احتياجاتك. سواء كنت من هواة الإلكترونيات على نطاق صغير أو شركة مصنعة على نطاق واسع، فلدينا كل ما تحتاجه.

إذا كنت مهتمًا بشراء موصلات PCB الخاصة بنا أو كانت لديك أي أسئلة حول نوع الموصل المناسب لمشروعك، فلا تتردد في الاتصال بنا. نحن هنا لمساعدتك في اتخاذ القرار الأفضل لتطبيقك.
