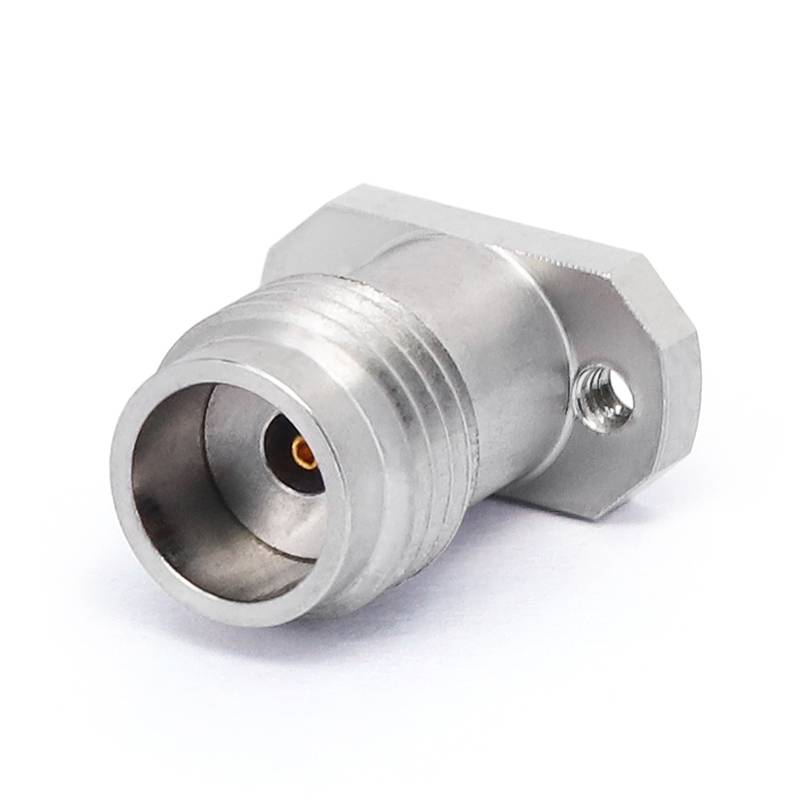

الموصلات القابلة للاستبدال الحقل
تعتبر موصلات RF CoAxial Coaxial مكونات حاسمة لأنظمة RF . وهي مصممة خصيصًا للتثبيت في الموقع واستبدالها . لا توجد حاجة إلى اللحام ؛ يمكن إصلاحها باستخدام البراغي ، مما يبسط عملية الصيانة . حتى في الظروف القاسية ، يمكن لهذه الموصلات الحفاظ على تكامل الإشارة بشكل ملحوظ .
الوصف
مقدمة المنتج

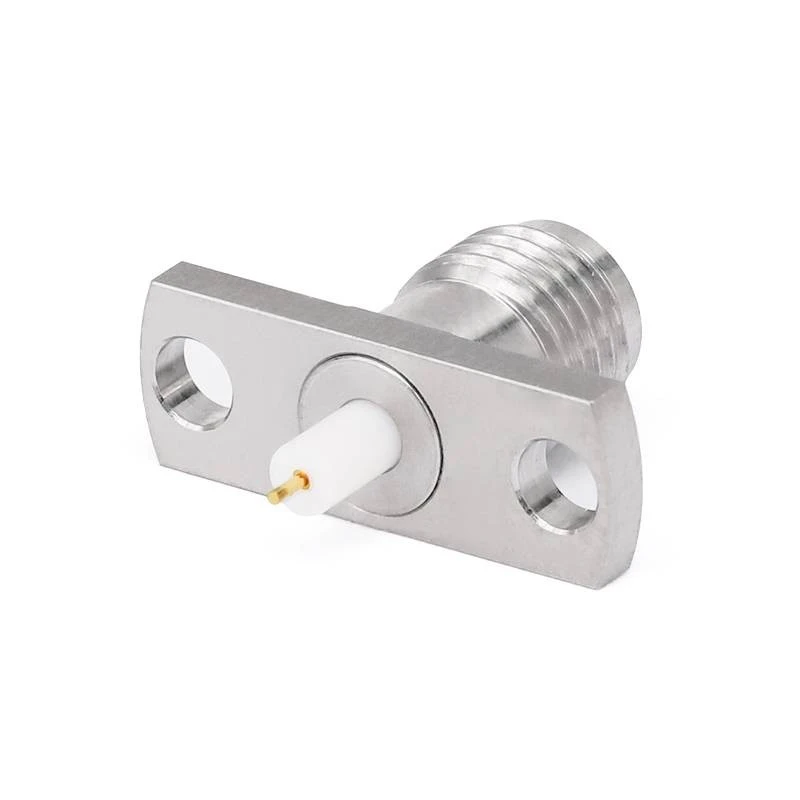

تعتبر موصلات RF CoAxial Coaxial مكونات حاسمة لأنظمة RF . وهي مصممة خصيصًا للتثبيت في الموقع واستبدالها . لا توجد حاجة إلى اللحام ؛ يمكن إصلاحها باستخدام البراغي ، والتي تبسط عملية الصيانة . حتى في الظروف القاسية ، يمكن لهذه الموصلات الحفاظ على سلامة الإشارة بشكل ملحوظ . في دوائر RF ، فإنها تتيح الاستبدال السريع للمكونات التالفة . سهل التشغيل ، تقليل تعقيد التثبيت .
بشكل عام ، تعمل الموصلات المحورية القابلة للاستبدال القابلة للاستبدال على تعزيز مرونة وموثوقية النظام وتقليل تكاليف الصيانة طويلة الأجل . تشمل أنواع منافذ الموصل خيارات مختلفة مثل SMA ، 2 . 92mm ، 2 . 4mm ، 1.85mm ، 1.0mm ، gpo (smp) ، إلخ.
نمط جسم المنتج

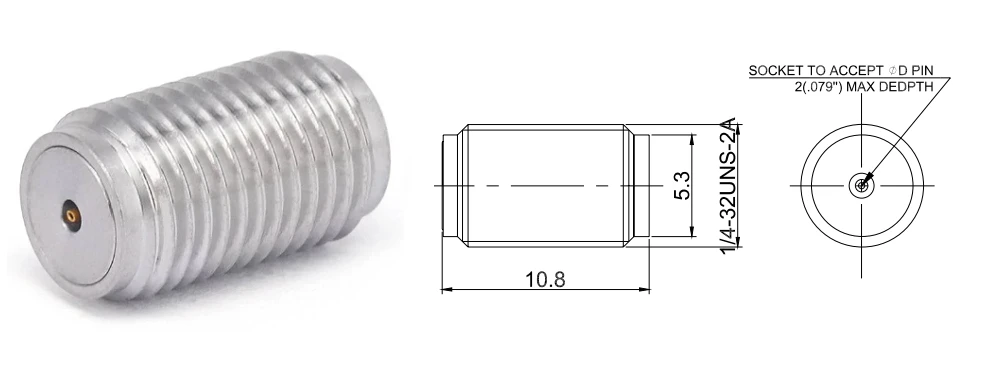

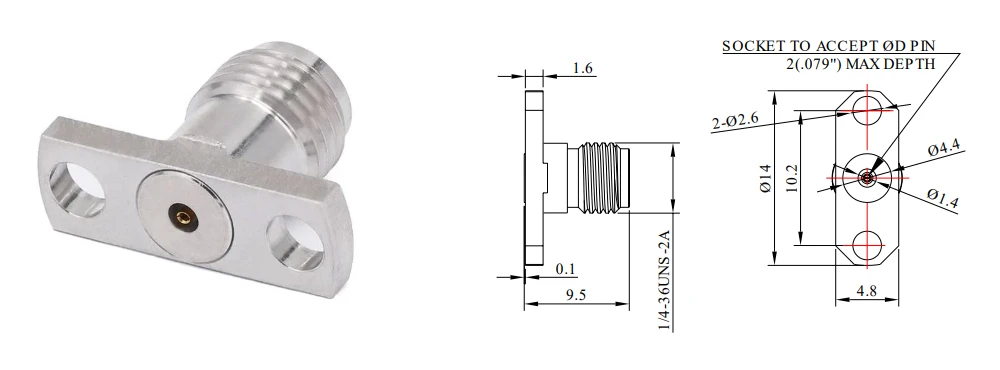

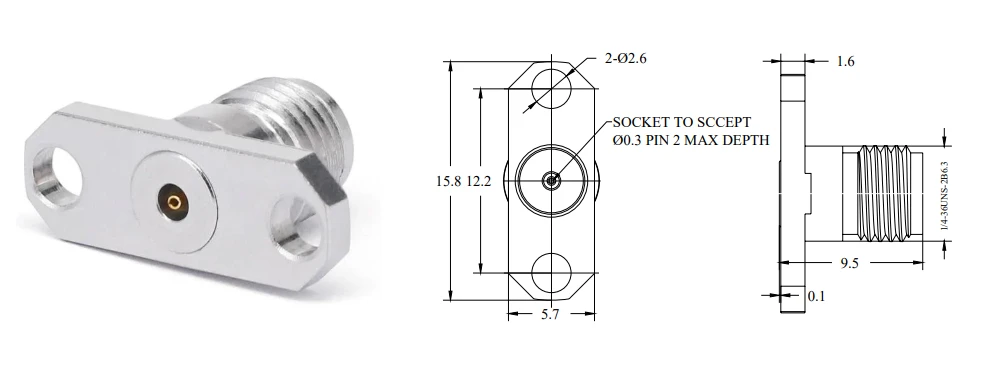

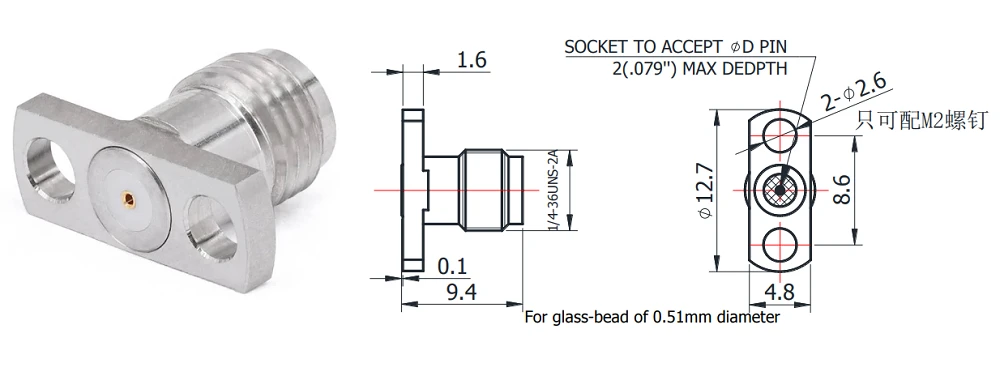

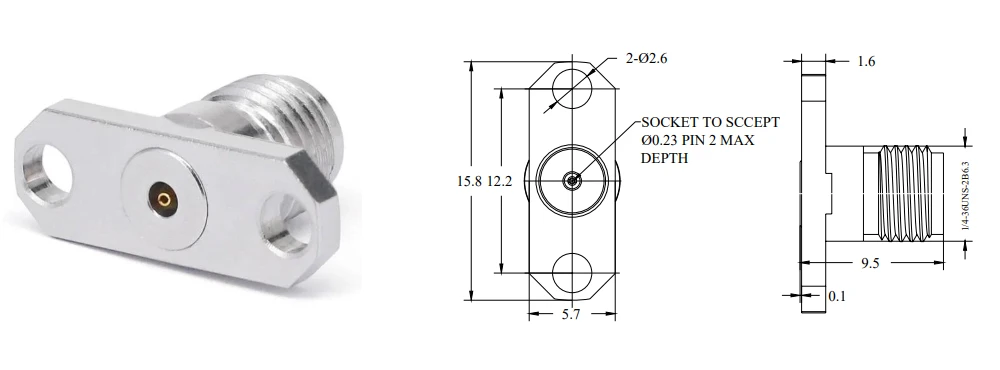

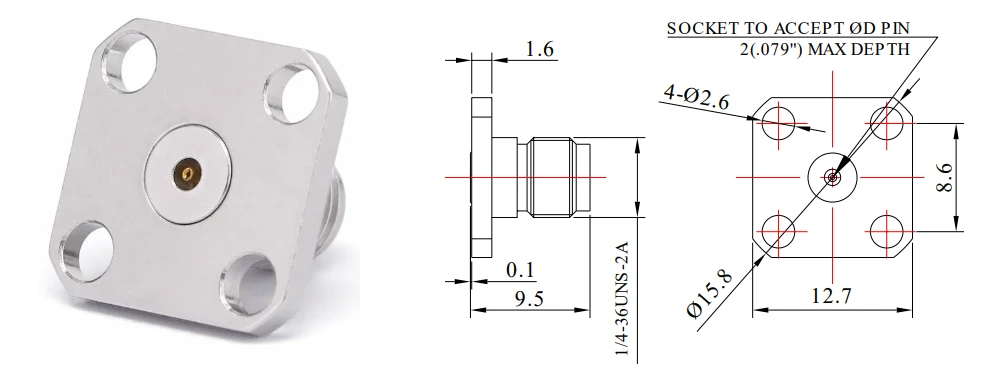

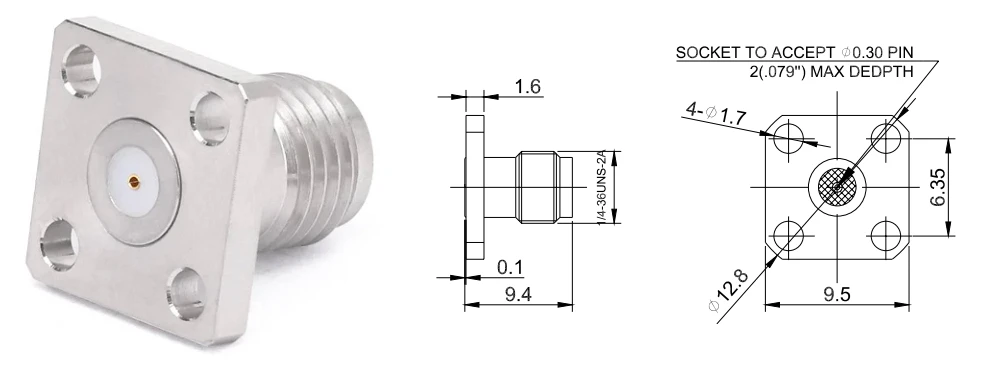

تحتوي الموصلات المحورية القابلة للاستبدال الحقل على أربعة أنواع من أشكال الجسم ، مثل شفة الثقب المستقيمة ، ونوع مضمّن ملولب بالكامل ، وشفة 2 -Hole . هذه الموصلات لها جسم من الصلب غير القابل للصدأ وتضمن أداءً ميكروويًا ممتازًا مثل}
تطبيق المنتج
يتم استخدام الموصلات المحورية القابلة للاستبدال في حقل RF لتوصيل دوائر RF للهوائيات ، وحدات RF ، والمرشحات ، وأجهزة التنقل ، وأنظمة الرادار ، وما إلى ذلك . ، قد يواجهون ظروف الطقس القاسية والبيئات الكهرومغناطيسية المعقدة. إشارات .
الأسئلة الشائعة المشتريات
بيانات مواصفات المنتج
|
إعدادات |
|
|
نوع الموصل |
SMA/2.92 مم/2.4 مم/1.85 مم/GPO |
|
مقاومة الموصل |
50 أوم |
|
موصل قطبية |
معيار |
|
طريقة موصل جبل |
مستقيم/ 2 حفرة شفة/ 4 حفرة الحافة |
|
طريقة المرفق |
اتصال |
|
معلومات المواد |
|
|
الاتصال المركز |
مكعب الذهب مطلي |
|
الاتصال الخارجي |
الفولاذ المقاوم للصدأ |
|
جسم |
الفولاذ المقاوم للصدأ |
|
عازل |
PEI/PTFE |
|
البيانات البيئية |
|
|
نطاق درجة الحرارة |
-55 درجة إلى +165 درجة |
|
2011/65/الاتحاد الأوروبي (ROHS) |
متوافق |
نوع المنتج

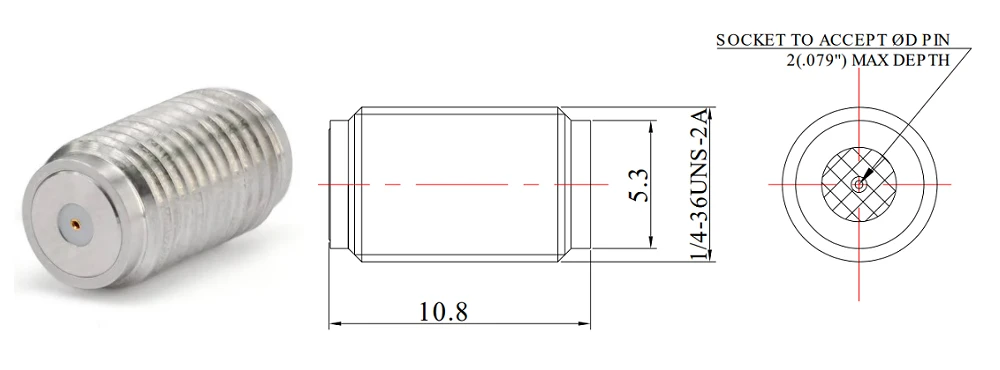

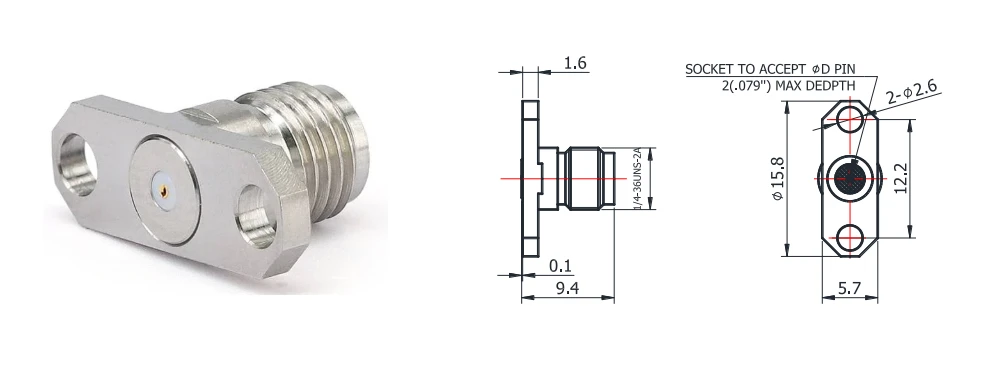

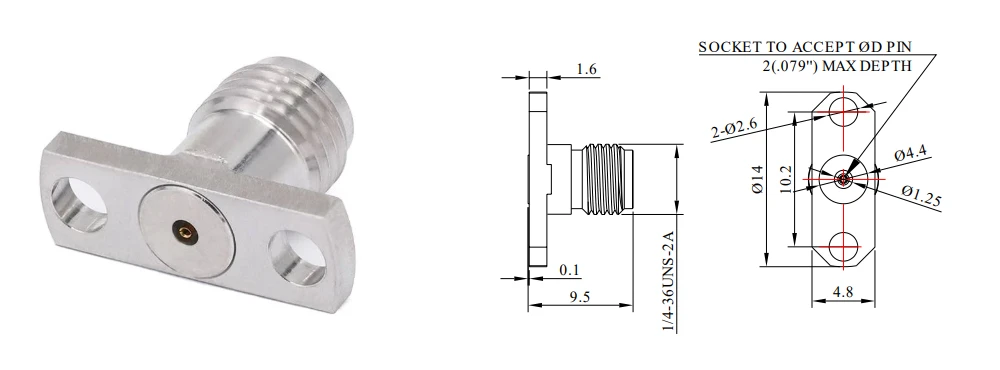

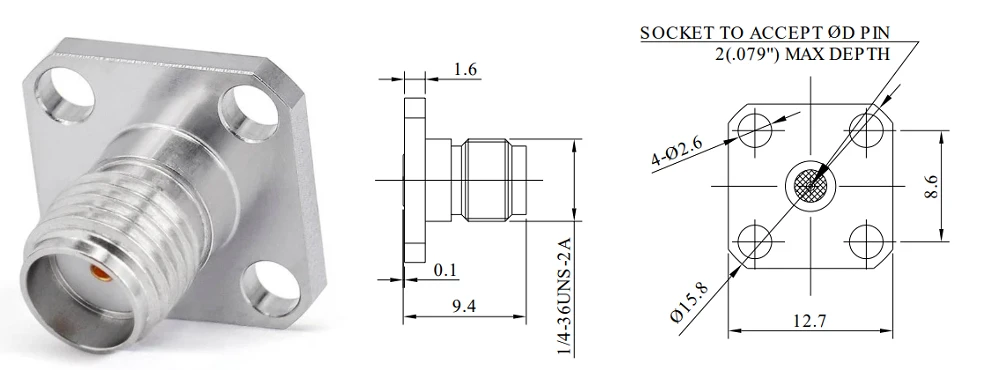

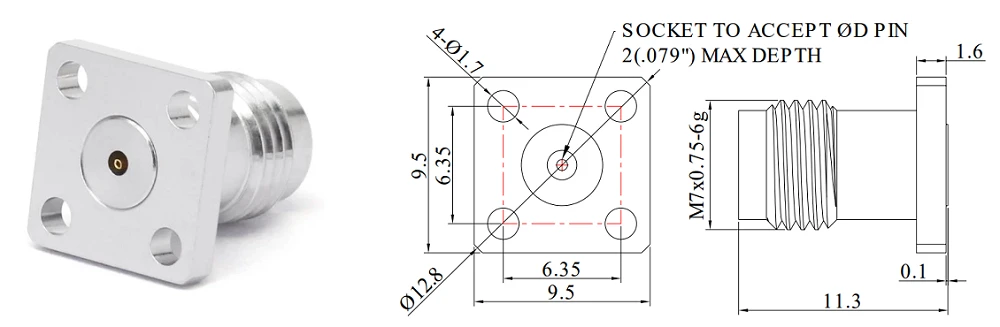

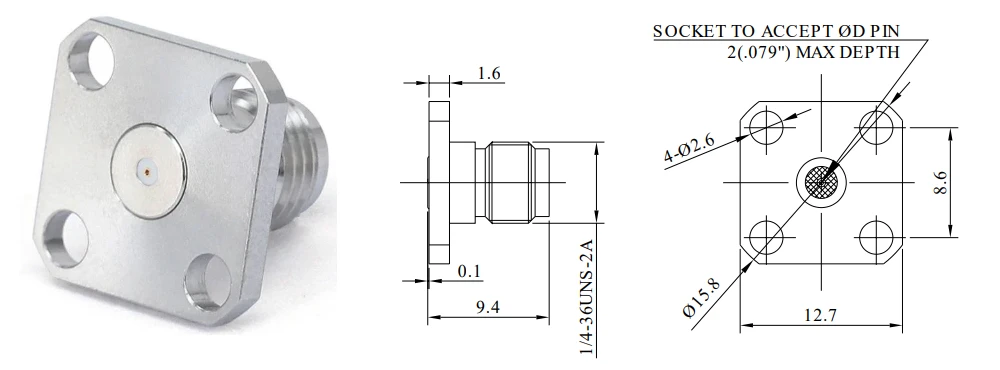

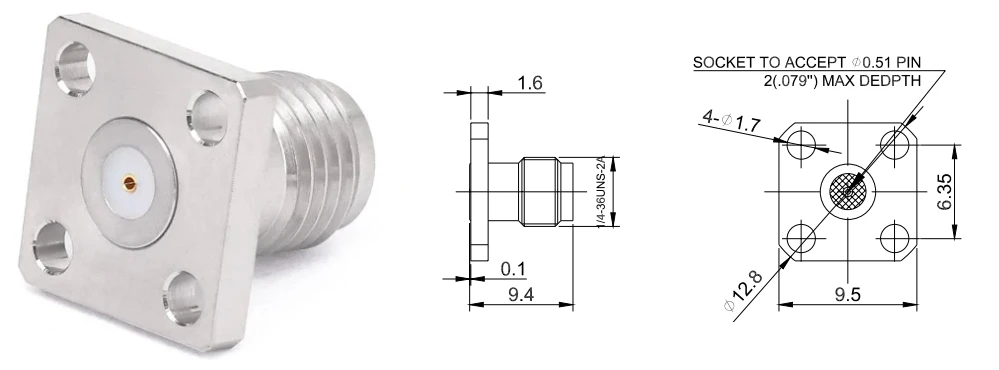

| موصلات قابلة للاستبدال حقل SMA |
|
SKU |
تكرار |
VSWR |
مباراة دبوس |
|

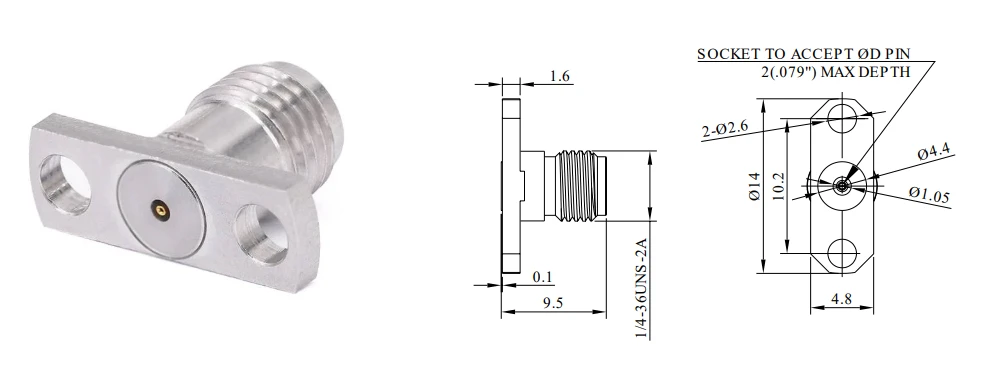

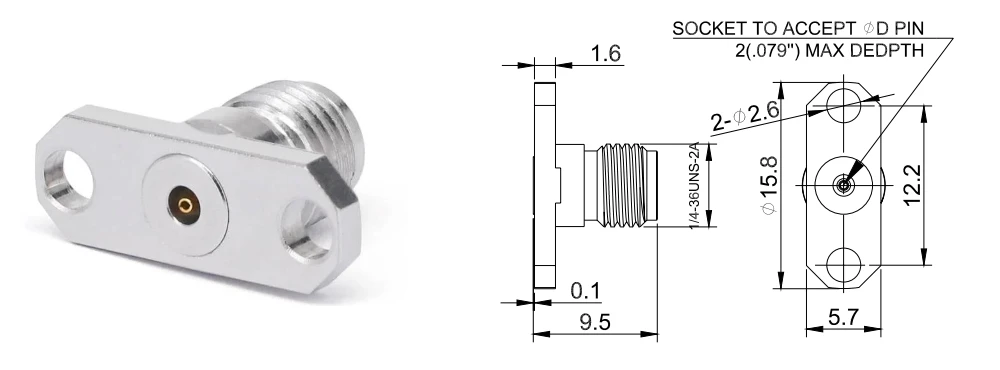

fr 2- sma-kfd0151 |
DC - 26.5 GHz |
1.15 |
0.51mm |
|
SKU |
تكرار |
VSWR |
مباراة دبوس |
|

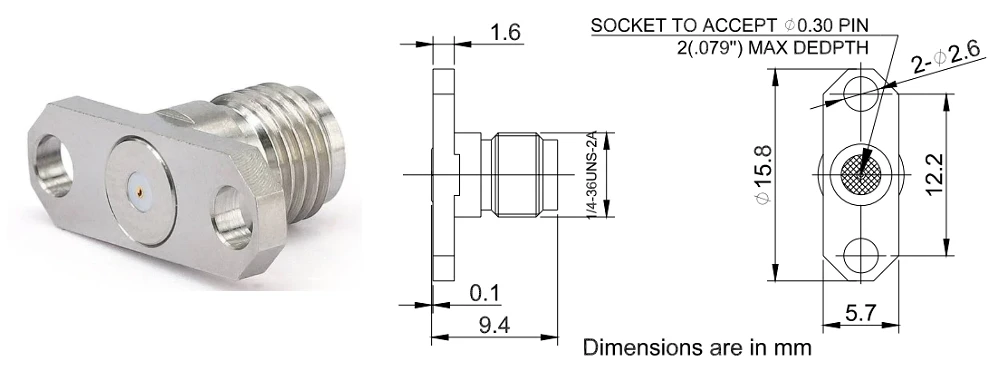

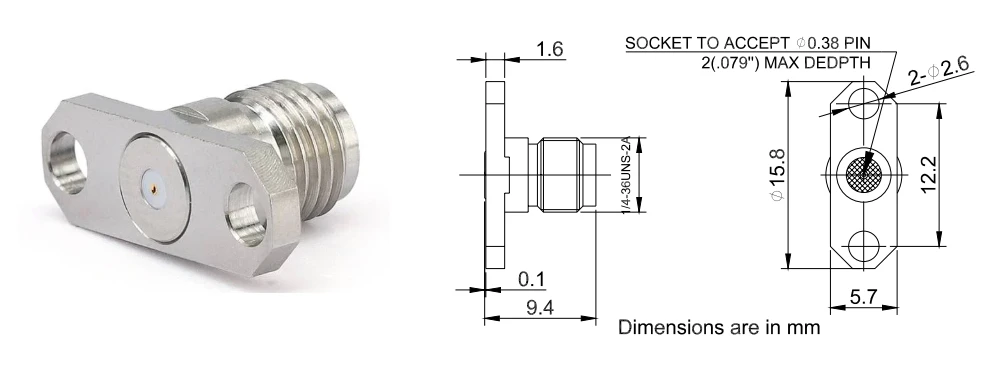

fr 2- sma-kfd0138 |
DC - 26.5 GHz |
1.15 |
0.38mm |
|
SKU |
تكرار |
VSWR |
مباراة دبوس |
|
fr 2- sma-kfd0151 |
DC - 26.5 GHz |
1.15 |
0.51mm |
|
SKU |
تكرار |
VSWR |
مباراة دبوس |
|
fr 2- sma-kfd0138 |
DC - 26.5 GHz |
1.15 |
0.38mm |
|
SKU |
تكرار |
VSWR |
مباراة دبوس |
|

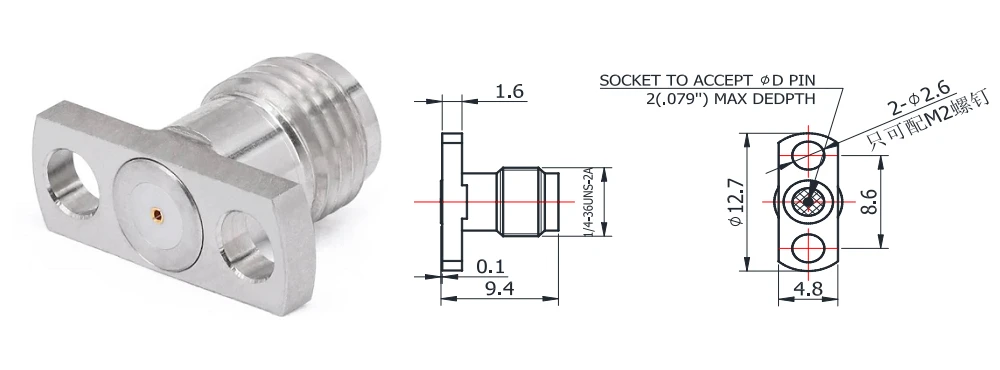

fr 2- sma-kfd0130 |
DC - 26.5 GHz |
1.15 |
0.30mm |
|
SKU |
تكرار |
VSWR |
مباراة دبوس |
|

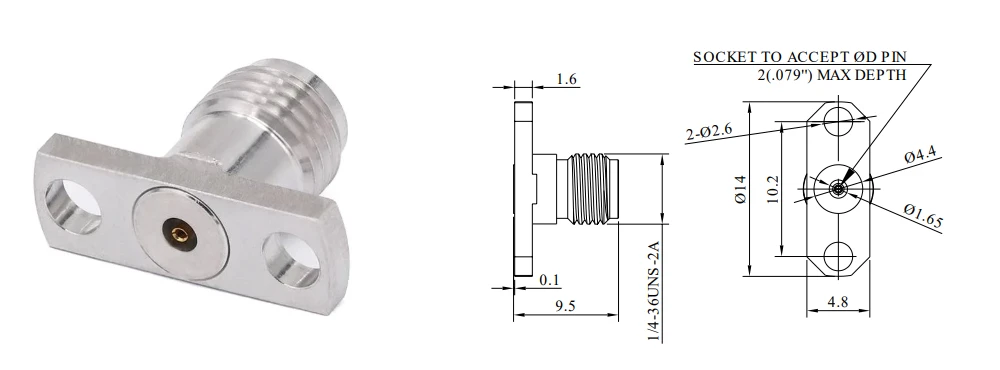

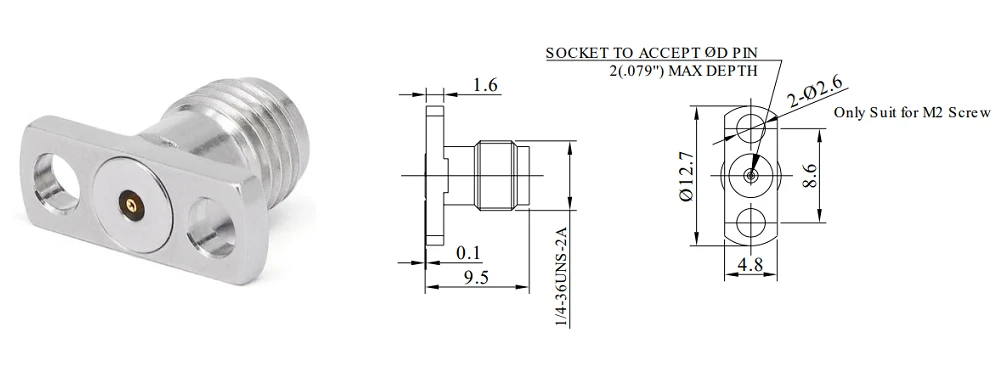

fr 2- sma-kfd0230 |
DC - 26.5 GHz |
1.15 |
0.30mm |
|
SKU |
تكرار |
VSWR |
مباراة دبوس |
|
fr 2- sma-kfd0251 |
DC - 26.5 GHz |
1.15 |
0.51mm |
|
SKU |
تكرار |
VSWR |
مباراة دبوس |
|

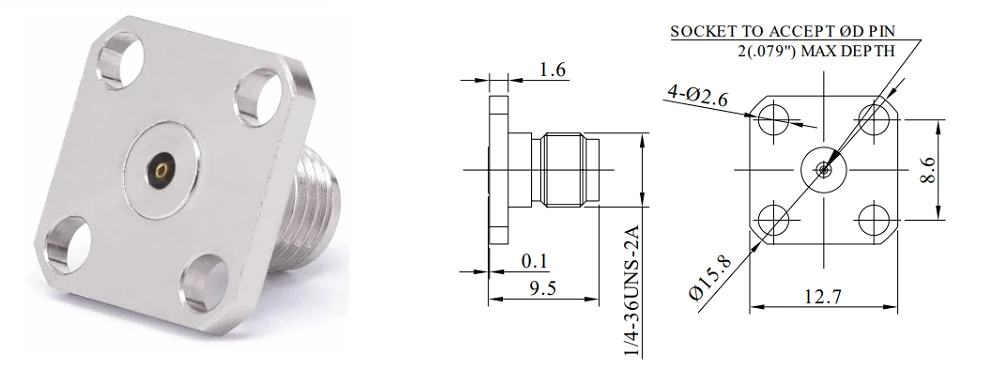

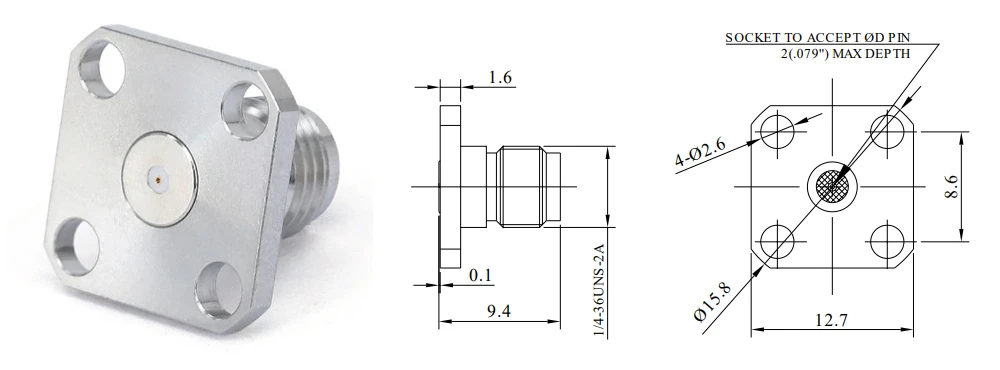

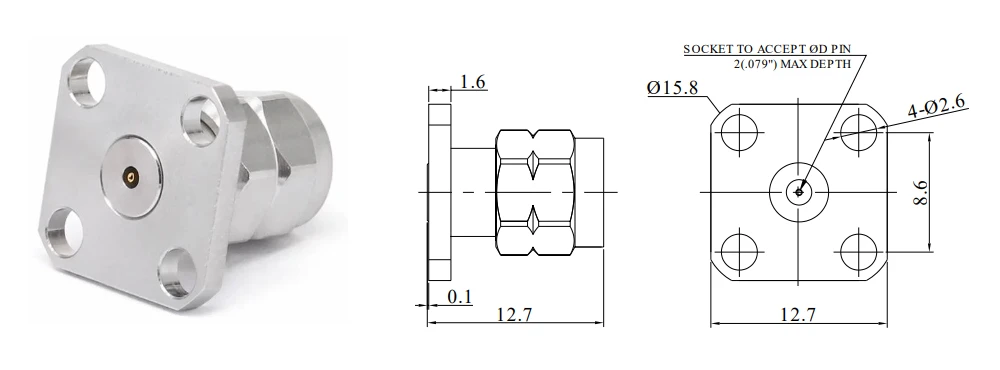

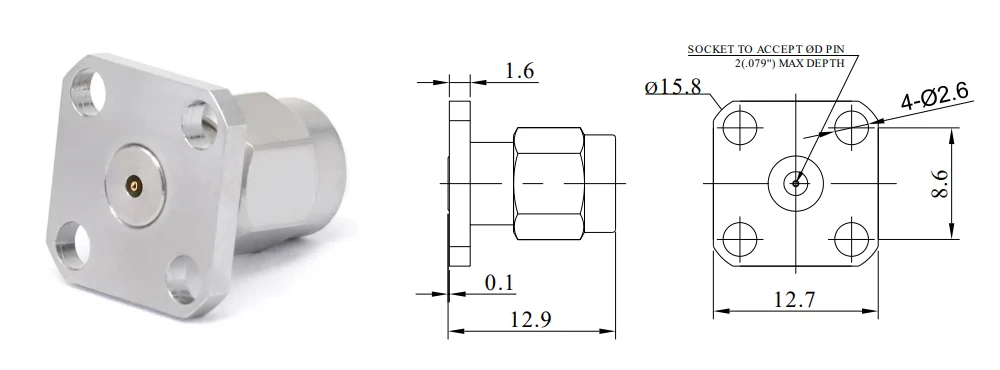

fr 2- sma-kfd0430 |
DC - 26.5 GHz |
1.15 |
0.30mm |
|
SKU |
تكرار |
VSWR |
مباراة دبوس |
|
fr 2- sma-kfd0451 |
DC - 26.5 GHz |
1.15 |
0.51mm |
|
SKU |
تكرار |
VSWR |
مباراة دبوس |
|
fr 2- sma-kfd0438 |
DC - 26.5 GHz |
1.15 |
0.38mm |
|
SKU |
تكرار |
VSWR |
مباراة دبوس |
|

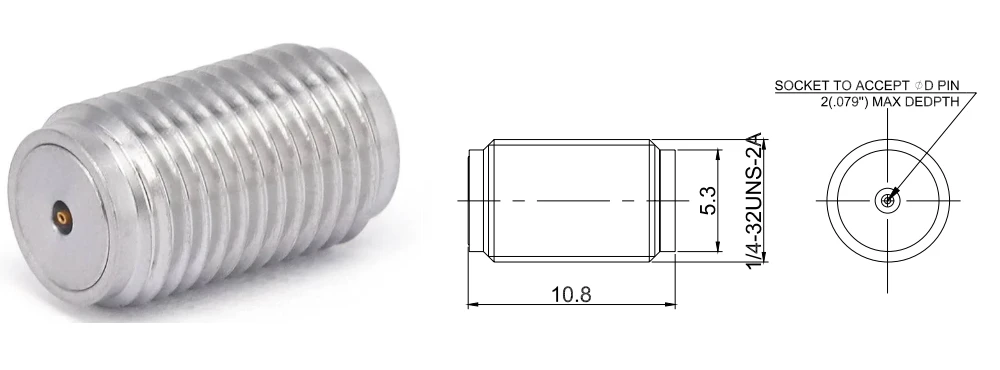

fr 2- sma-kfd0751 |
DC - 26.5 GHz |
1.15 |
0.51mm |
|
SKU |
تكرار |
VSWR |
مباراة دبوس |
|
fr 2- sma-kfd0730 |
DC - 26.5 GHz |
1.15 |
0.30mm |
|
SKU |
تكرار |
VSWR |
مباراة دبوس |
|
fr 2- sma-kfd0751 |
DC - 26.5 GHz |
1.15 |
0.51mm |

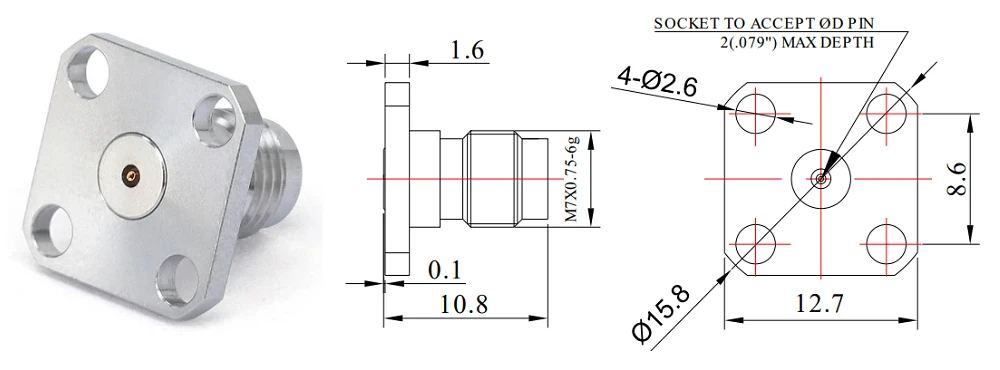

| 2.92 مم حقل الموصلات القابلة للاستبدال |
|
SKU |
تكرار |
VSWR |
مباراة دبوس |
|

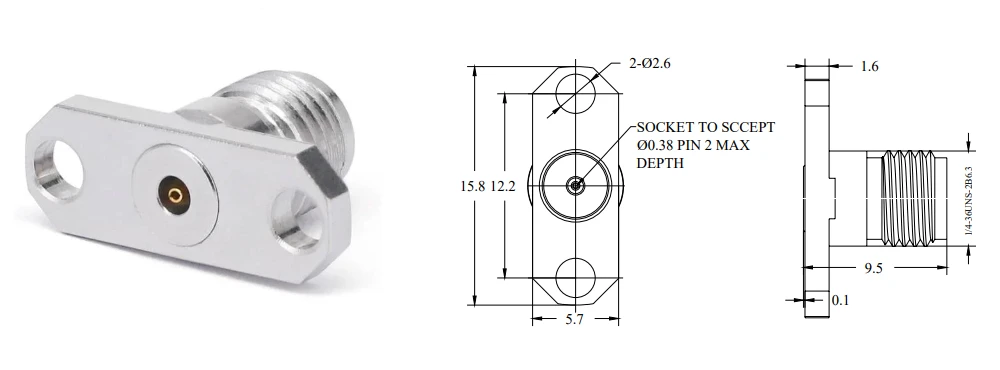

fr 2-2.92- KFD0130 |
DC - 40 GHz |
1.15 |
0.30mm |
|
SKU |
تكرار |
VSWR |
مباراة دبوس |
|
fr 2-2.92- KFD0151 |
DC - 40 GHz |
1.15 |
0.51mm |
|
SKU |
تكرار |
VSWR |
مباراة دبوس |
|
fr 2-2.92- jfd0130 |
DC - 40 GHz |
1.15 |
0.30mm |
|
SKU |
تكرار |
VSWR |
مباراة دبوس |
|
fr 2-2.92- KFD0451 |
DC - 40 GHz |
1.15 |
0.51mm |
|
SKU |
تكرار |
VSWR |
مباراة دبوس |
|
fr 2-2.92- KFD0423 |
DC - 40 GHz |
1.15 |
0.23mm |
|
SKU |
تكرار |
VSWR |
مباراة دبوس |
|
fr 2-2.92- KFD0430 |
DC - 40 GHz |
1.15 |
0.30mm |
| 2.92 مم حقل الموصلات القابلة للاستبدال |
|
SKU |
تكرار |
VSWR |
مباراة دبوس |
|
fr 2-2.92- KFD0423 |
DC - 40 GHz |
1.15 |
0.23mm |
|
SKU |
تكرار |
VSWR |
مباراة دبوس |
|
fr 2-2.92- KFD0523 |
DC - 40 GHz |
1.15 |
0.23mm |
|
SKU |
تكرار |
VSWR |
مباراة دبوس |
|
fr 2-2.92- KFD0530 |
DC - 40 GHz |
1.15 |
0.30mm |
|
SKU |
تكرار |
VSWR |
مباراة دبوس |
|
fr 2-2.92- KFD0551 |
DC - 40 GHz |
1.15 |
0.51mm |
|
SKU |
تكرار |
VSWR |
مباراة دبوس |
|
fr 2-2.92- KFD0538 |
DC - 40 GHz |
1.15 |
0.38mm |
|
SKU |
تكرار |
VSWR |
مباراة دبوس |
|
fr 2-2.92- KFD0730 |
DC - 40 GHz |
1.15 |
0.30mm |
| 2.92 مم حقل الموصلات القابلة للاستبدال |
|
SKU |
تكرار |
VSWR |
مباراة دبوس |
|
fr 2-2.92- kyd0251 |
DC - 40 GHz |
1.15 |
0.51mm |
|
SKU |
تكرار |
VSWR |
مباراة دبوس |
|
fr 2-2.92- kyd0251 |
DC - 40 GHz |
1.15 |
0.51mm |

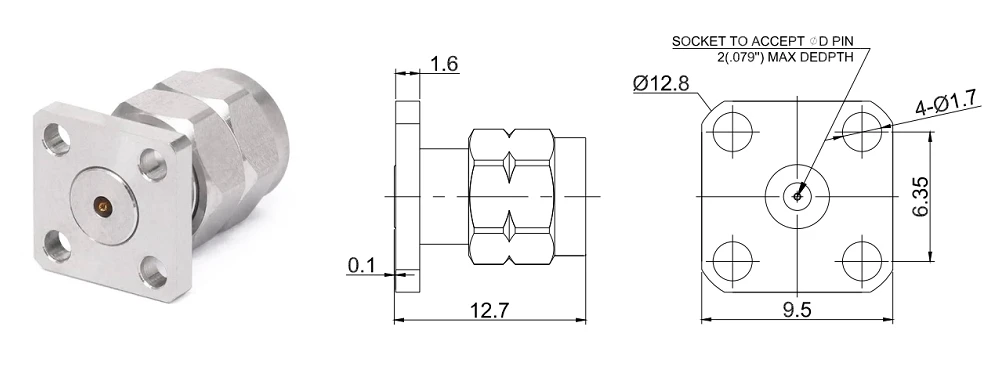

| موصلات قابلة للاستبدال حقل 2.4 مم |
|
SKU |
تكرار |
VSWR |
مباراة دبوس |
|
fr 2-2.4- KFD0130 |
DC - 50 GHz |
1.15 |
0.30mm |
|
SKU |
تكرار |
VSWR |
مباراة دبوس |
|
fr 2-2.4- jfd0230 |
DC - 50 GHz |
1.15 |
0.30mm |
|
SKU |
تكرار |
VSWR |
مباراة دبوس |
|
fr 2-2.4- jfd0130 |
DC - 50 GHz |
1.15 |
0.30mm |
| 1.85 مم حقل الموصلات القابلة للاستبدال |
|
SKU |
تكرار |
VSWR |
مباراة دبوس |
|
fr 2-1.85- KFD0230 |
DC - 67 GHz |
1.25 |
0.30mm |
