ما هي مقاومة التلامس لموصلات الكابل المحوري؟

تعد مقاومة التلامس معلمة مهمة عندما يتعلق الأمر بالموصلات المحورية. باعتبارنا موردًا رائدًا للموصلات المحورية، فإننا ندرك أهمية هذا المفهوم وآثاره على أداء الأنظمة الإلكترونية. في هذه المدونة، سوف نتعمق في ماهية مقاومة التلامس، وسبب أهميتها، وكيف تؤثر على وظيفة الموصلات المحورية.

فهم مقاومة الاتصال

تشير مقاومة التلامس إلى المقاومة التي تتم مواجهتها عند السطح البيني بين موصلين عندما يكونان على اتصال ببعضهما البعض. في سياق الموصلات المحورية، هي المقاومة التي تحدث عند النقاط التي يتلامس فيها الموصل مع الكابل أو مكونات التزاوج الأخرى. هذه المقاومة ليست قيمة ثابتة ويمكن أن تتأثر بعدة عوامل، بما في ذلك خصائص المواد للموصلات، والانتهاء من السطح، وقوة الاتصال، ووجود الملوثات.

يمكن تفسير المبدأ الأساسي وراء مقاومة التلامس بحقيقة أنه عندما يتلامس موصلان، تكون مساحة التلامس الفعلية أصغر بكثير من المساحة الظاهرة. ويرجع ذلك إلى المخالفات المجهرية على أسطح الموصلات. ونتيجة لذلك، يجب أن يتدفق التيار عبر نقاط الاتصال الصغيرة هذه، مما يزيد من المقاومة. تعتمد صيغة مقاومة التلامس على انقباض المسار الحالي ومقاومة المواد المعنية.

العوامل المؤثرة على مقاومة التلامس

خصائص المواد

يلعب اختيار المواد للموصل المحوري دورًا مهمًا في تحديد مقاومة التلامس. تُستخدم المعادن ذات الموصلية العالية، مثل النحاس والفضة، بشكل شائع لأنها توفر مقاومة منخفضة. على سبيل المثال، يتمتع النحاس بمقاومة منخفضة نسبيًا، مما يعني أنه يسمح للتيار بالتدفق بسهولة أكبر. ومع ذلك، فإن سطح هذه المعادن يمكن أن يتأكسد بمرور الوقت، خاصة في وجود الرطوبة والأكسجين. يمكن أن تزيد الأكسدة من مقاومة التلامس لأن طبقة الأكسيد أقل موصلية من المعدن الأساسي. وللتخفيف من هذه المشكلة، غالبًا ما يتم طلاء الموصلات بمواد مثل الذهب أو النيكل، وهي أكثر مقاومة للأكسدة.

الانتهاء من السطح

يؤثر تشطيب سطح الموصل أيضًا على مقاومة التلامس. يوفر السطح الأملس والنظيف مساحة اتصال فعالة أكبر، مما يقلل من المقاومة. من ناحية أخرى، تحتوي الأسطح الخشنة على نقاط اتصال أقل، مما يؤدي إلى مقاومة أعلى. بالإضافة إلى ذلك، يمكن أن يؤثر تشطيب السطح على التصاق الملوثات. من غير المرجح أن يحبس السطح النهائي جيدًا الأوساخ أو الغبار أو الجزيئات الأخرى التي يمكن أن تزيد من مقاومة التلامس.

قوة الاتصال

تعد القوة المطبقة على واجهة الاتصال عاملاً حاسماً آخر. تضمن قوة الاتصال الكافية توصيلًا كهربائيًا جيدًا عن طريق زيادة منطقة الاتصال الفعالة. عندما تكون قوة الاتصال منخفضة جدًا، قد لا تكون الموصلات على اتصال كامل، مما يؤدي إلى زيادة المقاومة. على العكس من ذلك، يمكن أن تؤدي قوة التلامس المفرطة إلى إتلاف الموصل أو الكابل، مما قد يكون له أيضًا تأثير سلبي على مقاومة التلامس. لذلك، من الضروري تصميم موصلات بقوة اتصال مناسبة للحفاظ على اتصال مستقر ومنخفض المقاومة.

الملوثات

يمكن للملوثات مثل الأوساخ والزيوت والرطوبة أن تزيد بشكل كبير من مقاومة التلامس. يمكن لهذه المواد أن تعمل كعوازل، مما يمنع التدفق السلس للتيار بين الموصلات. على سبيل المثال، يمكن لطبقة رقيقة من الزيت على سطح التلامس أن تخلق حاجزًا يزيد من المقاومة. لمنع التلوث، يجب تخزين الموصلات والتعامل معها بشكل صحيح، ويمكن استخدام الأغطية الواقية عندما لا تكون الموصلات قيد الاستخدام.

أهمية مقاومة الاتصال المنخفضة في الموصلات المحورية

سلامة الإشارة

في التطبيقات عالية التردد، تعد مقاومة الاتصال المنخفضة أمرًا ضروريًا للحفاظ على سلامة الإشارة. تُستخدم الموصلات المحورية بشكل شائع في تطبيقات مثل الاتصالات والفضاء والاختبار والقياس، حيث يعد الإرسال الدقيق للإشارة أمرًا بالغ الأهمية. يمكن أن تتسبب مقاومة الاتصال العالية في توهين الإشارة وتشويهها وانعكاسها. يشير توهين الإشارة إلى فقدان قوة الإشارة أثناء انتقالها عبر الموصل. يمكن أن يؤدي التشويه إلى تغيير شكل الإشارة، مما يؤدي إلى حدوث أخطاء في نقل البيانات. يحدث الانعكاس عندما يرتد جزء من الإشارة مرة أخرى بسبب عدم تطابق المعاوقة الناتج عن مقاومة الاتصال العالية.

كفاءة الطاقة

في تطبيقات معالجة الطاقة، تكون مقاومة الاتصال المنخفضة ضرورية لتقليل فقد الطاقة. عندما يتدفق التيار عبر موصل ذي مقاومة عالية، يتحول بعض الطاقة الكهربائية إلى حرارة. وهذا لا يؤدي إلى إهدار الطاقة فحسب، بل يمكن أن يتسبب أيضًا في ارتفاع درجة حرارة الموصل، مما قد يؤدي إلى تلف الموصل والمكونات الأخرى في النظام. من خلال تقليل مقاومة التلامس، يمكننا تحسين كفاءة الطاقة للنظام وإطالة عمر المكونات.

موثوقية النظام

تساهم مقاومة الاتصال المنخفضة في الموثوقية الشاملة للنظام. من غير المرجح أن تواجه الموصلات ذات مقاومة الاتصال المستقرة والمنخفضة اتصالات متقطعة أو أعطال. في التطبيقات الهامة مثل الأجهزة العسكرية والطبية، تعد موثوقية النظام ذات أهمية قصوى. يمكن أن يؤدي فشل موصل واحد إلى حدوث خلل في النظام، مما قد يكون له عواقب وخيمة.

قياس مقاومة الاتصال

هناك عدة طرق لقياس مقاومة التلامس للموصلات المحورية. إحدى الطرق الشائعة هي تقنية المسبار رباعي النقاط. في هذه الطريقة، يتم استخدام مسبارين خارجيين لتطبيق تيار معروف عبر الموصل، بينما يتم استخدام مسبارين داخليين لقياس انخفاض الجهد عبر واجهة الاتصال. وباستخدام قانون أوم (V = IR)، يمكن حساب مقاومة التلامس. هناك طريقة أخرى وهي تقنية المسبار ذو النقطتين، وهي أبسط ولكنها أقل دقة لأنها تتضمن مقاومة خيوط الاختبار في القياس.

حلول الموصل المحوري الخاصة بنا

باعتبارنا موردًا للموصلات المحورية، فإننا نقدم مجموعة واسعة من المنتجات المصممة لتقليل مقاومة التلامس. الموصلات الخاصة بنا مصنوعة من مواد عالية الجودة ذات موصلية ممتازة ومطلية بتشطيبات مقاومة للتآكل لضمان أداء طويل الأمد. نحن نولي اهتمامًا وثيقًا للتشطيب السطحي للموصلات الخاصة بنا، وذلك باستخدام عمليات التصنيع المتقدمة لتحقيق أسطح ناعمة ونظيفة. يقوم فريقنا الهندسي بتصميم الموصلات بعناية لتوفير قوة الاتصال المثالية، مما يضمن اتصالًا موثوقًا ومنخفض المقاومة.

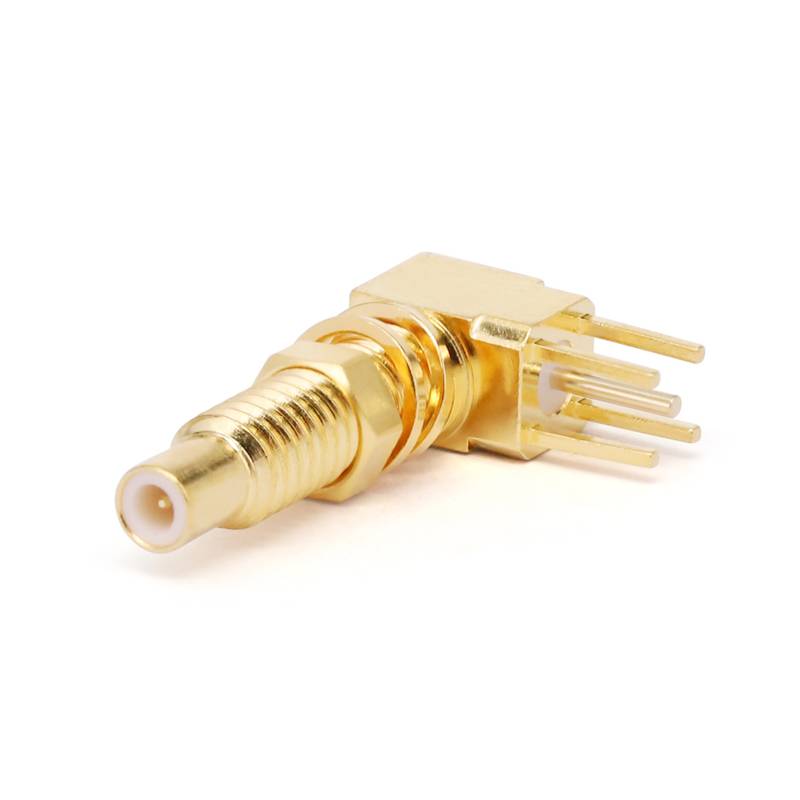

نحن نقدم أنواعًا مختلفة من الموصلات المحورية، بما في ذلكموصلات متعددة المحور,الموصلات الطرفية، وموصلات ثنائي الفينيل متعدد الكلور. تم تصميم كل نوع ليناسب تطبيقات محددة، مما يوفر أفضل أداء ممكن من حيث مقاومة التلامس والمعلمات الكهربائية الأخرى.

خاتمة

تعد مقاومة التلامس جانبًا حيويًا لأداء الموصل المحوري. إن فهم العوامل التي تؤثر على مقاومة التلامس وكيفية قياسها أمر ضروري لضمان حسن سير الأنظمة الإلكترونية. كمورد، نحن ملتزمون بتوفير موصلات محورية عالية الجودة مع مقاومة اتصال منخفضة. سواء كنت تبحث عن موصلات لنقل الإشارات عالية التردد أو لتطبيقات التعامل مع الطاقة، فإن منتجاتنا مصممة لتلبية احتياجاتك.

إذا كنت مهتمًا بالموصلات المحورية الخاصة بنا أو كانت لديك أي أسئلة حول مقاومة التلامس، فنحن ندعوك للاتصال بنا لإجراء مناقشة تفصيلية. فريق الخبراء لدينا على استعداد لمساعدتك في اختيار الموصلات المناسبة لمتطلباتك المحددة وتزويدك بأفضل الحلول الممكنة.

مراجع

• "دليل هندسة الترددات اللاسلكية والميكروويف" بقلم إندر باهل وبراكاش بهارتيا وأميتاب تريفيدي.
• "الموصلات: التكنولوجيا والتطبيقات" بقلم EJ Rymaszewski.
• أوراق فنية حول تصميم وأداء الموصل المحوري من مؤسسات أبحاث الصناعة.
