تجميعات الكابلات شبه الصلبة

تجميعات الكابلات شبه الصلبة هي منتجات عالية الأداء تستخدم على نطاق واسع في التردد الراديوي (RF) وحقول الميكروويف ، قادرة على تلبية مجموعة متنوعة من متطلبات الاتصال المعقدة ونقل الإشارة. يتيح بنية شبه الصلابة للكابل الحفاظ على شكل ثابت. بمجرد التثبيت ، من غير المرجح أن يتحول أو تشوه ، مما يضمن موثوقية الاتصالات واستقرار انتقال الإشارة. لذلك ، فهي مناسبة لأنظمة الأسلاك المعقدة مع متطلبات الاستقرار العالية.

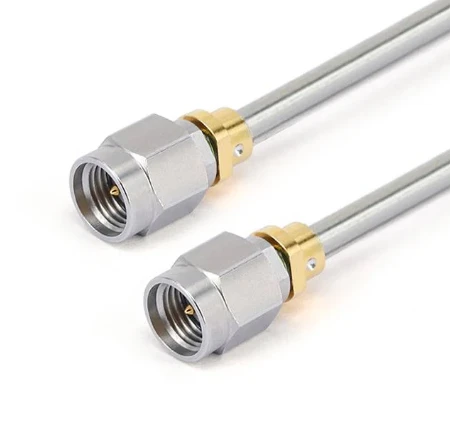

يأتي المنتج في مجموعة واسعة من النماذج. خذ سلسلة FR710S & FR710\/GUT - 085 086 "كمثال. نماذج مختلفة مناسبة لنطاقات التردد المختلفة وواجهات الجهاز. على سبيل المثال ، تم تجهيز نموذج FR710S - SMMSMM - XXX بموصلات SMA من الذكور ، ومدى تردد من DC إلى 26.5 جيجاهرتز ، وموجة منخفضة في الجهد.

يتكون جهة الاتصال المركزية من النحاس المطلي بالذهب أو النحاس المطلي بالذهب. من أجل التلامس الخارجي ، يمكنك الاختيار من بين النحاس المطلي بالذهب ، والنحاس البريليوم المطلي بالذهب ، والفولاذ المقاوم للصدأ المقطع ، وما إلى ذلك. مادة الجسم الرئيسية متشابهة ، والتي لديها توصيل كهربائي جيد ومقاومة للتآكل. يتم اختيار الوسيلة العازلة من PEI أو PTFE. الموصل المركزي للكابل هو فولاذ مغطى بالفضة ، والطبقة العازلة هي PTFE صلبة. يمكن تصنيع الغمد من أي مادة أو FEP ، مما يضمن أداء نقل الإشارة

نظرًا لأدائها الممتاز ، تلعب مجموعات الكابلات شبه الصلبة دورًا حاسمًا في العديد من المجالات مع متطلبات صارمة لنقل الإشارة. يتم استخدامها على نطاق واسع في مختلف الصناعات مثل الاتصالات والإلكترونيات والفضاء.

تحتاج معدات الحرب الإلكترونية إلى العمل في بيئات التداخل الكهرومغناطيسي عالي الكثافة. إن فعالية التدريع العالية والأداء الكهربائي المستقر لتجميعات الكابلات شبه الصلبة تجعلها خيارًا مثاليًا للتوصيلات الداخلية في معدات الحرب الإلكترونية.

في الأنظمة المعقدة للمركبة الفضائية ، تُستخدم مجموعات الكابلات شبه الصلبة لتوصيل الأدوات والأجهزة المختلفة.

1. بالنسبة لتجميعات الكابلات المخصصة ، يرجى عدم نسيان ترك معلومات الطول الخاصة بك على صفحة الخروج ؛
2. يمكن تزويد جميع مجموعات الكابلات بأزواج أو مجموعات متطابقة مع الطور ؛ إذا كنت بحاجة إلى مطابقة الكابلات ، فيرجى إرسال بريد إلكتروني إلينا: sales@flexirf.com

FR710S & FR710\/GUT -085 086
	قطر مادة الهيكل (مم)
	1	موصل داخلي	الصلب المطلي بالنحاس المطلي بالفضة	0.51±0.0127
	2	عازل	PTFE الصلبة	1.688±0.0254
	3	الموصل الخارجي	النحاس المعلب\/النحاس	2.2±0.05

التوهين ، السلطة (حالة الاختبار في مستوى سطح البحر 20 درجة)
التردد (GHz)	0.5	1	5	10	20
التوهين (ديسيبل\/م)	0.446	0.640	1.506	2.215	3.29
السلطة (ث)	190.3	133.2	57.2	39.3	26.7
النماذج الشائعة والمؤشرات الفنية

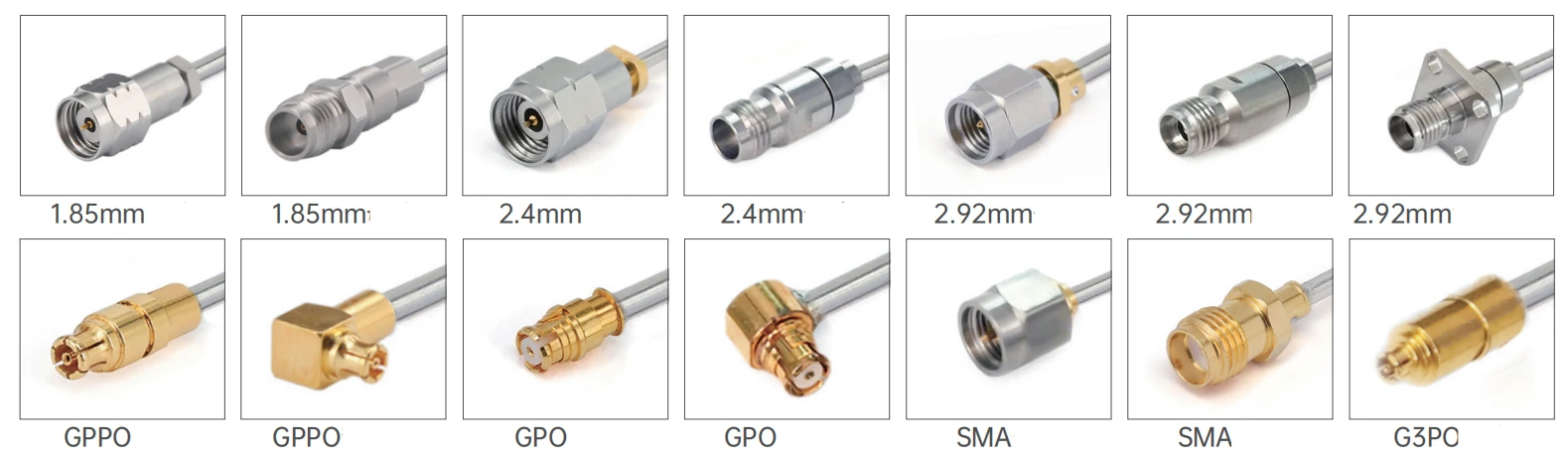

صورة	SKU	الموصل 1	الموصل 2	Freqency	عودة خسارة\/VSWR

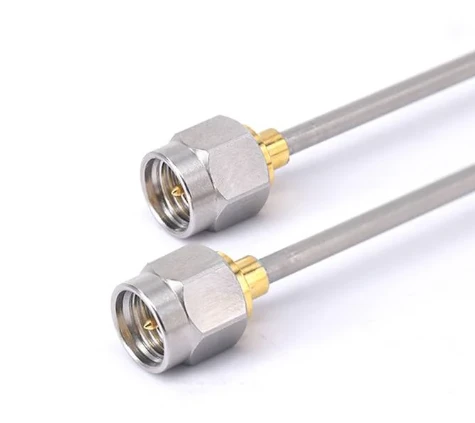

	FR710S-SMMSMM-XXX	SMA ذكر	SMA ذكر	DC -26. 5ghz	1.30

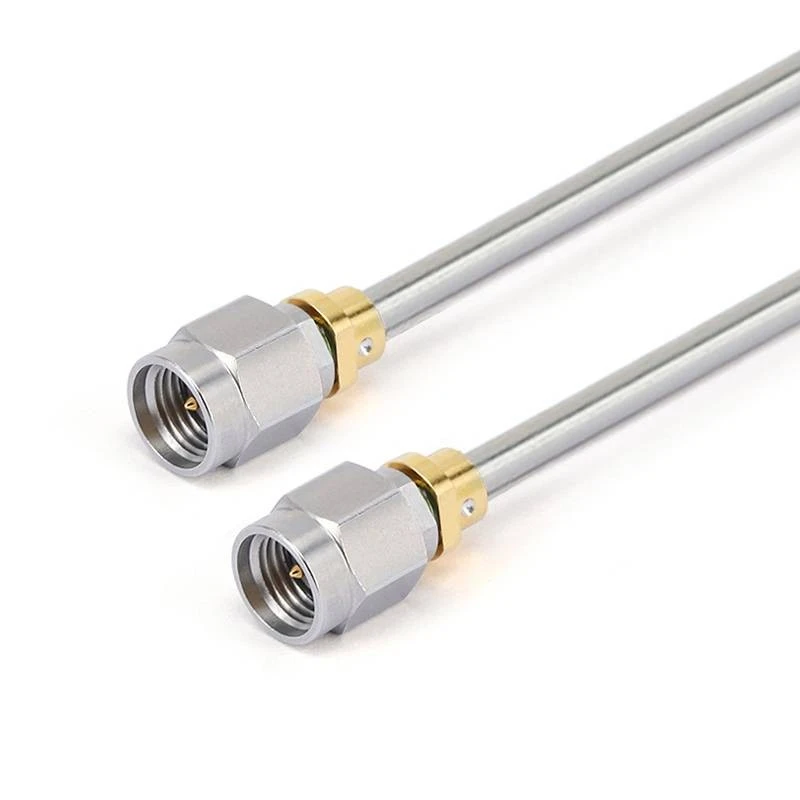

	FR710S -292 M292M-xxx	2.92mm ذكر	2.92mm ذكر	DC -40 GHz	1.35

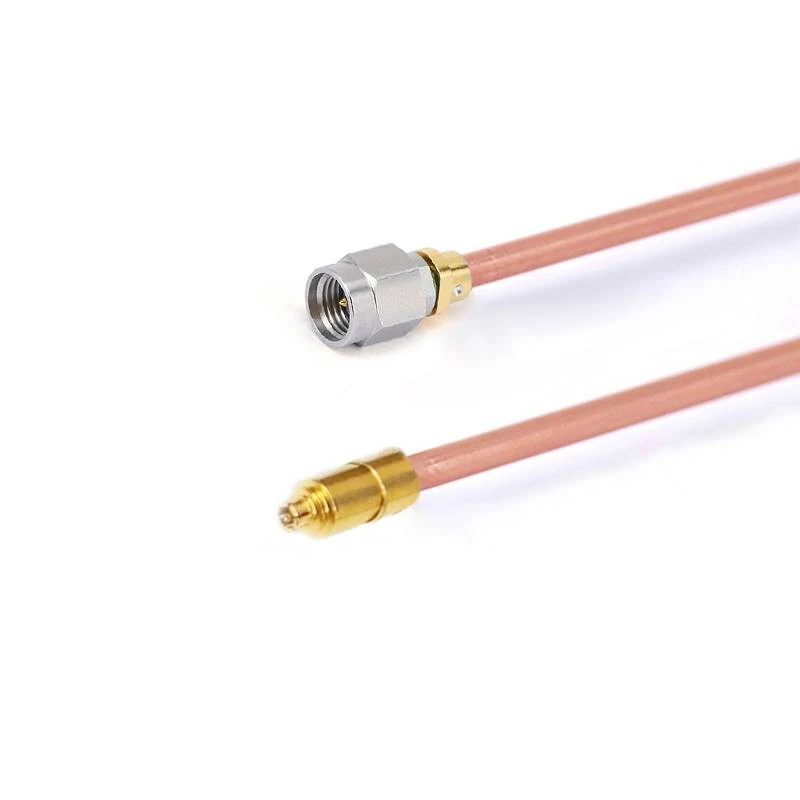

	fr 710-292 mg3pf-xxx	2.92mm ذكر	G3PO (SMPs) أنثى	DC -40 GHz	14 ديسيبل

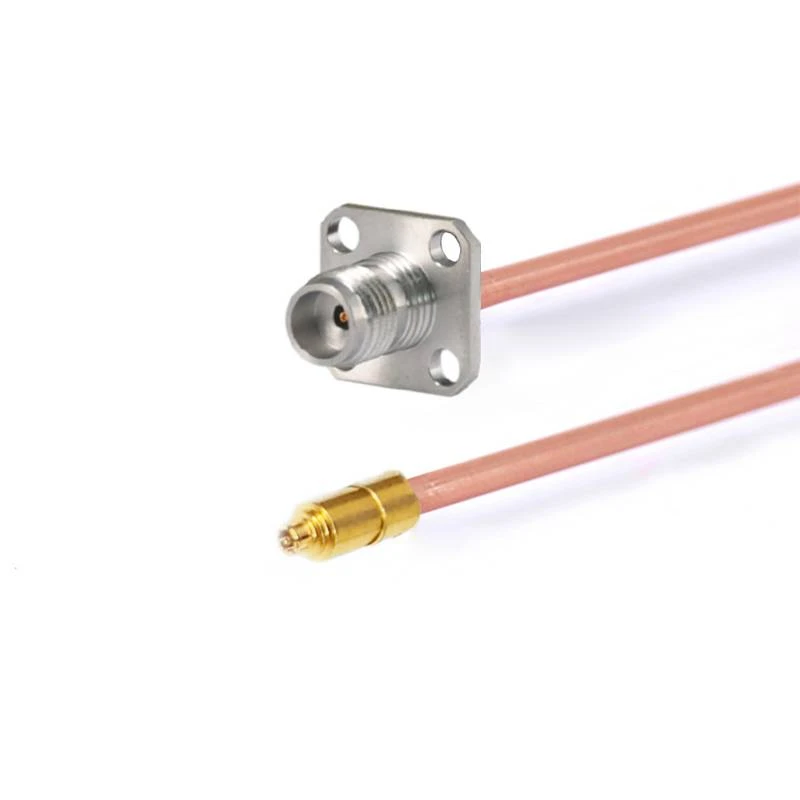

	fr 710-292 ffg3pf-xxx	2.92mm ذكر مع 4 ثقب شفة	G3PO (SMPs) أنثى	DC -40 GHz	14 ديسيبل
	fr 710-185 mg3pf-xxx	185mm ذكر	G3PO (SMPs) أنثى	DC -67 GHz	10db
	fr 710-185 fg3pf-xxx	185mm أنثى	G3PO (SMPs) أنثى	DC -67 GHz	10db
	fr 710-185 ffg3pf-xxx	185mm أنثى مع 4 ثقب شفة	G3PO (SMPs) أنثى	DC -67 GHz	10db

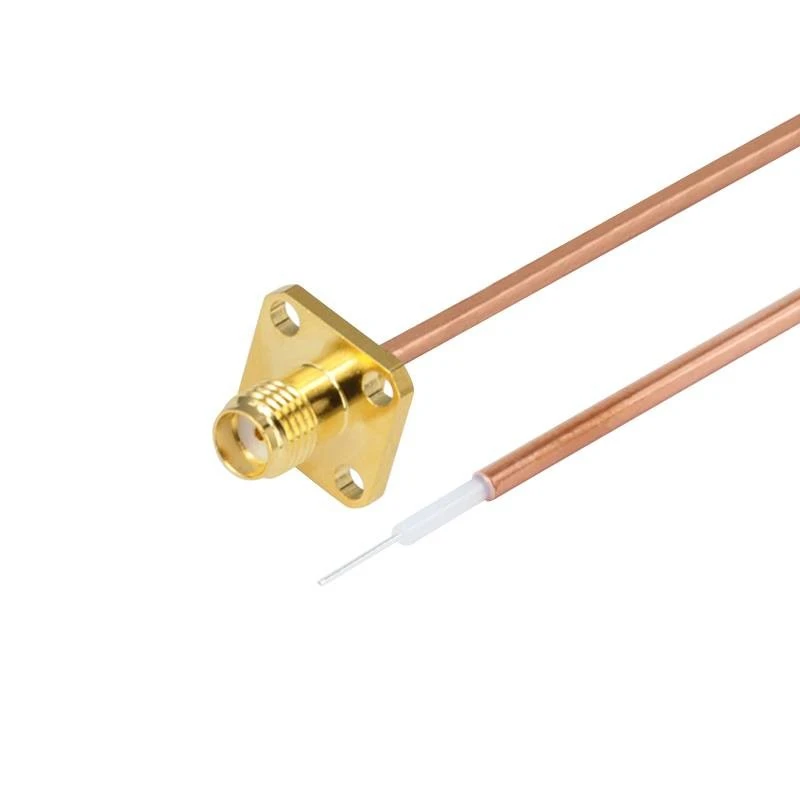

	fr 710- smff 000- xxx	SMA أنثى مع 4 ثقب شفة	يفتح	DC -18 GHz	1.30
	fr 710- smff 000- xxx	SMA أنثى	يفتح	DC -18 GHz	1.30
	fr 710-292 f 000- xxx	2.92mm أنثى	يفتح	DC -40 GHz	1.35

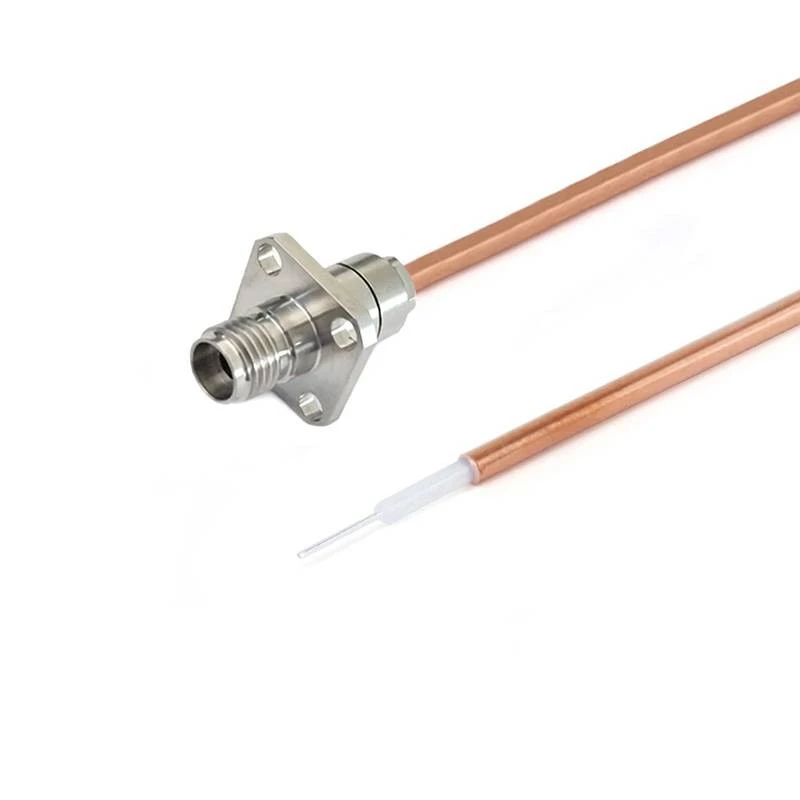

	fr 710-292 f 000- xxx	2.92mm أنثى مع 4 ثقب شفة	يفتح	DC -40 GHz	1.35
	fr 710-24 f 000- xxx	2.4mm أنثى	يفتح	DC -50 GHz	1.44
	fr 710-24 ff 000- xxx	2.4mm أنثى	يفتح	DC -50 GHz	1.44
	fr 710-185 f 000- xxx	1.85mm أنثى	يفتح	DC -67 GHz	1.50
	fr 710-185 ff 000- xxx	1.85mm أنثى مع 4 ثقب شفة	يفتح	DC -67 GHz	1.50
