مجموعات كابلات سلسلة RG
تعد مجموعات كبلات RG Series منخفض التردد (DC -3 GHz) نوعًا من مكونات الكابلات ذات سيناريوهات الأداء والتطبيق المحددة . تغطية التردد الخاصة بها تتضمن بوضوح نطاق DC إلى 3GHz ، وتلبية متطلبات نقل الإشارة المتنوعة هذا .
الوصف
مقدمة المنتج
تعد مجموعات الكابلات ذات التردد المنخفض من سلسلة RG (DC -3} GHz) نوعًا من مكونات الكابلات ذات سيناريوهات الأداء والتطبيق المحددة . تغطية التردد تتضمن بوضوح سلسلة DC إلى 3GHZ ، وتلبية متطلبات نقل الإشارة المتنوعة ضمن نطاق التردد . RG316 ، و RG 223.
تظهر كابلات التردد المنخفضة من FlexIRF من مناعة التداخل الكهرومغناطيسي الممتازة ومرونة جيدة . وهي خفيفة الوزن وتمتلك خصائص مثل مقاومة درجة الحرارة العالية ، ومقاومة الرطوبة ، ومقاومة التآكل .
ميزات بنية المنتج
تصنع الموصلات الداخلية لسلسلة RG Series منخفضة - من الصلب النحاسي المغطى بالفضة (SCCS) . هذه المادة لا تضمن الموصلية والمرونة الكهربائية الممتازة فحسب ، بل تعزز أيضًا أداء نقل الإشارة ومقاومة التآكل من خلال عملية الطلاء الفضية .
عازل:تمتلك polytetrafluoroethylene الصلبة المقذوفة (PTFE) .} ptfe خصائص عزل كهربائية ممتازة ، والاستقرار الكيميائي ، ومقاومة درجة الحرارة العالية ، والتي يمكن أن تعزل الموصل بشكل فعال من البيئة الخارجية وتقليل تسرب الإشارة والتداخل .
درع:تم إنشاؤها بنحاس من النحاس المطلي بالفضة (SPC) . هذه الطبقة التدريبية تعمل بشكل فعال على حظر التداخل الكهرومغناطيسي الخارجي من اختراق الكابل الداخلي مع منع تسرب الإشارة الداخلية ، مما يضمن نقل الإشارة المستقرة والسيطة.
تطبيق المنتج
مجال الإلكترونيات الصناعية:
يتم تطبيقه على معدات الأتمتة الصناعية ، مثل انتقال إشارة التردد العالي في المستشعرات وأنظمة التحكم الصناعية وأجهزة المراقبة ، وتلبية احتياجات التحكم عالي الدقة واكتساب البيانات في البيئات الصناعية .
مجال الاتصال:
يستخدم في اختبار الإنتاج لأجهزة الاتصال (مثل الهواتف المحمولة ، وحدات WiFi ، وحدات GPS ، وكذلك اتصال الإشارة بين الهوائيات والوحدات النمطية . يضمن نقل الإشارة المستقرة في نطاق تردد DC -3 GHZ لمعدات الاتصال اللاسلكية.
ملاحظات مهمة
1. للحصول على تجميعات الكبل المخصصة ، يرجى عدم نسيان ترك معلومات الطول الخاصة بك على صفحة الخروج ؛
2. يمكن تزويد جميع تجميعات الكابل بأزواج أو مجموعات متطابقة مع مرحلة ؛ إذا كنت بحاجة إلى مطابقة الكابلات ، فيرجى إرسال بريد إلكتروني إلينا: sales@flexirf.com
بيانات مواصفات المنتج
|
إعدادات |
|
|
الموصل 1 نوع |

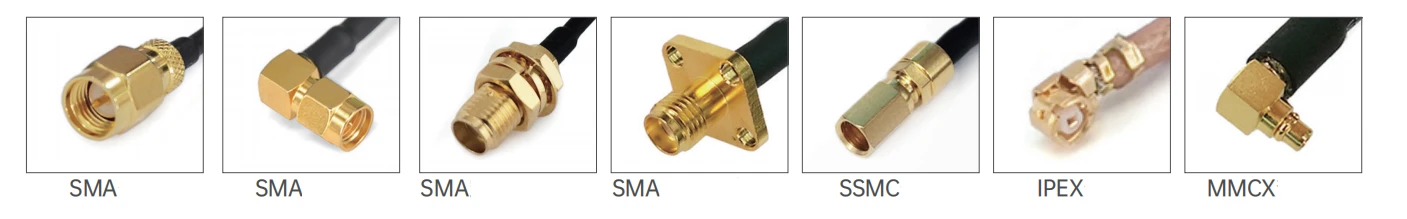

SMA/SSMA/SMB/SSMB/SSMC/MCX/MMCX/BNC/N/GPO |
|
الموصل 1 مقاومة |
50 أوم |
|
الموصل 1 قطبية |
معيار |
|
الموصل 2 النوع |
SMA/SSMA/SMB/SSMB/SSMC/MCX/MMCX/BNC/N/GPO |
|
الموصل 2 المعاوقة |
50 أوم |
|
الموصل 2 قطبية |
معيار |
|
طريقة موصل جبل |
لا أحد |
|
موصل نمط الجسم |
الزاوية المستقيمة واليمنى |
|
معلومات المواد |
|
|
الاتصال المركز |
مطلي بالذهب النحاسي ، مطلي بالذهب البريليوم. |
|
الاتصال الخارجي |
مطلي بالذهب النحاسي ، ومطلي بالذهب النحاس البريليوم ، والفولاذ المقاوم للصدأ. |
|
جسم |
مطلي بالذهب النحاسي ، الذهب النحاسي البريليوم ، الفولاذ المقاوم للصدأ |
|
عازل |
PTFE |
|
البيانات البيئية |
|
|
نطاق درجة الحرارة |
-40 درجة إلى +165 درجة |
|
2011/65/الاتحاد الأوروبي (ROHS) |
متوافق |
نوع المنتج
|
FRR3/RG316 RG Series Cable Sexblies (3GHz) |
||||||
|
|
قطر مادة الهيكل (مم) |
|||||
|
1 |
موصل داخلي |
الصلب المطلي بالنحاس المطلي بالفضة |
7x0.17±0.05 |
|||
|
2 |
عازل |
PTFE |
1.56±0.05 |
|||
|
3 |
التدريع الداخلي |
سلك النحاس المطلي بالفضة |
1.95±0.05 |
|||
|
4 |
سترة |
FEP |
2.56±0.13 |
|||
| التوهين ، السلطة (حالة الاختبار في مستوى سطح البحر 20 درجة) | |||||
|
التردد (GHz) |
0.1 |
0.4 |
0.9 |
1.5 |
2.5 |
|
التوهين (ديسيبل/م) |
0.27 |
0.54 |
0.82 |
1.06 |
1.39 |
|
السلطة (ث) |
340 |
170 |
113 |
88 |
68 |
|
الخصائص الكهربائية والميكانيكية |
|||||||
|
التردد (GHz) |
مقاومة (ω) |
معدل النقل |
السعة |
التدريع |
درجة حرارة التشغيل يتراوح |
الحد الأدنى دائرة نصف قطرها الانحناء |
الجهد التشغيل |
|
3 |
50 |
70% |
94pf/m |
>70dB |
-65 درجة ~ +200 |
15mm |
1200V |
|
صورة |
SKU |
الموصل 1 |
الموصل 2 |
Freqency |
عودة خسارة/VSWR |
|
|

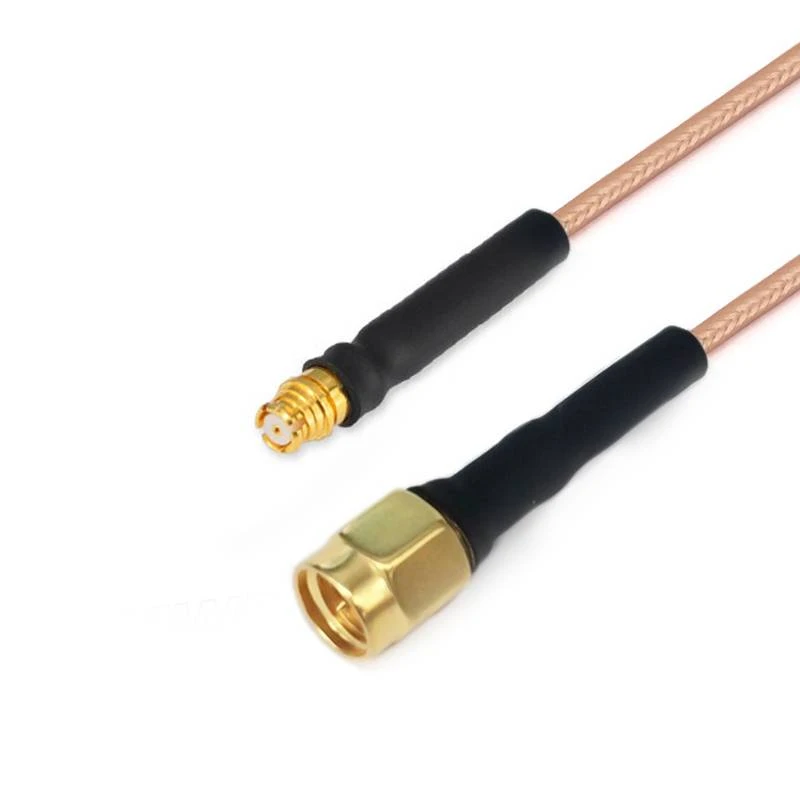

frr 3- smmgpf-xxx |
SMA ذكر |
GPO أنثى |
DC -3 GHz |
1.25 |
|
|
frr 3- smmsmm-xxx |
SMA ذكر |
SMA ذكر |
DC -3 GHz |
1.25 |
| FRR8/RG178 RG Series Cable Sexblies (3GHz) | ||||
|
|
قطر مادة الهيكل (مم) |
|||
|
1 |
موصل داخلي |
الصلب المطلي بالنحاس المطلي بالفضة |
7x0.102±0.05 |
|
|
2 |
عازل |
PTFE |
0.86±0.05 |
|
|
3 |
التدريع الداخلي |
سلك النحاس المطلي بالفضة |
1.30±0.05 |
|
|
4 |
سترة |
FEP |
1.86±0.13 |
|
| التوهين ، السلطة (حالة الاختبار في مستوى سطح البحر 20 درجة) | |||||
|
التردد (GHz) |
0.1 |
0.4 |
1 |
2 |
3 |
|
التوهين (ديسيبل/م) |
0.45 |
0.92 |
1.45 |
2.0 |
2.6 |
|
السلطة (ث) |
340 |
170 |
113 |
88 |
68 |
| الخصائص الكهربائية والميكانيكية | |||||||
|
التردد (GHz) |
مقاومة (ω) |
معدل النقل |
السعة |
التدريع |
درجة حرارة التشغيل يتراوح |
الحد الأدنى دائرة نصف قطرها الانحناء |
الجهد التشغيل |
|
3 |
50 |
70% |
94pf/m |
>70dB |
-65 درجة ~ +200 |
10 مم |
750V |
|
النماذج الشائعة والمؤشرات الفنية
|
|||||
|
صورة |
SKU |
الموصل 1 |
الموصل 2 |
Freqency |
عودة خسارة/VSWR |
|
|

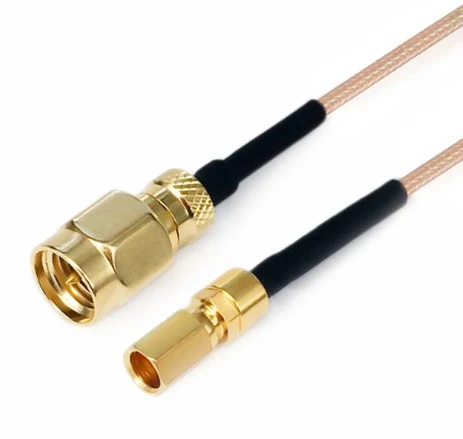

frr 8- smmssmcf-xxx |
SMA ذكر |
SSMC أنثى |
DC -3 GHz |
1.25 |
|
|

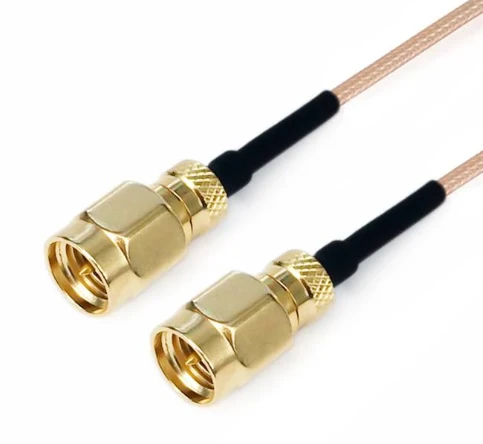

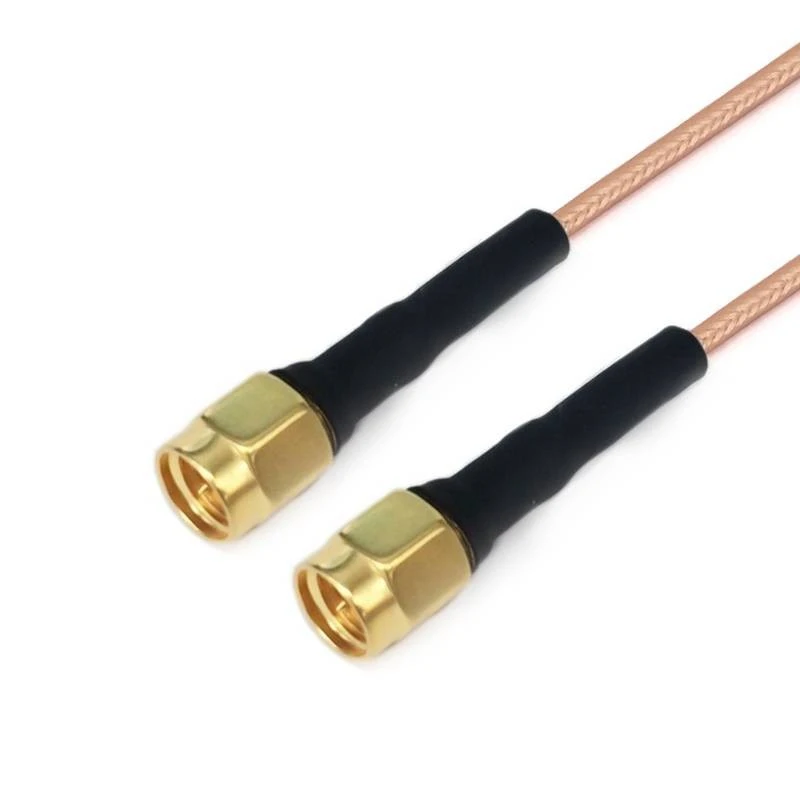

frr 8- smmsmm-xxx |
SMA ذكر |
SMA ذكر |
DC -3 GHz |
1.25 |
|
|

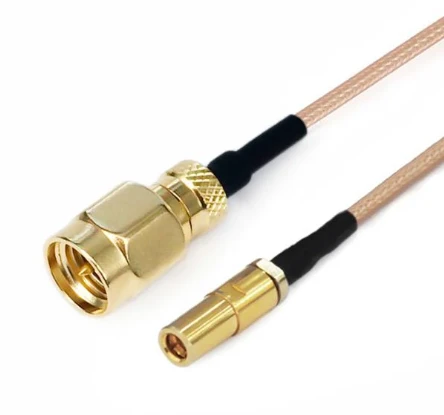

frr 8- smmssmbf-xxx |
SMA ذكر |
SSMBF |
DC -3 GHz |
1.25 |
|
|

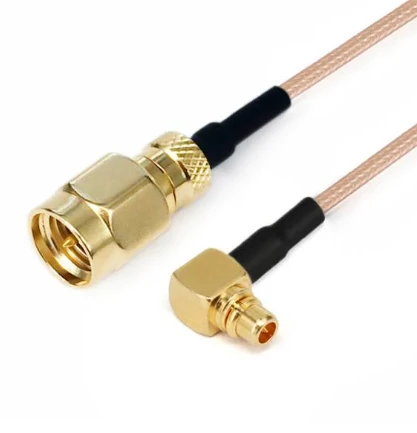

frr 8- smmmmcxwm-xxx |
SMA ذكر |
MMCX الذكور الزاوية اليمنى |
DC -3 GHz |
1.30 |
|
|

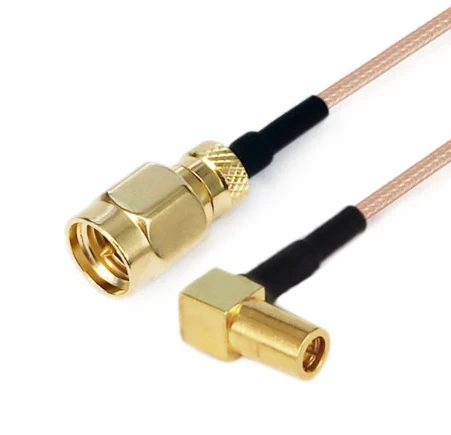

frr 8- smmssmbwf-xxx |
SMA ذكر |
SSMB الزاوية اليمنى الإناث |
DC -3 GHz |
1.30 |
|
|

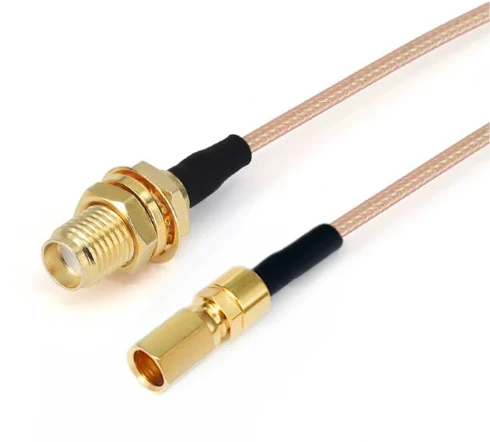

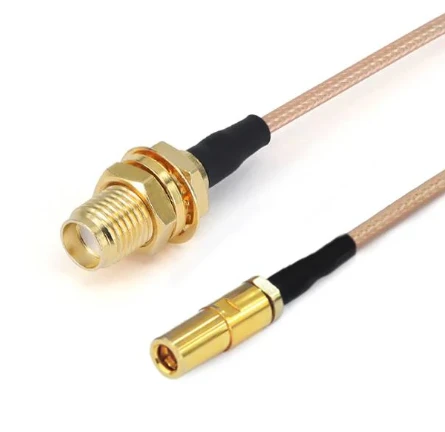

frr 8- smyfssmbf-xxx |
SMA أنثى الحاجز جبل |
SSMB أنثى |
DC -3 GHz |
1.30 |
|
|

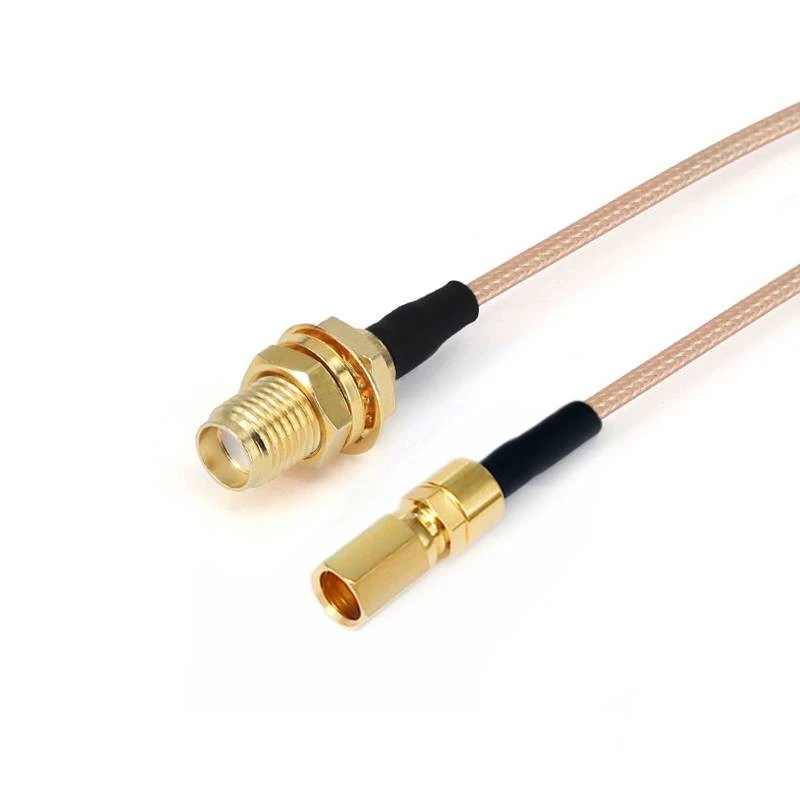

frr 8- smyfssmcf-xxx |
SMA أنثى الحاجز جبل |
SSMC أنثى |
DC -3 GHz |
1.30 |
|
|

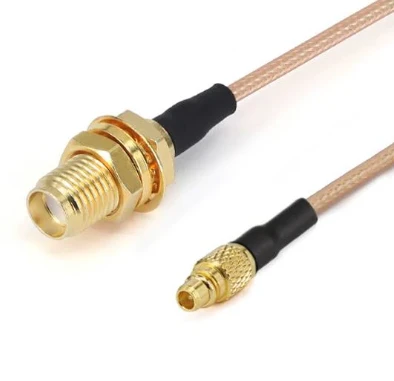

frr 8- smyfmmcxm-xxx |
SMA أنثى الحاجز جبل |
MMCX ذكر |
DC -3 GHz |
1.30 |
|
|

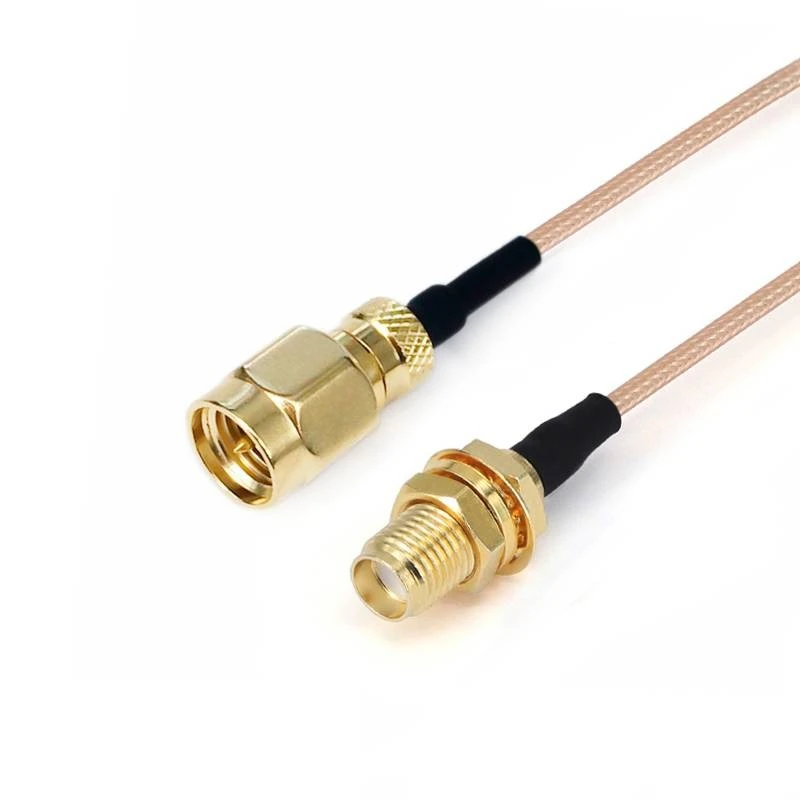

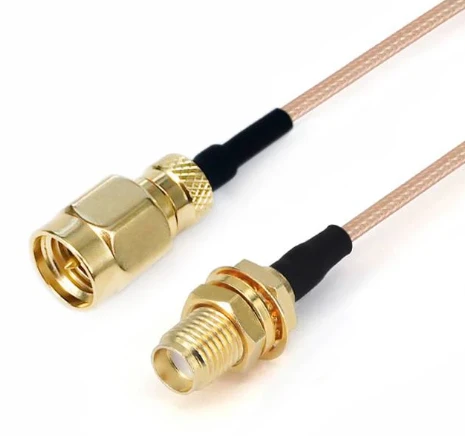

frr 8- smmsmyf-xxx |
SMA ذكر |
SMA أنثى الحاجز جبل |
DC -3 GHz |
1.30 |
|
|

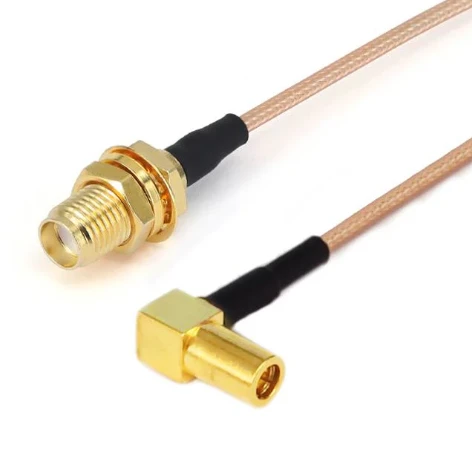

frr 8- smyfssmbwf-xxx |
SMA أنثى الحاجز جبل |
SSMB الزاوية اليمنى الإناث |
DC -3 GHz |
1.30 |
|
|

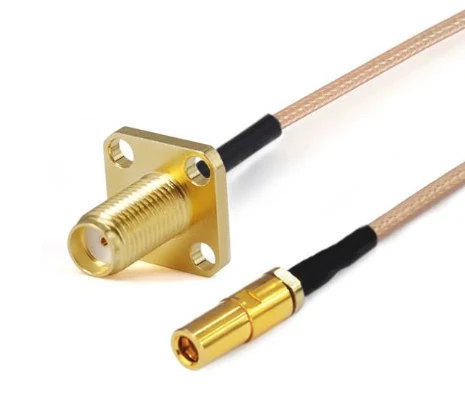

frr 8- smffssmbf-xxx |
SMA أنثى مع 4 ثقب شفة |
SSMB أنثى |
DC -3 GHz |
1.30 |
|
|

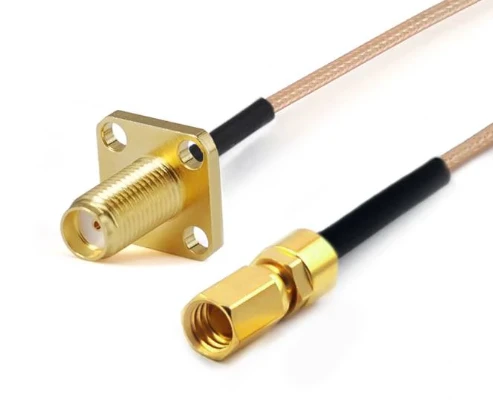

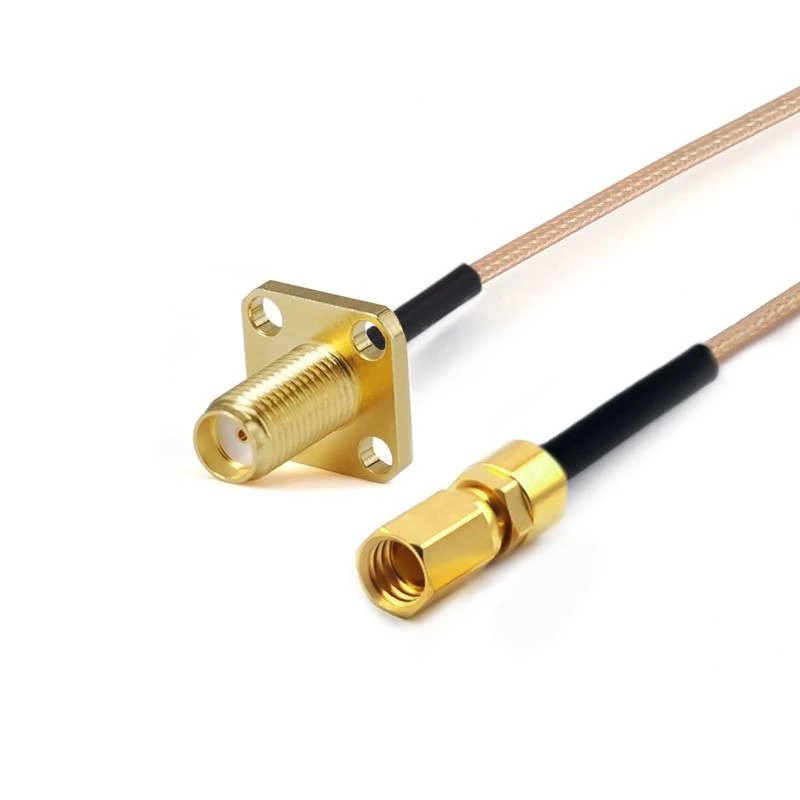

frr 8- smffssmcf-xxx |
SMA أنثى مع 4 ثقب شفة |
SSMC أنثى |
DC -3 GHz |
1.30 |
|
|

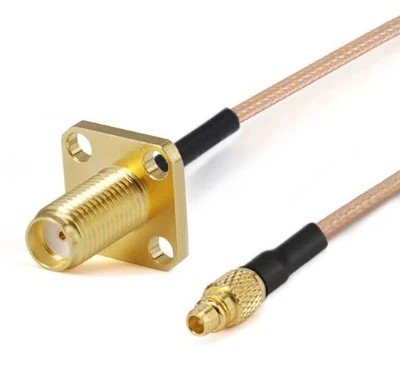

frr 8- smffmmcxm-xxx |
SMA أنثى مع 4 ثقب شفة |
MMCX ذكر |
DC -3 GHz |
1.30 |
|
|

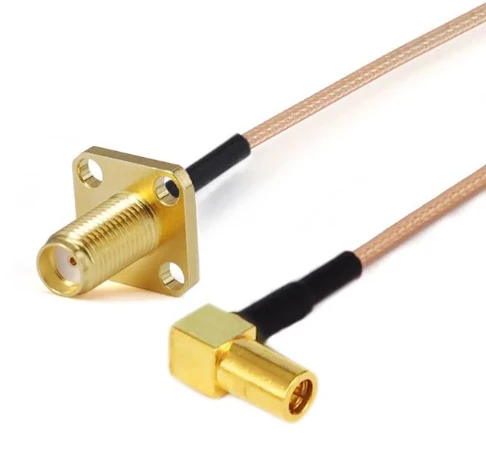

frr 8- smffssmbwf-xxx |
SMA أنثى مع 4 ثقب شفة |
SSMB الزاوية اليمنى الإناث |
DC -3 GHz |
1.30 |
|
|

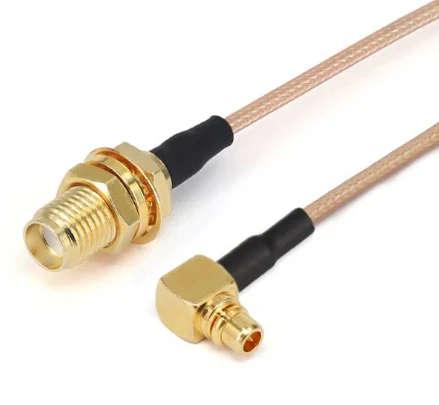

frr 8- smyfmmcxwm-xxx |
SMA أنثى الحاجز جبل |
MMCX الذكور الزاوية اليمنى |
DC -3 GHz |
1.30 |
|
|

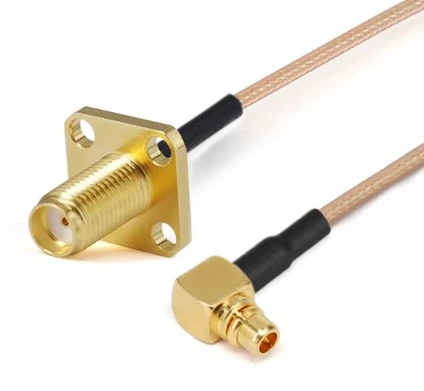

frr 8- smffmmcxwm-xxx |
SMA أنثى مع 4 ثقب شفة |
MMCX الذكور الزاوية اليمنى |
DC -3 GHz |
1.30 |
