كابلات اختبار VNA
تم تصميم سلسلة تجميع كابلات اختبار VNA من FlexIRF لتزويد العملاء بقيم قياس شبكة متجه (VNA) قابلة للتكرار ودقة (VNA) .
في سيناريوهات الاختبار لمحللات شبكة المتجهات (VNAs) ، لطالما كانت تعرض الواجهات المحورية الدقيقة تحديًا للصناعة .
الوصف
مقدمة المنتج
تم تصميم سلسلة تجميع كابلات اختبار VNA من FlexIRF لتزويد العملاء بقيم قياس شبكة متجه (VNA) قابلة للتكرار ودقة (VNA) .
في سيناريوهات الاختبار لمحللات شبكة المتجهات (VNAs) ، لطالما كانت تعرض الواجهات المحورية الدقيقة تحديًا للصناعة . عندما تتعرض كابلات الاختبار التقليدية للتوصيلات/التخلص المتكررة ، أو الانحناء ، أو الإجهاد الميكانيكي ، والهياكل الداخلية للوصلات المتداخلة ، والدعم الداخلي للتشتيح ، الأداء بسبب تركيز الإجهاد . يؤثر بشكل مباشر على دقة الاختبار وقد يتسبب في فشل الجهاز .
ميزات بنية المنتج
بناءً على تصنيف التردد ، هناك:
26 . 5ghz 3.5mm cable cablelies ، مجموعات كبلات 2.4 جيجا هرتز ، 67 جيجا هرتز 1.85 ملم NMD.
ما يسمى بميزة تجميعات الكبلات NMD الموصلات المعززة المعززة للواجهات . يضمن هذا التصميم أن الإجهاد الميكانيكي أثناء الاستخدام يتم امتصاصه في المقام الأول بواسطة المكونات الهيكلية المعززة الخارجي ، مما يمنع الأضرار التي لحقت الواجهات المحنقة بدقة .
تطبيق المنتج

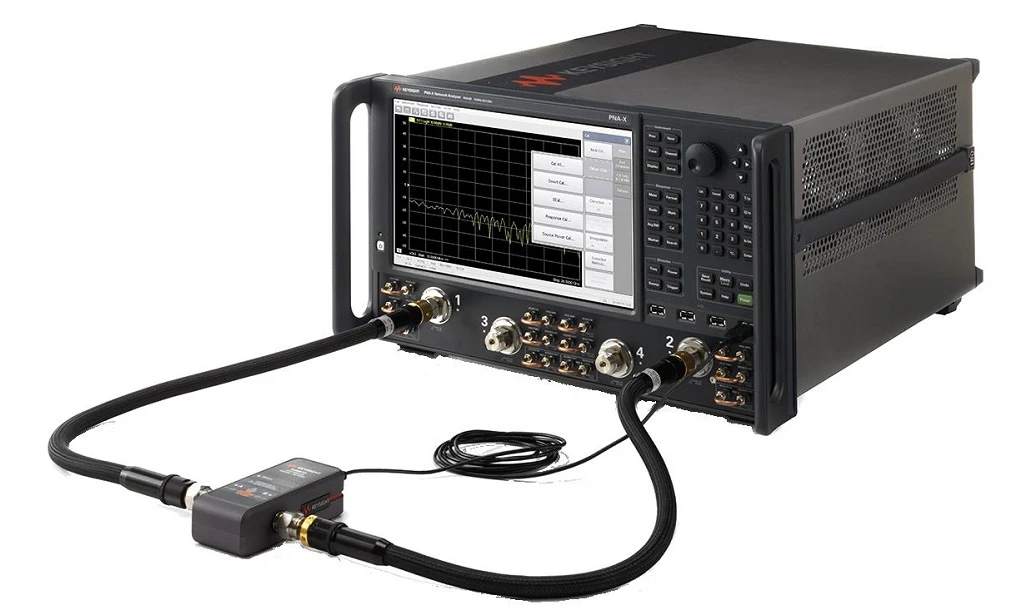

تجميعات كبلات اختبار VNA هي كابلات اختبار عالية السعة والمرحلة مستقرة تستخدم في المقام الأول في تحليلات شبكة المتجهات (VNAs) ، وتغطي نطاق تردد العمل من DC ~ 67 جيجا هرتز {{5} سيناريوهات .
ملاحظات مهمة
1. للحصول على تجميعات الكبل المخصصة ، يرجى عدم نسيان ترك معلومات الطول الخاصة بك على صفحة الخروج ؛
2. يمكن تزويد جميع تجميعات الكابل بأزواج أو مجموعات متطابقة مع مرحلة ؛ إذا كنت بحاجة إلى مطابقة الكابلات ، فيرجى إرسال بريد إلكتروني إلينا: sales@flexirf.com
بيانات مواصفات المنتج
|
إعدادات |
|
|
الموصل 1 نوع |
nmd3.5mm/nmd2.92mm/nmd2.4mm/nmd1.85mm |
|
الموصل 1 مقاومة |
50 أوم |
|
الموصل 1 قطبية |
معيار |
|
الموصل 2 النوع |
nmd3.5mm/nmd2.92mm/nmd2.4mm/nmd1.85mm |
|
الموصل 2 المعاوقة |
50 أوم |
|
الموصل 2 قطبية |
معيار |
|
طريقة موصل جبل |
لا أحد |
|
موصل نمط الجسم |
مستقيم |
|
معلومات المواد |
|
|
الاتصال المركز |
مطلي بالذهب النحاسي ، مطلي بالذهب البريليوم. |
|
الاتصال الخارجي |
الفولاذ المقاوم للصدأ ممر |
|
جسم |
الفولاذ المقاوم للصدأ ممر |
|
عازل |
PTFE |
|
البيانات البيئية |
|
|
نطاق درجة الحرارة |
-40 درجة إلى +165 درجة |
|
2011/65/الاتحاد الأوروبي (ROHS) |
متوافق |
نوع المنتج
|
كابلات اختبار VNA |
|||||
|
|
|||||

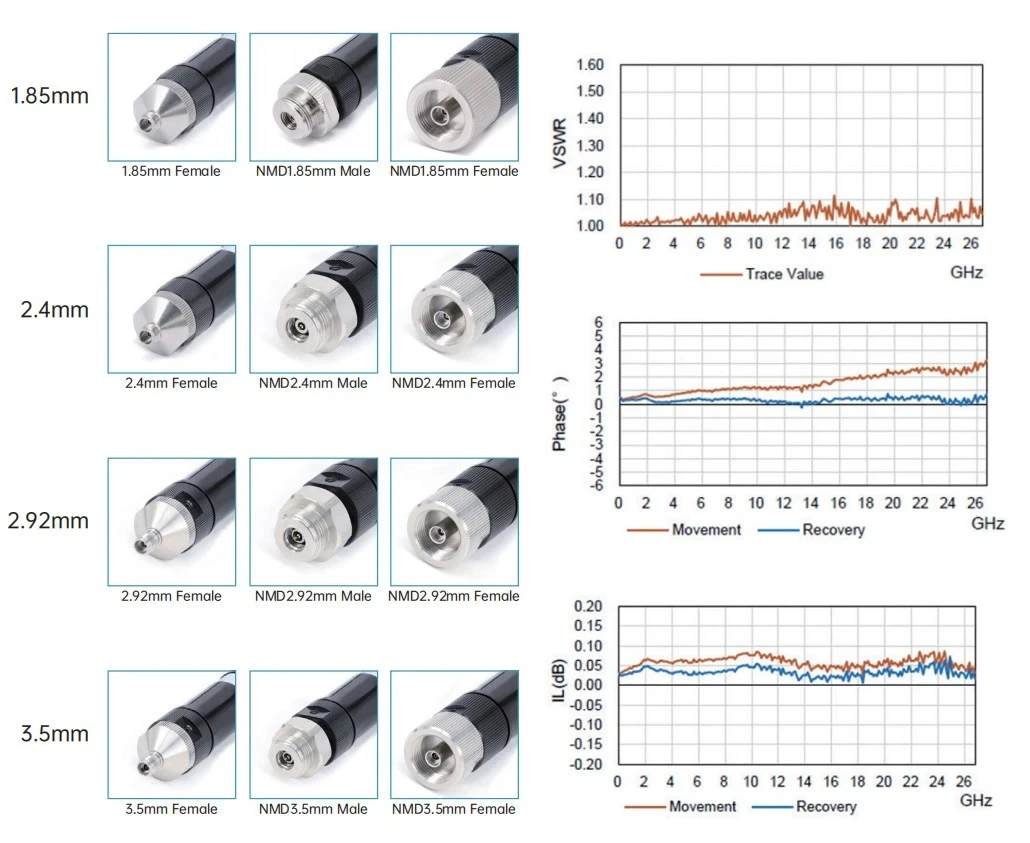

| النماذج الشائعة والمؤشرات الفنية | |||||
|
صورة |
SKU |
الموصل 1 |
الموصل 2 |
Freqency |
عودة خسارة/VSWR |
 |
VNA -35 f35f -630 |
3.5mm nmd أنثى |
3.5mm أنثى |
DC -26.5 GHz |
1.30 |
 |
VNA -35 m35f -630 |
3.5mm nmd أنثى |
3.5mm nmd ذكر |
DC -26.5 GHz |
1.30 |
 |

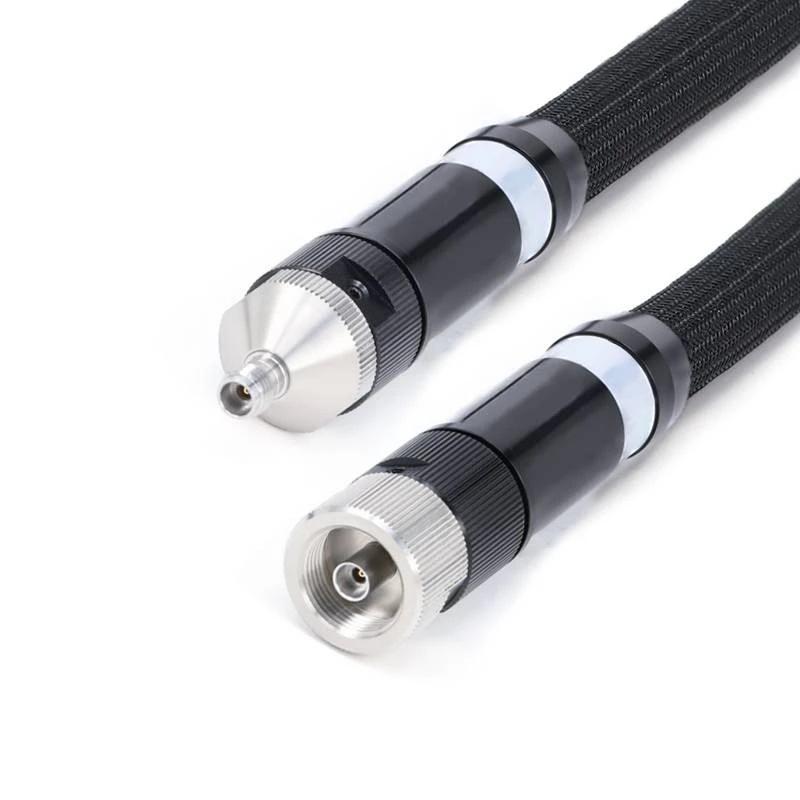

VNA -292 f292f -630 |
2.92mm nmd أنثى |
2.92mm أنثى |
DC -40 GHz |
1.30 |
 |

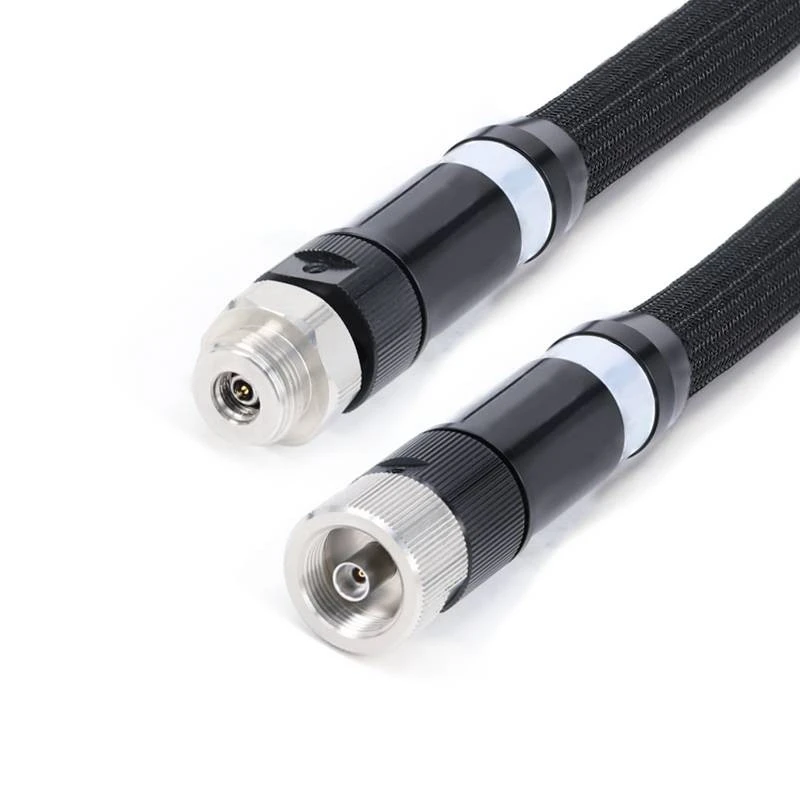

VNA -292 m292f -630 |
2.92mm nmd أنثى |
2.92mm nmd أنثى |
DC -40 GHz |
1.30 |
 |
VNA -24 f24f -630 |
2.4mm NMD أنثى |
2.4mm أنثى |
DC -40 GHz |
1.35 |
 |
VNA -24 m24f -630 |
2.4mm NMD أنثى |
2.4mm nmd ذكر |
DC -50 GHz |
1.35 |
 |

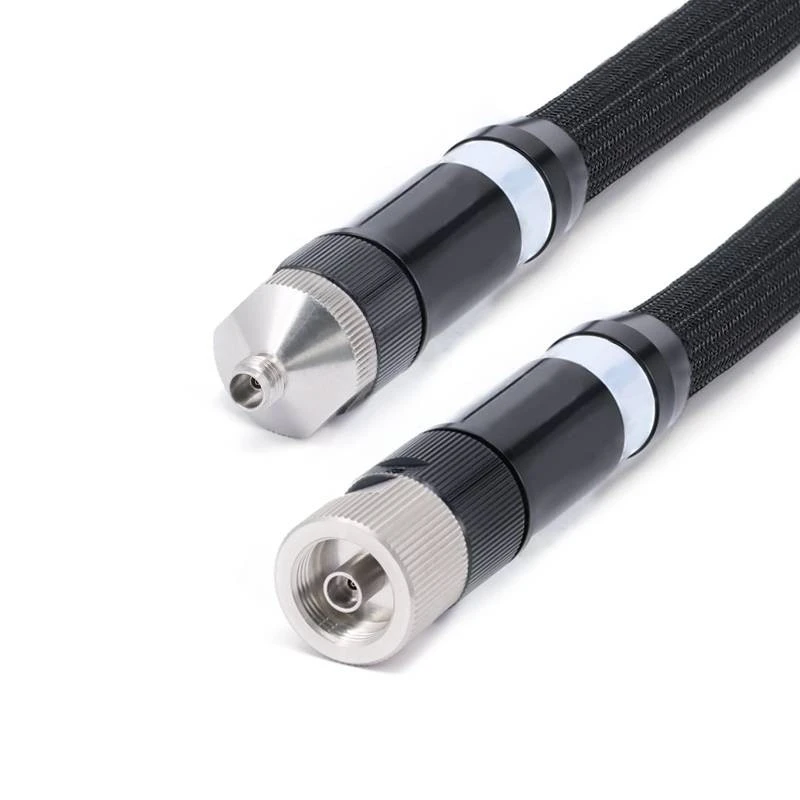

VNA -185 f185f -630 |
1.85mm nmd أنثى |
1.85mm أنثى |
DC -67 GHz |
1.50 |
 |

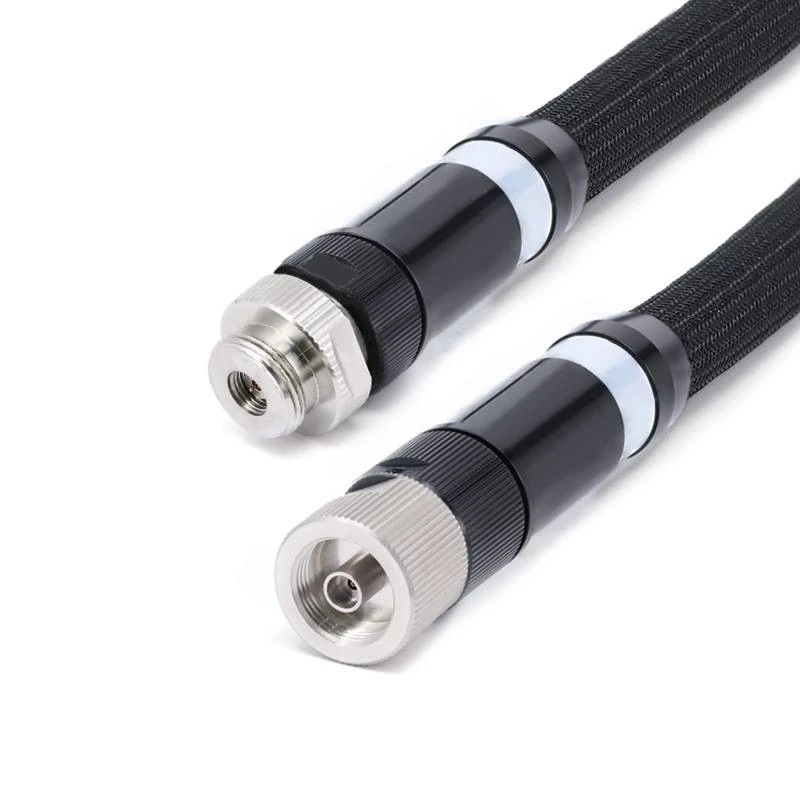

VNA -185 f185m -630 |
1.85mm nmd أنثى |
1.85mm nmd ذكر |
DC -67 GHz |
1.50 |
