تجميعات الكابلات القابلة للتكوين
تجميعات الكابلات القابلة للتكوين اليدوية شبه المرنة ، هي مجموعة كابل محورية شبه مرن عالية الأداء والتي تلعب دورًا مهمًا في حقول متعددة . تم تصميم هذا المنتج من قبل فريق محترف . بتصميمه الممتاز وأدائه الموثوق به ، يلبي احتياجات العديد من الصناعات {} 086 "، و 141" .
الوصف
تجميعات الكابلات القابلة للتكوين اليدوية شبه المرنة ، هي مجموعة كابل محورية شبه مرن عالية الأداء والتي تلعب دورًا مهمًا في حقول متعددة . تم تصميم هذا المنتج من قبل فريق محترف . بتصميمه الممتاز وأدائه الموثوق به ، يلبي احتياجات العديد من الصناعات {} 086 "، و 141" .
بالإضافة إلى ذلك ، يقدم المنتج خيارات متعددة من حيث أنواع الموصلات ، والمعاوقة ، والقطبية ، وطرق التثبيت ، ومواد الاتصال والسكن . تشمل أنواع الموصل 1 . 85mm ، 2 . 4mm ، 2 {} المقاومة هي 50 أوم ، والقطبية قياسية. هناك طرق متزايدة متنوعة ، وتكون جهات الاتصال والمباني مصنوعة من مواد مثل النحاس المطلي بالذهب والنحاس البريليوم المطلي بالذهب والفولاذ المقاوم للصدأ المقطع لضمان التوصيل الكهربائي الجيد ومقاومة التآكل.
مقدمة المنتج
هناك سلسلة مثل FR701 و FR702/GUT -047- نموذج 047 "سلسلة و FR711 و FR712/GUT -085- نموذج 086" Series . من سلسلة مختلفة من السلسلة المختلطة في الأبعاد الهيكلية والأداء الكهربائي {}}} FR702/GUT -047- النموذج 047 "Series هو 0 . 29 ± 0 . 0127mm ، في حين أن سلسلة FR711 & FR712/GUT -085- يتم توفير بيانات التوهين والتوهين المقابلة لترددات مختلفة. هناك أيضًا العديد من النماذج المشتركة والمؤشرات الفنية المتاحة لتلبية متطلبات سيناريوهات التطبيق المختلفة.
من حيث الأداء الكهربائي ، يكون الموصل المركزي عبارة عن فولاذ مغطى بالفضة مغطاة بالنحاس ، مع عازل PTFE الصلب وموصل خارجي من الأسلاك النحاسية المعلبة . يتميز بالسعة منخفضة (95.1pf/m) ، وسرعة انتشار عالية (70 ٪) ، وفعالية محمية ممتازة (< -100dB @ 1GHz). It has a strong power handling capacity. For example, it can reach 10 watts under the conditions of 18GHz, sea level, and VSWR1.0. The operating temperature range is from -40°C to +165°C, and it complies with the 2011/65/EU (RoHS) standard, being environmentally friendly and adaptable to various environments.
تطبيق المنتج
نظرًا لخصائصه المتمثلة في الانحناء والأداء الكهربائي الممتاز ، يتم استخدامه على نطاق واسع في الحقول مثل الاتصالات والأجهزة الإلكترونية واختبارها وقياسها . في سيناريوهات مثل - الكشف عن الموقع من شبكات الاتصالات ، و {regleshoots {} قم بإنشاء روابط الاختبار بسرعة بين الأجهزة المختلفة ، مما يتيح الانتهاء الفعال من أعمال الكشف .
ملاحظات مهمة
1. للحصول على تجميعات الكبل المخصصة ، يرجى عدم نسيان ترك معلومات الطول الخاصة بك على صفحة الخروج ؛
2. يمكن تزويد جميع تجميعات الكابل بأزواج أو مجموعات متطابقة مع مرحلة ؛ إذا كنت بحاجة إلى مطابقة الكابلات ، فيرجى إرسال بريد إلكتروني إلينا: sales@flexirf.com
بيانات مواصفات المنتج
|
إعدادات |
|
|
الموصل 1 نوع |

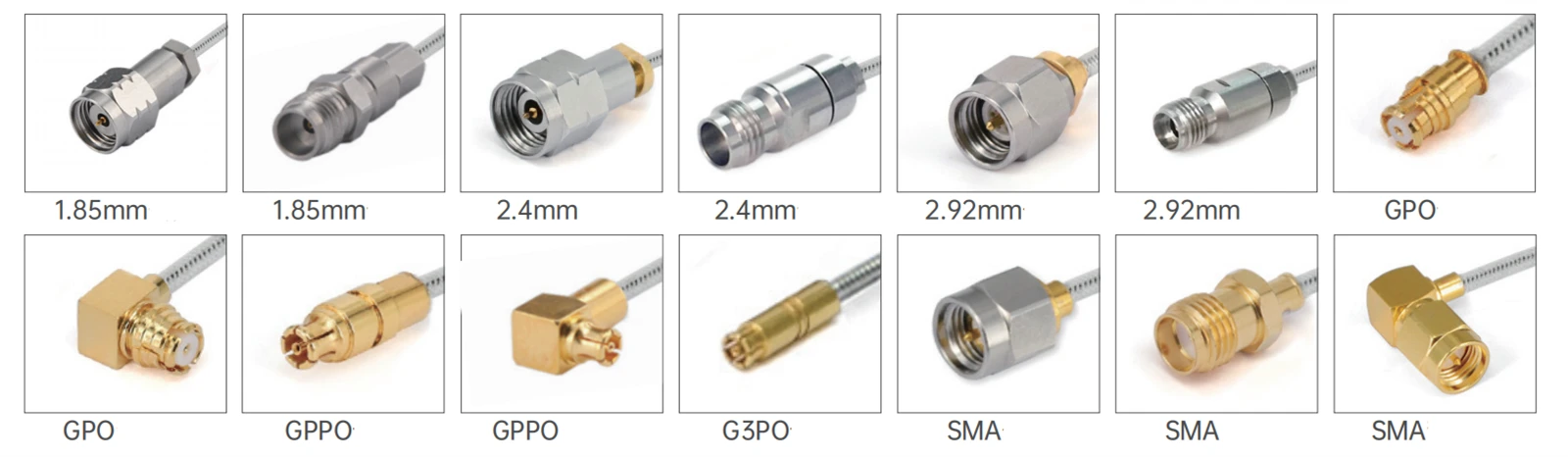

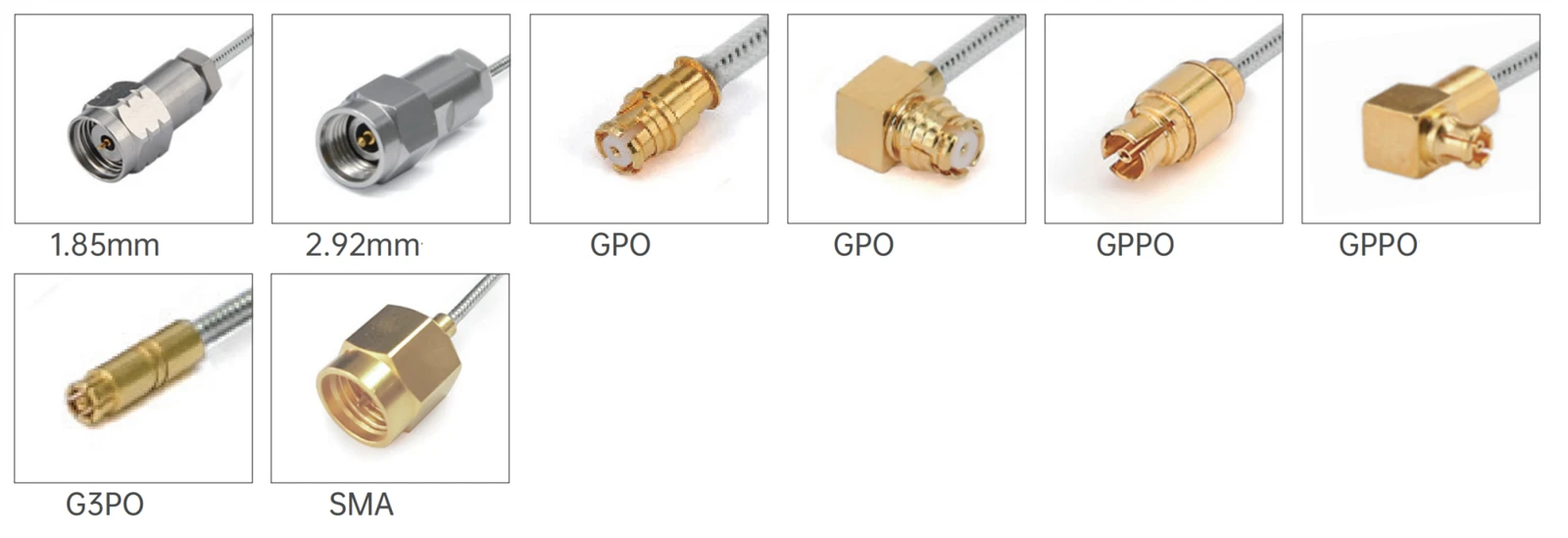

1.85mm/2.4mm/2.92mm/SMA/G3PO/GPPO |
|
الموصل 1 مقاومة |
50 أوم |
|
الموصل 1 قطبية |
معيار |
|
الموصل 2 النوع |
1.85 مم/2.4 مم/2.92 مم/SMA/G3PO/GPPO/ |
|
الموصل 2 المعاوقة |
50 أوم |
|
الموصل 2 قطبية |
معيار |
|
طريقة موصل جبل |
لا أحد |
|
موصل نمط الجسم |
الزاوية المستقيمة واليمنى |
|
معلومات المواد |
|
|
الاتصال المركز |
مطلي بالذهب النحاسي ، مطلي بالذهب البريليوم. |
|
الاتصال الخارجي |
مطلي بالذهب النحاسي ، ومطلي بالذهب النحاس البريليوم ، والفولاذ المقاوم للصدأ. |
|
جسم |
مطلي بالذهب النحاسي ، الذهب النحاسي البريليوم ، الفولاذ المقاوم للصدأ |
|
عازل |
PEI/PTFE |
|
البيانات البيئية |
|
|
نطاق درجة الحرارة |
-40 درجة إلى +165 درجة |
|
2011/65/الاتحاد الأوروبي (ROHS) |
متوافق |
|
مواصفات الكابل |
|
|
قائد المركز |
فضي مطلي النحاس |
|
عازل |
PTFE الصلبة |
|
سترة |
لا شيء أو FEP |
|
السعة (PF/M) |
95.1 |
|
سرعة الانتشار (٪) |
70 |
|
فعالية التدريع |
<-100dB @ 1GHz |
|
معالجة السلطة |
10watt @ 18GHz على مستوى سطح البحر ، VSWR1.0 |
نوع المنتج
| FR701 & FR702/GUT -047- النموذج 047 "مجموعة كابل سلسلة | ||||
 |
قطر مادة الهيكل (مم) |
|||
|
1 |
موصل داخلي |
الصلب المطلي بالنحاس المطلي بالفضة |
0.29±0.0127 |
|
|
2 |
عازل |
PTFE الصلبة |
0.94±0.0254 |
|
|
3 |
الموصل الخارجي |
سلك النحاس المعلب |
1.19±0.05 |
|
|
4 |
سترة |
FEP |
1.6±0.13 |
|
| التوهين ، السلطة (حالة الاختبار في مستوى سطح البحر 20 درجة) | |||||
|
التردد (GHz) |
0.5 |
1 |
5 |
10 |
20 |
|
التوهين (ديسيبل/م) |
0.787 |
1.112 |
2.585 |
3.734 |
5.443 |
|
السلطة (ث) |
67.4 |
47.4 |
20.7 |
14.4 |
9.9 |
|
النماذج الشائعة والمؤشرات الفنية
|
|||||
|
صورة |
SKU |
الموصل 1 |
الموصل 2 |
Freqency |
عودة خسارة/VSWR |
|
|
fr 701-292 ff1g3pf-xxx |
2.92mm أنثى مع 2 ثقب شفة |
G3PO (SMPs) أنثى |
DC -40 GHz |
12 ديسيبل |
|
|
fr 701-292 mg3pf-xxx |
2.92mm ذكر |
G3PO (SMPs) أنثى |
DC -40 GHz |
12 ديسيبل |
|
|
fr 701-292 fg3pf-xxx |
2.92mm أنثى |
G3PO (SMPs) أنثى |
DC -40 GHz |
12 ديسيبل |
|
|
fr 701-185 mg3pf-xxx |
1.85mm ذكر |
G3PO (SMPs) أنثى |
DC -67 GHz |
10db |
|
|
fr 701-185 fg3pf-xxx |
1.85mm أنثى |
G3PO (SMPs) أنثى |
DC -67 GHz |
10db |
| FR711 و FR712/GUT -085- نموذج 086 "سلسلة كابل سلسلة | ||||
 |
قطر مادة الهيكل (مم) |
|||
|
1 |
موصل داخلي |
ستيكي المطلية بالفضة |
0.51±0.0127 |
|
|
2 |
عازل |
PTFE الصلبة |
1.69±0.0254 |
|
|
3 |
الموصل الخارجي |
سلك النحاس المعلب |
2.2±0.05 |
|
|
4 |
سترة |
FEP |
2.54 |
|
| التوهين ، السلطة (حالة الاختبار في مستوى سطح البحر 20 درجة) | |||||
|
التردد (GHz) |
0.4 |
1 |
5 |
10 |
18 |
|
التوهين (ديسيبل/م) |
0.43 |
0.70 |
1.72 |
2.49 |
3.46 |
|
السلطة (ث) |
253 |
157 |
69 |
47 |
33 |
| النماذج الشائعة والمؤشرات الفنية |
 |
|
FR712/GUT -085- Form-FEP (مع سترة FEP) |
|||||
|
صورة |
SKU |
الموصل 1 |
الموصل 2 |
Freqency |
عودة خسارة/VSWR |
|
|
fr 712- smmsmm-xxx |
SMA ذكر |
SMA ذكر |
DC -26.5 GHz |
1.35 |
|
|

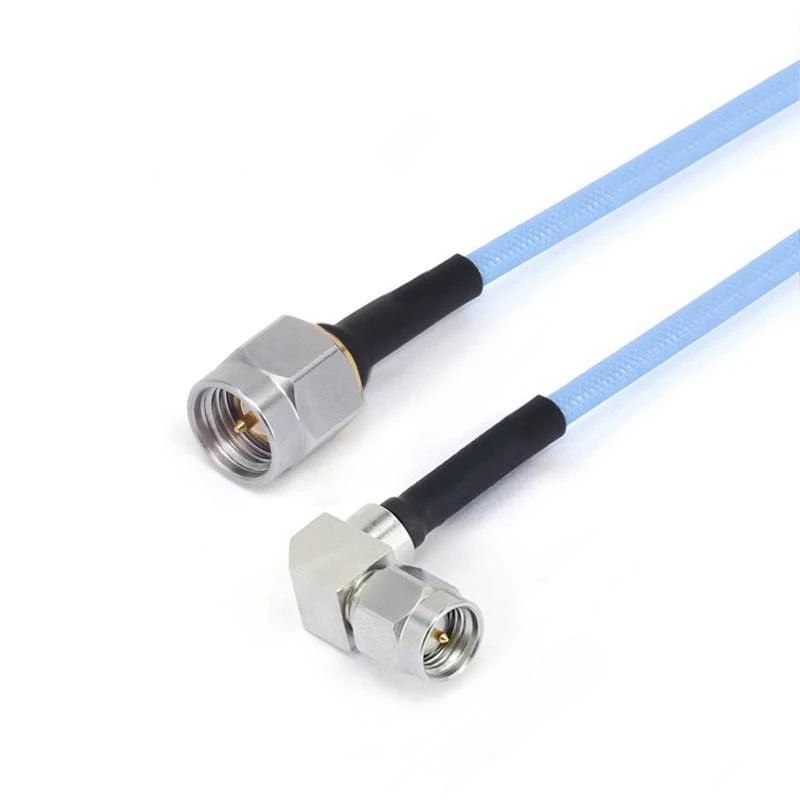

fr 12- smmsmwm-xxx -18 g |
SMA ذكر |
SMA ذكر مع زاوية اليمنى |
DC -18 GHz |
1.35 |
|
|
fr 712- smwmsmwm-xxx -18 g |
SMA ذكر مع زاوية اليمنى |
SMA ذكر مع زاوية اليمنى |
DC -18 GHz |
1.40 |
|
|
fr 712- smmgpf-xxx |
SMA ذكر |
GPO (SMP) أنثى |
DC -26.5 GHz |
1.35 |
|
|
fr 712- smmgpwf-xxx |
SMA ذكر |
أنثى GPO (SMP) مع الزاوية اليمنى |
DC -26.5 GHz |
1.40 |
|
|
fr 712- smmgppf-xxx |
SMA ذكر |
GPPO (mini-SMP) أنثى |
DC -26.5 GHz |
1.35 |
|
|
fr 712- smmgppwf-xxx |
SMA ذكر |
أنثى GPPO (mini-SMP) مع الزاوية اليمنى |
DC -26.5 GHz |
1.40 |
|
|

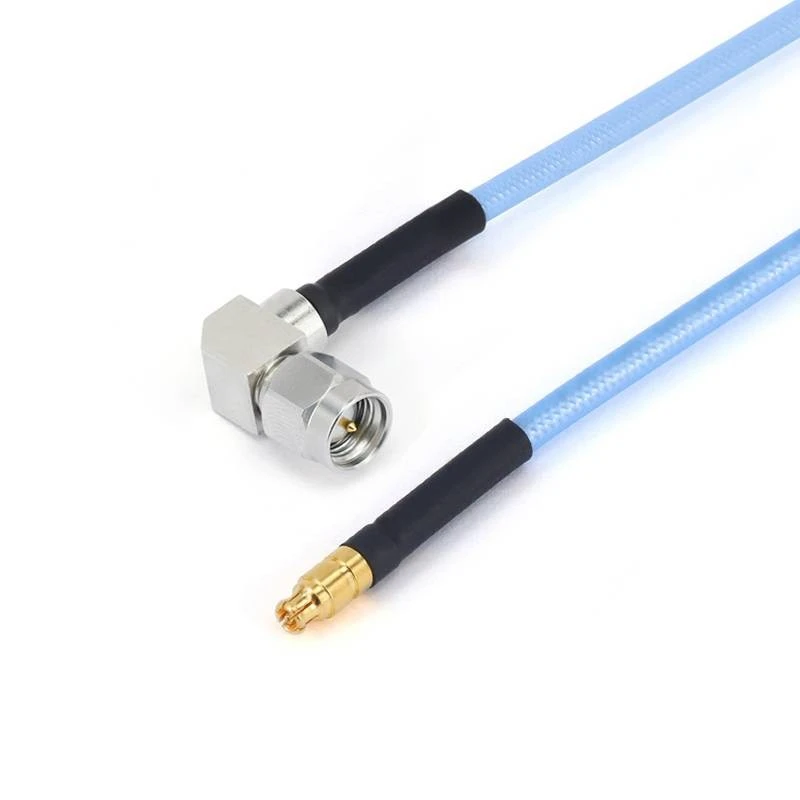

fr 712- smwmgppf-xxx -18 g |
SMA ذكر مع زاوية اليمنى |
GPPO (mini-SMP) أنثى |
DC -18 GHz |
15 ديسيبل |
|
|

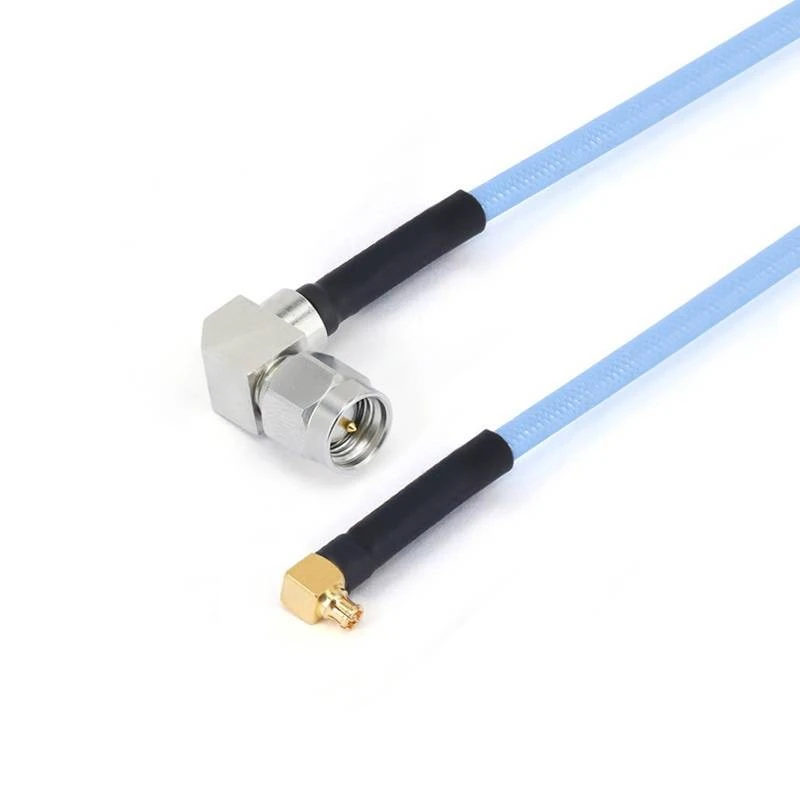

fr 712- smwmgppwf-xxx -18 g |
SMA ذكر مع زاوية اليمنى |
أنثى GPPO (mini-SMP) مع الزاوية اليمنى |
DC -18 GHz |
15 ديسيبل |
|
|
fr 712- smfgpf-xxx |
SMA أنثى |
GPO (SMP) أنثى |
DC -18 GHz |
1.35 |
|
|
fr 712- smffgpf-xxx |
SMA أنثى مع 4 ثقب شفة |
GPO (SMP) أنثى |
DC -18 GHz |
1.35 |
|
|
fr 712- smfgppf-xxx |
SMA أنثى |
GPPO (mini-SMP) أنثى |
DC -26.5 GHz |
1.40 |
|
|
fr 712- smffgppf-xxx |
SMA أنثى مع 4 ثقب شفة |
GPPO (mini-SMP) أنثى |
DC -26.5 GHz |
1.40 |
|
|
fr 712-292 m292m-xxx |
2.92mm ذكر |
2.92mm ذكر |
DC - 40 GHz |
1.44 |
|
|
fr 712-292 mgpf-xxx |
2.92mm ذكر |
GPO (SMP) أنثى |
DC - 40 GHz |
10db |
|
|
fr 712-292 mgpwf-xxx |
2.92mm ذكر |
أنثى GPO (SMP) مع الزاوية اليمنى |
DC - 40 GHz |
10db |
|
|
fr 712-292 fgpf-xxx |
2.92mm أنثى |
GPO (SMP) أنثى |
DC - 40 GHz |
10db |
|
|
fr 712-292 ffgpf-xxx |
2.92mm أنثى مع 4 ثقب شفة |
GPO (SMP) أنثى |
DC - 40 GHz |
10db |
|
|
fr 712-292 mgppf-xxx |
2.92mm ذكر |
GPPO (mini-SMP) أنثى |
DC - 40 GHz |
14 ديسيبل |
|
|
fr 712-292 mgppwf-xxx |
2.92mm ذكر |
أنثى GPPO (mini-SMP) مع الزاوية اليمنى |
DC - 40 GHz |
14 ديسيبل |
|
|
fr 712-292 fgppf-xxx |
2.92mm أنثى |
GPPO (mini-SMP) أنثى |
DC - 40 GHz |
14 ديسيبل |
|
|
fr 712-292 ffgppf-xxx |
2.92mm أنثى مع 4 ثقب شفة |
GPPO (mini-SMP) أنثى |
DC - 40 GHz |
14 ديسيبل |
|
|
fr 712-292 mg3pf-xxx |
2.92mm ذكر |
G3PO (SMPs) أنثى |
DC - 40 GHz |
12 ديسيبل |
|
|
fr 712-292 fg3pf-xxx |
2.92mm أنثى |
G3PO (SMPs) أنثى |
DC - 40 GHz |
12 ديسيبل |
|
|
fr 712-292 ffg3pf-xxx |
2.92mm أنثى مع 4 ثقب شفة |
G3PO (SMPs) أنثى |
DC - 40 GHz |
12 ديسيبل |
|
|
fr 712-185 mg3pf-xxx |
1.85mm ذكر |
G3PO (SMPs) أنثى |
DC - 67 GHz |
10db |
|
|
fr 712-185 fg3pf-xxx |
1.85mm أنثى |
G3PO (SMPs) أنثى |
DC - 67 GHz |
10db |
|
|
fr 712-185 ffg3pf-xxx |
1.85mm أنثى مع 4 ثقب شفة |
G3PO (SMPs) أنثى |
DC - 67 GHz |
10db |
|
FR711/GUT -085- النموذج (بدون سترة FEP) |
|||||
|
صورة |
SKU |
الموصل 1 |
الموصل 2 |
Freqency |
عودة خسارة/VSWR |
|
|
fr 711- smmsmm-xxx |
SMA ذكر |
SMA ذكر |
DC -26.5 GHz |
1.35 |
 |
fr 11- smmsmwm-xxx -18 g |
SMA ذكر |
SMA ذكر مع زاوية اليمنى |
DC -18 GHz |
1.35 |
|
|

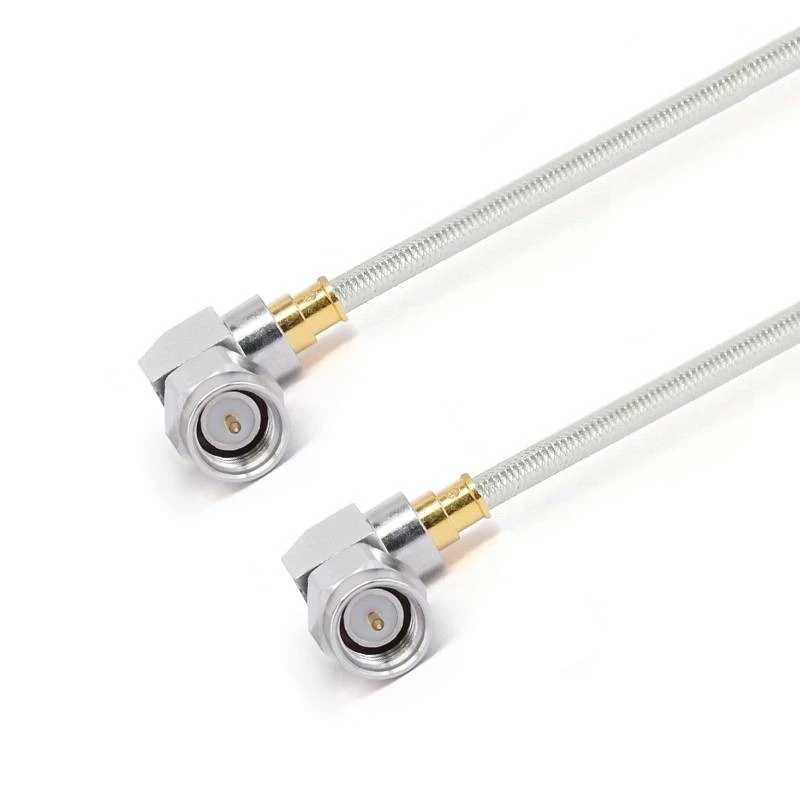

fr 711- smwmsmwm-xxx -18 g |
SMA ذكر مع زاوية اليمنى |
SMA ذكر مع زاوية اليمنى |
DC -18 GHz |
1.40 |
|
|

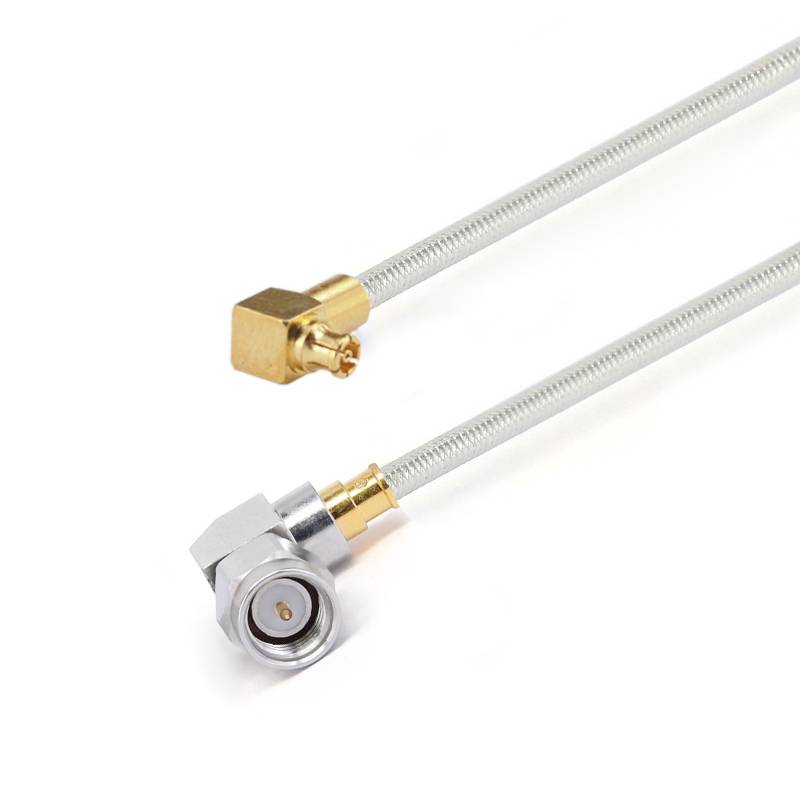

fr 711- smwmgppwf-xxx -18 g |
SMA ذكر مع زاوية اليمنى |
أنثى GPPO (mini-SMP) مع الزاوية اليمنى |
DC -18 GHz |
1.40 |
|
|
fr 711-292 mmmpxm-xxx |
2.92mm ذكر |
MMPX ذكر |
DC -40 GHz |
14 ديسيبل |
|
|
r 711-292 mmmpxf-xxx |
2.92mm ذكر |
MMPX أنثى |
DC -40 GHz |
14 ديسيبل |
|
|
fr 711-24 mmmpxm-xxx |
2.4mm ذكر |
MMPX ذكر |
DC -50 GHz |
12 ديسيبل |
|
|
fr 711-24 mmmpxf-xxx |
2.4mm ذكر |
MMPX أنثى |
DC -50 GHz |
12 ديسيبل |
|
|
fr 711-185 mmmpxm-xxx |
1.85mm ذكر |
MMPX ذكر |
DC -67 GHz |
10db |
|
|
fr 711-185 mmmpxf-xxx |
1.85mm ذكر |
MMPX أنثى |
DC -67 GHz |
10db |
|
|
fr 711-185 mg3pf-xxx |
1.85mm ذكر |
G3PO (SMPS) أنثى |
DC -67 GHz |
10db |
|
|
fr 711-185 fg3pf-xxx |
1.85mm أنثى |
G3PO (SMPS) أنثى |
DC -67 GHz |
10db |
|
|
fr 711-185 ffg3pf-xxx |
1.85mm أنثى مع 4 ثقب شفة |
G3PO (SMPS) أنثى |
DC -67 GHz |
10db |
