سلسلة مستقرة مرحلة فقدان منخفضة
في القطع اليوم - أصبحت الحقول الحافة مثل الاتصالات والاختبار الإلكتروني والقياس ، واستقرار انتقال الإشارة وخصائص الخسارة المنخفضة عوامل أساسية تحدد أداء الأنظمة ، وأصبحت المتطلبات ذات الصلة صارمة بشكل متزايد .
Description
مقدمة المنتج
في القطع اليوم - أصبحت حقول الحافة مثل الاتصالات والاختبار الإلكتروني والقياس ، واستقرار انتقال الإشارة وخصائص الخسارة المنخفضة عوامل أساسية لتحديد أداء الأنظمة ، وأصبحت المتطلبات ذات الصلة بشكل متزايد . السعة ذات الخسارة المنخفضة - و - مرحلة - مرحلة - تجميع الكابلات المستقرة مع الأداء الإضافي ، يلعب دورًا أساسيًا في العدد. ناقل حركة دقيق وفعال .
ميزات بنية المنتج
خصائص خسارة منخفضة ممتازة:
إنها تظهر أداءً منخفضًا للغاية في ظل ظروف التردد المختلفة . مع أخذ نموذج FRU1/GT147A (40 جيجا هرتز) كمثال ، حتى في بيئة تردد عالية تصل إلى 40 جيجا هرتز ، فإن توهينه هو فقط 2 . 85 DB لكل متر.
استقرار مرحلة رائعة:
لديهم خصائص مرحلة مستقرة للغاية . على سبيل المثال ، عندما يعمل FRU1/GT147A بتردد 10 جيجا هرتز ، يمكن أن يصل ثبات الطور الميكانيكي إلى 10 جيجا هرتز/3 درجة ؛ عندما يكون التردد 18 جيجاهرتز ، يمكن أن تصل إلى 18 جيجا هرتز/5 درجة . يمكن أن تقمع هذه المرحلة المستقرة بشكل فعال تقلبات الطور أثناء انتقال الإشارة ، وتجنب تشويه الإشارة إلى حد كبير ، وهذا هو المفتاح للاختبار والتشغيل العالي في الأداء والاختبار. الأنظمة .
تغطية التردد الواسعة:
تحتوي المنتجات على نطاق تغطية واسع للترددات ، تمتد من التيار المباشر (DC) إلى 110 جيجا هرتز . يمكن تكييف نماذج مختلفة من مجموعات الكبل بدقة مع نطاقات تردد مختلفة لتلبية متطلبات التطبيق المتنوعة .
تطبيق المنتج
في اختبار غرفة microwave anechoic ، يقومون بتوصيل أجهزة وأجهزة الاختبار قيد الاختبار ، وخصائص نقل الإشارة المستقرة الخاصة بهم تضمن دقة وموثوقية نتائج الاختبار . كمكونات متصلة مفتاح في الأدوات ، وتوفير الدعم القوي للبحث والتطوير {جينة analyzers eturocts eture ‘extrical extrical‘
ملاحظات مهمة
1. للحصول على تجميعات الكبل المخصصة ، يرجى عدم نسيان ترك معلومات الطول الخاصة بك على صفحة الخروج ؛
2. يمكن تزويد جميع تجميعات الكابل بأزواج أو مجموعات متطابقة مع مرحلة ؛ إذا كنت بحاجة إلى مطابقة الكابلات ، فيرجى إرسال بريد إلكتروني إلينا: sales@flexirf.com

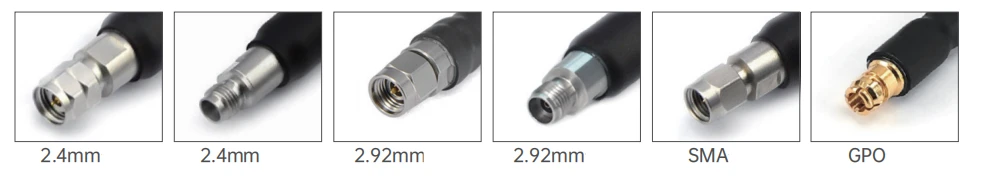

بيانات مواصفات المنتج
|
إعدادات |
|
|

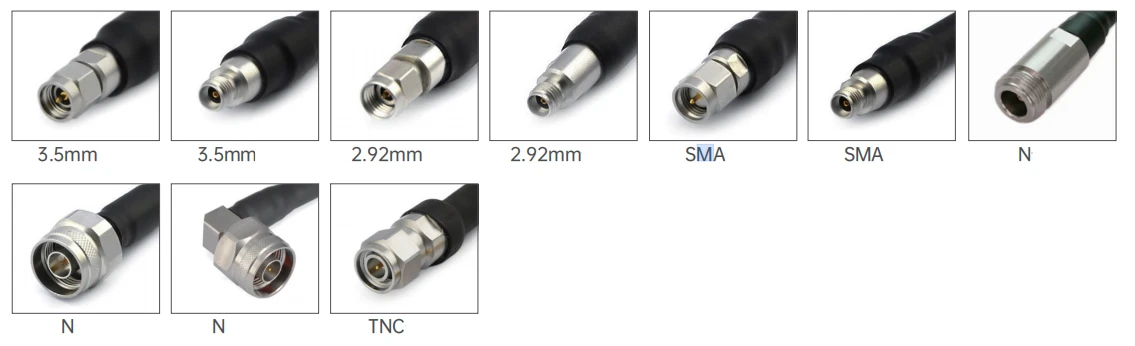

الموصل 1 نوع |
1.85mm/2.4mm/2.92mm/sma/g3po/gppo/n/tnc |
|
الموصل 1 مقاومة |
50 أوم |
|
الموصل 1 قطبية |
معيار |
|
الموصل 2 النوع |
1.85mm/2.4mm/2.92mm/sma/g3po/gppo/n/tnc |
|
الموصل 2 المعاوقة |
50 أوم |
|
الموصل 2 قطبية |
معيار |
|
طريقة موصل جبل |
لا أحد |
|
موصل نمط الجسم |
الزاوية المستقيمة واليمنى |
|
معلومات المواد |
|
|
الاتصال المركز |
مطلي بالذهب النحاسي ، مطلي بالذهب البريليوم. |
|
الاتصال الخارجي |
مطلي بالذهب النحاسي ، ومطلي بالذهب النحاس البريليوم ، والفولاذ المقاوم للصدأ. |
|
جسم |
مطلي بالذهب النحاسي ، الذهب النحاسي البريليوم ، الفولاذ المقاوم للصدأ |
|
عازل |
PEI/PTFE |
|
البيانات البيئية |
|
|
نطاق درجة الحرارة |
-40 درجة إلى +165 درجة |
|
2011/65/الاتحاد الأوروبي (ROHS) |
متوافق |
نوع المنتج
| FRU1/GT147A خسارة منخفضة مستقر مرحلة التجميع (40 جيجا هرتز) | ||||
 |
قطر مادة الهيكل (مم) |
|||
|
1 |
موصل داخلي |
الصلب المطلي بالنحاس المطلي بالفضة |
0.91±0.05 |
|
|
2 |
عازل |
PTFE الصلبة |
2.69±0.05 |
|
|
3 |
التدريع الداخلي |
فرقة النحاس المطلية بالفضة |
2.86±0.05 |
|
|
4 |
التدريع الخارجي |
سلك النحاس المطلي بالفضة |
3.28±0.05 |
|
|
5 |
سترة |
FEP |
3.73±0.13 |
|
| التوهين ، السلطة (حالة الاختبار في مستوى سطح البحر 20 درجة) | |||||
|
التردد (GHz) |
1 |
10 |
18 |
26.5 |
40 |
|
التوهين (ديسيبل/م) |
0.39 |
1.31 |
1.81 |
2.23 |
2.85 |
|
السلطة (ث) |
380 |
120 |
90 |
75 |
65 |
| الخصائص الكهربائية والميكانيكية | |||||||
|
تكرار (GHz) |
مقاومة (Ω) |
معدل النقل |
السعة |
التدريع |
درجة حرارة التشغيل يتراوح |
الحد الأدنى دائرة نصف قطرها الانحناء |
ميكانيكي استقرار المرحلة |
|
40 |
50 |
77% |
86 pf/m |
>100dB |
-65 درجة ~ +165 |
6.35mm |
10 جيجا هرتز/3 درجة 18 جيجا هرتز/5 درجة |
|
النماذج الشائعة والمؤشرات الفنية
|
|||||||
|
صورة |
SKU |
الموصل 1 |
الموصل 2 |
Freqency |
عودة خسارة/VSWR |
|
|

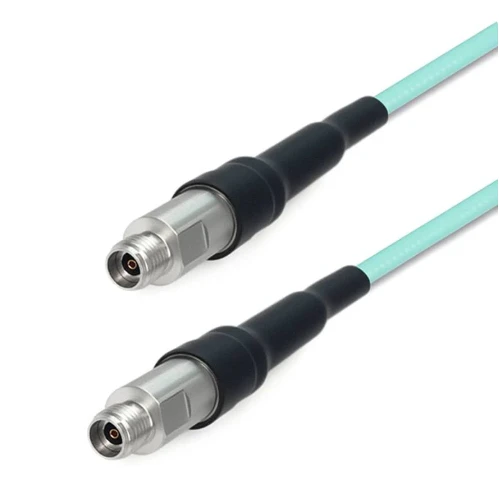

fru 1-292 f292f-xxx |
2.92mm أنثى |
2.92mm أنثى |
DC -40 GHz |
1.44 |
|
|
fru 1-292 m292m-xxx |
2.92mm ذكر |
2.92mm ذكر |
DC -40 GHz |
1.44 |
|
|

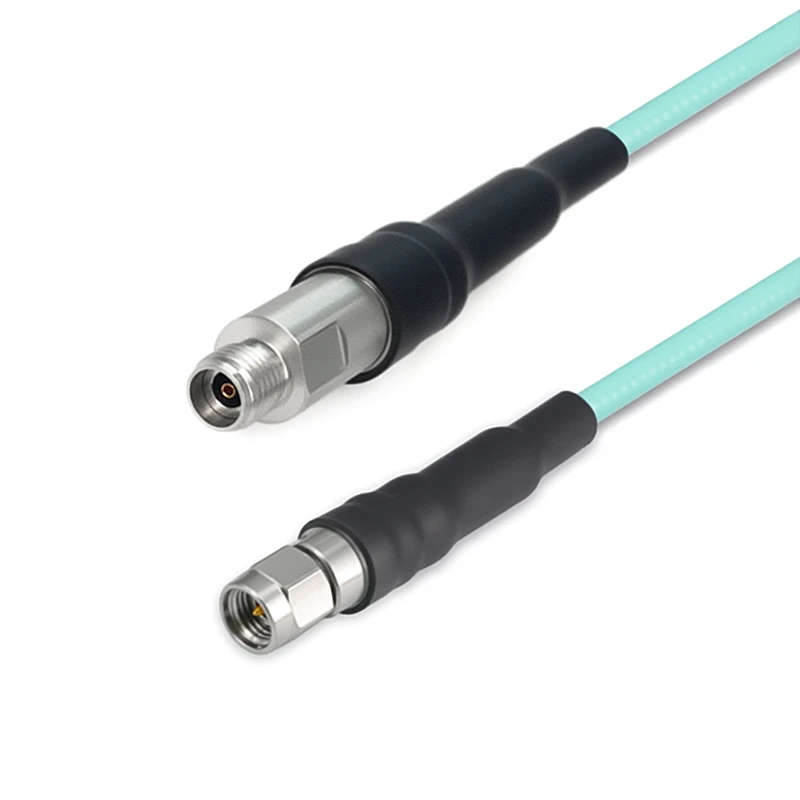

fru 1-292 m292f-xxx |
2.92mm ذكر |
2.92mm أنثى |
DC -40 GHz |
1.44 |
| FRU2/GT3506 انخفاض خسارة مستقرة كابل الطور (65 جيجا هرتز) | ||||
|
|
قطر مادة الهيكل (مم) |
|||
|
1 |
موصل داخلي |
الصلب المطلي بالنحاس المطلي بالفضة |
0.51±0.05 |
|
|
2 |
عازل |
PTFE الصلبة |
1.38±0.05 |
|
|
3 |
التدريع الداخلي |
فرقة النحاس المطلية بالفضة |
1.58±0.05 |
|
|
4 |
التدريع الخارجي |
سلك النحاس المطلي بالفضة |
1.90±0.05 |
|
|
5 |
سترة |
FEP |
2.20±0.13 |
|
| التوهين ، السلطة (حالة الاختبار في مستوى سطح البحر 20 درجة) | ||||||||||
|
التردد (GHz) |
1 |
3 |
6 |
10 |
12 |
16 |
18 |
26.5 |
40 |
67 |
|
التوهين (ديسيبل/م) |
63.7 |
111.9 |
160.4 |
209.87 |
231.1 |
269.5 |
287.1 |
354 |
444 |
593.2 |
|
السلطة (ث) |
55 |
32 |
22 |
17 |
15 |
13 |
12 |
10 |
8 |
6 |
| الخصائص الكهربائية والميكانيكية | |||||||
|
التردد (GHz |
مقاومة (ω) |
معدل النقل |
السعة |
التدريع |
درجة حرارة التشغيل يتراوح |
الحد الأدنى دائرة نصف قطرها الانحناء |
عازلة الصيد الجهد |
|
67 جيجا هرتز |
50Ω |
82% |
94pf/m |
>90dB |
-55 درجة ~ +125 |
11mm |
800V@DC |
|

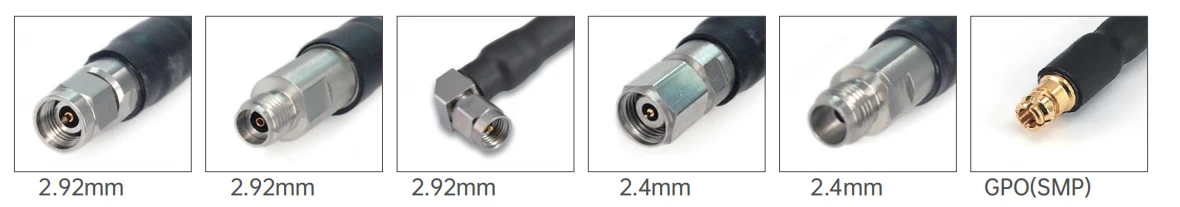

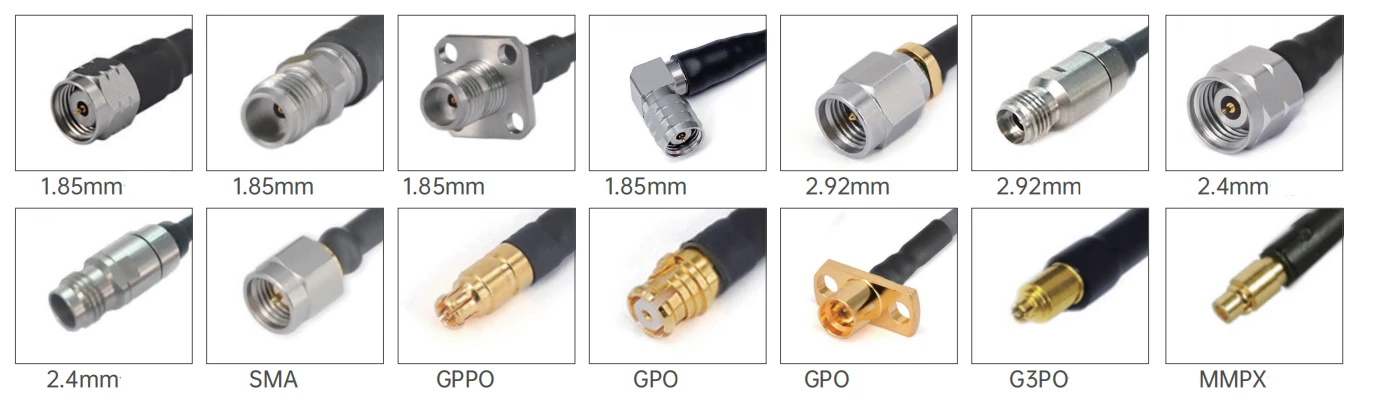

النماذج الشائعة والمؤشرات الفنية
|
|||||||
|
صورة |
SKU |
الموصل 1 |
الموصل 2 |
Freqency |
عودة خسارة/VSWR |
|
|
fru 2- smmsmm-xxx |
SMA ذكر |
SMA ذكر |
DC -26.5 GHz |
1.30 |
|
|
fru 2- smmgpf-xxx |
SMA ذكر |
GPO (SMP) أنثى |
DC -26.5 GHz |
1.35 |
|
|
fru 2- smmgpwf-xxx |
SMA ذكر |
أنثى GPO (SMP) مع الزاوية اليمنى |
DC -26.5 GHz |
12 ديسيبل |
|
|
fru 2- smmgppf-xxx |
SMA ذكر |
GPPO (mini-SMP) أنثى |
DC -26.5 GHz |
13 ديسيبل |
|
|
fru 2- smmgppwf-xxx |
SMA ذكر |
أنثى GPPO (mini-SMP) مع الزاوية اليمنى |
DC -26.5 GHz |
12 ديسيبل |
|
|
fru 2- smffgpf-xxx |
SMA أنثى مع 4 ثقب شفة |
GPO (SMP) أنثى |
DC -18 GHz |
1.30 |
|
|
fru 2- smffgppf-xxx |
SMA أنثى مع 4 ثقب شفة |
GPPO (mini-SMP) أنثى |
DC -18 GHz |
16 ديسيبل |
|
|
fru 2-292 m292m-xxx |
2.92mm ذكر |
2.92mm ذكر |
DC -40 GHz |
1.35 |
|
|
fru 2-292 mgpf-xxx |
2.92mm ذكر |
GPO (SMP) أنثى |
DC -40 GHz |
14 ديسيبل |
|
|

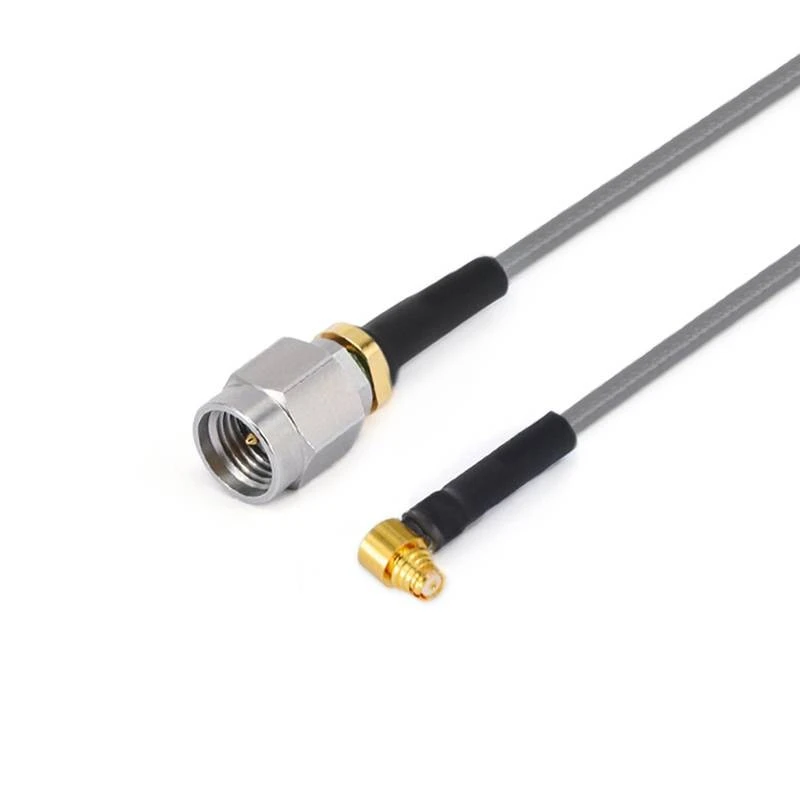

fru 2-292 mgpwf-xxx |
2.92mm ذكر |
أنثى GPO (SMP) مع الزاوية اليمنى |
DC -40 GHz |
12 ديسيبل |
|
|
fru 2-292 mmmpxm-xxx |
2.92mm ذكر |
MMPX ذكر |
DC -40 GHz |
14 ديسيبل |
|
|
fru 2-292 mmmpxf-xxx |
2.92mm ذكر |
MMPX أنثى |
DC -40 GHz |
14 ديسيبل |
|
|
fru 2-292 mg3pf-xxx |
2.92mm ذكر |
G3PO (SMPs) أنثى |
DC -40 GHz |
14 ديسيبل |
|
|
fru 2-292 mgppwf-xxx |
2.92mm ذكر |
أنثى GPPO (mini-SMP) مع الزاوية اليمنى |
DC -40 GHz |
12 ديسيبل |
|
|
fru 2-292 m24m-xxx |
2.92mm ذكر |
2.4mm ذكر |
DC -40 GHz |
1.35 |
|
|
fru 2-292 mgppf-xxx |
2.92mm ذكر |
GPPO (mini-SMP) أنثى |
DC -40 GHz |
14 ديسيبل |
|
|
fru 2-292 fg3pf-xxx |
2.92mm أنثى |
G3PO (SMPs) أنثى |
DC -40 GHz |
14 ديسيبل |
|
|
fru 2-292 ffg3pf-xxx |
2.92mm أنثى مع 4 ثقب شفة |
G3PO (SMPs) أنثى |
DC -40 GHz |
14 ديسيبل |
|
|

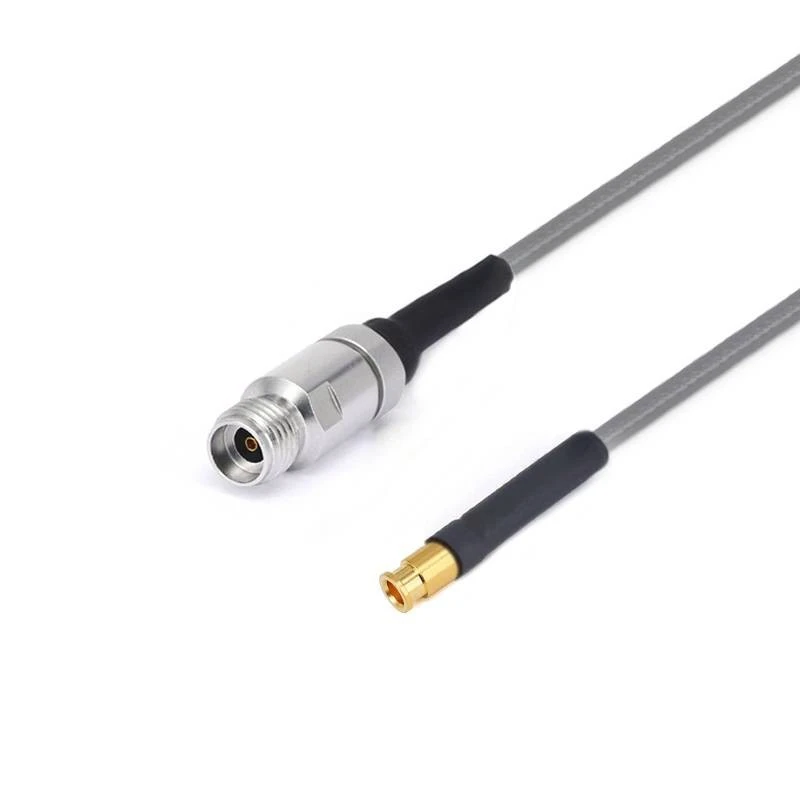

fru 2-292 fmmpxm-xxx |
2.92mm أنثى |
MMPX ذكر |
DC -40 GHz |
14 ديسيبل |
|
|
fru 2-292 ffmmpxm-xxx |
2.92mm أنثى مع 4 ثقب شفة |
MMPX ذكر |
DC -40 GHz |
14 ديسيبل |
|
|
fru 2-292 ffgpf-xxx |
2.92mm أنثى مع 4 ثقب شفة |
GPO (SMP) أنثى |
DC -40 GHz |
14 ديسيبل |
|
|
fru 2-24 m24m-xxx |
2.4mm ذكر |
2.4mm ذكر |
DC -50 GHz |
1.44 |
|
|
fru 2-24 mgpf-xxx |
2.4mm ذكر |
GPO (SMP) أنثى |
DC -40 GHz |
14 ديسيبل |
|
|
fru 2-24 mgpwf-xxx |
2.4mm ذكر |
أنثى GPO (SMP) مع الزاوية اليمنى |
DC -40 GHz |
12 ديسيبل |
|
|
fru 2-24 mmmpxm-xxx |
2.4mm ذكر |
MMPX ذكر |
DC -50 GHz |
10db |
|
|
fru 2-24 mmmpxm-xxx |
2.4mm ذكر |
MMPX ذكر |
DC -50 GHz |
10db |
|
|
fru 2-24 mgppf-xxx |
2.4mm ذكر |
GPPO (mini-SMP) أنثى |
DC -50 GHz |
10db |
|
|
fru 2-24 mgppwf-xxx |
2.4mm ذكر |
أنثى GPPO (mini-SMP) مع الزاوية اليمنى |
DC -50 GHz |
10db |
|
|
fru 2-24 ffgpf-xxx |
2.4 مم أنثى مع 4 ثقب شفة |
GPO (SMP) أنثى |
DC -50 GHz |
10db |
|
|
fru 2-24 ffgppf-xxx |
2.4 مم أنثى مع 4 ثقب شفة |
GPPO (mini-SMP) أنثى |
DC -50 GHz |
10db |
|
|

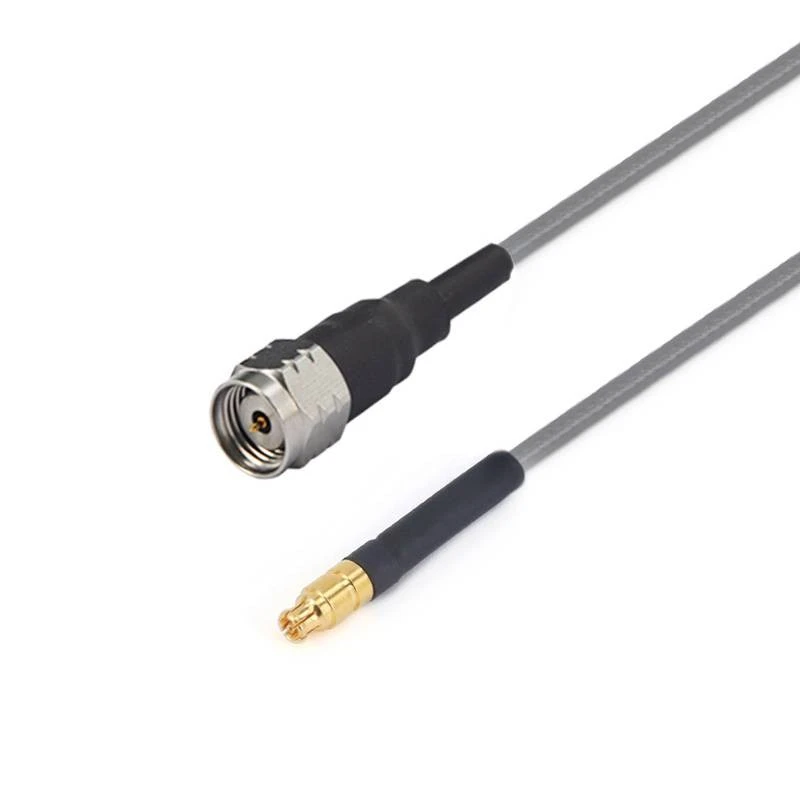

fru 2-185 mgppf-xxx |
1.85mm ذكر |
GPPO (mini-SMP) أنثى |
DC -67 GHz |
10db |
|
|
fru 2-185 wmgppf-xxx |
1.85mm ذكر مع زاوية اليمنى |
GPPO (mini-SMP) أنثى |
DC -67 GHz |
10db |
|
|
fru 2-185 mg3pf-xxx |
1.85mm ذكر |
G3PO (SMPs) أنثى |
DC -67 GHz |
10db |
|
|
fru 2-185 mmmpxm-xxx |
1.85mm ذكر |
MMPX ذكر |
DC -67 GHz |
10db |
|
|
fru 2-185 mmmpxf-xxx |
1.85mm ذكر |
MMPX أنثى |
DC -67 GHz |
10db |
|
|
fru 2-185 fgppf-xxx |
1.85mm أنثى |
GPPO (mini-SMP) أنثى |
DC -67 GHz |
10db |
|
|
fru 2-185 ffgppf-xxx |
1.85mm أنثى مع 4 ثقب شفة |
GPPO (mini-SMP) أنثى |
DC -67 GHz |
10db |
|
|
fru 2-185 fg3pf-xxx |
1.85mm أنثى |
G3PO (SMPs) أنثى |
DC -67 GHz |
10db |
|
|
fru 2-185 ffg3pf-xxx |
1.85mm أنثى مع 4 ثقب شفة |
GPPO (mini-SMP) أنثى |
DC -67 GHz |
10db |
|
|
fru 2-185 fmmpxm-xxx |
1.85mm أنثى |
MMPX ذكر |
DC -67 GHz |
10db |
|
|
fru 2-185 fmmpxf-xxx |
1.85mm أنثى |
MMPX أنثى |
DC -67 GHz |
10db |
| FRU3/GT3507 LOM LOSS STIBLE CABLE CABLE (40GHz) | ||||
|
|
قطر مادة الهيكل (مم) |
|||
|
1 |
موصل داخلي |
الصلب المطلي بالنحاس المطلي بالفضة |
0.91±0.05 |
|
|
2 |
عازل |
PTFE الصلبة |
2.69±0.05 |
|
|
3 |
التدريع الداخلي |
فرقة النحاس المطلية بالفضة |
2.86±0.05 |
|
|
4 |
التدريع الخارجي |
سلك النحاس المطلي بالفضة |
3.28±0.05 |
|
|
5 |
سترة |
FEP |
3.73±0.13 |
|
| التوهين ، السلطة (حالة الاختبار في مستوى سطح البحر 20 درجة) | |||||
|
التردد (GHz) |
1 |
10 |
18 |
26.5 |
40 |
|
التوهين (ديسيبل/م) |
0.39 |
1.31 |
1.81 |
2.23 |
2.85 |
|
السلطة (ث) |
380 |
120 |
90 |
75 |
65 |
|
الخصائص الكهربائية والميكانيكية |
|||||||
|
التردد (GHz) |
مقاومة (ω) |
معدل النقل |
السعة |
التدريع |
درجة حرارة التشغيل يتراوح |
الحد الأدنى دائرة نصف قطرها الانحناء |
ميكانيكي استقرار المرحلة |
|
40 |
50 |
85% |
86 pf/m |
>90dB |
-65 درجة ~ +165 |
11mm |
10 جيجا هرتز/3 درجة 18 جيجا هرتز/5 درجة |
|
النماذج الشائعة والمؤشرات الفنية
|
|||||||
|
صورة |
SKU |
الموصل 1 |
الموصل 2 |
Freqency |
عودة خسارة/VSWR |
|
|
fru 3-292 m292m-xxx |
2.92mm ذكر |
2.92mm ذكر |
DC -40 GHz |
1.44 |
|
|
fru 3-292 m24m-xxx |
2.92mm ذكر |
2.4mm ذكر |
DC -40 GHz |
1.35 |
|
|
fru 3-24 m24m-xxx |
2.4mm ذكر |
2.4mm ذكر |
DC -40 GHz |
1.35 |
| Fra3/GT2501 انخفاض خسارة مستقرة كابل الطور (26.5 جيجا هرتز) | ||||
|
|
قطر مادة الهيكل (مم) |
|||
|
1 |
موصل داخلي |
الصلب المطلي بالنحاس المطلي بالفضة |
1.45±0.05 |
|
|
2 |
عازل |
PTFE الصلبة |
3.99±0.05 |
|
|
3 |
التدريع الداخلي |
فرقة النحاس المطلية بالفضة |
4.19±0.05 |
|
|
4 |
التدريع الخارجي |
سلك النحاس المطلي بالفضة |
4.42±0.05 |
|
|
5 |
سترة |
FEP |
5.21±0.13 |
|
| التوهين ، السلطة (حالة الاختبار في مستوى سطح البحر 20 درجة) | |||||
|
التردد (GHz) |
1 |
5 |
10 |
18 |
26.5 |
|
التوهين (ديسيبل/م) |
0.26 |
0.52 |
0.76 |
1.05 |
1.28 |
|
السلطة (ث) |
800 |
350 |
--- |
100 |
--- |
|
الخصائص الكهربائية والميكانيكية |
|||||||
|
التردد (GHz) |
مقاومة (ω) |
معدل النقل |
السعة |
التدريع |
درجة حرارة التشغيل يتراوح |
الحد الأدنى دائرة نصف قطرها الانحناء |
ميكانيكي استقرار المرحلة |
|
26.5 |
50 |
80.4% |
86 pf/m |
>100dB |
-65 درجة ~ +165 |
6.35mm |
10 جيجا هرتز/3 درجة 18 جيجا هرتز/5 درجة |
|
النماذج الشائعة والمؤشرات الفنية
|
|||||||
|
صورة |
SKU |
الموصل 1 |
الموصل 2 |
Freqency |
عودة خسارة/VSWR |
|
|

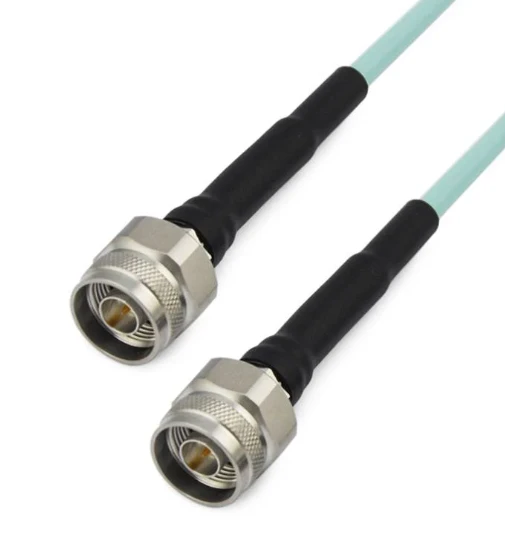

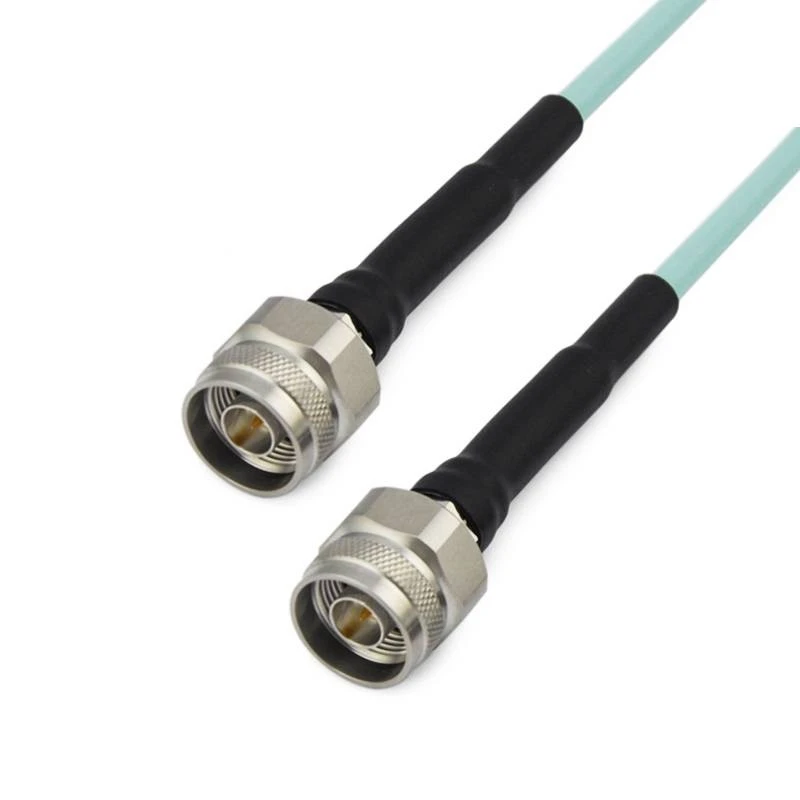

fra 3- nmnm-xxx |
ن ذكر |
ن ذكر |
DC -18 GHz |
1.25 |
|
|

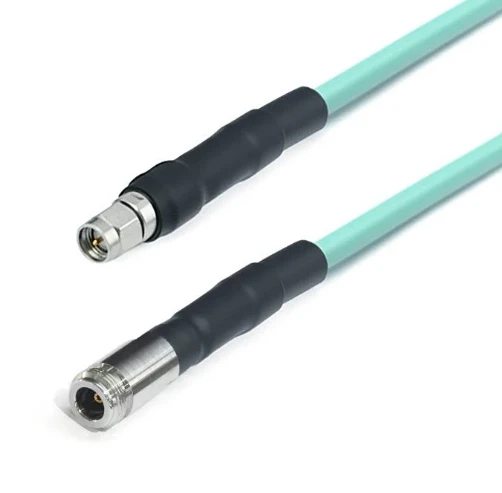

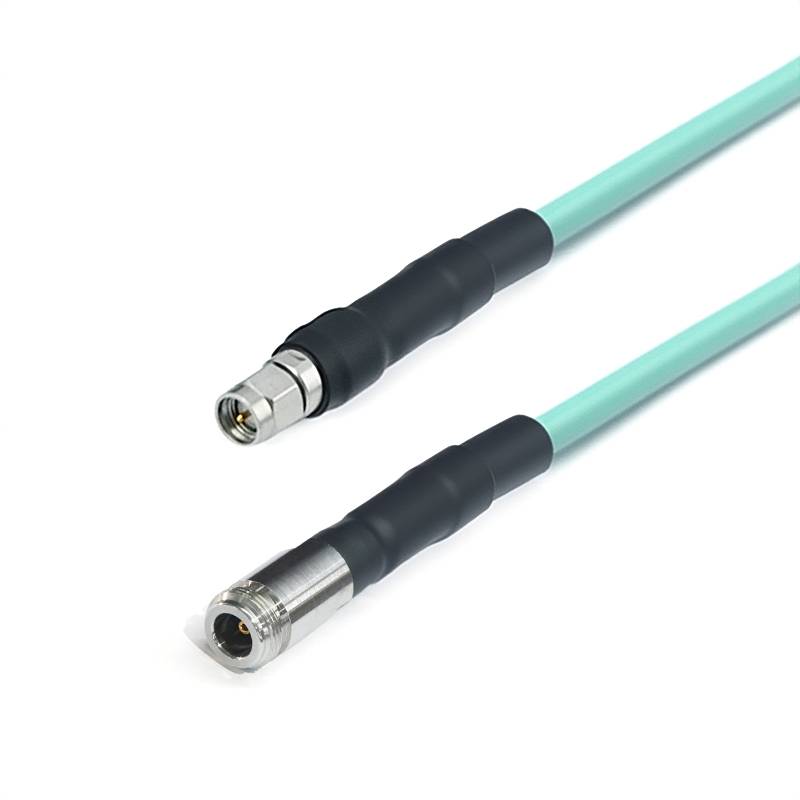

fra 3- nfsmm-xxx |
ن أنثى |
SMA ذكر |
DC -18 GHz |
1.25 |
|
|

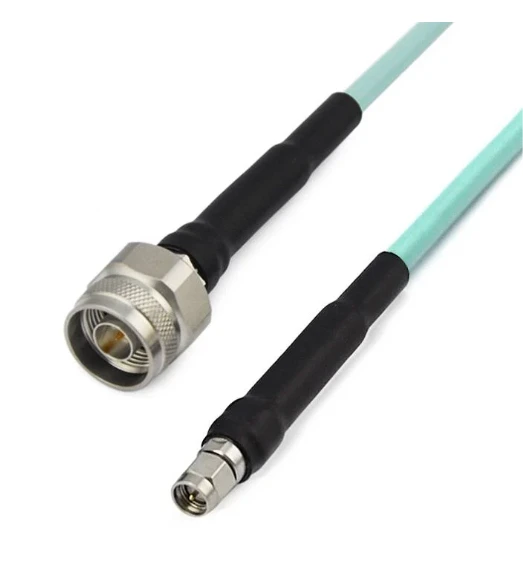

fra 3- nmsmm-xxx |
ن ذكر |
SMA ذكر |
DC -18 GHz |
1.25 |
|
|

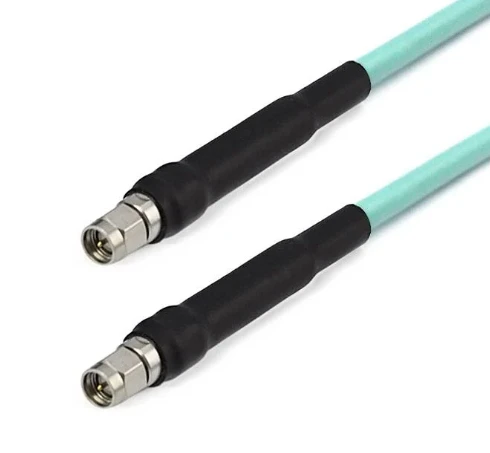

fra 3- smmsmm-xxx |
SMA ذكر |
SMA ذكر |
DC -18 GHz |
1.25 |
|
|

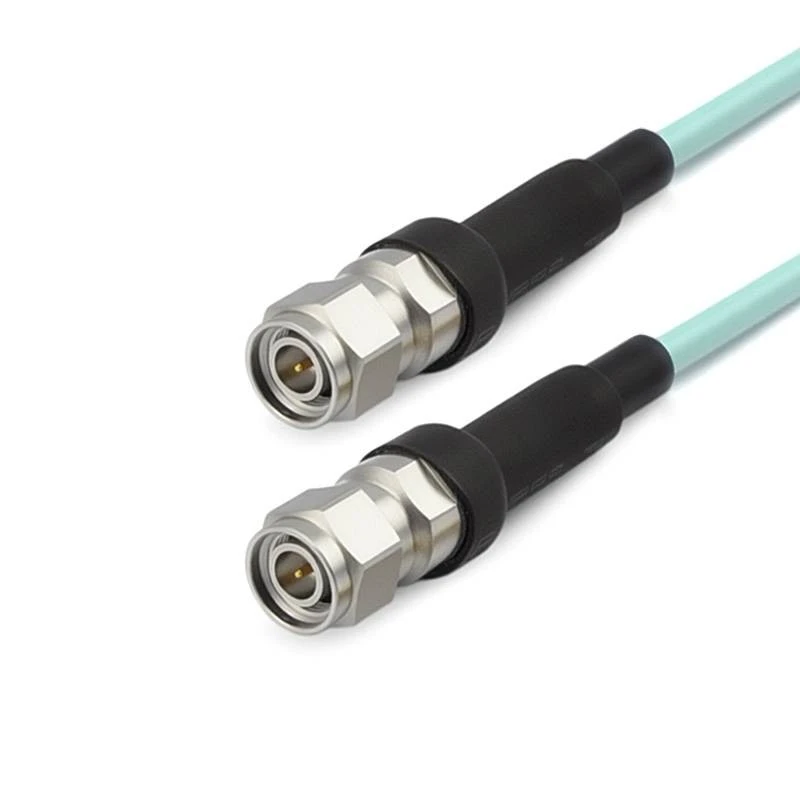

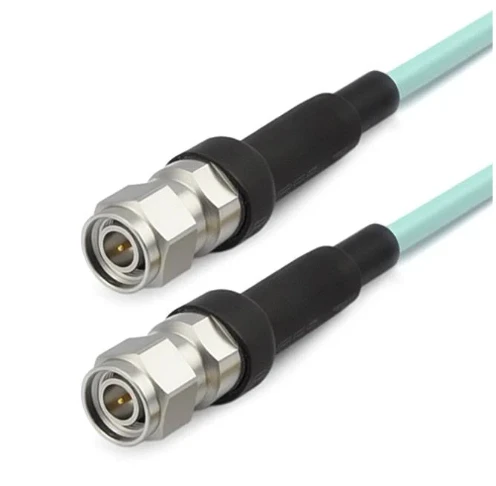

fra 3- tncmtncm-xxx |
TNC ذكر |
TNC ذكر |
DC -18 GHz |
1.30 |
