كابلات اختبار الغرض العام
يتم استخدام كابلات اختبار الأغراض العامة على نطاق واسع في حقول مثل الاختبار الإلكتروني ، مع خصائص متعددة لتلبية متطلبات الاستخدام المتنوعة . من حيث الموصلات ، يقدم هذا الكبل أنواعًا مختلفة من الموصلات ، بما في ذلك 1. 85mm ، 2 {}} جميع الموصلات لها مقاومة 50 أوم وقطبية قياسية.
الوصف
كابلات اختبار الغرض العام
يتم استخدام كابلات اختبار الأغراض العامة على نطاق واسع في حقول مثل الاختبار الإلكتروني ، مع خصائص متعددة لتلبية متطلبات الاستخدام المتنوعة . من حيث الموصلات ، يقدم هذا الكبل أنواعًا مختلفة من الموصلات ، بما في ذلك 1 . 85mm ، 2 {} جميع الموصلات لها مقاومة 50 أوم وقطبية قياسية. علاوة على ذلك ، تحتوي الموصلات على طرق تثبيت متعددة ، بما في ذلك أنواع الزاوية المستقيمة واليمين ، والتي يمكن تكييفها بمرونة مع واجهات أجهزة مختلفة.
مقدمة المنتج
فيما يتعلق باختيار المواد ، تم تصنيع الاتصال المركزي ، والاتصال الخارجي ، والجسم الرئيسي ، من مواد مثل النحاس المطلي بالذهب ، ونحاس البريليوم مطلي بالذهب ، أو الفولاذ المقاوم للصدأ الممر ، والذي يكون له موصلية كهربائية جيدة ومقاومة للتآكل {1} الصلب ، طبقة العزل هي PTFE صلبة ، وتتكون الطبقة التدريبية من الشريط النحاسي المطلي بالفضة والأسلاك النحاسية ، ويصنع الغمد من مادة FEP . هذا ليس فقط دروعًا فعالًا تتداخل الإشارات ولكن لديها أيضًا قوة ميكانيكية ومقاومة بيئية .
تطبيق المنتج
أثناء البحث والتطوير والإنتاج واختبار محطات قاعدة الاتصالات ، والهواتف المحمولة ، ومعدات الاتصالات الأقمار الصناعية ، إلخ . ، هناك حاجة إلى كابلات اختبار الغرض - لتوصيل أدوات الاختبار المختلفة بأجهزة الاتصال لضمان نقل الإشارة المستقرة ، وذلك للاختبار بدقة مؤشرات أداء مختلفة للمعدات ، مثل قوة الإشارة ، وخصائص التردد ، و E. المحطات ، يتم استخدام هذا النوع من الكابل لتوصيل مولدات الإشارات ، ومحللات الطيف ، وغيرها من المعدات لاختبار الدقة في أداء الترددات للراديو للمحطات الأساسية ، مما يضمن أن المحطات الأساسية يمكن أن توفر خدمات اتصال مستقرة وفعالة .
ملاحظات مهمة
1. للحصول على تجميعات الكبل المخصصة ، يرجى عدم نسيان ترك معلومات الطول الخاصة بك على صفحة الخروج ؛
2. يمكن تزويد جميع تجميعات الكابل بأزواج أو مجموعات متطابقة مع مرحلة ؛ إذا كنت بحاجة إلى مطابقة الكابلات ، فيرجى إرسال بريد إلكتروني إلينا: sales@flexirf.com
بيانات مواصفات المنتج
|
إعدادات |
|
|
الموصل 1 نوع |

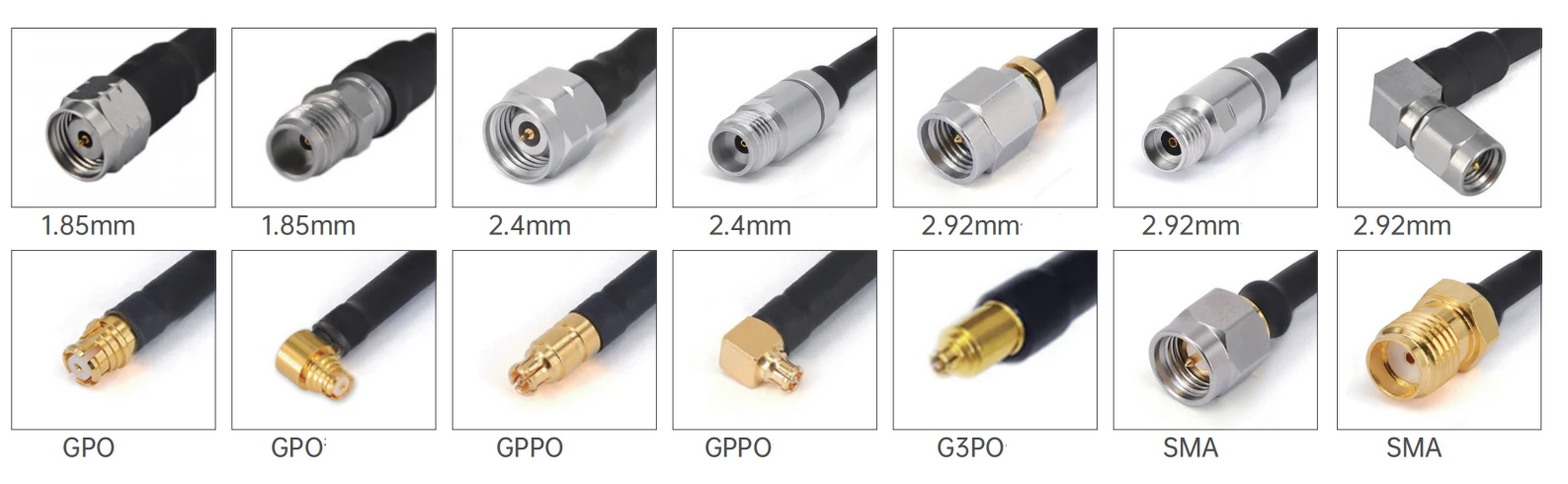

1.85mm/2.4mm/2.92mm/sma/g3po/gppo/n |
|
الموصل 1 مقاومة |
50 أوم |
|
الموصل 1 قطبية |
معيار |
|
الموصل 2 النوع |
1.85mm/2.4mm/2.92mm/sma/g3po/gppo/n |
|
الموصل 2 المعاوقة |
50 أوم |
|
الموصل 2 قطبية |
معيار |
|
طريقة موصل جبل |
لا أحد |
|
موصل نمط الجسم |
الزاوية المستقيمة واليمنى |
|
معلومات المواد |
|
|
الاتصال المركز |
مطلي بالذهب النحاسي ، مطلي بالذهب البريليوم. |
|
الاتصال الخارجي |
مطلي بالذهب النحاسي ، ومطلي بالذهب النحاس البريليوم ، والفولاذ المقاوم للصدأ. |
|
جسم |
مطلي بالذهب النحاسي ، الذهب النحاسي البريليوم ، الفولاذ المقاوم للصدأ |
|
عازل |
PEI/PTFE |
|
البيانات البيئية |
|
|
نطاق درجة الحرارة |
-40 درجة إلى +165 درجة |
|
2011/65/الاتحاد الأوروبي (ROHS) |
متوافق |
|
مواصفات الكابل |
|
|
قائد المركز |
فضي مطلي النحاس |
|
عازل |
PTFE الصلبة |
|
اثنين من التدريع |
شريط النحاس المطلي بالفضة والأسلاك |
|
سترة |
FEP |
|
السعة (PF/M) |
95.1 |
|
سرعة الانتشار (٪) |
70 |
|
فعالية التدريع |
<-100dB @ 1GHz |
|
معالجة السلطة |
10watt @ 18GHz على مستوى سطح البحر ، VSWR1.0 |
نوع المنتج
| GAF71/RG405SS 405 Series Serviel Cable Assembly | ||||
 |
قطر مادة الهيكل (مم) |
|||
|
1 |
موصل داخلي |
الصلب المطلي بالنحاس المطلي بالفضة |
0.51±0.05 |
|
|
2 |
عازل |
PTFE الصلبة |
1.63±0.05 |
|
|
3 |
التدريع الداخلي |
فرقة النحاس المطلية بالفضة |
1.80±0.05 |
|
|
4 |
التدريع الخارجي |
سلك النحاس المطلي بالفضة |
2.18±0.05 |
|
|
5 |
سترة |
FEP |
2.54±0.1 |
|
| التوهين ، السلطة (حالة الاختبار في مستوى سطح البحر 20 درجة) | |||||||
|
التردد (GHz) |
1 |
3 |
5 |
10 |
15 |
18 |
20 |
|
التوهين (ديسيبل/م) |
0.75 |
1.29 |
1.71 |
2.56 |
3.22 |
3.57 |
3.80 |
|
التوهين (ديسيبل/قدم) |
0.229 |
0.393 |
0.521 |
0.780 |
0.981 |
1.008 |
1.115 |
|
النماذج الشائعة والمؤشرات الفنية
|
|||||
|
صورة |
SKU |
الموصل 1 |
الموصل 2 |
Freqency |
عودة خسارة/VSWR |
 |

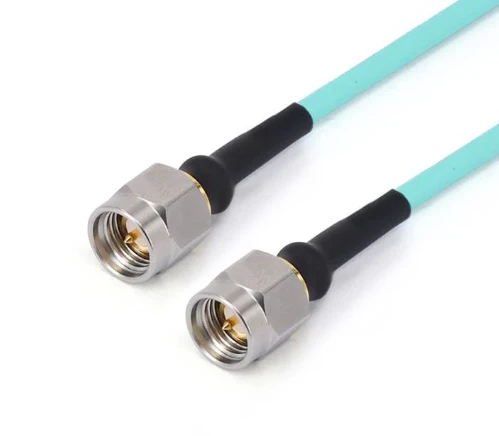

frf 71- smmsmm-xxx |
SMA ذكر |
SMA ذكر |
DC -26.5 GHz |
1.30 |
 |

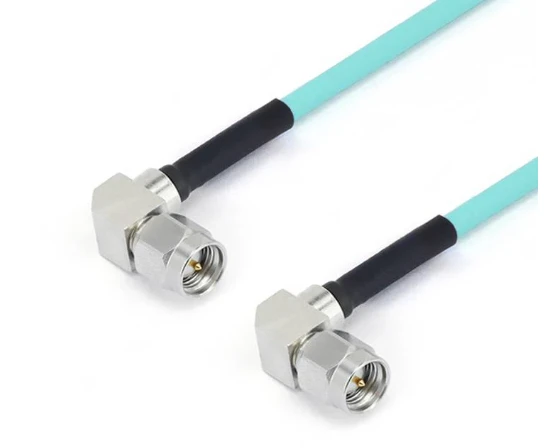

frf 71- smwmsmwm-xxx -18 g |
SMA ذكر مع زاوية اليمنى |
SMA ذكر مع زاوية اليمنى |
DC -18 GHz |
1.30 |
 |

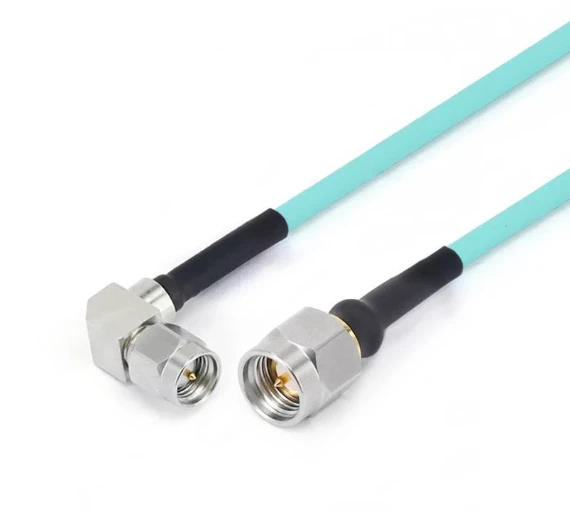

frf 71- smmsmwm-xxx -18 g |
SMA ذكر |
SMA ذكر مع زاوية اليمنى |
DC -18 GHz |
1.30 |
 |
frf 71- smmgpf-xxx |
SMA ذكر |
GPO (SMP) أنثى |
DC -26.5 GHz |
1.35 |
 |
frf 71- smmgpwf-xxx |
SMA ذكر |
أنثى GPO (SMP) مع الزاوية اليمنى |
DC -26.5 GHz |
1.35 |
 |
frf 71- smfgpf-xxx |
SMA أنثى |
GPO (SMP) أنثى |
DC -26.5 GHz |
1.35 |
 |
frf 71- smffgpf-xxx |
SMA أنثى مع 4 ثقب شفة |
GPO (SMP) أنثى |
DC -26.5 GHz |
1.35 |
 |
frf 71- smmgppf-xxx |
SMA ذكر |
GPPO (mini-SMP) أنثى |
DC -26.5 GHz |
14 ديسيبل |
 |
frf 71- smmgppwf-xxx |
SMA ذكر |
أنثى GPPO مع الزاوية اليمنى |
DC -26.5 GHz |
14 ديسيبل |
 |
frf 71- smwmgppf-xxx -18 g |
SMA ذكر مع زاوية اليمنى |
GPPO (mini-SMP) أنثى |
DC -18 GHz |
15 ديسيبل |
 |
frf 71- smwmgppwf-xxx -18 g |
SMA ذكر مع زاوية اليمنى |
أنثى GPPO مع الزاوية اليمنى |
DC -18 GHz |
15 ديسيبل |
 |
frf 71- smfgppf-xxx |
SMA أنثى |
GPPO (mini-SMP) أنثى |
DC -26.5 GHz |
14 ديسيبل |
 |
frf 71- smffgppf-xxx |
SMA أنثى مع 4 ثقب شفة |
GPPO (mini-SMP) أنثى |
DC -26.5 GHz |
14 ديسيبل |
 |
frf 71-292 m292m-xxx |
2.92mm ذكر |
2.92mm ذكر |
DC -40 GHz |
1.35 |
 |
frf 71-292 mgpf-xxx |
2.92mm ذكر |
GPO (SMP) أنثى |
DC -40 GHz |
14 ديسيبل |
 |
frf 71-292 mgpwf-xxx |
2.92mm ذكر |
أنثى GPO (SMP) مع الزاوية اليمنى |
DC -40 GHz |
12 ديسيبل |
 |
frf 71-292 fgpf-xxx |
2.92mm أنثى |
GPO (SMP) أنثى |
DC -40 GHz |
14 ديسيبل |
 |
frf 71-292 ffgpf-xxx |
2.92mm أنثى مع 4 ثقب شفة |
GPO (SMP) أنثى |
DC -40 GHz |
14 ديسيبل |
 |
frf 71-292 mgppf-xxx |
2.92mm ذكر |
GPPO (mini-SMP) أنثى |
DC -40 GHz |
14 ديسيبل |
 |
frf 71-292 fgppf-xxx |
2.92mm أنثى |
GPPO (mini-SMP) أنثى |
DC -40 GHz |
14 ديسيبل |
 |
frf 71-292 ffgppf-xxx |
2.92mm أنثى مع 4 ثقب شفة |
GPPO (mini-SMP) أنثى |
DC -40 GHz |
14 ديسيبل |
 |
frf 71-292 mgppwf-xxx |
2.92mm ذكر |
أنثى GPPO (mini-SMP) مع الزاوية اليمنى |
DC -40 GHz |
12 ديسيبل |
 |
frf 71-292 mg3pf-xxx |
2.92mm ذكر |
G3PO (SMPs) أنثى |
DC -40 GHz |
14 ديسيبل |
 |
frf 71-292 fg3pf-xxx |
2.92mm أنثى |
G3PO (SMPs) أنثى |
DC -40 GHz |
14 ديسيبل |
 |
frf 71-292 ffg3pf-xxx |
2.92mm أنثى مع 4 ثقب شفة |
G3PO (SMPs) أنثى |
DC -40 GHz |
14 ديسيبل |
 |
frf 71-24 m24m-xxx |
2.4mm ذكر |
2.4mm ذكر |
DC -50 GHz |
14 ديسيبل |
 |
frf 71-24 fgpf-xxx |
2.4mm أنثى |
GPO (SMP) أنثى |
DC -40 GHz |
12 ديسيبل |
 |
frf 71-24 ffgpf -100 |
2.4 مم أنثى مع 4 ثقب شفة |
GPO (SMP) أنثى |
DC -40 GHz |
12 ديسيبل |
 |
frf 71-24 mgpwf-xxx |
2.4mm ذكر |
أنثى GPO (SMP) مع الزاوية اليمنى |
DC -40 GHz |
10db |
 |
frf 71-24 mgppf-xxx |
2.4mm ذكر |
GPPO (mini-SMP) أنثى |
DC -40 GHz |
12 ديسيبل |
 |
frf 71-24 mgppwf-xxx |
2.4mm ذكر |
أنثى GPPO (mini-SMP) مع الزاوية اليمنى |
DC -40 GHz |
10db |
 |
frf 71-24 fgppf-xxx |
2.4mm أنثى |
GPPO (mini-SMP) أنثى |
DC -40 GHz |
12 ديسيبل |
 |
frf 71-24 ffgppf-xxx |
2.4 مم أنثى مع 4 ثقب شفة |
GPPO (mini-SMP) أنثى |
DC -40 GHz |
12 ديسيبل |
 |
frf 71-185 mg3pf-xxx |
1.85mm ذكر |
G3PO (SMPs) أنثى |
DC - 67 GHz |
10db |
 |
frf 71-185 fg3pf-xxx |
1.85mm أنثى |
G3PO (SMPs) أنثى |
DC - 67 GHz |
10db |
 |
frf 71-185 ffg3pf-xxx |
1.85mm مع 4 ثقب شفة |
G3PO (SMPs) أنثى |
DC - 67 GHz |
10db |
|

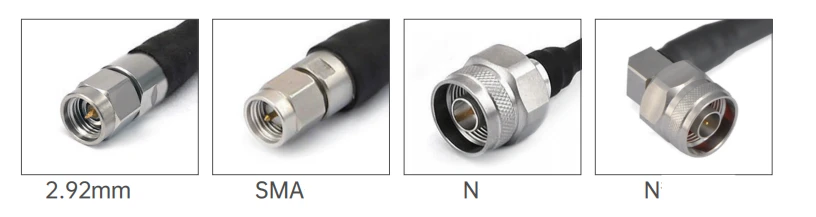

GAF72/RG402SS 402 سلسلة مجموعة كابل مرنة |
||||||
|
قطر مادة الهيكل (مم) |
||||||
 |
1 |
موصل داخلي |
الصلب المطلي بالنحاس المطلي بالفضة |
0.92±0.05 |
||
|
2 |
عازل |
PTFE الصلبة |
2.97±0.05 |
|||
|
3 |
التدريع الداخلي |
فرقة النحاس المطلية بالفضة |
3.25±0.05 |
|||
|
4 |
التدريع الخارجي |
سلك النحاس المطلي بالفضة |
3.58±0.1 |
|||
|
5 |
سترة |
FEP |
4.12±0.13 |
|||
| التوهين ، السلطة (حالة الاختبار في مستوى سطح البحر 20 درجة) | |||||||
|
التردد (GHz) |
1 |
3 |
5 |
10 |
15 |
18 |
20 |
|
التوهين (ديسيبل/م) |
0.41 |
0.74 |
0.98 |
1.47 |
1.87 |
2.10 |
2.24 |
|
التوهين (ديسيبل/قدم) |
0.125 |
0.226 |
0.299 |
0.448 |
0.570 |
0.640 |
0.683 |
|
النماذج الشائعة والمؤشرات الفنية
|
|||||
|
صورة |
SKU |
الموصل 1 |
الموصل 2 |
Freqency |
عودة خسارة/VSWR |
|
|
frf 72- smmsmm-xxx |
SMA ذكر |
SMA ذكر |
DC -26.5 GHz |
1.30 |
|
|

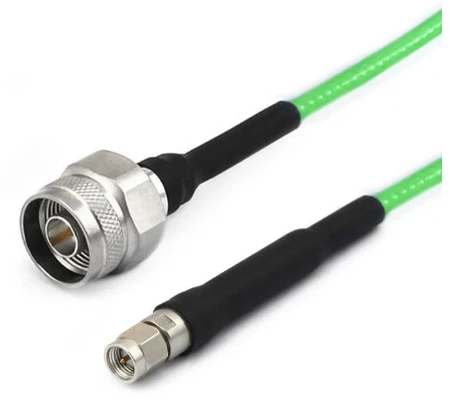

frf 72- nmsmm-xxx |
ن ذكر |
SMA ذكر |
DC -18 GHz |
1.25 |
|
|

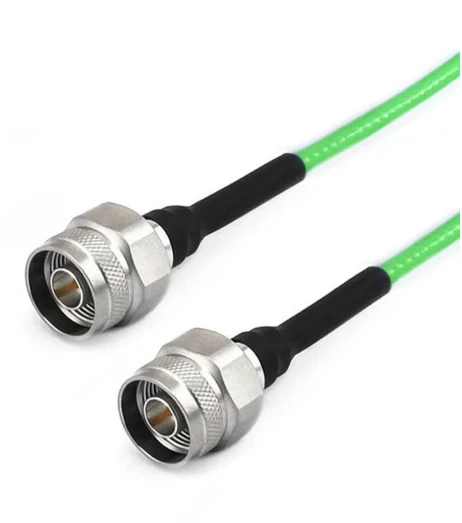

frf 72- nmnm-xxx |
ن ذكر |
ن ذكر |
DC -18 GHz |
1.25 |
