مبدأ العمل لهوائي القرن

1. الهيكل الأساسي

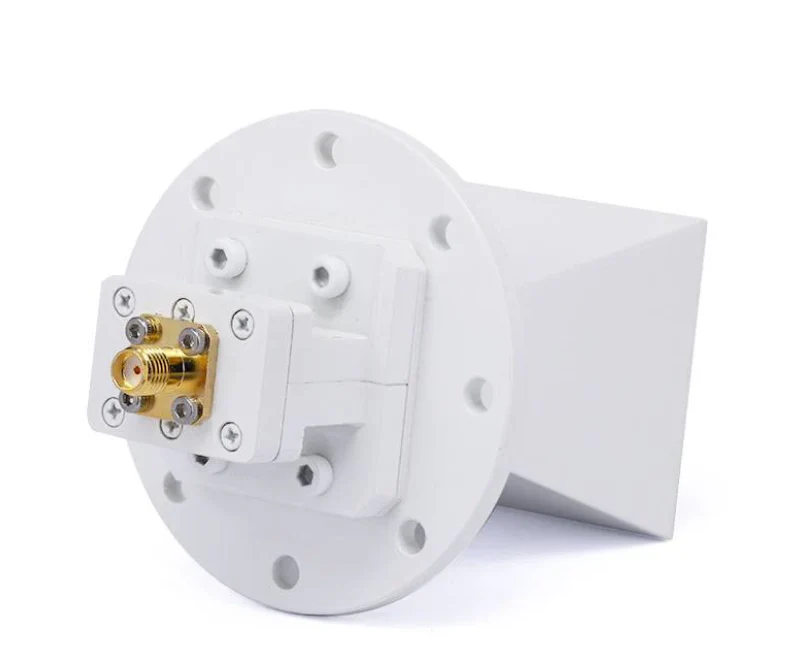

يتكون هوائي القرن عادة من بنية موصلة على شكل قرن ، مع الطرف الواسع في الخارج والطرف الضيق المتصلة بمصدر التغذية . يمكن أن يكون شكل القرن مستطيلًا أو دائريًا أو آخر ، اعتمادًا على متطلبات التصميم.

2. مبدأ العمل

يعتمد مبدأ العمل على هوائي القرن على انتشار وإشعاع الموجات الكهرومغناطيسية من خلال دليل موجة:

مصدر التغذية: يكون مصدر التغذية لهوائي القرن هو عادة دليل موجة أو خط نقل ميكروويف يوفر إشارة الموجة الكهرومغناطيسية إلى الطرف الضيق (تسمى "فم القرن") للقرن .

وظيفة الدليل الموجي: عادةً ما يتم توصيل الطرف الضيق للقرن بمدليل موجة ، وهو أنبوب موصل يوجه بشكل فعال إشارات التردد العالي . ينقل الدليل الموجي الموجة الكهرومغناطيسية إلى فتح القرن .

عملية الإشعاع: عندما تدخل الموجة الكهرومغناطيسية إلى الطرف الضيق للقرن ، تبدأ الحقول الكهربائية والمغناطيسية للإشارة في التوسع . يحول شكل القرن تدريجياً الموجة الكهرومغناطيسية الواردة إلى موجات مشعة تنتشر في الفضاء.

نمط الإشعاع: نمط الإشعاع لهوائي القرن موحد نسبيًا ، مع اتجاه جيد . تشع الإشارة من فتحة القرن ، وتشكل عادة شعاع مخروطي .

3. المزايا

ربح عالي: نظرًا لاتجاهها القوي ، يمكن أن يركز هوائي القرن على إشارات ، مما يزيد من الكسب .

عرض النطاق الترددي الواسع: لهوائي القرن لديه استجابة واسعة التردد ، مما يجعله مناسبًا للإشارات عبر نطاقات تردد متعددة .

بنية بسيطة: هوائي القرن لديه تصميم بسيط ، وسهلة التصنيع ، ويمكنه التعامل مع مستويات الطاقة العالية نسبيا .

4. التطبيقات

تستخدم هوائيات القرن على نطاق واسع في:

اتصالات الميكروويف و RF

أنظمة الرادار

التواصل عبر الأقمار الصناعية

أدوات القياس الإلكترونية

ملاحظات علم الفلك الراديوية

باختصار ، يعمل هوائي القرن عن طريق تحويل الموجات الكهرومغناطيسية من دليل موجة إلى موجات مشعة في الفضاء ، مما يوفر مكسبًا كبيرًا واتجاهًا قويًا . يتم استخدامه في تطبيقات نقل الإشارة العالية المختلفة .
