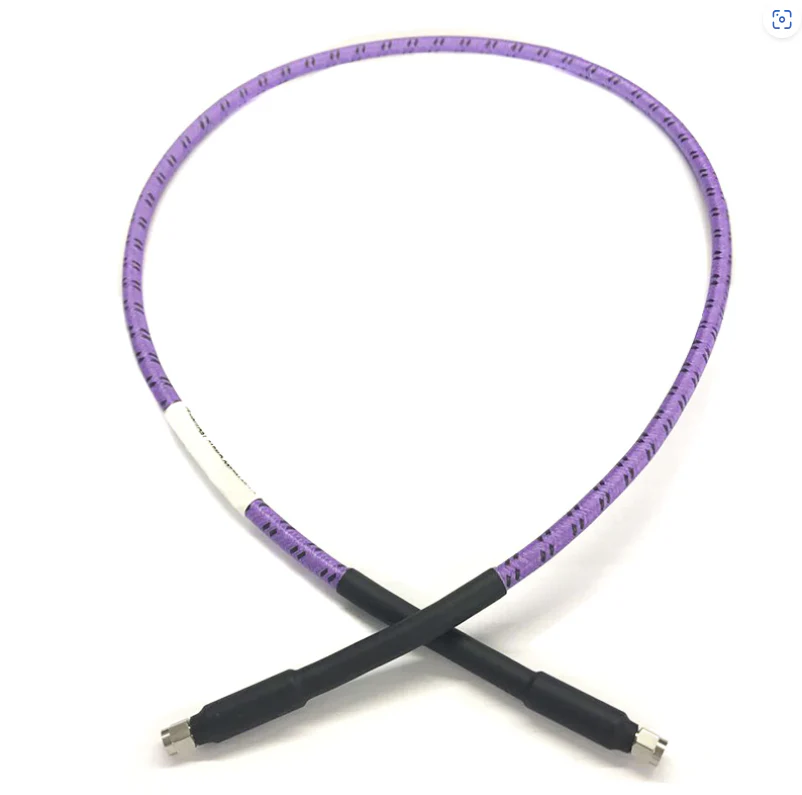

كيفية اختيار مجموعة كابل RF



يعد اختيار مجموعة كابل RF الصحيح أمرًا ضروريًا لضمان انتقال الإشارة الموثوق في الحقول مثل الاتصالات ، والرادار ، والاختبار والقياس ، والفضاء ، والأنظمة الصناعية .



1. توضيح متطلبات التطبيق والسيناريوهات

الاختبار والقياس: الانحناء المتكرر ، الاتصالات المتكررة ، ومتطلبات الدقة العالية (e . g . ، معدات المختبر ، التذبذبات) .

تثبيت ثابت: الاستقرار طويل الأجل وذات احتياجات الصيانة المنخفضة .

بيئات قاسية: التعرض لدرجات الحرارة القصوى ، الرطوبة ، الاهتزاز ، أو المواد الكيميائية (e . g . ، أبراج في الهواء الطلق ، الفضاء ، الآلات الصناعية) .

أنظمة قابلية عالية: المرونة والمتانة في الحالات المتحركة (e . g . ، الطائرات بدون طيار ، الروبوتات ، الأجهزة المحمولة) .



2. تقييم معلمات الأداء الكهربائي الرئيسي

نطاق التردد .

تحتوي كبلات RF على تردد تشغيل أقصى ، يزيد فقدان الإشارة (التوهين) بشكل حاد . تأكد من أن التردد المقنن للكابل يغطي نطاق تشغيل نظامك:

تردد منخفض (أقل من أو يساوي 6 جيجاهرتز): RG 58 ، RG316 (شائع في الإلكترونيات الاستهلاكية) .

التردد المتوسط (6–26 جيجاهرتز): .086 ، .141 cables semi-fensible وشبه الجليد .

التردد العالي (26-40 جيجاهرتز): سعة الخسارة منخفضة للغاية والكابلات المحورية المستقرة للمرحلة (E . g . ، للاتصالات الساتلية ، الرادار) .

التردد العالي للغاية (40-110 جيجاهرتز): سعة الخسارة منخفضة للغاية والكابلات المحورية المستقرة للمرحلة (أنظمة موجة ملليمتر) .

B . التوهين (فقدان الإشارة)

يقيس التوهين (db/ft) فقدان الإشارة على المسافة ويزيد مع التردد . لإرسال المسافة الطويلة ، مع إعطاء الأولوية للكابلات المنخفضة attenuation .

C . مطابقة المقاومة

يؤدي عدم تطابق المقاومة إلى انعكاس الإشارة ، وتقليل الكفاءة وإنشاء تداخل . مطابقة مقاومة الكابل مع نظامك:

معظم أنظمة RF (e . g . ، العسكرية ، الاتصالات ، معدات الاختبار): 50Ω .

أنظمة تلفزيون الفيديو / الكابل: 75Ω .

تجنب خلط الموقوفات (e . g . ، كابل 50Ω مع موصلات 75Ω) .

D . قدرة معالجة الطاقة

يجب أن يقاوم الكبل قوة النظام (المتوسط وقوة الذروة) لتجنب ارتفاع درجة الحرارة أو الانهيار . العوامل الرئيسية:

متوسط القوة: الطاقة المستمرة (e . g . ، 100w في المحطات الأساسية) .

ذروة القوة: قوة النبض القصير (E . g . ، على مستوى كيلووات في الرادار) .

derate في البيئات ذات درجة الحرارة العالية (e . g . ، تخفيض 20 ٪ في 60 درجة) .

E . استقرار المرحلة

في الأنظمة الحساسة للمرحلة ، مثل تلك التي لديها إشارات تفاضلية ، تقلل من انجراف الطور الناتج عن التغيرات في درجة الحرارة أو الانحناء . اختر الكابلات ذات السعة المستقرة وخصائص الطور .



3. تقييم الخصائص الميكانيكية

مرونة .

المرونة العالية: استخدم كابلات مرنة للسيناريوهات التي تتطلب الانحناء المتكرر (e . g . ، اختبار خيوط) .

مرونة منخفضة: بالنسبة للتركيبات الثابتة التي تحتاج إلى الاستقرار ، استخدم نصف الجليد (موصل خارجي نحاسي صلب) أو كابلات شبه مرنة .

B . المتانة

دائرة نصف قطر الانحناء: تأكد من أن الكابل يمكنه تحمل دائرة نصف قطرها الدنيا دون تدهور الأداء .

مقاومة التآكل: استخدم الكابلات ذات الأغماد القوية (E . g . ، أغماد نايلون مضفرة من الفولاذ المقاوم للصدأ) في البيئات الصناعية القاسية .



4. النظر في المقاومة البيئية

يجب أن يعمل الكابل بشكل صحيح في ظل ظروف التشغيل الخاصة به:

نطاق درجة الحرارة: درجة صناعية (-40 درجة إلى 125 درجة) ، درجة الفضاء الجوي (-55 درجة إلى 165 درجة) ، أو بيئات متطرفة . عالي درجة الحرارة الموصلات (e . g . ، ptfe inculators -65 ) .

مقاومة الرطوبة / تصنيف IP: الاستخدام الخارجي يتطلب كبلات / موصلات مقاومة للماء (E . g . ، IP67 / IP68 n-type مع حلقات o) .

مقاومة كيميائية / مقاومة للأشعة فوق البنفسجية: بالنسبة للسيناريوهات المعرضة للزيت أو الوقود أو ضوء الشمس (E . g . ، أغماء إيثيلين-تيتفلورو إيثيلين كوبوليمر للمقاومة الكيميائية ؛

الاهتزاز / مقاومة الصدمة: تتطلب تطبيقات العسكرية / الفضاء كابلات ذات درع قوي وتخفيف الإجهاد (E . g . ، تلبية معايير mil-dtl -17) .



5. حدد موصلات متوافقة

يجب أن تتطابق الموصلات مع واجهة الكبل والمعدات ، مع فقدان إدخال منخفض واتصال موثوق به:

الأنواع الشائعة: SMA (حتى 18 جيجا هرتز) ، من النوع N (حتى 18 جيجاهرتز ، طاقة عالية) ، TNC (مقاومة الاهتزاز) ، BNC (التردد المنخفض ، اتصال سريع) ، 2 . 92 مم (حتى 40 جيجا هرتز) ، 1.85 ملم (حتى 67 جيجاهرتز).

الميزات: اختر تجعيد أو لحام أو موصلات ضغط استنادًا إلى احتياجات التثبيت . في بيئات قاسية ، حدد موصلات الفولاذ المقاوم للصدأ عبر تلك النحاسية .

الجنس والقطبية: تأكد من تطابق نهايات الذكور / الإناث مع المعدات (E . g . ، sma male to n-type female) .



6. تكلفة التوازن والموثوقية

الكابلات عالية الأداء (e . g . ، الموصلات المطلية بالفضة ، PTFE / ptfe منخفض الكثافة) هي أكثر تكلفة ولكن لها خسارة أقل وعمر أطول (مناسبة للأنظمة الحرجة) .

الخيارات الاقتصادية (e . g . ، الفولاذ الفضي copper ، جديلة النحاس المعلبة ، أغماد PVC) مناسبة للإلكترون المنخفض التردد ، غير الحرجة (e . g . ، consumer lectronics) .}}}}

للتطبيقات الناقدة للسلامة (e . g . ، المعدات الطبية ، الطيران) ، إعطاء الأولوية للموثوقية على التكلفة .



ملخص الخطوات الرئيسية

قم بتوضيح سيناريو التطبيق (ثابت / متنقل ، داخلي / خارجي ، نطاق تردد) .

تطابق المواصفات الكهربائية (المعاوقة ، الطاقة ، التوهين) .

حدد الخصائص الميكانيكية المناسبة (المرونة ، الحجم ، المتانة) .

ضمان المقاومة البيئية (درجة الحرارة ، الرطوبة ، المواد الكيميائية) .

اختر موصلات متوافقة .

توازن الأداء والتكلفة والموثوقية .



باتباع هذه الخطوات ، يمكنك تحديد مجموعة كبل RF تعمل على تحسين تكامل الإشارة وطول العمر لاحتياجاتك المحددة .
