4- طريقة فواصل الطاقة

تعد مقاطع الطاقة 4- أجهزة حاسمة في حقول RF و microwave . وظيفتها الرئيسية هي توزيع قوة الإدخال بالتساوي أو تخصيصها إلى أربعة منافذ الإخراج وفقًا لنسبة محددة . أنها تلعب دورًا لا يمكن أن يكون في العديد من المنافذ الرئيسية مثل الاتصالات ، واختبارها وقياسها {

إرسال التحقيق

الوصف

مقدمة المنتج

يأتي هذا المنتج في مجموعة متنوعة غنية من النماذج . على سبيل المثال ، تتضمن سلسلة واجهة SMA نماذج متعددة مثل gpd - 4 - 005060 - e (تردد التشغيل 5mhz - 6 ghz) و gpd - 4 - 005080 - e (500mhz {{6} نطاق التردد ، نسبة موجة الجهد (VSWR) ، العزلة ، توازن الطور ، وقدرة المناولة ، والتي يمكن أن تلبي متطلبات التطبيق المتنوعة . GPD - 4 - 180400 - e في سلسلة واجهة 2. 92mm ، مع تردد التشغيل من 18Ghz {}}}.

ميزات بنية المنتج

إن بنيتها لها مزايا كبيرة . الجسد الرئيسي مصنوع في الغالب من سبيكة الألومنيوم ، وبعض منتجات التردد العالية تستخدم النحاس . من خلال تقنية المعالجة الدقيقة ، يتمتع المنتج ببيئة ميكانيكية ممتازة واستقرار . مثل اللوحة السوداء وعلاج الأكسدة . لا تعزز هذه العلاجات بشكل كبير أداء التآكل للمنتج فحسب ، بل تعمل أيضًا على تحسين قدرتها على تبديد الحرارة ، مما يضمن تبديد الحرارة الفعال أثناء تشغيل الطاقة العالية والحفاظ على أداء مستقر .

تطبيق المنتج

في المحطات الأساسية 5G وحتى المستقبل 6G ، من الضروري توزيع طاقة إشارة RF على وحدات هوائي متعددة . باستخدام 1 - على - 4 قناة RF Power Divider ، يمكن أن تتأكد من أن كل هوائيات تتلقى قوة مناسبة للإشارة ، تمكين الإشارة الفعالة. يحسن جودة الاتصال ، ويقلل من البقع العمياء للإشارة ، ويضمن للمستخدمين تجربة اتصال مستقرة وعالية السرعة .

الأسئلة الشائعة المشتريات

س: هل لديك خدمة الاختبار والتدقيق؟

ج: نعم ، يمكننا المساعدة في الحصول على تقرير الاختبار المعين للمنتج وتقرير مراجعة المصنع المعين .

نوع المنتج

SMA 4- طريقة فواصل الطاقة

SKU	سلسلة الموصل	تكرار	مدخلات VSWR	العزل min . (db)

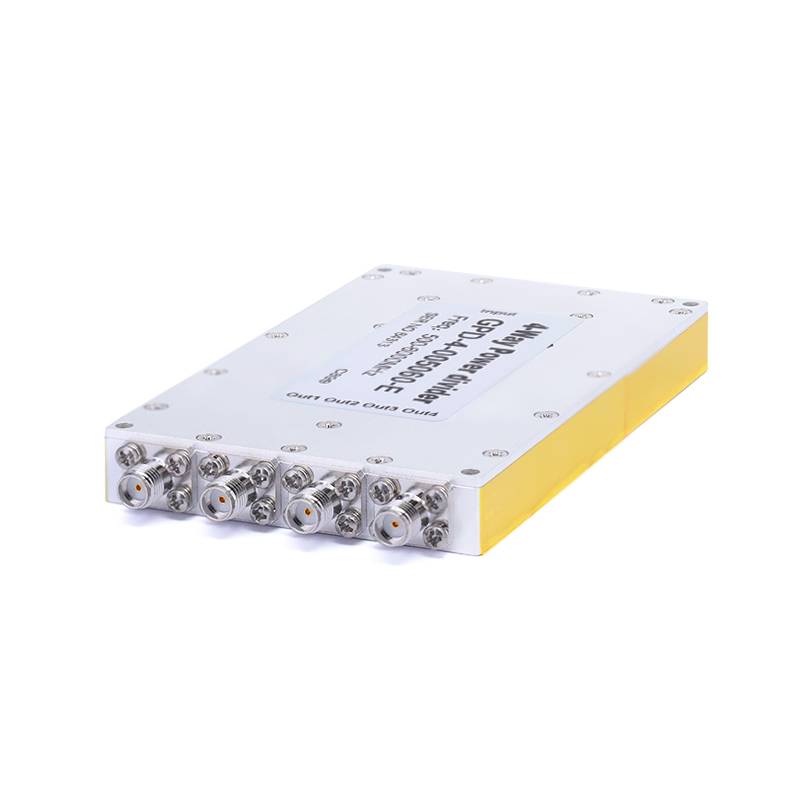

gpd -4-005060- e	SMA أنثى	5MHz ~ 6GHz	1.25	20
توازن الطور (درجة)	الطاقة ، إدخال أقصى (واط)	توازن السعة (DB)	مادة الجسم	طلاء الجسم
± 4 درجة	30	±0.3	سبيكة الألومنيوم	أكسدة


SKU	سلسلة الموصل	تكرار	مدخلات VSWR	العزل min . (db)

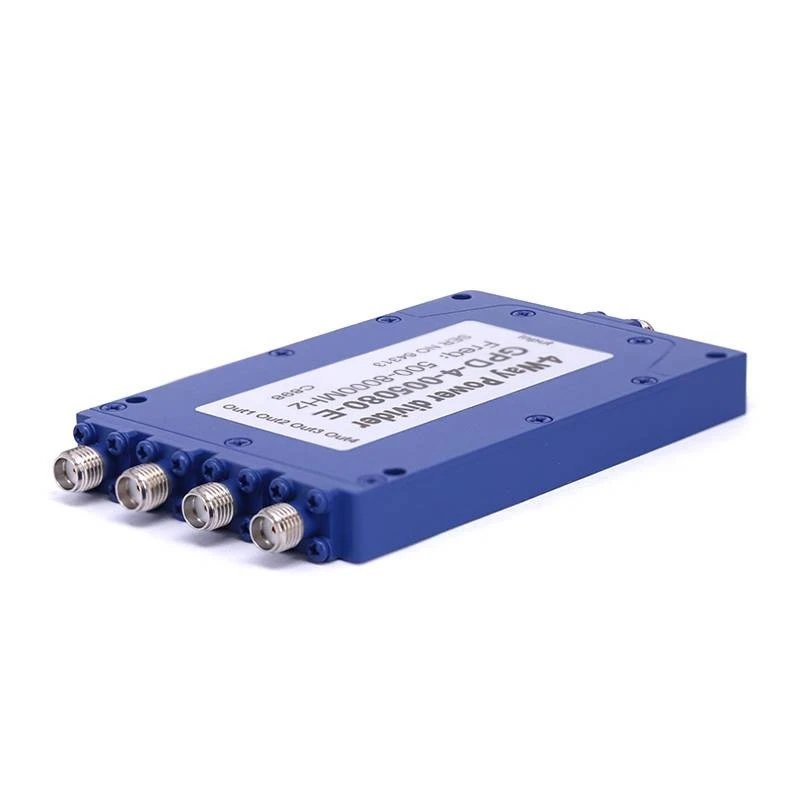

gpd -4-005080- e	SMA أنثى	500MHz ~ 8Ghz	1.30	18
توازن الطور (درجة)	الطاقة ، إدخال أقصى (واط)	توازن السعة (DB)	مادة الجسم	طلاء الجسم
± 4 درجة	20	±0.3	سبيكة الألومنيوم	الطلاء الأزرق


SKU	سلسلة الموصل	تكرار	مدخلات VSWR	العزل min . (db)
gpd -4-020080- e	SMA أنثى	2Ghz ~ 8Ghz	1.35	20
توازن الطور (درجة)	الطاقة ، إدخال أقصى (واط)	توازن السعة (DB)	مادة الجسم	طلاء الجسم
± 4 درجة	30	±0.3	سبيكة الألومنيوم	الطلاء الأسود


SKU	سلسلة الموصل	تكرار	مدخلات VSWR	العزل min . (db)

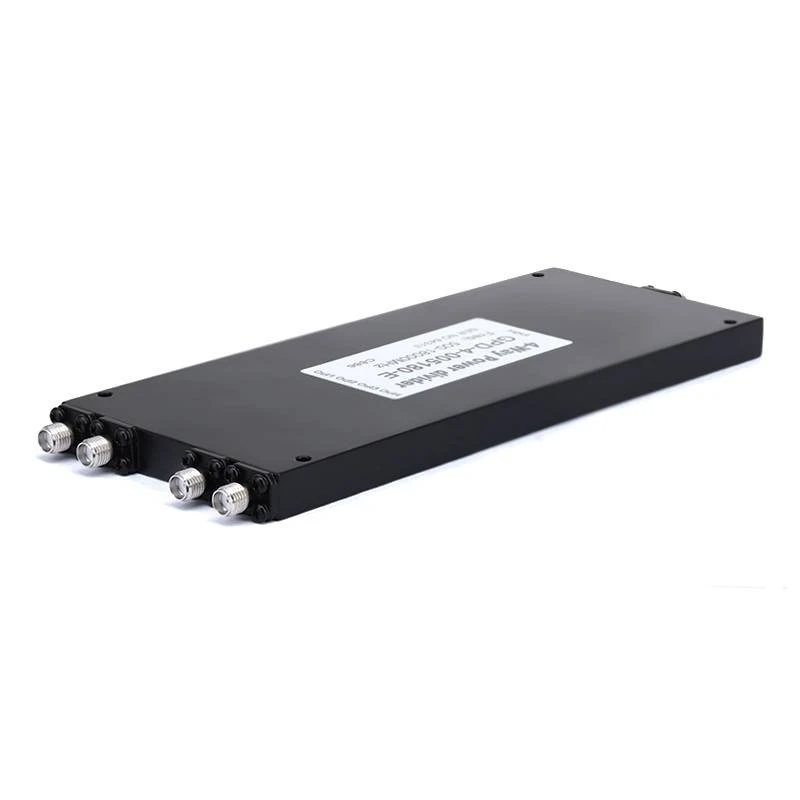

gpd -4-005180- e	SMA أنثى	0.5 جيجا هرتز ~ 18 جيجا هرتز	2.0	15
توازن الطور (درجة)	الطاقة ، إدخال أقصى (واط)	توازن السعة (DB)	مادة الجسم	طلاء الجسم
± 8 درجة	30	±0.8	سبيكة الألومنيوم	الطلاء الأسود


SKU	سلسلة الموصل	تكرار	مدخلات VSWR	العزل min . (db)

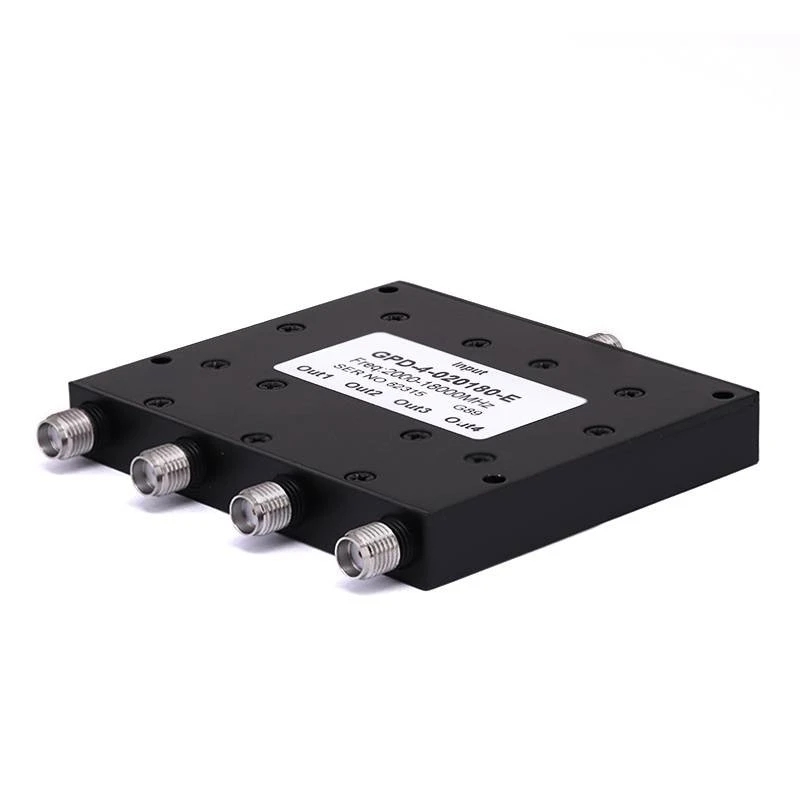

gpd -4-020180- e	SMA أنثى	2Ghz ~ 18 جيجا هرتز	1.50	17
توازن الطور (درجة)	القوة ، إدخال أقصى (واط)	توازن السعة (DB)	مادة الجسم	طلاء الجسم
± 6 درجة	20	±0.4	سبيكة الألومنيوم	الطلاء الأسود


SKU	سلسلة الموصل	تكرار	مدخلات VSWR	العزل min . (db)
gpd -4-060180- e	SMA أنثى	6 جيجا هرتز ~ 18 جيجا هرتز	1.40	18
توازن الطور (درجة)	القوة ، إدخال أقصى (واط)	توازن السعة (DB)	مادة الجسم	طلاء الجسم
± 5 درجة	20	±0.3	سبيكة الألومنيوم	الطلاء الأسود

2.92mm 4- طريقة فواصل الطاقة

SKU	سلسلة الموصل	تكرار	مدخلات VSWR	العزل min . (db)

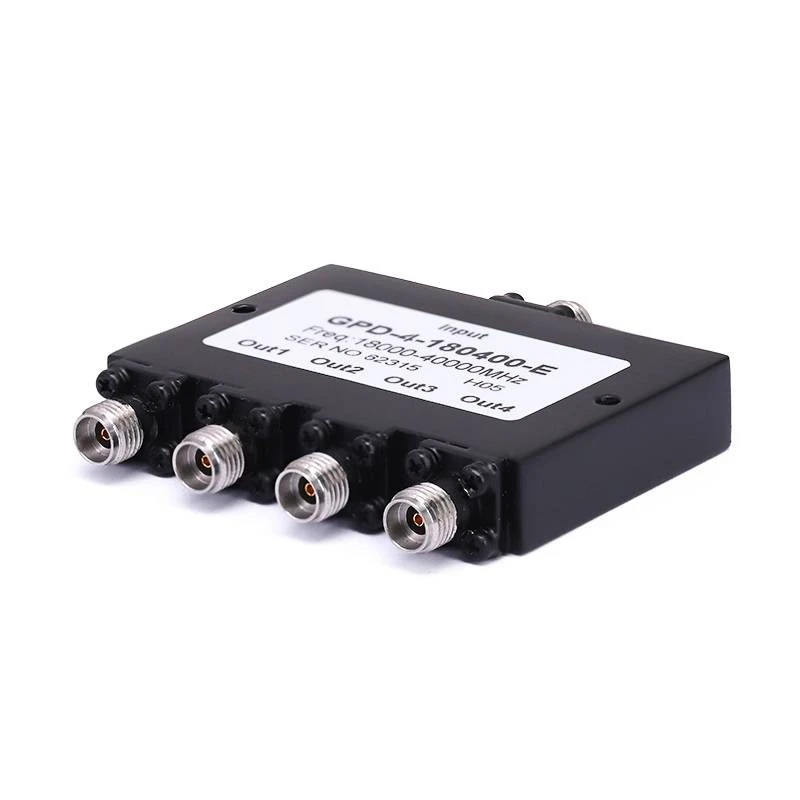

gpd -4-180400- e	2.92mm أنثى	18 هرتز ~ 40 جيجا هرتز	1.50	16
توازن الطور (درجة)	القوة ، إدخال أقصى (واط)	توازن السعة (DB)	مادة الجسم	طلاء الجسم
± 5 درجة	20	±0.6	سبيكة الألومنيوم	الطلاء الأسود
