ما هو معيار واجهة الموصل لمحول SMA؟

كمورد رائد لمحولات SMA ، واجهت العديد من الاستفسارات المتعلقة بمعايير واجهة الموصل لهذه المكونات الأساسية. في هذه المدونة ، سوف أتعمق في تفاصيل معايير واجهة موصل محول SMA ، واستكشاف أهميتها ومواصفاتها وكيفية مقارنة أنواع المحولات الأخرى.

فهم محول SMA

محول الإصدار الفرعي A (SMA) هو موصل RF (تردد الراديو) يستخدم على نطاق واسع معروف بأدائه الممتاز على الترددات العالية. تم تطويره في الستينيات وأصبحت منذ ذلك الحين عنصرًا أساسيًا في مختلف الصناعات ، بما في ذلك الاتصالات السلكية واللاسلكية والفضاء والاختبار والقياس. تم تصميم موصلات SMA لتوفير اتصال موثوق به ومنخفض لإشارات الترددات اللاسلكية ، مما يجعلها مناسبة للتطبيقات مثل أنظمة الاتصالات اللاسلكية وأنظمة الرادار ومعدات الميكروويف.

معايير واجهة الموصل

يتم تعريف معايير واجهة الموصل لمحول SMA من خلال العديد من العوامل الرئيسية ، بما في ذلك المواصفات الميكانيكية والكهربائية والبيئية.

المواصفات الميكانيكية

• الحجم والأبعاد: موصلات SMA لها حجم موحد. يبلغ قطر القطر الخارجي للموصل الخارجي للموصل الذكري حوالي 4.13 مم ، في حين تم تصميم القطر الداخلي للموصل الخارجي للموصل الأنثوي لمطابقة هذا الحجم بدقة. هذا يضمن ملاءمة دافئة بين الموصلات الذكور والإناث ، مما يقلل من تسرب الإشارة والحفاظ على اتصال مستقر.
• نوع الموضوع: تستخدم موصلات SMA خيط 5/16 - 24 UNF (غرامة وطنية موحدة). يوفر نوع الخيط هذا اتصالًا آمنًا وموثوقًا به ، مما يمنع الموصلات من الانفصال أثناء الاستخدام العادي. يسمح الخيوط أيضًا بتزويد الموصلات بسهولة ، وهو أمر ضروري للتطبيقات التي يلزم التوصيل المتكرر والانفصال.
• المواد والانتهاء: يتم اختيار المواد المستخدمة في موصلات SMA بعناية لضمان التوصيل الكهربائي الجيد ومقاومة التآكل. عادةً ما يكون الموصل الخارجي مصنوعًا من النحاس أو الفولاذ المقاوم للصدأ ، في حين أن الموصل الداخلي مصنوع من سبيكة نحاسية أو نحاسية. غالبًا ما يتم مطلي هذه المواد بالذهب أو الفضة لتحسين أدائها الكهربائي ومنع الأكسدة.

المواصفات الكهربائية

• مقاومة: تم تصميم موصلات SMA للحصول على مقاومة مميزة من 50 أوم. تستخدم قيمة المعاوقة هذه على نطاق واسع في أنظمة الترددات اللاسلكية لأنها توفر توازنًا جيدًا بين نقل الطاقة وانعكاس الإشارة. يعد الحفاظ على مقاومة ثابتة في جميع أنحاء نظام RF ضروريًا لتقليل فقدان الإشارة وضمان انتقال إشارة دقيقة.
• نطاق التردد: يمكن أن تعمل موصلات SMA على نطاق تردد واسع ، عادة من التيار (التيار المباشر) إلى 18 جيجا هرتز. ومع ذلك ، قد يتحلل أداء الموصل إلى ترددات أعلى بسبب عوامل مثل تأثير الجلد والخسائر العازلة. بالنسبة للتطبيقات التي تتطلب ترددات أعلى ، فإن أنواع الموصلات الأخرى مثلمحول 1.85mmأومحول 3.5 ممقد يكون أكثر ملاءمة.
• فقدان الإدراج وفقدان العودة: يشير فقدان الإدراج إلى مقدار قوة الإشارة التي تضيع عندما تمر الإشارة عبر الموصل. فقدان العائد ، من ناحية أخرى ، يقيس مقدار قوة الإشارة التي تنعكس مرة أخرى من الموصل. تعد فقدان الإدراج المنخفض وفقدان العائد المرتفع خصائص مرغوبة لموصلات SMA ، لأنها تشير إلى انتقال إشارة جيد والحد الأدنى من انعكاس الإشارة.

المواصفات البيئية

• نطاق درجة الحرارة: تم تصميم موصلات SMA للعمل ضمن نطاق درجة حرارة محددة ، عادة من - 55 درجة مئوية إلى +125 درجة مئوية. يتيح نطاق درجة الحرارة هذا استخدام الموصلات في بيئات مختلفة ، بما في ذلك التطبيقات الصناعية والخارجية القاسية.
• رطوبة ومقاومة التآكل: لضمان أداء موثوق به في البيئات الرطبة أو المسببة للتآكل ، غالبًا ما تكون موصلات SMA مغلفة بطبقة واقية. يساعد هذا الطلاء على منع الرطوبة وغيرها من الملوثات من دخول الموصل ، مما قد يتسبب في التآكل وتخفيض الأداء الكهربائي.

مقارنة مع أنواع المحولات الأخرى

على الرغم من استخدام محولات SMA على نطاق واسع ، إلا أن هناك أنواع محولات أخرى متوفرة في السوق قد تكون أكثر ملاءمة لتطبيقات محددة.

• محول GPO SMP:محول GPO SMPهو موصل RF عالي الأداء يوفر العديد من المزايا على محولات SMA. تحتوي موصلات GPO SMP على حجم أصغر ونطاق تردد أعلى ، عادة ما يصل إلى 65 جيجا هرتز. كما أنها توفر اتصالًا أكثر موثوقية ومتكررة ، مما يجعلها مثالية للتطبيقات مثل نقل البيانات عالية السرعة وأجهزة اختبار الميكروويف.
• محول 1.85mm: المحول 1.85mmتم تصميمه لتطبيقات التردد العالية ، مع نطاق تردد يصل إلى 67 جيجا هرتز. تحتوي هذه الموصلات على حجم صغير جدًا وفقدان إدخال منخفض ، مما يجعلها مناسبة للتطبيقات التي يكون فيها أداء التردد العالي أمرًا بالغ الأهمية ، مثل أنظمة الاتصالات الموجية ومعدات الاختبار والقياس العالي.

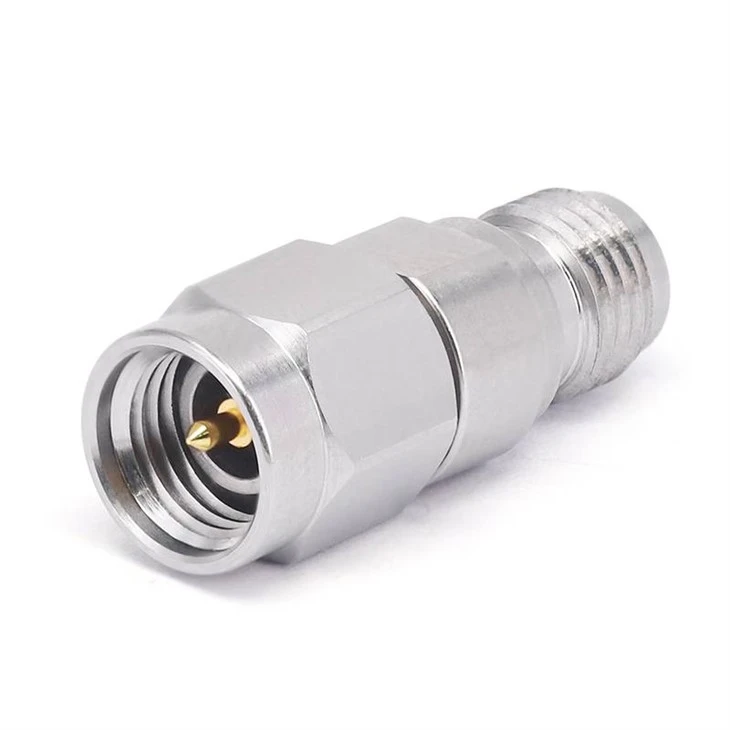

• محول 3.5 مم: المحول 3.5 ممهو خيار شائع للتطبيقات التي تتطلب توازنًا بين أداء التردد العالي والتكلفة. يحتوي على نطاق تردد يصل إلى 34 جيجا هرتز ويوفر أداء كهربائيًا جيدًا بتكلفة أقل نسبيًا مقارنة بمحولات 1.85 مم.

أهمية الالتزام بالمعايير

يعد الالتزام بمعايير واجهة الموصل لمحولات SMA أمرًا بالغ الأهمية لعدة أسباب. أولاً ، يضمن التوافق بين المكونات المختلفة في نظام RF. عندما تتبع جميع الموصلات في النظام نفس المعايير ، يمكن التزاوج وتسخينها بسهولة ، مما يقلل من خطر فقدان الإشارة وفشل النظام. ثانياً ، من المرجح أن تلبي الموصلات القياسية - متطلبات الأداء للتطبيق. باتباع المعايير الميكانيكية والكهربائية والبيئية المحددة ، يمكن أن توفر الموصلات أداءً موثوقاً ومتسقاً على نطاق التشغيل المقصود.

لماذا تختار محولات SMA

كمورد لمحولات SMA ، نحن ملتزمون بتوفير منتجات عالية الجودة تلبي أو تتجاوز معايير الصناعة. يتم تصنيع محولات SMA الخاصة بنا باستخدام أحدث التقنيات وأعلى مواد عالية الجودة ، مما يضمن أداءً ممتازًا وموثوقية. نحن نقدم مجموعة واسعة من محولات SMA ، بما في ذلك أنواع المستقيمة واليمين - الزاوية والأسطول ، لتلبية الاحتياجات المتنوعة لعملائنا.

بالإضافة إلى منتجاتنا عالية الجودة ، فإننا نقدم أيضًا خدمة عملاء ممتازة. يتوفر فريق الخبراء لدينا لمساعدتك في اختيار محول SMA الصحيح لتطبيقك وإجابة على أي أسئلة قد تكون لديك. نحن نتفهم أهمية التسليم في الوقت المناسب ، ونحن نسعى جاهدين لضمان معالجة أوامرك وشحنها في أسرع وقت ممكن.

اتصل بنا للمشتريات

إذا كنت في السوق لمحولات SMA أو لديك أي أسئلة حول منتجاتنا ، فنحن نشجعك على الاتصال بنا. فريق المبيعات لدينا مستعد لمناقشة متطلباتك وتزويدك باقتباس تنافسي. سواء كنت بحاجة إلى كمية صغيرة لنموذج أولي أو حجم كبير لمشروع الإنتاج ، يمكننا تلبية احتياجاتك. لنبدأ محادثة ونجد أفضل حل لمتطلبات موصل RF.

مراجع

• "موصلات RF ودليل تجميعات الكابلات" ، Artech House
• "هندسة الميكروويف" ، ديفيد م. بوزار
