كيفية اختبار أداء تداول RF؟

يعد اختبار أداء تعميمات الترددات اللاسلكية خطوة حاسمة في ضمان جودتها وموثوقيتها ، خاصة بالنسبة لمورد مثلنا. تعتبر تعميمات الترددات اللاسلكية من أجهزة المنفذ الثلاثة أو الأربعة التي تسمح بإشارات RF بالتدفق في اتجاه معين ، عادةً بطريقة دورية. في هذه المدونة ، سوف نستكشف الطرق والاعتبارات المختلفة لاختبار أداء الدورة الدموية RF.

فهم أساسيات تداول RF

قبل الخوض في طرق الاختبار ، من المهم أن يكون لديك فهم واضح لماهية الدورة الدموية RF وكيف يعملون. تم تصميم الدورة الدموية RF لعزل أجزاء مختلفة من نظام RF ، ومنع الانعكاسات وضمان تدفق إشارة فعال. يتم استخدامها بشكل شائع في التطبيقات مثل أنظمة الرادار وشبكات الاتصالات اللاسلكية ومعدات اختبار الميكروويف.

يعتمد المبدأ الأساسي لدغة RF على التفاعل بين المجال المغناطيسي وإشارة RF. عندما تدخل إشارة RF منفذًا واحدًا من الدورة الدموية ، يتم توجيهها إلى المنفذ التالي في تسلسل محدد مسبقًا. هذه الخاصية تجعل الدورة الدموية مفيدة لفصل المسارات وتلقيها في أنظمة الترددات اللاسلكية.

معلمات الأداء الرئيسية

هناك العديد من معلمات الأداء الرئيسية التي تحتاج إلى اختبار عند تقييم تعميم RF. وتشمل هذه المعلمات فقدان الإدراج ، العزلة ، فقدان العودة ، تحول الطور.

1. فقدان الإدراج
   فقدان الإدراج هو مقدار الطاقة المفقودة عندما تمر إشارة RF عبر الدورة الدموية. يتم قياسه عادة في ديسيبل (ديسيبل). من المستحسن فقدان الإدراج المنخفض لأنه يشير إلى أن الدورة الدموية فعالة في نقل إشارة RF. لقياس فقدان الإدراج ، يتم استخدام مولد إشارة لإرسال إشارة RF معروفة إلى منفذ واحد من الدورة الدموية ، ويتم استخدام مقياس الطاقة لقياس الطاقة في منفذ الإخراج. الفرق بين طاقة الإدخال وطاقة الخرج هو فقدان الإدراج.

2. عزل
   العزلة هي قياس مدى تفاصيل الدورة الدموية الإشارات بين المنافذ المختلفة. كما يقاس في ديسيبل. العزلة العالية مهمة لمنع التداخل بين أجزاء مختلفة من نظام RF. لقياس العزلة ، يتم تطبيق إشارة على منفذ واحد ، ويتم قياس الطاقة في المنفذ غير المجاور. تعطي نسبة طاقة الإدخال إلى الطاقة في المنفذ غير المجاور قيمة العزلة.

3. خسارة العودة
   فقدان العائد هو مقياس لمقدار الطاقة الذي ينعكس مرة أخرى من الدورة الدموية. إنها مؤشر على مدى جودة مطابقة الدورة الدموية مع مقاومة نظام RF المتصل. من المستحسن فقدان العائد المرتفع لأنه يعني انعكاس قوة أقل. يمكن قياس فقدان الإرجاع باستخدام محلل شبكة ، والذي يرسل إشارة RF جرفت إلى الدورة الدموية وتقيس الإشارة المنعكسة.

4. تحول المرحلة
   تحول الطور هو التغير في مرحلة إشارة RF أثناء مرورها عبر الدورة الدموية. من المهم في التطبيقات التي تحتاج فيها مرحلة الإشارة إلى التحكم فيها ، كما هو الحال في هوائيات صفيف تدريجي. يمكن قياس تحول الطور باستخدام محلل شبكة متجه ، والذي يمكن أن يقيس كل من حجم ومرحلة إشارة RF.



معدات الاختبار

لاختبار أداء تعميمات الترددات اللاسلكية ، هناك حاجة إلى عدة أنواع من المعدات. وتشمل هذه مولدات الإشارات ، عدادات الطاقة ، محللات الشبكة ، ومحللات الطيف.

1. مولدات الإشارة
   يتم استخدام مولدات الإشارة لإنشاء إشارات RF بترددات محددة وسعات وتنسيقات تعديل. فهي ضرورية لاختبار فقدان الإدراج وعزل تداول RF. يجب أن يكون لمولد الإشارة الجيد نطاق تردد واسع ، واستقرار طاقة الناتج العالي ، وضوضاء الطور المنخفض.

2. عدادات الطاقة
   يتم استخدام عدادات الطاقة لقياس قوة إشارة RF. يتم استخدامها بالاقتران مع مولدات الإشارة لقياس فقدان الإدراج وعزلها. يجب أن يكون لمقياس الطاقة دقة عالية ونطاق ديناميكي واسع.

3. محللون الشبكة
   محللون الشبكات هي المعدات الأكثر تنوعا لدورة الدموية RF. يمكنهم قياس فقدان الإدراج ، والعزلة ، وفقدان العودة ، وتحول المرحلة في وقت واحد. يرسل محلل الشبكة إشارة RF جرفت إلى الدورة الدموية ويقيس الإشارات المنقولة والانعكاس على ترددات مختلفة. يمكنه أيضًا عرض النتائج في تنسيقات مختلفة ، مثل مخططات سميث ومخططات استجابة التردد.

4. تحليلات الطيف
   يتم استخدام تحليلات الطيف لتحليل طيف التردد لإشارة RF. يمكن استخدامها للكشف عن أي إشارات غير مرغوب فيها أو التوافقيات الناتجة عن الدورة الدموية. يمكن لمحلل الطيف أن يعرض قوة الإشارة كدالة للتردد ، مما يسمح بسهولة تحديد أي مشكلات متعلقة بالتردد.

إجراءات الاختبار

عادة ما يتضمن اختبار تعميمات الترددات اللاسلكية الخطوات التالية:

1. الإعداد الأولي
   قبل بدء الاختبار ، يجب معايرة معدات الاختبار لضمان قياسات دقيقة. يجب توصيل الدورة الدموية بشكل صحيح بمعدات الاختبار ، ويجب مطابقة مقاومة النظام مع مقاومة الدورة الدموية.

2. قياس فقدان الإدراج
   يتم ضبط مولد الإشارة على تردد وسعة محددة ، ويتم إرسال الإشارة إلى منفذ واحد من الدورة الدموية. يتم استخدام مقياس الطاقة لقياس الطاقة في منفذ الإخراج. يتم حساب فقدان الإدراج عن طريق طرح طاقة الإخراج من طاقة الإدخال. يتكرر هذا القياس على ترددات مختلفة للحصول على استجابة تردد فقدان الإدراج.

3. قياس العزلة
   يتم تطبيق إشارة على منفذ واحد من الدورة الدموية ، ويتم قياس الطاقة في المنفذ غير المجاور باستخدام مقياس الطاقة. يتم حساب العزلة على أنها نسبة طاقة الإدخال إلى الطاقة في المنفذ غير المجاور. على غرار فقدان الإدراج ، يتم قياس العزلة بترددات مختلفة للحصول على استجابة تردد العزلة.

4. قياس فقدان عودة
   يتم استخدام محلل الشبكة لقياس فقدان العودة. يرسل محلل الشبكة إشارة RF جرفت إلى الدورة الدموية ، ويتم قياس الإشارة المنعكسة. يتم عرض فقدان العودة على محلل الشبكة كدالة للتردد.

5. مرحلة التحول القياس
   يتم استخدام محلل شبكة المتجهات لقياس تحول الطور. يقيس محلل شبكة المتجهات كل من حجم ومرحلة إشارة RF أثناء مرورها عبر الدورة الدموية. يتم حساب تحول الطور كاختلاف في المرحلة بين إشارات المدخلات والإخراج.

اعتبارات للاختبار

عند اختبار تداول RF ، هناك العديد من الاعتبارات التي يجب أخذها في الاعتبار.

1. الظروف البيئية
   يمكن أن يتأثر أداء تداول RF بالظروف البيئية مثل درجة الحرارة والرطوبة والاهتزاز. لذلك ، يجب إجراء الاختبار في ظل ظروف بيئية خاضعة للرقابة لضمان نتائج دقيقة وقابلة للتكرار.

2. خسائر الكابلات
   يمكن للكابلات المستخدمة لتوصيل الدورة الدموية بمعدات الاختبار أن تقدم الخسائر وتحولات الطور. يجب أن تؤخذ هذه الخسائر في الاعتبار عند حساب معلمات الأداء في الدورة الدموية. يوصى باستخدام كابلات عالية الجودة مع خسائر منخفضة وخصائص المرحلة المستقرة.

3. اختبار تردد الاختبار
   يجب أن يغطي نطاق تردد الاختبار نطاق تردد التشغيل بالكامل للدورة الدموية. هذا يضمن أن الدورة الدموية تعمل بشكل جيد عبر طيف التردد المقصود.

خاتمة

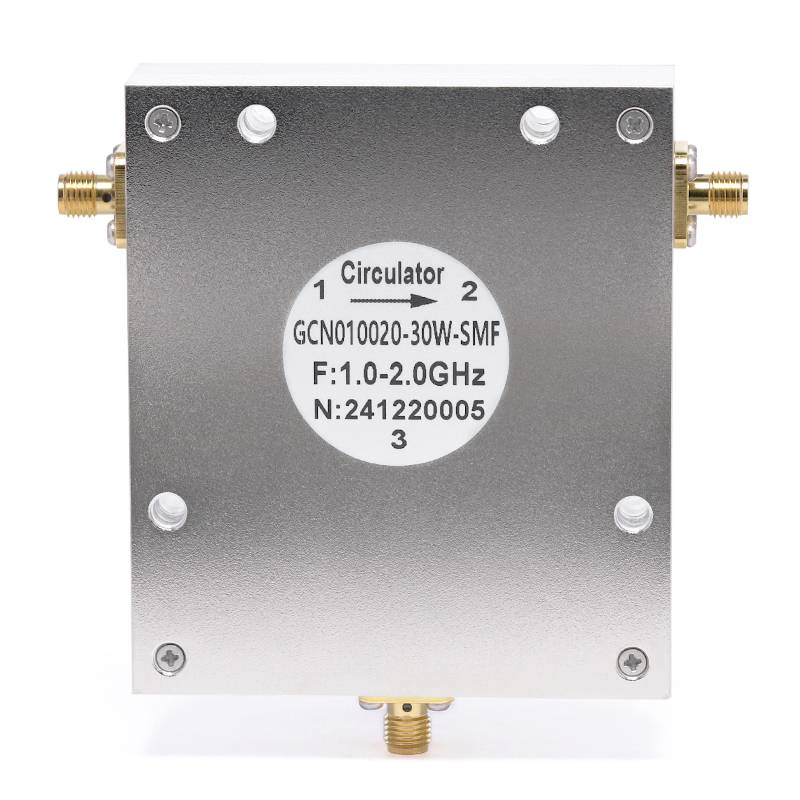

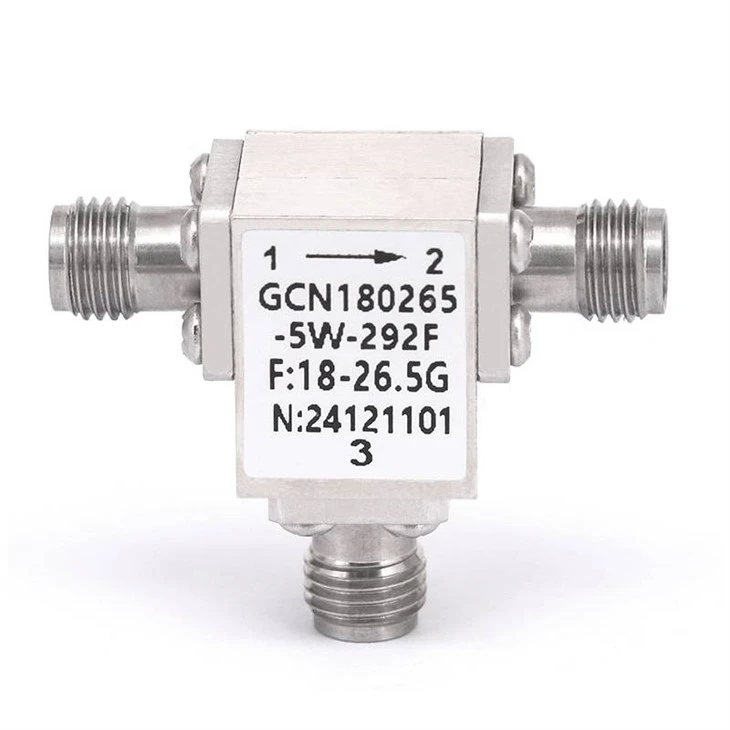

يعد اختبار أداء تعميمات الترددات اللاسلكية عملية معقدة ولكنها أساسية لضمان جودتها وموثوقيتها. من خلال قياس معلمات الأداء الرئيسية مثل فقدان الإدراج ، والعزل ، وفقدان العودة ، وتحول المرحلة ، يمكننا التأكد من أن لديناRF تداول محوريتلبية أعلى المعايير. في شركتنا ، نحن ملتزمون بتوفير تداول RF عالية الجودة يتم اختباره بدقة لضمان الأداء الأمثل.

إذا كنت في حاجة إلى تداول RF لنظام RF الخاص بك ، فإننا ندعوك للاتصال بنا لمناقشة المشتريات. فريق الخبراء لدينا مستعد لمساعدتك في اختيار الدورة الدموية المناسبة لتطبيقك المحدد وللإجابة على أي أسئلة قد تكون لديكم.

مراجع

• Pozar ، DM (2011). هندسة الميكروويف. وايلي.
• كولين ، ري (2001). أسس هندسة الميكروويف. وايلي.
