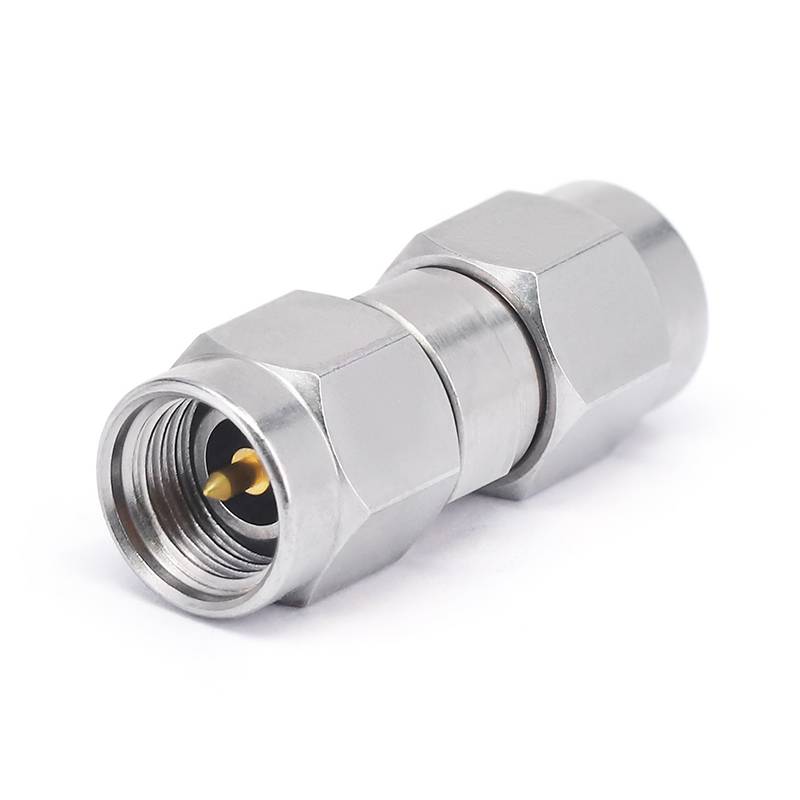

محول 3.5 مم
يتميز محول RF 3. 5 مم عمومًا ببنية مضغوطة . القطر الخارجي للموصل عادة ما يكون حوالي 3 . 5 مم ، وهو مصمم ليكون صغيرًا وخفيف الوزن ، مما يجعله مناسبًا للاستخدام في التطبيقات التي تكون فيها المساحة محدودة. على سبيل المثال ، في بعض أجهزة الاتصال المصغرة أو مجموعات لوحة الدوائر عالية الكثافة ، يمكن دمج موصل 3.5 مم بسهولة دون تناول مساحة كبيرة.
الوصف
مقدمة المنتج
يتميز محول RF 3. 5 مم عمومًا ببنية مضغوطة . القطر الخارجي للموصل عادة ما يكون حوالي 3 . 5 مم ، وهو مصمم ليكون صغيرًا وخفيف الوزن ، مما يجعله مناسبًا للاستخدام في التطبيقات التي تكون فيها المساحة محدودة. على سبيل المثال ، في بعض أجهزة الاتصال المصغرة أو مجموعات لوحة الدوائر عالية الكثافة ، يمكن دمج موصل 3.5 مم بسهولة دون تناول مساحة كبيرة.
بالإضافة إلى ذلك ، هناك أيضًا أشكال مختلفة من واجهات المنافذ ، مثل الموصلات المستقيمة وموصلات الزاوية اليمنى . موصلات الزاوية اليمنى أكثر ملاءمة للمواقف التي تكون فيها المساحة محدودة ، ويجب أن يتم الاتصال بزاوية صحيحة . على سبيل المثال ، في لوحة دائرة معقدة ، يمكن أن يتم استخدام الموصلات اليمنى 3.5 ملم.
البيانات الفنية للمنتج
تحتوي أجهزة محول RF 3. 5 مم عمومًا على VSWR منخفضة . يمكن لـ VSWR منخفضة انعكاس الإشارة بشكل فعال وتحسين كفاءة انتقال الإشارة . في التطبيقات العملية المفرطة بين المفروشة التي تتجاوزها المفروشة.
الأسئلة الشائعة المشتريات
بيانات مواصفات المنتج
|
إعدادات |
|
|
الموصل 1 نوع |
3.5mm |
|
الموصل 1 مقاومة |
50 أوم |
|
الموصل 1 قطبية |
معيار |
|
الموصل 2 النوع |
2.4mm/2.92mm/3.5mm/n |
|
الموصل 2 المعاوقة |
50 أوم |
|
الموصل 2 قطبية |
معيار |
|
طريقة موصل جبل |
لا أحد |
|
نمط جسم محول |
شفة مستقيمة |
|
معلومات المواد |
|
|
الاتصال المركز |
مكعب الذهب مطلي |
|
الاتصال الخارجي |
الفولاذ المقاوم للصدأ |
|
جسم |
الفولاذ المقاوم للصدأ |
|
عازل |
PEI |
|
البيانات البيئية |
|
|
نطاق درجة الحرارة |
-55 درجة إلى +165 درجة |
|
2011/65/الاتحاد الأوروبي (ROHS) |
متوافق |
نوع المنتج
|
3.5mm محول RF |
|||||
|
SKU |
رسم |
تكرار |
VSWR |
نوع الوصف |
|
|
fr 1-3.5- jjs |
|
|
DC -33 GHz |
1.15 |
3.5 مم ذكر إلى 3.5 ملم ذكر |
|
fr 1-3.5- kks |
|
|
DC -33 GHz |
1.15 |
3.5mm أنثى إلى 3.5 ملم أنثى |
|
fr 1-3.5- JKs |
|
|
DC -33 GHz |
1.15 |
3.5 مم ذكر إلى 3.5 ملم أنثى |
|
محول RF من 3.5 مم إلى 2.4 مم |
|||||
|
SKU |
رسم |
تكرار |
VSWR |
نوع الوصف |
|
|
fr 1-3.5/2.4- jjs |
|
|
DC -26.5 GHz |
1.15 |
3.5 مم ذكر إلى 2.4 مم ذكر |
|
fr 1-3.5/2.4- kks |
|
|
DC -26.5 GHz |
1.15 |
3.5mm أنثى إلى 2.4 مم أنثى |
|
fr 1-3.5/2.4- JKs |
|
|
DC -26.5 GHz |
1.15 |
3.5 ملم ذكر إلى 2.4 مم أنثى |
|
fr 1-3.5/2.4- kjs |
|
|
DC -26.5 GHz |
1.15 |
3.5 ملم أنثى إلى 2.4 ملم ذكر |
|
3.5mm إلى 2.92mmمحول RF |
|||||
|
SKU |
رسم |
تكرار |
VSWR |
نوع الوصف |
|
|
fr 1-3.5/2.92- jjs |
|
|
DC -26.5 GHz |
1.15 |
ذكور 3.5 مم إلى 2.92 ملم ذكر |
|
fr 1-3.5/2.92- kks |
|
|
DC -26.5 GHz |
1.15 |
3.5 ملم أنثى إلى 2.92 مم أنثى |
|
fr 1-3.5/2.92- JKs |
|
|
DC -26.5 GHz |
1.15 |
3.5 مم ذكر إلى 2.92 مم أنثى |
|
fr 1-3.5/2.92- kjs |
|
|
DC -26.5 GHz |
1.15 |
3.5 ملم أنثى إلى 2.92 مم ذكر |
|
3.5 ملم إلى محول N RF |
|||||
|
SKU |
رسم |
تكرار |
VSWR |
نوع الوصف |
|
|
fr 1- n/3.5- jjs |
|
|
DC -18 GHz |
1.15 |
ن ذكر إلى 3.5 مم ذكر |
|
fr 1- n/3.5- kks |
|
|
DC -18 GHz |
1.15 |
n أنثى إلى 3.5 ملم أنثى |
|
fr 1- n/3.5- JKs |
|
|
DC -18 GHz |
1.15 |
ن ذكر إلى 3.5 ملم أنثى |
|
fr 1- n/3.5- kjs |
|
|
DC -18 GHz |
1.15 |
n أنثى إلى 3.5 ملم ذكر |
