ما هي الاختلافات بين دوائر الترددات اللاسلكية المتجانسة والهجينة؟

في عالم تكنولوجيا الترددات الراديوية (RF)، تلعب أجهزة التدوير دورًا حاسمًا في إدارة تدفق إشارات الترددات اللاسلكية. وهي أجهزة سلبية غير متبادلة تسمح للإشارات بالانتقال في اتجاه محدد حول المنافذ. هناك نوعان شائعان من دوائر الترددات اللاسلكية هما الدوائر المتجانسة والهجينة. باعتباري أحد موردي أجهزة توزيع الترددات اللاسلكية، فقد شهدت بنفسي الخصائص والتطبيقات الفريدة لهذين النوعين، وفي هذه المدونة، سأتعمق في الاختلافات بينهما.

1. التصميم الهيكلي

دوائر الترددات اللاسلكية المتجانسة

تم تصميم دوائر التردد اللاسلكي المتجانسة كوحدة واحدة متكاملة. يتم تصنيع المكونات الأساسية، مثل مادة الفريت، والدوائر الشريطية الدقيقة أو الشريطية، والهياكل المغناطيسية، على ركيزة واحدة. يوفر هذا البناء المكون من قطعة واحدة العديد من المزايا. أولا، يوفر مستوى عال من الاستقرار الميكانيكي. ونظرًا لأن جميع المكونات جزء من هيكل واحد، فإن هناك خطرًا أقل لحدوث اختلال في المحاذاة أو عطل ميكانيكي بسبب الاهتزازات أو الصدمات الخارجية.

ثانيًا، التصميم المدمج للأدوار المتجانسة يجعلها مثالية للتطبيقات التي تكون فيها المساحة أعلى من قيمتها. على سبيل المثال، في أجهزة الاتصال صغيرة الحجم مثل أجهزة الراديو المحمولة أو أنظمة الرادار المصغرة، يمكن دمج جهاز التدوير المتجانس بسهولة في المساحة المحدودة المتاحة.

دوائر الترددات اللاسلكية الهجينة

من ناحية أخرى، يتم إنشاء دوائر الترددات اللاسلكية الهجينة من خلال الجمع بين مكونات منفصلة متعددة. يمكن أن تشتمل هذه المكونات على عناصر فريت منفصلة، ​​وموصلات، ولوحات دوائر مطبوعة. تسمح الطبيعة المعيارية للدورات الهجينة بمرونة أكبر في التصميم. يمكن للمهندسين اختيار أنواع مختلفة من مواد الفريت والموصلات وتكوينات الدوائر بناءً على المتطلبات المحددة للتطبيق.

ومع ذلك، فإن هذه النمطية تأتي أيضًا مع بعض العيوب. يجب تجميع المكونات المتعددة بعناية، مما يزيد من خطر المحاذاة غير الصحيحة. قد يؤدي أي اختلال بسيط أثناء عملية التجميع إلى تدهور أداء جهاز التدوير بشكل كبير، مثل زيادة فقد الإدخال أو تقليل العزل.

2. خصائص الأداء

فقدان الإدراج

يعد فقدان الإدراج أحد معلمات الأداء الحاسمة لجهات توزيع الترددات اللاسلكية، حيث يمثل مقدار طاقة الإشارة المفقودة أثناء مرور الإشارة عبر جهاز التدوير. تتمتع الأوعية الدموية المتجانسة بشكل عام بخسارة أقل في الإدراج مقارنة بالدورات الهجينة. يعمل التصميم المتكامل لجهات التدوير المتجانسة على تقليل عدد الواجهات والانقطاعات في مسار الإشارة، مما يؤدي إلى تقليل توهين الإشارة.

في التطبيقات التي تكون فيها قوة الإشارة أمرًا بالغ الأهمية، كما هو الحال في أجهزة إرسال التردد اللاسلكي عالية الطاقة، يمكن أن يساعد فقدان الإدخال الأقل للدورات المتجانسة في الحفاظ على سلامة الإشارة المرسلة. على سبيل المثال، في نظام الاتصالات عبر الأقمار الصناعية، يمكن لجهاز التدوير المتجانس أن يضمن وصول إشارة التردد اللاسلكي عالية الطاقة من جهاز الإرسال إلى الهوائي بأقل خسارة.

قد يكون للدوائر الهجينة، بسبب تركيب مكوناتها المنفصلة، ​​خسارة أعلى في الإدخال. يمكن أن تتسبب الواجهات بين المكونات المختلفة في حدوث انعكاسات وتشتت الإشارة، مما يؤدي إلى فقدان إضافي للطاقة. ومع ذلك، مع التصميم الدقيق واختيار المكونات عالية الجودة، يمكن تقليل فقدان إدخال الدوائر الهجينة إلى مستوى مقبول للعديد من التطبيقات.

عزل

يعد العزل مقياسًا مهمًا آخر للأداء، حيث يقيس قدرة جهاز التدوير على منع تسرب الإشارات بين المنافذ غير المجاورة. عادةً ما توفر أجهزة التدوير المتجانسة أداءً جيدًا في العزل. يساعد الهيكل المتكامل على احتواء المجالات المغناطيسية وتقليل الاقتران بين المنافذ.

في نظام الاتصالات، يعد العزل العالي أمرًا ضروريًا لمنع التداخل بين مسارات الإشارة المختلفة. على سبيل المثال، في نظام الإرسال والاستقبال، يحتاج جهاز التدوير إلى عزل جهاز الإرسال عن جهاز الاستقبال لتجنب التداخل الذاتي. يمكن للدورات المتجانسة تحقيق هذه العزلة بشكل فعال، مما يضمن التشغيل السليم لجهاز الإرسال والاستقبال.

يمكن للدورات الهجينة أيضًا أن توفر عزلًا عاليًا، ولكنها تتطلب تصميمًا وضبطًا أكثر دقة. يجب ترتيب المكونات المنفصلة وتحسينها لتقليل الاقتران بين المنافذ. في بعض الحالات، قد تكون هناك حاجة إلى مكونات حماية أو ترشيح إضافية لتحسين أداء العزل للدورات الهجينة.

استجابة التردد

غالبًا ما يكون لدى الدوريات المتجانسة استجابة ترددية محدودة أكثر مقارنة بالدورات الهجينة. تم تحسين التصميم المتكامل للدورات المتجانسة لنطاق تردد محدد أثناء عملية التصنيع. بمجرد تصنيعها، قد يكون من الصعب تعديل استجابة التردد لجهاز دوران متجانس.

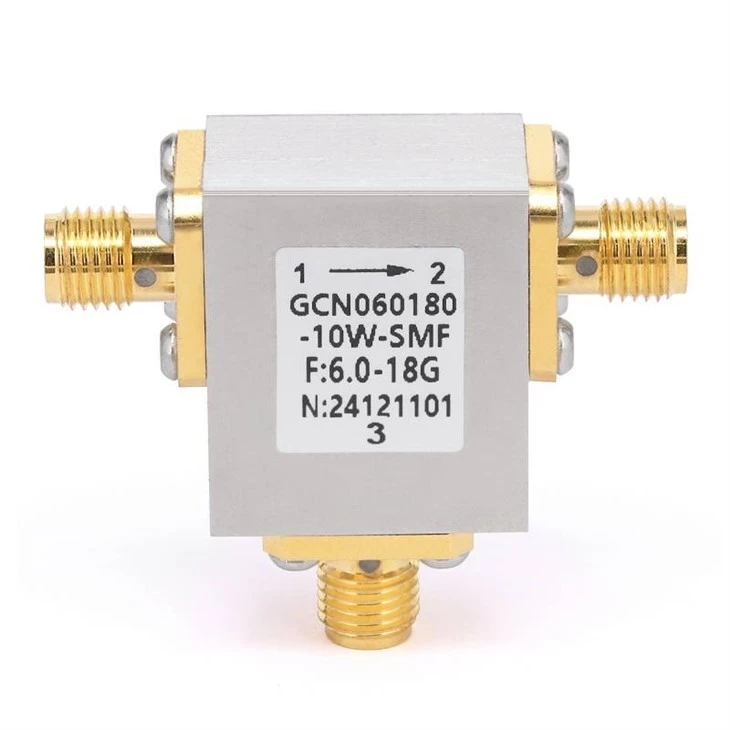

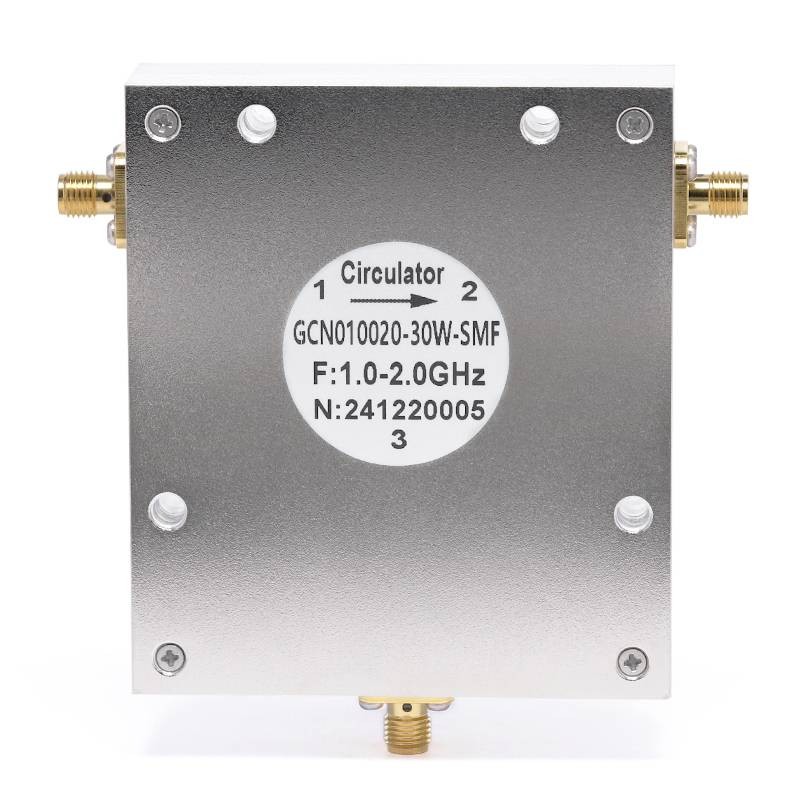

توفر أجهزة التدوير الهجينة، بتصميمها المعياري، مرونة أكبر في الاستجابة للتردد. يمكن للمهندسين اختيار مواد الفريت المختلفة وتكوينات الدوائر لتحقيق نطاق ترددي أوسع. على سبيل المثال، إذا كان التطبيق يتطلب جهاز توزيع للعمل على نطاق تردد واسع، فيمكن تصميم جهاز توزيع هجين لتلبية هذا المطلب. نحن نقدم مجموعة متنوعة من أجهزة التدوير بنطاقات تردد مختلفة، مثل26.5 جيجا هرتز RF الدوائر المحورية,40 جيجا هرتز RF الدوائر المحورية، و18 جيجا هرتز RF الدوائر المحورية.

3. اعتبارات التكلفة والتصنيع

يكلف

تعد أجهزة التدوير المتجانسة عمومًا أكثر تكلفة في التصنيع من أجهزة التدوير الهجين. تتضمن عملية تصنيع الدوائر المتجانسة تقنيات متقدمة لتصنيع أشباه الموصلات، مثل الطباعة الحجرية الضوئية وترسيب الأغشية الرقيقة. وتتطلب هذه العمليات معدات متخصصة وبيئات غرف نظيفة، مما يزيد من تكلفة الإنتاج.

يمكن أن تكون أجهزة التدوير الهجينة، التي تتكون من مكونات منفصلة، ​​أكثر فعالية من حيث التكلفة. يمكن الحصول على المكونات من موردين مختلفين، وعملية التجميع بسيطة نسبيًا. وهذا يجعل أجهزة التدوير الهجين خيارًا أكثر جاذبية للتطبيقات الحساسة من حيث التكلفة.

تعقيد التصنيع

يعد تصنيع الدوائر المتجانسة عملية معقدة ومتخصصة للغاية. فهو يتطلب تحكمًا دقيقًا في معلمات التصنيع لضمان الأداء المتسق للدورات الدموية. أي انحراف في عملية التصنيع يمكن أن يؤدي إلى اختلافات كبيرة في أداء الدوائر المتجانسة.

على الرغم من أن أجهزة الدوران الهجينة تتطلب تجميعًا دقيقًا، إلا أنها تتمتع بتعقيد تصنيع أقل نسبيًا. يمكن اختبار المكونات المنفصلة بسهولة واستبدالها إذا لزم الأمر أثناء عملية التجميع. وهذا يسمح بمزيد من المرونة في عملية التصنيع ويمكن أن يقلل من وقت الإنتاج.

4. التطبيقات

دوائر الترددات اللاسلكية المتجانسة

تُستخدم أجهزة توزيع الترددات اللاسلكية المتجانسة بشكل شائع في التطبيقات التي تتطلب الأداء العالي والحجم الصغير والموثوقية. في التطبيقات العسكرية والفضائية، مثل أنظمة الرادار وأقمار الاتصالات، تُفضل الأجهزة الدائرية المتجانسة نظرًا لأدائها الممتاز وموثوقيتها العالية. كما أن الحجم الصغير للدوائر المتجانسة يجعلها مناسبة للاستخدام في أجهزة الاتصالات المحمولة وأنظمة الترددات اللاسلكية المصغرة.

دوائر الترددات اللاسلكية الهجينة

تجد أجهزة توزيع الترددات اللاسلكية الهجينة تطبيقات واسعة في أنظمة الاتصالات التجارية، مثل المحطات الأساسية الخلوية وأجهزة توجيه Wi-Fi. التكلفة والفعالية والمرونة في التصميم تجعلها خيارًا شائعًا لهذه التطبيقات. بالإضافة إلى ذلك، في مشاريع البحث والتطوير حيث قد تتغير متطلبات التردد، يمكن تعديل أجهزة التوزيع الهجينة بسهولة لتلبية المتطلبات الجديدة.

خاتمة

باختصار، تتمتع دوائر التردد اللاسلكي المتجانسة والهجينة باختلافات واضحة من حيث التصميم الهيكلي وخصائص الأداء والتكلفة والتطبيقات. توفر أجهزة التدوير المتجانسة أداءً عاليًا وحجمًا صغيرًا وموثوقية عالية ولكنها تأتي بتكلفة أعلى ومرونة تردد محدودة. من ناحية أخرى، توفر أجهزة التدوير الهجين مرونة أكبر في التصميم، وفعالية من حيث التكلفة، واستجابة ترددية أوسع على حساب الأداء المنخفض المحتمل وزيادة تعقيد التجميع.

باعتبارنا موردًا لأجهزة توزيع الترددات اللاسلكية، فإننا نفهم الاحتياجات المتنوعة لعملائنا. سواء كنت تحتاج إلى جهاز تدوير متجانس عالي الأداء لتطبيق بالغ الأهمية أو جهاز تدوير هجين فعال من حيث التكلفة لمشروع تجاري، يمكننا أن نقدم لك الحل المناسب. إذا كنت مهتمًا بأجهزة توزيع الترددات اللاسلكية الخاصة بنا أو لديك أي متطلبات محددة لمشروعك، فلا تتردد في الاتصال بنا لإجراء مناقشة تفصيلية ومفاوضات الشراء.

مراجع

• بوزار، دم (2011). هندسة الميكروويف (الطبعة الرابعة). وايلي.
• كولين، ري (2001). أسس هندسة الميكروويف (الطبعة الثانية). وايلي.
• باهل، آي جيه، وبهارتيا، ب. (1988). تصميم دوائر الحالة الصلبة للميكروويف. وايلي.
