ما هي الاختلافات بين أحمال الترددات اللاسلكية المحورية والدليل الموجي؟

مرحبًا يا من هناك! كمورد لأحمال الترددات اللاسلكية، تلقيت الكثير من الأسئلة حول الاختلافات بين أحمال الترددات اللاسلكية المحورية وأحمال الدليل الموجي. لذا، فكرت في أن أتوقف للحظة لشرح لك كل ذلك بطريقة يسهل فهمها.

أولاً، دعونا نتحدث عن ماهية أحمال الترددات اللاسلكية. بعبارات بسيطة، أحمال الترددات اللاسلكية هي مكونات تستخدم في أنظمة الترددات الراديوية (RF) لامتصاص طاقة الترددات اللاسلكية. لقد تم تصميمها لتقليد مقاومة النظام المتصل بها، حتى تتمكن من تبديد الطاقة دون التسبب في انعكاسات.

أحمال الترددات اللاسلكية المحورية

تعد أحمال الترددات اللاسلكية المحورية شائعة جدًا وكانت موجودة منذ فترة طويلة. يستخدمون الكابلات المحورية كوسيلة نقل. تتكون الكابلات المحورية من موصل مركزي وطبقة عازلة ودرع معدني وغلاف خارجي.

واحدة من المزايا الكبيرة لأحمال الترددات اللاسلكية المحورية هي مرونتها. يمكن ثنيها وتوجيهها بسهولة حول المكونات الأخرى في النظام. وهذا يجعلها رائعة للتطبيقات التي تكون المساحة فيها محدودة أو حيث تحتاج إلى إجراء تغييرات سريعة على التخطيط. على سبيل المثال، في إعداد منصة الاختبار، يمكنك بسهولة نقل وإعادة وضع أحمال التردد اللاسلكي المحورية حسب الحاجة.

ميزة أخرى هي نطاق التردد الواسع. يمكن أن تعمل أحمال الترددات اللاسلكية المحورية عبر نطاق واسع من الترددات، بدءًا من بضعة ميغاهرتز وحتى عدة غيغاهرتز. وهذا التنوع يجعلها مناسبة لمجموعة متنوعة من التطبيقات، بما في ذلك الاتصالات وأنظمة الرادار والشبكات اللاسلكية.

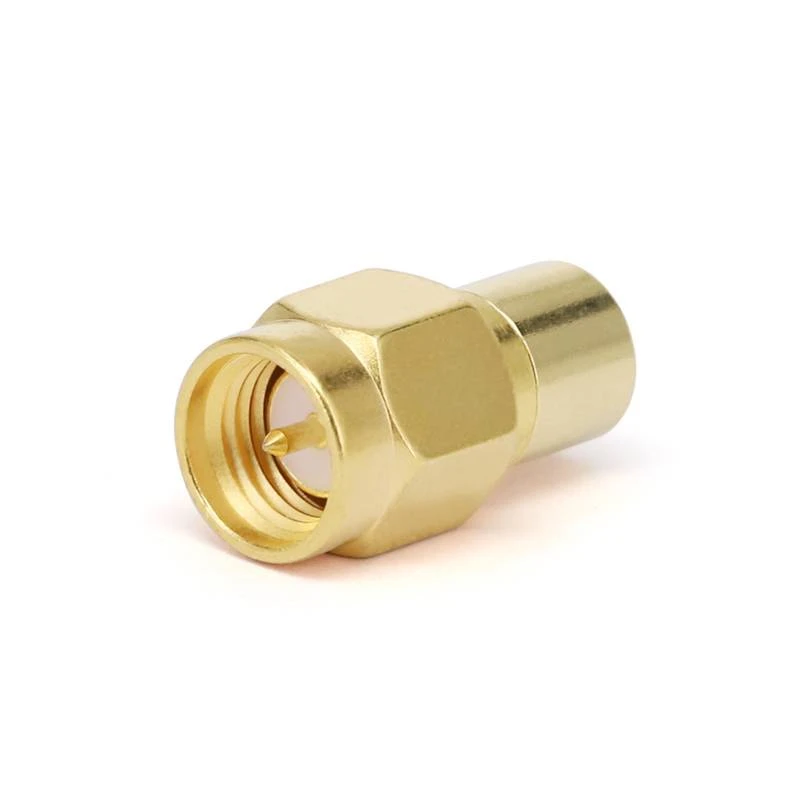

عندما يتعلق الأمر بالأنواع، هناك خيارات موصلات مختلفة متاحة لأحمال التردد اللاسلكي المحورية. تتضمن بعض الموصلات الشائعة موصلات مقاس 2.92 مم و2.4 مم وSMA. الأحمال الترددات اللاسلكية مقاس 2.92 مممعروفة بأدائها عالي التردد، فهي قادرة على التعامل مع ترددات تصل إلى 40 جيجا هرتز. الأحمال ترددات لاسلكية مقاس 2.4 مميمكن أن تذهب إلى مستوى أعلى، مع نطاق تردد يمكن أن يصل إلى 50 جيجا هرتز. وأحمال SMA RFتُستخدم بشكل أكثر شيوعًا في التطبيقات ذات التردد المنخفض، والتي تصل عادةً إلى 18 جيجا هرتز.

ومع ذلك، فإن أحمال التردد اللاسلكي المحورية لها أيضًا بعض القيود. لديهم قدرة أقل نسبيًا على التعامل مع الطاقة مقارنةً بأحمال الدليل الموجي RF. وهذا يعني أنه إذا كنت بحاجة إلى تبديد كمية كبيرة من طاقة التردد اللاسلكي، فقد لا تكون أحمال التردد اللاسلكي المحورية هي الخيار الأفضل. وأيضًا، مع زيادة التردد، يمكن أن تصبح الخسائر في الكابلات المحورية أكثر أهمية، مما قد يؤثر على الأداء العام للحمل.

أحمال الترددات اللاسلكية للدليل الموجي

من ناحية أخرى، تستخدم أحمال الموجات الراديوية ذات الدليل الموجي أدلة موجية كوسيط نقل. الأدلة الموجية عبارة عن أنابيب معدنية مجوفة توجه الموجات الكهرومغناطيسية. إنها مصنوعة عادةً من مواد مثل النحاس أو النحاس أو الألومنيوم.

إحدى المزايا الرئيسية لأحمال الترددات اللاسلكية ذات الدليل الموجي هي قدرتها العالية على التعامل مع الطاقة. يمكن لأدلة الموجات التعامل مع كميات أكبر بكثير من طاقة التردد اللاسلكي مقارنة بالكابلات المحورية. وهذا يجعلها مثالية لتطبيقات الطاقة العالية، كما هو الحال في أنظمة الرادار عالية الطاقة ومسرعات الجسيمات.

تتمتع أحمال الدليل الموجي RF أيضًا بخسائر أقل عند الترددات العالية. نظرًا لأن الموجات الكهرومغناطيسية محصورة داخل الدليل الموجي المجوف، يكون هناك فقدان أقل للإشعاع وتفاعل أقل مع البيئة المحيطة. يؤدي هذا إلى أداء أفضل عند الترددات العالية مقارنة بأحمال التردد اللاسلكي المحورية.

لكن أحمال الترددات اللاسلكية ذات الدليل الموجي لا تخلو من عيوبها. إنها أقل مرونة من أحمال الترددات اللاسلكية المحورية. الأدلة الموجية عبارة عن هياكل صلبة، ومن الصعب ثنيها أو توجيهها حول المكونات الأخرى. وهذا يمكن أن يجعل تركيب وتكامل أحمال التردد اللاسلكي للدليل الموجي أكثر صعوبة، خاصة في المساحات الضيقة.

القيد الآخر هو نطاق التردد الضيق. تم تصميم أدلة الموجات للعمل ضمن نطاق تردد معين، وخارج هذا النطاق، يمكن أن يتدهور أدائها بشكل كبير. وهذا يعني أنك بحاجة إلى تحديد حجم الدليل الموجي المناسب ونوعه بعناية لمتطلبات التردد المحددة الخاصة بك.

جدول المقارنة

دعونا نلخص الاختلافات بين أحمال الترددات اللاسلكية المحورية وأحمال الدليل الموجي في جدول:

التطبيقات

يعتمد الاختيار بين أحمال التردد اللاسلكي المحورية وأحمال الدليل الموجي إلى حد كبير على التطبيق المحدد. بالنسبة للتطبيقات التي تكون فيها المرونة ونطاق الترددات الواسع أمرًا مهمًا، كما هو الحال في الاختبارات المعملية والأنظمة اللاسلكية صغيرة الحجم، غالبًا ما تكون أحمال الترددات اللاسلكية المحورية هي الخيار المفضل.

من ناحية أخرى، بالنسبة لتطبيقات الطاقة العالية والترددات العالية، كما هو الحال في أنظمة الرادار واسعة النطاق والاتصالات عبر الأقمار الصناعية، فإن أحمال الترددات اللاسلكية ذات الدليل الموجي أكثر ملاءمة.

أي واحد يجب أن تختار؟

عندما تقرر نوع حمل التردد اللاسلكي الذي تريد استخدامه، فإنك تحتاج إلى مراعاة متطلباتك المحددة. فكر في مقدار الطاقة التي تحتاج إلى تبديدها، ونطاق تردد نظامك، والمساحة المتاحة، وميزانيتك.

إذا كنت تعمل في مشروع بمتطلبات طاقة محدودة وتحتاج إلى المرونة، فإن أحمال التردد اللاسلكي المحورية تعد خيارًا رائعًا. يمكنك الاختيار من بين مجموعة متنوعة من أنواع الموصلات ونطاقات التردد لتلبية احتياجاتك. تحقق من لديناأحمال الترددات اللاسلكية مقاس 2.92 مم,أحمال ترددات لاسلكية مقاس 2.4 مم، وأحمال SMA RFلخيارات تردد مختلفة.

إذا كنت تتعامل مع تطبيقات ذات طاقة عالية وترددات عالية، فقد تكون أحمال الترددات اللاسلكية ذات الدليل الموجي هي الحل الأمثل. لكن كن مستعدًا لمواجهة تحديات التثبيت والحاجة إلى اختيار حجم الدليل الموجي المناسب بعناية.

اتصل بنا لتلبية احتياجاتك من حمل التردد اللاسلكي

نحن ندرك أن اختيار حمل التردد اللاسلكي المناسب قد يكون قرارًا صعبًا. ولهذا السبب فإن فريق الخبراء لدينا موجود هنا للمساعدة. سواء كنت لا تزال غير متأكد بشأن نوع حمل التردد اللاسلكي الأفضل لمشروعك أو كانت لديك أسئلة فنية محددة، فنحن مجرد رسالة. يمكننا تزويدك بمعلومات مفصلة عن المنتج والدعم الفني وحتى الحلول المخصصة إذا لزم الأمر. لذا، لا تتردد في التواصل معنا لتلبية جميع احتياجات شراء حمل التردد اللاسلكي. دعونا نعمل معًا لإيجاد الحل الأمثل لتحميل التردد اللاسلكي لتطبيقك.

مراجع

• "هندسة الميكروويف" بقلم ديفيد م. بوزار
• "تصميم دوائر الترددات اللاسلكية والميكروويف للتطبيقات اللاسلكية" بقلم كريس بويك
