هل يمكن استخدام محول الترددات اللاسلكية لأنظمة الهوائي؟

في عالم الاتصالات اللاسلكية والأنظمة الإلكترونية، تلعب محولات الترددات اللاسلكية (RF) دورًا حاسمًا. باعتباري موردًا لمحول التردد اللاسلكي، كثيرًا ما يتم سؤالي عما إذا كان من الممكن استخدام محول التردد اللاسلكي لأنظمة الهوائي. لا ينطبق هذا السؤال على المحترفين في هذا المجال فحسب، بل أيضًا على المتحمسين الذين يتطلعون إلى تحسين إعدادات الهوائي الخاصة بهم. في منشور المدونة هذا، سوف أتعمق في الجوانب الفنية لمحولات التردد اللاسلكي وتوافقها مع أنظمة الهوائي، مما يوفر لك فهمًا شاملاً لتطبيقاتها.

فهم محولات الترددات اللاسلكية

محولات التردد اللاسلكي هي أجهزة تربط أنواعًا مختلفة من موصلات التردد اللاسلكي. وهي مصممة لتوفير انتقال سلس بين الموصلات ذات الواجهات المختلفة، مما يسمح بالتوصيل البيني لمكونات التردد اللاسلكي المختلفة. تأتي محولات التردد اللاسلكي في مجموعة واسعة من الأنواع، بما في ذلك المحولات المحورية، ومحولات الدليل الموجي، ومحولات PCB (لوحة الدوائر المطبوعة). تم تصميم كل نوع من المحولات ليناسب تطبيقات ومتطلبات محددة.

تتمثل الوظيفة الأساسية لمحول التردد اللاسلكي في ضمان مطابقة المعاوقة المناسبة بين المكونات المتصلة. تعد مطابقة المعاوقة أمرًا ضروريًا في أنظمة الترددات اللاسلكية لأنها تقلل من انعكاسات الإشارة وتزيد من نقل الطاقة إلى الحد الأقصى. عندما تتم مطابقة معاوقة المصدر وخط النقل والحمل، يمكن لإشارة التردد اللاسلكي أن تنتقل بكفاءة عبر النظام دون خسارة أو تشويه كبير.

أنظمة الهوائي ومتطلباتها

تُستخدم أنظمة الهوائي لإرسال واستقبال إشارات التردد اللاسلكي في أنظمة الاتصالات اللاسلكية. وهي تتكون من هوائي واحد أو أكثر، إلى جانب المكونات المرتبطة بها مثل خطوط التغذية ومكبرات الصوت والمرشحات. يعتمد أداء نظام الهوائي على عدة عوامل، بما في ذلك تصميم الهوائي ومدى التردد ونمط الإشعاع والكسب.

أحد المتطلبات الأساسية لنظام الهوائي هو مطابقة المعاوقة المناسبة. يجب أن يتطابق الهوائي مع مقاومة خط التغذية وبقية نظام التردد اللاسلكي لضمان نقل الإشارة بكفاءة. إذا لم تتم مطابقة المعاوقة، فسوف ينعكس جزء كبير من إشارة التردد اللاسلكي مرة أخرى إلى المصدر، مما يؤدي إلى انخفاض نقل الطاقة وتدهور أداء النظام.

هناك اعتبار آخر مهم في أنظمة الهوائي وهو نطاق التردد. تم تصميم الهوائيات للعمل ضمن نطاقات تردد محددة، ويجب أن يكون محول التردد اللاسلكي المستخدم في النظام متوافقًا مع نطاق التردد هذا. يمكن أن يؤدي استخدام محول غير مصمم لتردد التشغيل إلى زيادة فقدان الإشارة والتداخل وتقليل كفاءة النظام.

توافق محولات الترددات اللاسلكية مع أنظمة الهوائي

الإجابة على السؤال "هل يمكن استخدام محول الترددات اللاسلكية لأنظمة الهوائي؟" هو نعم، ولكن مع اعتبارات معينة. يمكن استخدام محولات التردد اللاسلكي لتوصيل الهوائيات بمكونات التردد اللاسلكي الأخرى في النظام، مثل أجهزة الإرسال وأجهزة الاستقبال ومكبرات الصوت. ومع ذلك، من المهم اختيار المحول المناسب للتطبيق المحدد.

عند اختيار محول التردد اللاسلكي لنظام الهوائي، يجب مراعاة العوامل التالية:

1. أنواع الموصلات: يجب أن يحتوي المحول على أنواع الموصلات المناسبة لتتناسب مع الهوائي والمكونات الأخرى في النظام. على سبيل المثال، إذا كان الهوائي يحتوي على موصل SMA وكان خط التغذية يحتوي على موصل BNC، فستكون هناك حاجة إلى محول SMA إلى BNC.
2. مطابقة المعاوقة: كما ذكرنا سابقًا، تعد مطابقة المعاوقة أمرًا بالغ الأهمية لنقل الإشارة بكفاءة. يجب أن يكون للمحول نفس مقاومة الهوائي وبقية النظام، عادةً 50 أو 75 أوم.
3. نطاق التردد: يجب أن يكون المحول مصممًا للعمل ضمن نطاق تردد نظام الهوائي. قد يؤدي استخدام محول ذي نطاق تردد محدود إلى ضعف الأداء عند الترددات الأعلى أو الأقل.
4. فقدان الإدراج: فقدان الإدراج هو مقدار فقدان الإشارة الذي يحدث عند إدخال محول في النظام. من المرغوب فيه انخفاض خسارة الإدراج لتقليل تدهور الإشارة.
5. VSWR (نسبة موجة الجهد الدائمة): VSWR هو مقياس لمدى تطابق مقاومة المحول مع مقاومة النظام. ويشير انخفاض VSWR إلى مطابقة جيدة للمقاومة ونقل فعال للإشارة.

أمثلة على محولات التردد اللاسلكي لأنظمة الهوائي

هناك أنواع عديدة من محولات التردد اللاسلكي التي يمكن استخدامها في أنظمة الهوائي. فيما يلي بعض الأمثلة:

• محول GPPO Mini SMP: تم تصميم هذا المحول لتوصيل موصلات GPPO وMini SMP. إنها مناسبة للتطبيقات عالية التردد وتوفر مطابقة ممتازة للمقاومة وخسارة إدخال منخفضة.
• محول GPO SMP: يتم استخدام محول GPO SMP لتوصيل موصلات GPO وSMP. يتم استخدامه بشكل شائع في التطبيقات العسكرية والفضائية حيث يتطلب الأداء العالي والموثوقية.

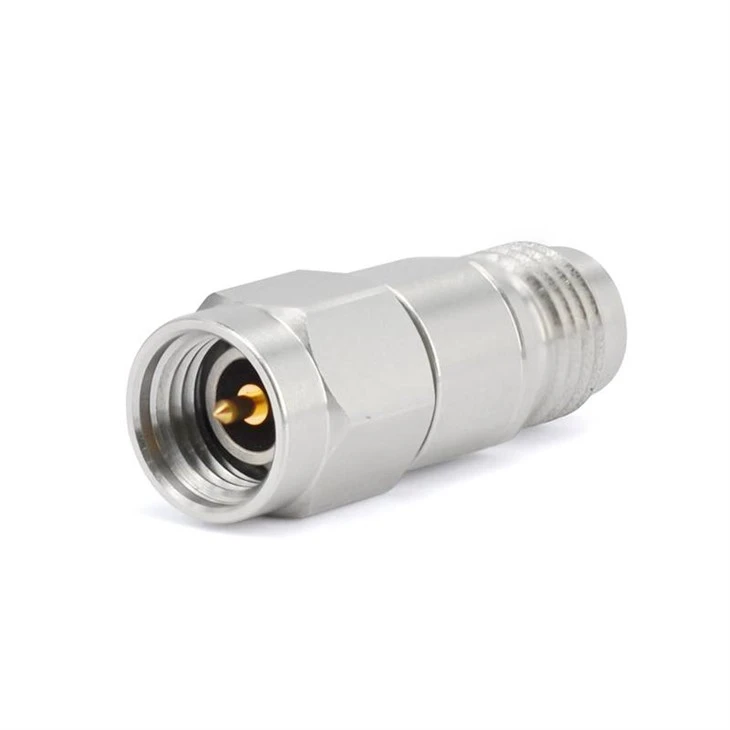

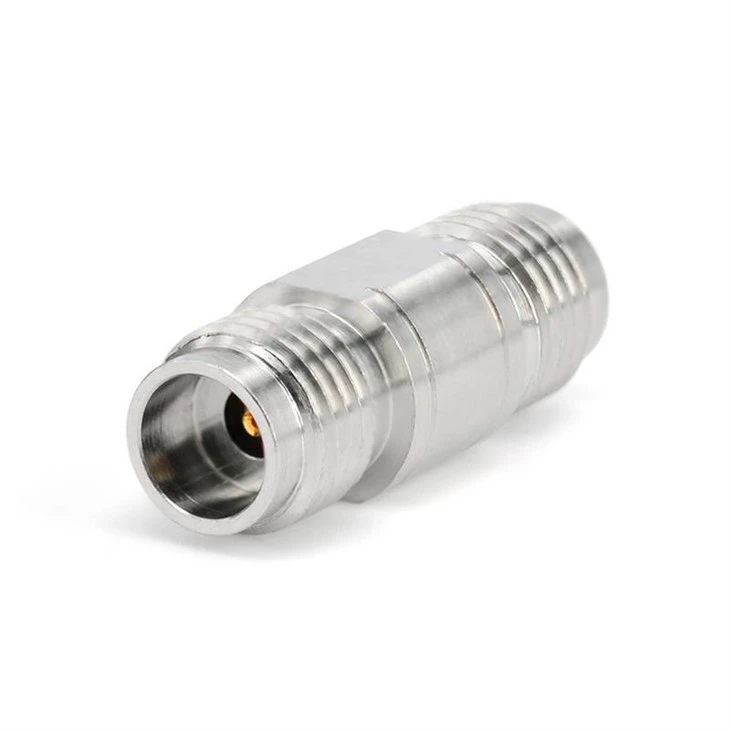

• محول 2.4 ملم: تم تصميم المحول مقاس 2.4 مم للتطبيقات عالية التردد حتى 50 جيجا هرتز. إنه يوفر أداءً كهربائيًا ممتازًا ويستخدم بشكل شائع في معدات الاختبار والقياس.

فوائد استخدام محولات التردد اللاسلكي في أنظمة الهوائي

يوفر استخدام محولات التردد اللاسلكي في أنظمة الهوائي فوائد عديدة:

• المرونة: تسمح محولات التردد اللاسلكي بالتوصيل البيني بين أنواع مختلفة من الهوائيات ومكونات التردد اللاسلكي، مما يوفر مرونة أكبر في تصميم النظام.
• فعالية التكلفة: بدلاً من استبدال مكونات التردد اللاسلكي بالكامل، يمكن أن يؤدي استخدام المحول غالبًا إلى حل مشكلة التوافق بتكلفة أقل.
• سهولة التثبيت: محولات التردد اللاسلكي سهلة التركيب ويمكن استخدامها لتعديل نظام الهوائي أو ترقيته بسرعة.

خاتمة

في الختام، يمكن استخدام محولات التردد اللاسلكي بشكل فعال في أنظمة الهوائي، بشرط اختيار المحول المناسب للتطبيق المحدد. من خلال النظر في عوامل مثل أنواع الموصلات، ومطابقة المعاوقة، ونطاق التردد، وفقدان الإدخال، وVSWR، يمكنك التأكد من أن المحول سيعمل بسلاسة مع الهوائي وبقية نظام التردد اللاسلكي.

باعتباري أحد موردي محولات التردد اللاسلكي، فأنا ملتزم بتوفير محولات عالية الجودة تلبي الاحتياجات المتنوعة لعملائنا. إذا كنت تبحث عن محولات التردد اللاسلكي لنظام الهوائي الخاص بك، أو إذا كانت لديك أي أسئلة حول توافق محول التردد اللاسلكي، فلا تتردد في الاتصال بي للحصول على مزيد من المعلومات ومناقشة متطلباتك المحددة. نحن هنا لمساعدتك في العثور على أفضل الحلول لتطبيقات الترددات اللاسلكية الخاصة بك.

مراجع

• بوزار، دم (2011). هندسة الميكروويف (الطبعة الرابعة). وايلي.
• بلانيس، كاليفورنيا (2016). نظرية الهوائي: التحليل والتصميم (الطبعة الرابعة). وايلي.
• كولين، ري (2001). أسس هندسة الميكروويف (الطبعة الثانية). وايلي.
