كيفية ضمان استقرار مضخم الترددات اللاسلكية؟

أيها الزملاء المتحمسون للترددات اللاسلكية! كمورد لمكبرات الصوت اللاسلكية، رأيت بنفسي مدى أهمية الحفاظ على استقرار هؤلاء الأشرار. في هذه المدونة، سأشارك بعض النصائح حول كيفية ضمان استقرار مضخم التردد اللاسلكي.

لنبدأ بالأساسيات. ما هو بالضبط الاستقرار في مضخم الترددات اللاسلكية؟ حسنًا، بعبارات بسيطة، مكبر الصوت الثابت هو الذي لا يتأرجح أو يتعطل في ظل ظروف التشغيل العادية. يمكن أن تؤدي التذبذبات إلى إفساد الإشارة وتسبب التداخل وحتى إتلاف مكبر الصوت نفسه. لذلك، نحن بالتأكيد نريد تجنب ذلك.

1. الاختيار الصحيح للمكونات

الخطوة الأولى لضمان استقرار مكبر الصوت هي اختيار المكونات الصحيحة. وهذا يشمل الترانزستورات والمقاومات والمكثفات والمحاثات. يلعب كل مكون دورًا حيويًا في أداء مكبر الصوت، وقد يؤدي استخدام أجزاء منخفضة الجودة أو غير متطابقة إلى عدم الاستقرار.

بالنسبة للترانزستورات، نحتاج إلى النظر إلى معلمات مثل الكسب وشكل الضوضاء والتعامل مع الطاقة. يمكن للترانزستور ذو الكسب العالي جدًا أن يجعل مكبر الصوت عرضة للتذبذبات. من ناحية أخرى، قد لا يوفر الترانزستور ذو الكسب المنخفض تضخيمًا كافيًا. نحن بحاجة أيضا إلى النظر في نطاق تردد الترانزستور. يجب أن يكون مناسبًا لتردد التشغيل لمكبر الصوت الخاص بنا.

تُستخدم المقاومات والمكثفات والمحاثات في الانحياز والاقتران والمطابقة. على سبيل المثال، تقوم المقاومات المتحيزة بتعيين نقطة تشغيل التيار المستمر للترانزستور. إذا لم يتم اختيار هذه المقاومات بشكل صحيح، فقد لا يعمل الترانزستور في المنطقة المطلوبة، مما يؤدي إلى عدم الاستقرار. يتم استخدام المكثفات والمحاثات لمطابقة المعاوقة. تساعد المعاوقة الجيدة بين مكبر الصوت والحمل على نقل الطاقة بكفاءة وتقليل فرص الانعكاسات التي يمكن أن تسبب تذبذبات.

2. مطابقة المدخلات والمخرجات

تعد مطابقة المعاوقة أمرًا مهمًا للغاية لاستقرار مكبر الصوت. عندما تتم مطابقة ممانعات الإدخال والإخراج للمكبر مع ممانعات المصدر والحمل على التوالي، يمكننا تقليل الانعكاسات. يمكن أن تسبب الانعكاسات موجات واقفة في مكبر الصوت، مما قد يؤدي إلى اهتزازات.

يمكننا استخدام تقنيات مختلفة لمطابقة المعاوقة، مثل استخدام شبكات المطابقة. يمكن أن تتكون هذه الشبكات من المكثفات والمحاثات. على سبيل المثال، يمكن استخدام شبكة L - بسيطة لمطابقة ممانعة الحمل مع ممانعة خرج مكبر الصوت. هناك أيضًا شبكات مطابقة أكثر تعقيدًا مثل شبكة Pi وشبكة T، والتي يمكن أن توفر مطابقة أفضل عبر نطاق ترددي أوسع.

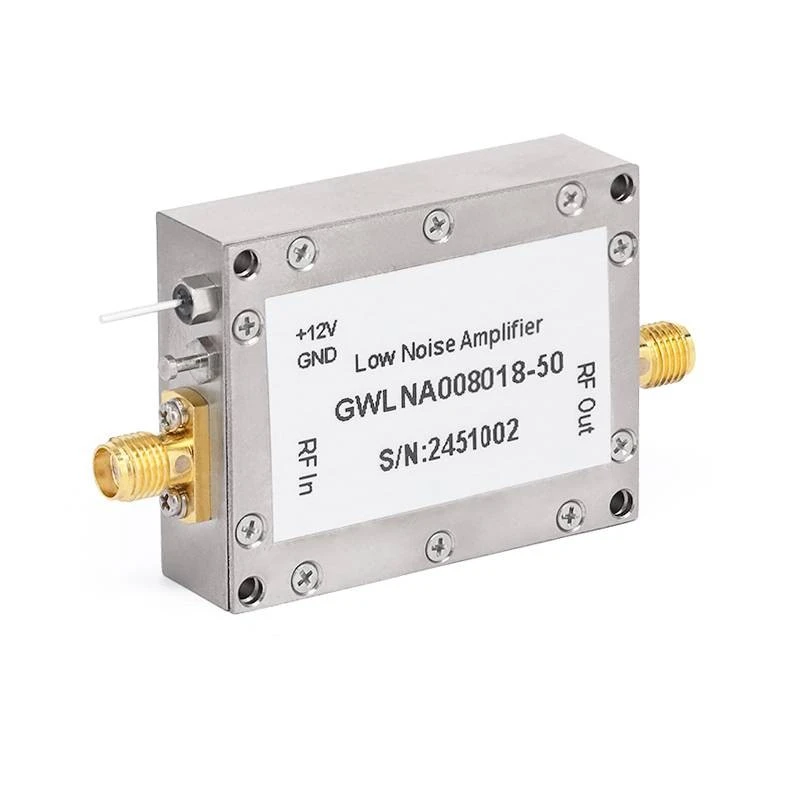

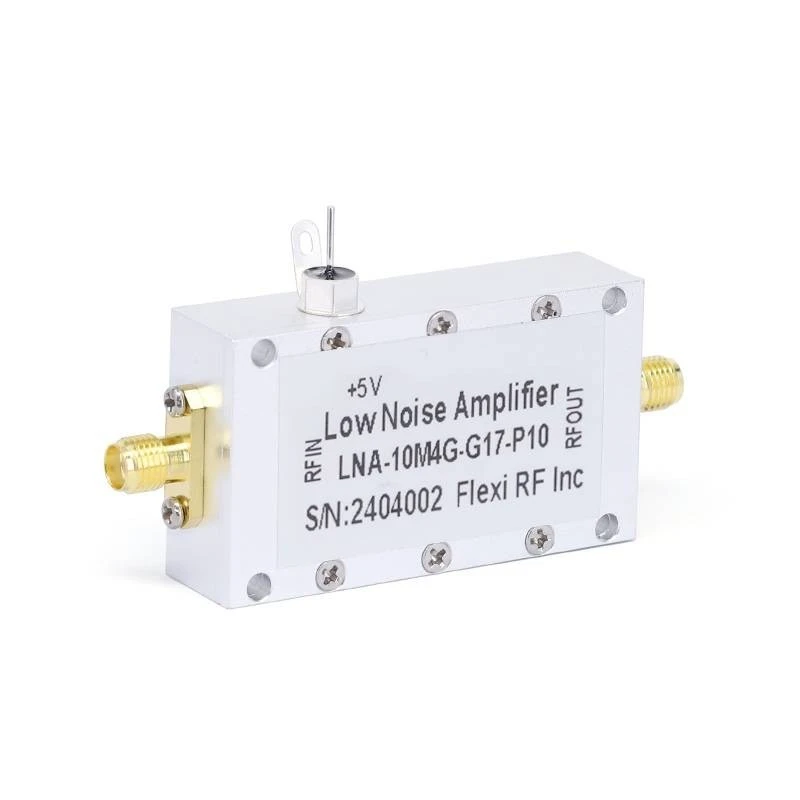

في شركتنا، نقدم مجموعة من مضخمات التردد اللاسلكي مع مطابقة ممتازة للمدخلات والمخرجات. تحقق من لدينامكبرات صوت منخفضة الضوضاء بتردد 220 جيجا هرتز,مكبرات صوت منخفضة الضوضاء بتردد 90 جيجا هرتز، ومكبرات صوت منخفضة الضوضاء بسرعة 18 جيجا هرتز. تم تصميم مكبرات الصوت هذه بشبكات مطابقة مناسبة لضمان التشغيل المستقر.

3. الدوائر المتحيزة

يعد الانحياز عاملاً رئيسياً آخر في استقرار مكبر الصوت. تقوم دائرة الانحياز بتعيين نقطة التشغيل DC للترانزستور. تضمن دائرة الانحياز المستقرة أن يعمل الترانزستور في المنطقة الخطية، حيث يمكن أن يوفر تضخيمًا ثابتًا.

هناك أنواع مختلفة من دوائر الانحياز، مثل انحياز ثابت، وانحياز ذاتي، وانحياز مقسم الجهد. يعد انحياز مقسم الجهد أحد دوائر الانحياز الأكثر استخدامًا لأنه يوفر استقرارًا جيدًا في نطاق واسع من ظروف التشغيل. يستخدم مقاومتين لتقسيم جهد الإمداد وضبط الجهد الأساسي للترانزستور.

عند تصميم دائرة الانحياز، نحتاج إلى مراعاة عوامل مثل التغيرات في درجات الحرارة. الترانزستورات حساسة لدرجة الحرارة، ويمكن أن تتغير خصائصها مع درجة الحرارة. يجب أن تكون دائرة الانحياز الجيدة قادرة على التعويض عن هذه التغيرات في درجات الحرارة والحفاظ على استقرار نقطة التشغيل.

4. تخطيط ثنائي الفينيل متعدد الكلور

يمكن أن يكون لتخطيط لوحة الدوائر المطبوعة (PCB) تأثير كبير على استقرار مكبر الصوت. يمكن لتخطيط ثنائي الفينيل متعدد الكلور ذو التصميم السيئ أن يقدم سعات ومحاثة طفيلية غير مرغوب فيها، والتي يمكن أن تسبب تذبذبات.

نحن بحاجة إلى الانتباه إلى النقاط التالية عند تصميم تخطيط ثنائي الفينيل متعدد الكلور:

• وضع المكونات: ضع المكونات بالقرب من بعضها البعض لتقليل طول الآثار المترابطة. يمكن أن تعمل الآثار الطويلة كهوائيات وتشع طاقة كهرومغناطيسية، مما قد يسبب التداخل وعدم الاستقرار.
• التأريض: يعد نظام التأريض المناسب أمرًا ضروريًا. يجب أن نستخدم تكوينًا أرضيًا أحادي النقطة أو تكوينًا نجميًا أرضيًا لتجنب الحلقات الأرضية. يمكن أن تؤدي الحلقات الأرضية إلى حدوث ضوضاء وتسبب عدم الاستقرار في مكبر الصوت.
• فصل إمدادات الطاقة: استخدم مكثفات الفصل بالقرب من منافذ إمداد الطاقة الخاصة بالمكونات. تساعد هذه المكثفات على تصفية الضوضاء عالية التردد من مصدر الطاقة ومنعها من التأثير على أداء مكبر الصوت.

5. ردود الفعل

يمكن استخدام التعليقات لتحسين استقرار مكبر الصوت. هناك نوعان من ردود الفعل: ردود فعل إيجابية وردود فعل سلبية. يمكن أن تؤدي ردود الفعل الإيجابية إلى زيادة كسب مكبر الصوت، ولكنها قد تؤدي أيضًا إلى جعل مكبر الصوت غير مستقر. من ناحية أخرى، يمكن أن تؤدي ردود الفعل السلبية إلى تقليل الكسب ولكنها تعمل على تحسين الاستقرار والخطية وعرض النطاق الترددي لمكبر الصوت.

يمكننا استخدام ردود الفعل السلبية للتحكم في كسب مكبر الصوت وتقليل تأثيرات اختلافات المعلمات. على سبيل المثال، يمكننا استخدام المقاوم في مسار التغذية الراجعة لضبط كسب مكبر الصوت. ومن خلال ضبط قيمة هذه المقاومة، يمكننا التحكم في كمية التغذية الراجعة السلبية وبالتالي كسب المضخم.

6. الإدارة الحرارية

يمكن أن يكون للحرارة تأثير كبير على استقرار مكبر الصوت. مع زيادة درجة حرارة مكبر الصوت، يمكن أن تتغير خصائص المكونات، مما قد يؤدي إلى عدم الاستقرار.

نحن بحاجة إلى ضمان الإدارة الحرارية المناسبة لمكبر الصوت. يمكن القيام بذلك باستخدام المشتتات الحرارية أو المراوح أو أجهزة التبريد الأخرى. تستخدم المشتتات الحرارية لتبديد الحرارة الناتجة عن المكونات. إنها تزيد من مساحة سطح المكون، مما يسمح له بنقل الحرارة بشكل أكثر كفاءة إلى البيئة المحيطة. يمكن استخدام المراوح لزيادة تدفق الهواء فوق المشتت الحراري، مما يؤدي إلى تحسين كفاءة التبريد.

7. الاختبار والمراقبة

بمجرد تصميم وبناء مكبر الصوت، نحتاج إلى اختبار ومراقبة أدائه. يمكننا استخدام معدات اختبار مختلفة، مثل محللات الطيف، ومحللات الشبكة، وأجهزة قياس الذبذبات، لقياس كسب مكبر الصوت، واستجابة التردد، والاستقرار.

أثناء عملية الاختبار، يمكننا البحث عن علامات عدم الاستقرار، مثل التذبذبات أو استجابات التردد غير الطبيعية. إذا اكتشفنا أي مشاكل، يمكننا إجراء تعديلات على تصميم مكبر الصوت أو مكوناته لتحسين استقراره.

نحتاج أيضًا إلى مراقبة أداء مكبر الصوت بمرور الوقت. يمكن أن تتغير العوامل البيئية مثل درجة الحرارة والرطوبة، ويمكن أن تؤثر هذه التغييرات على استقرار مكبر الصوت. ومن خلال مراقبة أداء مكبر الصوت، يمكننا اكتشاف أي تغييرات مبكرًا واتخاذ الإجراءات التصحيحية.

في الختام، يتطلب ضمان استقرار مضخم التردد اللاسلكي مجموعة من الاختيار الصحيح للمكونات، ومطابقة المعاوقة، والانحياز، وتخطيط ثنائي الفينيل متعدد الكلور، والتغذية المرتدة، والإدارة الحرارية، والاختبار. في شركتنا، نأخذ كل هذه العوامل في الاعتبار عند تصميم وتصنيع مكبرات الصوت اللاسلكية الخاصة بنا. نحن ملتزمون بتوفير مكبرات صوت RF عالية الجودة ومستقرة لعملائنا.

إذا كنت مهتمًا بشراء مضخمات التردد اللاسلكي أو لديك أي أسئلة حول استقرار مضخم الصوت، فلا تتردد في التواصل معنا. نحن هنا لمساعدتك في العثور على الحل الأفضل لاحتياجاتك.

مراجع

• جونزاليس، غييرمو. مكبرات الصوت الترانزستور الميكروويف: التحليل والتصميم. برنتيس هول، 1997.
• بوزار، ديفيد م. هندسة الميكروويف. وايلي، 2011.
