كيفية تصميم مقسم الطاقة؟

يعد تصميم مقسم الطاقة مهمة حاسمة في مجال هندسة الترددات اللاسلكية والميكروويف. كمورد لمقسمات الطاقة، لقد اكتسبت خبرة واسعة في هذا المجال. في منشور المدونة هذا، سأشارك بعض الجوانب الرئيسية لتصميم مقسم الطاقة، بما في ذلك المبادئ الأساسية والأنواع المختلفة واعتبارات التصميم المهمة.

المبادئ الأساسية لمقسمات الطاقة

مقسم الطاقة هو جهاز سلبي يقوم بتقسيم إشارة الإدخال إلى إشارتين أو أكثر من إشارات الإخراج. المبدأ الأساسي وراء مقسم الطاقة هو توزيع قوة إشارة الإدخال بالتساوي بين منافذ الإخراج مع الحفاظ على خصائص كهربائية معينة مثل مطابقة المعاوقة والعزل بين المنافذ.

النوع الأكثر شيوعًا لمقسم الطاقة هو مقسم الطاقة ويلكنسون، والذي تم اقتراحه لأول مرة بواسطة إرنست ج. ويلكنسون في عام 1960. يستخدم مقسم الطاقة ويلكنسون محولات ربع موجة ومقاوم لتحقيق تقسيم الطاقة والعزل بين منافذ الإخراج. يتم استخدام المحولات ربع الموجة لمطابقة ممانعة منافذ الإدخال والإخراج، ويستخدم المقاوم لتوفير العزل بين منافذ الإخراج.

مبدأ آخر مهم هو الحفاظ على السلطة. وفقًا لقانون حفظ الطاقة، يجب أن يكون مجموع القوى عند منافذ الإخراج لمقسم الطاقة مساويًا للطاقة عند منفذ الإدخال، مع إهمال أي خسائر في الجهاز. رياضياً، إذا كانت (P_{in}) هي طاقة الدخل و(P_{out1},P_{out2},\cdots,P_{outn}) هي قوى الخرج لمقسم الطاقة (n) - فإن (P_{in}=\sum_{i = 1}^{n}P_{outi}).

أنواع مختلفة من مقسمات الطاقة

مقسمات الطاقة ثنائية الاتجاه

مقسمات الطاقة ثنائية الاتجاه هي أبسط أشكال مقسمات الطاقة. قاموا بتقسيم إشارة الإدخال إلى إشارتين متساويتين لإخراج الطاقة. يتم استخدام مقسم الطاقة ثنائي الاتجاه ويلكنسون على نطاق واسع نظرًا لعزله الجيد بين منافذ الإخراج وفقدان الإدخال المنخفض نسبيًا.

مقسمات الطاقة متعددة الاتجاهات

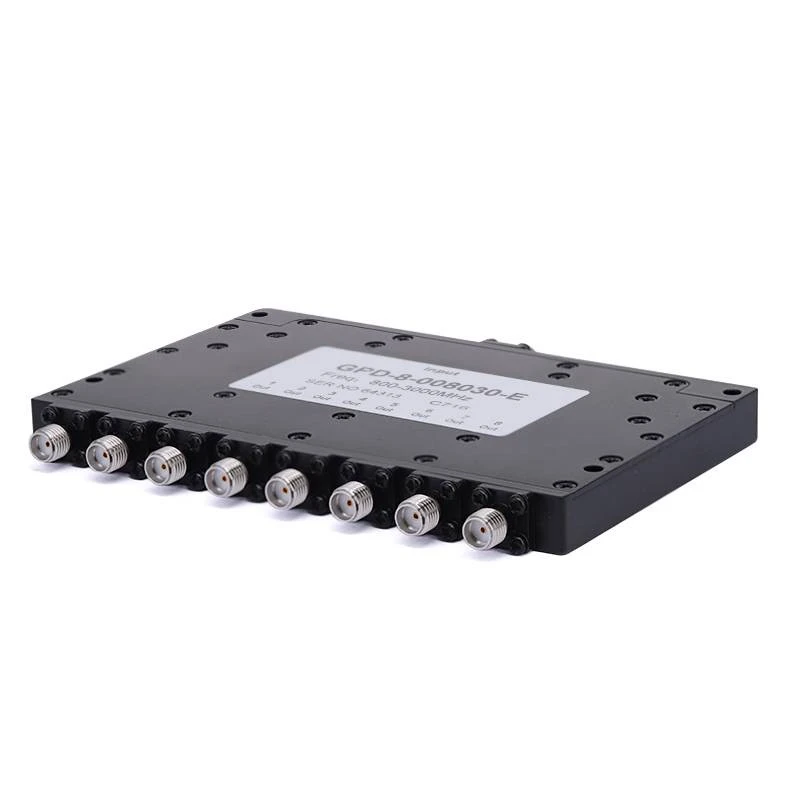

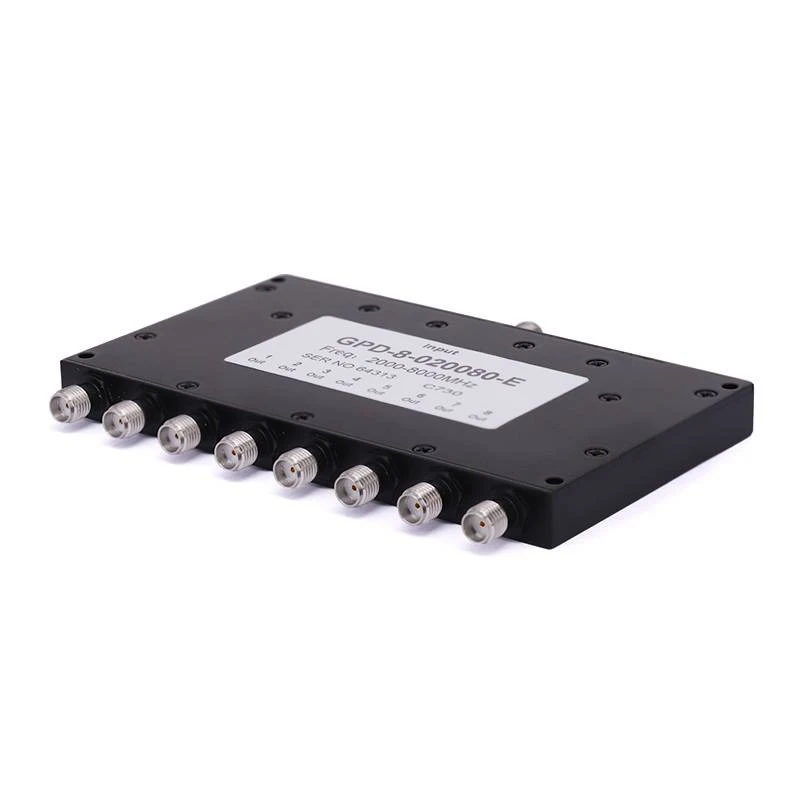

بالنسبة للتطبيقات التي تتطلب أكثر من إشارتين للخرج، يتم استخدام مقسمات الطاقة متعددة الاتجاهات. على سبيل المثال،3- طريقة مقسمات الطاقةيمكن تقسيم إشارة الإدخال إلى ثلاث إشارات الإخراج،6- طريقة مقسمات الطاقةإلى ستة، و8- طريقة مقسمات الطاقةإلى ثمانية. يمكن تصميم مقسمات الطاقة متعددة الاتجاهات هذه عن طريق مقسمات الطاقة المتتالية ثنائية الاتجاه أو باستخدام طبولوجيا الدوائر الأكثر تعقيدًا.

مقسمات الطاقة غير المتكافئة

في بعض الحالات، يكون من الضروري تقسيم الطاقة بشكل غير متساو بين منافذ الإخراج. يمكن تصميم مقسمات الطاقة غير المتساوية عن طريق ضبط قيم المعاوقة لخطوط النقل وقيم المقاوم في الدائرة. على سبيل المثال، يمكن تصميم مقسم طاقة بنسبة تقسيم طاقة تبلغ 2:1 لتوفير طاقة أكبر لمنفذ إخراج واحد أكثر من الآخر.

اعتبارات التصميم

مطابقة المعاوقة

تعد مطابقة المعاوقة أحد أهم اعتبارات التصميم لمقسمات الطاقة. يجب أن تكون منافذ الإدخال والإخراج لمقسم الطاقة مطابقة للمقاومة المميزة للنظام، والتي تكون عادة 50 أوم في تطبيقات الترددات اللاسلكية والميكروويف. يمكن أن تؤدي المعاوقة غير المتطابقة إلى انعكاسات، مما يزيد من فقدان الإدخال ويقلل من كفاءة مقسم الطاقة.

لتحقيق مطابقة المعاوقة، يتم استخدام محولات ربع الموجة بشكل شائع. يتم حساب الممانعة المميزة لمحول ربع الموجة بناءً على ممانعات الإدخال والإخراج لمقسم الطاقة. بالنسبة لمقسم طاقة ويلكنسون، يتم الحصول على الممانعة المميزة لمحول الموجة الربعية (Z_{01}) بواسطة (Z_{01}=\sqrt{2}Z_{0})، حيث (Z_{0}) هي ممانعة النظام.

عزل

يعد العزل بين منافذ الإخراج عاملاً حاسماً آخر. ويضمن العزل الجيد عدم تداخل الإشارات الموجودة في منافذ الإخراج مع بعضها البعض. في مقسم الطاقة ويلكنسون، يوفر المقاوم بين منافذ الإخراج العزل. يتم اختيار قيمة المقاوم لتحسين أداء العزل. بالنسبة لمقسم طاقة ويلكنسون ثنائي الاتجاه بممانعة النظام (Z_{0})، قيمة المقاوم (R = 2Z_{0}).

عرض النطاق الترددي

يشير عرض النطاق الترددي لمقسم الطاقة إلى نطاق الترددات التي يمكن أن يعمل مقسم الطاقة عليها بفعالية. يتأثر عرض النطاق الترددي بعوامل مثل نوع خطوط النقل المستخدمة وشبكة مطابقة المعاوقة ودائرة العزل. بشكل عام، يكون تصميم مقسمات الطاقة ذات النطاق الترددي الأوسع أكثر صعوبة وقد يكون لها خسائر إدخال أعلى.

فقدان الإدراج

فقدان الإدراج هو فقدان الطاقة الذي يحدث عندما تمر الإشارة عبر مقسم الطاقة. يحدث هذا بشكل رئيسي بسبب عوامل مثل فقدان الموصل، وفقدان العزل الكهربائي، وفقدان الإشعاع. يعد فقدان الإدخال المنخفض أمرًا مرغوبًا فيه في تصميم مقسم الطاقة لضمان نقل الطاقة بكفاءة.

خطوات التصميم

الخطوة 1: تحديد المواصفات

الخطوة الأولى في تصميم مقسم الطاقة هي تحديد المواصفات، بما في ذلك عدد منافذ الإخراج، ونسبة تقسيم الطاقة، ونطاق تردد التشغيل، ومقاومة النظام، والعزل المطلوب وفقدان الإدراج.

الخطوة 2: اختر الطوبولوجيا

بناءً على المواصفات، اختر طوبولوجيا مقسم الطاقة المناسبة. على سبيل المثال، إذا كانت هناك حاجة إلى عزل جيد وخسارة إدخال منخفضة، فقد يكون مقسم الطاقة ويلكنسون خيارًا جيدًا.

الخطوة 3: حساب قيم المكونات

بمجرد اختيار الهيكل، قم بحساب قيم المكونات مثل الممانعة المميزة لخطوط النقل وقيم المقاوم. استخدم الصيغ ومعادلات التصميم ذات الصلة للطوبولوجيا المختارة.

الخطوة 4: محاكاة التصميم

استخدم برامج المحاكاة الكهرومغناطيسية مثل ADS (نظام التصميم المتقدم) أو HFSS (محاكي البنية عالية التردد) لمحاكاة التصميم. يمكن أن تساعد نتائج المحاكاة في التحقق من أداء مقسم الطاقة وتحديد أي مشاكل محتملة.

الخطوة 5: التصنيع والاختبار

بعد أن تكون نتائج المحاكاة مرضية، قم بتصنيع مقسم الطاقة باستخدام عمليات التصنيع المناسبة مثل تصنيع لوحات الدوائر المطبوعة (PCB) أو التصنيع الدقيق. بعد ذلك، قم باختبار مقسم الطاقة المُصنَّع باستخدام محللات الشبكة ومعدات الاختبار الأخرى للتأكد من مطابقته للمواصفات.

خاتمة

يتطلب تصميم مقسم الطاقة فهمًا جيدًا للمبادئ الأساسية والأنواع المختلفة واعتبارات التصميم المهمة. كمورد لمقسمات الطاقة، نحن ملتزمون بتوفير مقسمات طاقة عالية الجودة تلبي الاحتياجات المتنوعة لعملائنا. سواء كنت بحاجة إلى مقسم طاقة بسيط ثنائي الاتجاه أو مقسم طاقة معقد متعدد الاتجاهات، فلدينا الخبرة والتكنولوجيا لتصميم وتصنيع المنتج المناسب لك.

إذا كنت مهتمًا بمقسمات الطاقة لدينا أو لديك أي أسئلة حول تصميم مقسم الطاقة، فلا تتردد في الاتصال بنا للشراء وإجراء المزيد من المناقشات.

مراجع

1. بوزار، دم (2011). هندسة الميكروويف (الطبعة الرابعة). وايلي.
2. ويلكنسون، إي جيه (1960). مقسم طاقة هجين على شكل N. معاملات IRE حول نظرية وتقنيات الموجات الدقيقة، 8(1)، 116 - 118.
