ما هي مخففات الترددات اللاسلكية التناظرية؟

يو! كمورد لمخففات التردد اللاسلكي، كنت غارقًا في عالم مخففات التردد اللاسلكي التناظرية لبعض الوقت. لذا، فكرت في أن أشارككم ما تعنيه هذه الأجهزة الأنيقة.

أولاً، دعونا نحلل ما يرمز إليه "RF". RF اختصار لتردد الراديو. إنه نطاق الترددات الكهرومغناطيسية المستخدمة للاتصالات الراديوية، من حوالي 3 كيلو هرتز إلى 300 جيجا هرتز. الآن، المخفف هو جهاز يقلل من قوة الإشارة. لذلك، فإن مخفف التردد اللاسلكي التناظري هو مكون يقلل من قوة إشارة التردد اللاسلكي.

لماذا تريد أن تفعل ذلك؟ حسنا، هناك مجموعة من الأسباب. واحدة من أكثرها شيوعا هي حماية المعدات الحساسة. على سبيل المثال، إذا كان لديك جهاز استقبال لا يمكنه التعامل مع الإشارات عالية الطاقة، فيمكن استخدام المخفف لخفض الإشارة إلى مستوى يمكن لجهاز الاستقبال معالجته بأمان.

سبب آخر هو اختبار الإشارة وقياسها. عند اختبار إشارة ما، قد ترغب في ضبط مستوى قوتها لمعرفة كيفية استجابة أجهزتك عند نقاط قوة مختلفة. يمنحك مخفف التردد اللاسلكي التناظري القدرة على القيام بذلك.

دعونا نتحدث عن كيفية عمل هذه الأشياء. تستخدم مخففات التردد اللاسلكي التناظرية عادةً عناصر مقاومة لتبديد قوة الإشارة. هناك أنواع مختلفة من المخففات المقاومة، مثل النوع pi والنوع T.

يحصل المخفف من النوع pi على اسمه من شكله، الذي يشبه إلى حد ما الحرف اليوناني pi (π). لديها ثلاث مقاومات مرتبة في تكوين معين. يعد هذا النوع من المخفف رائعًا للتطبيقات التي تحتاج فيها إلى درجة عالية من التوهين ومطابقة جيدة للممانعة.

من ناحية أخرى، فإن المخفف من النوع T له شكل يشبه الحرف T. وهو يتكون من مقاومتين متسلسلتين ومقاوم تحويلي واحد. غالبًا ما يتم استخدام المخففات من النوع T عندما تحتاج إلى طريقة بسيطة وفعالة من حيث التكلفة لتقليل طاقة الإشارة.

الآن، دعونا نتعرف على الأنواع المختلفة لمخففات التردد اللاسلكي الموجودة هناك. هناك مخففات ثابتة ومخففات متغيرة.

المخففات الثابتة لها قيمة تخفيف محددة. بمجرد اختيار مخفف ثابت بقيمة معينة للديسيبل (ديسيبل)، فهذا هو مقدار تقليل طاقة الإشارة الذي ستحصل عليه. تعتبر هذه الأمور مفيدة للغاية عندما تعرف بالضبط مقدار التوهين الذي تحتاجه لتطبيقك. على سبيل المثال، إذا كنت تقوم ببناء نظام تردد لاسلكي محدد حيث تحتاج إلى تقليل قوة الإشارة بمقدار محدد، فإن المخفف الثابت هو الحل الأمثل.

تسمح لك المخففات المتغيرة، كما يوحي اسمها، بضبط مقدار التوهين. يعد هذا مفيدًا حقًا في المواقف التي يمكن أن تختلف فيها قوة الإشارة، أو عندما تحتاج إلى ضبط قوة الإشارة أثناء الاختبار. يمكنك عادةً ضبط المخففات المتغيرة إما يدويًا أو إلكترونيًا.

عندما يتعلق الأمر بالموصلات، هناك العديد من الخيارات الشائعة لمخففات التردد اللاسلكي التناظرية. أحد أكثرها شيوعًا هو موصل SMA.مخففات SMAتُستخدم على نطاق واسع لأنها صغيرة وخفيفة الوزن ويمكنها التعامل مع ترددات تصل إلى حوالي 18 جيجا هرتز. غالبًا ما توجد في أنظمة الاتصالات اللاسلكية ومعدات الاختبار وتطبيقات الاتصالات عبر الأقمار الصناعية.

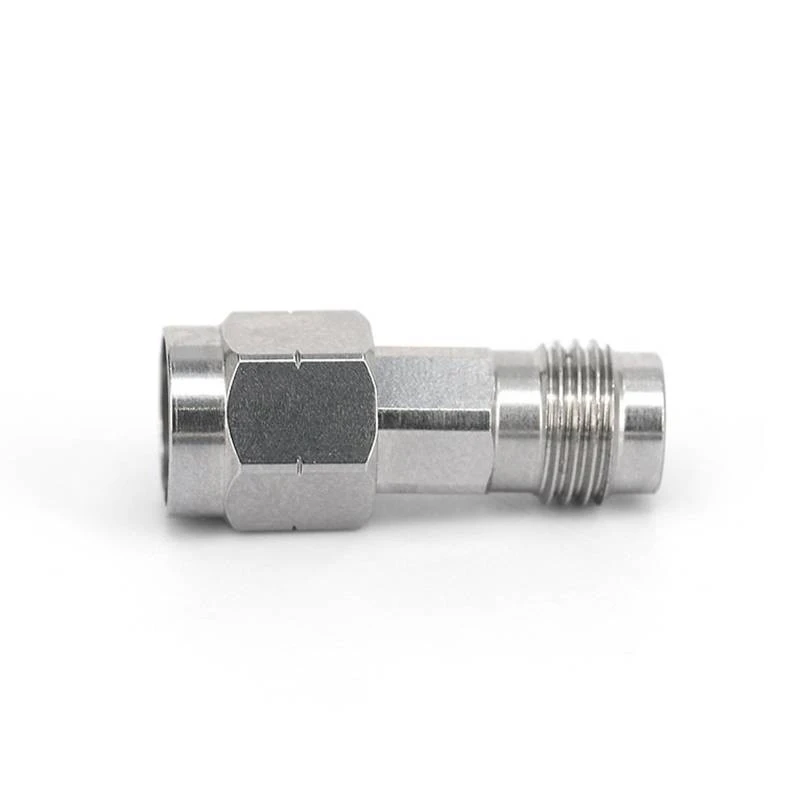

نوع آخر من الموصلات هو موصل 2.4 ملم.مخففات 2.4 ملممصممة لتطبيقات عالية التردد، قادرة على التعامل مع ترددات تصل إلى 50 جيجا هرتز. يتم استخدامها بشكل شائع في أنظمة الموجات الميكروية والمليمترية، حيث تعد الدقة والأداء عالي التردد أمرًا بالغ الأهمية.

ثم هناك موصل 1.85 ملم.مخففات 1.85 ملمبل إنها أكثر تطورًا، مع القدرة على التعامل مع ترددات تصل إلى 67 جيجا هرتز. وتُستخدم هذه عادةً في أنظمة الترددات اللاسلكية المتقدمة جدًا، مثل تلك الموجودة في مختبرات الأبحاث وشبكات الاتصالات عالية الأداء.

الآن، عندما تختار مخفف التردد اللاسلكي التناظري، هناك بعض الأشياء التي يجب أن تضعها في الاعتبار. الأول هو نطاق التردد. تحتاج إلى التأكد من أن المخفف يمكنه التعامل مع ترددات الإشارة الخاصة بك. إذا حاولت استخدام مخفف خارج نطاق التردد المحدد له، فقد تحصل على توهين غير دقيق أو حتى تلحق الضرر بالجهاز.

التالي هو قيمة التوهين. كما ذكرت سابقًا، أنت بحاجة إلى معرفة مقدار تقليل طاقة الإشارة الذي تحتاجه. سواء كان مخففًا ثابتًا أو متغيرًا، تأكد من أنه يمكنه توفير المقدار المناسب من التوهين لتطبيقك.

القدرة على التعامل مع الطاقة مهمة أيضًا. أنت بحاجة إلى التأكد من أن المخفف يمكنه التعامل مع قوة الإشارة الخاصة بك دون ارتفاع درجة الحرارة أو التعرض للتلف. إذا كانت قوة الإشارة عالية جدًا بالنسبة للمخفف، فقد يؤدي ذلك إلى ضعف الأداء أو حتى الفشل.

تعد مطابقة المعاوقة عاملاً رئيسياً آخر. في أنظمة الترددات اللاسلكية، تعد مطابقة المعاوقة أمرًا بالغ الأهمية لنقل الإشارة بكفاءة. تحتاج إلى التأكد من أن مقاومة المخفف تتوافق مع مقاومة بقية نظامك. وإلا، فقد تحصل على انعكاسات الإشارة، والتي يمكن أن تسبب تداخلاً وتقلل من الأداء العام لنظامك.

باعتباري موردًا لمخففات التردد اللاسلكي، رأيت بنفسي مدى أهمية هذه الأجهزة في نطاق واسع من التطبيقات. سواء كنت تعمل في مجال الاتصالات السلكية واللاسلكية، أو تعمل في مشروع بحثي، أو تقوم فقط ببناء نظام تردد لاسلكي صغير في المنزل، فإن الحصول على مخفف التردد اللاسلكي التناظري المناسب يمكن أن يحدث فرقًا كبيرًا.

إذا كنت في السوق لمخففات التردد اللاسلكي التناظرية، فأنا أرغب في مساعدتك في العثور على الحل الأمثل لاحتياجاتك. لدينا مجموعة واسعة من المخففات بموصلات مختلفة وقيم التوهين ونطاقات التردد. فقط تواصل معنا، ويمكننا أن نبدأ محادثة حول متطلباتك. سواء كنت بحاجة إلى مخفف واحد لمشروع لمرة واحدة أو كمية كبيرة لعملية إنتاج، فلدينا ما تحتاجه.

في الختام، تعتبر مخففات الترددات اللاسلكية التناظرية مكونات أساسية في عالم تكنولوجيا الترددات الراديوية. إنها توفر طريقة بسيطة وفعالة للتحكم في قوة الإشارة وحماية المعدات وإجراء اختبارات دقيقة. من خلال المعرفة الصحيحة والمورد المناسب، يمكنك العثور على المخفف المثالي لتطبيقك المحدد. لذا، لا تتردد في الاتصال بنا إذا كانت لديك أية أسئلة أو إذا كنت مستعدًا لبدء عملية الشراء.

مراجع

• هندسة الميكروويف، ديفيد م. بوزار
• تصميم دوائر الترددات اللاسلكية، كريس بويك
