ما هو دور مخففات SMA في أنظمة الترددات اللاسلكية؟

مرحبًا بكم، أيها الزملاء المتحمسون للترددات اللاسلكية! كمورد لمخففات SMA، رأيت بنفسي الدور الحاسم الذي تلعبه هذه المكونات الصغيرة في أنظمة التردد اللاسلكي. لذلك، دعونا نتعمق ونستكشف ما هي مخففات SMA وسبب أهميتها.

ما هي مخففات SMA؟

أول الأشياء أولاً، دعونا نتحدث عن ماهية مخففات SMA في الواقع. يرمز SMA إلى SubMiniature version A، وهو نوع من الموصلات المحورية المستخدمة بشكل شائع في تطبيقات التردد اللاسلكي. ومن ناحية أخرى، فإن المخفف هو جهاز يقلل من قوة الإشارة دون تشويه شكل موجتها بشكل كبير.

تم تصميم مخففات SMA للعمل مع موصلات SMA وتستخدم للتحكم في مستوى إشارات التردد اللاسلكي في النظام. وهي تأتي بقيم توهين مختلفة، تتراوح عادة من بضعة ديسيبل (ديسيبل) إلى عدة عشرات من الديسيبل. يتيح ذلك للمهندسين ضبط قوة الإشارة وفقًا لمتطلبات نظام التردد اللاسلكي الخاص بهم.

دور مخففات SMA في أنظمة الترددات اللاسلكية

تعديل مستوى الإشارة

أحد الأدوار الأساسية لمخففات SMA هو ضبط مستوى الإشارة. في العديد من أنظمة الترددات اللاسلكية، قد تكون الإشارة الواردة قوية جدًا بحيث يتعذر على المكونات اللاحقة التعامل معها. على سبيل المثال، في نظام الاستقبال، إذا كانت إشارة الإدخال قوية جدًا، فقد يتسبب ذلك في تشبع جهاز الاستقبال، مما يؤدي إلى تشويه ومعالجة الإشارة غير الدقيقة.

باستخدام مخفف SMA، يمكننا تقليل مستوى الإشارة إلى نطاق يمكن لجهاز الاستقبال التعامل معه بشكل صحيح. وهذا يضمن أن جهاز الاستقبال يعمل ضمن نطاقه الخطي، مما يوفر استقبالًا دقيقًا وموثوقًا للإشارة.

مطابقة المعاوقة

هناك دور مهم آخر لمخففات SMA وهو مطابقة المعاوقة. في أنظمة الترددات اللاسلكية، من الضروري وجود تطابق مناسب للممانعة بين المكونات المختلفة لتقليل انعكاسات الإشارة وزيادة نقل الطاقة إلى الحد الأقصى.

تم تصميم مخففات SMA بممانعة مميزة محددة، عادة 50 أوم، وهي الممانعة القياسية في معظم أنظمة الترددات اللاسلكية. عند إدخالها في الدائرة، فإنها تساعد في الحفاظ على استمرارية المعاوقة، مما يقلل من فقدان الإشارة بسبب الانعكاسات. وهذا مهم بشكل خاص في التطبيقات عالية التردد حيث يمكن أن يؤدي عدم تطابق المعاوقة الصغيرة إلى تدهور كبير في الأداء.

الاختبار والمعايرة

تُستخدم أيضًا مخففات SMA على نطاق واسع في اختبار ومعايرة أنظمة التردد اللاسلكي. أثناء عملية الاختبار، يحتاج المهندسون إلى محاكاة مستويات إشارة مختلفة لتقييم أداء النظام في ظل ظروف مختلفة. تتيح لهم مخففات SMA التحكم بدقة في قوة الإشارة، مما يسهل اختبار استجابة النظام لمستويات الإدخال المختلفة.

في المعايرة، يتم استخدام المخففات لتعيين قيمة توهين معروفة، مما يساعد على ضمان دقة معدات القياس. على سبيل المثال، في محلل الطيف، يمكن استخدام مخفف SMA لمعايرة مستوى إشارة الدخل، مما يضمن دقة القيم المقاسة.

أنواع مخففات SMA

هناك عدة أنواع متاحة من مخففات SMA، ولكل منها خصائصه وتطبيقاته الخاصة.

المخففات الثابتة

المخففات الثابتة لها قيمة توهين محددة مسبقًا. فهي بسيطة وموثوقة وفعالة من حيث التكلفة. تُستخدم مخففات SMA الثابتة بشكل شائع في التطبيقات التي تتطلب توهينًا ثابتًا للإشارة، كما هو الحال في إعدادات اختبار التردد اللاسلكي أو في الأنظمة التي يلزم فيها ضبط مستوى الإشارة إلى قيمة محددة. يمكنك التحقق من موقعنامخففات SMAلمجموعة واسعة من خيارات المخفف الثابتة.

المخففات المتغيرة

تسمح المخففات المتغيرة، كما يوحي الاسم، للمستخدم بضبط قيمة التوهين. أنها توفر المزيد من المرونة في تعديل مستوى الإشارة مقارنة بالمخففات الثابتة. غالبًا ما تُستخدم مخففات SMA المتغيرة في التطبيقات التي يحتاج فيها مستوى الإشارة إلى التعديل ديناميكيًا، كما هو الحال في أنظمة الاتصالات حيث قد تختلف قوة الإشارة اعتمادًا على المسافة أو الظروف البيئية.

مخففات الخطوة

تقدم مخففات الخطوة سلسلة من خطوات التوهين المنفصلة. إنها عبارة عن حل وسط بين المخففات الثابتة والمتغيرة، مما يوفر عددًا محدودًا من قيم التوهين القابلة للتحديد. تعد مخففات SMA خطوة مفيدة في التطبيقات التي تتطلب درجة معينة من المرونة، ولكن تكلفة وتعقيد المخفف المتغير بالكامل ليس له ما يبرره.

مقارنة مع أنواع المخففات الأخرى

في حين يتم استخدام مخففات SMA على نطاق واسع، هناك أنواع أخرى من المخففات المتوفرة في السوق، مثلمخففات 2.4 ملمومخففات 1.85 ملم.

تم تصميم المخففات مقاس 2.4 مم لتطبيقات الترددات الأعلى، والتي تصل عادةً إلى 50 جيجا هرتز. إنها توفر أداءً أفضل عند الترددات العالية مقارنةً بمخففات SMA، ولكنها أيضًا أكثر تكلفة ومحدودة التوفر.

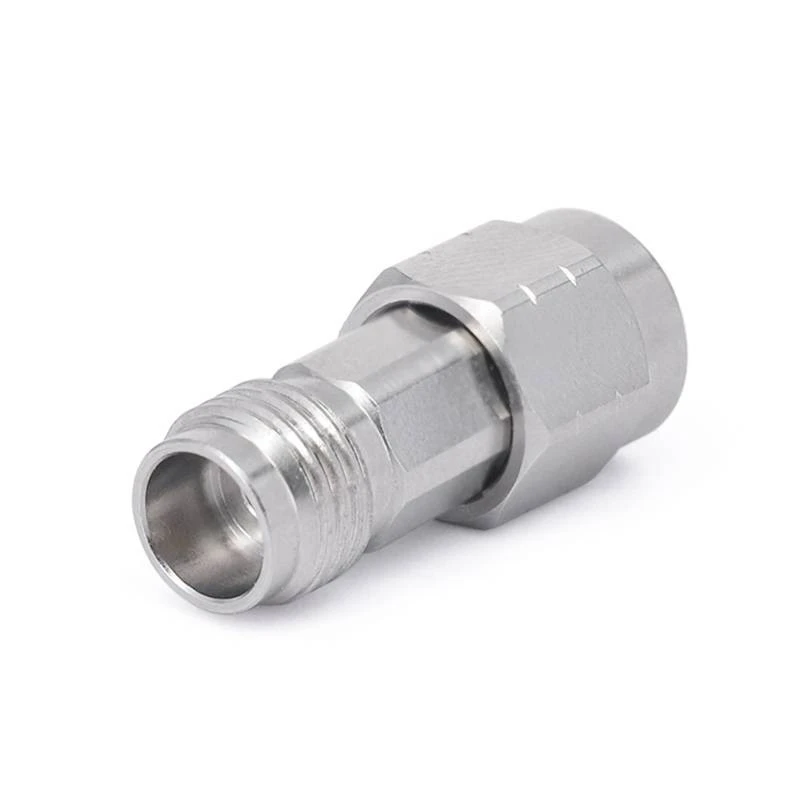

تعد المخففات مقاس 1.85 مم أكثر ملاءمة لتطبيقات الترددات الفائقة، مع نطاق تردد يصل إلى 67 جيجا هرتز. ومع ذلك، فهي أيضًا الأكثر تكلفة وتتطلب معالجة أكثر دقة نظرًا لصغر حجمها.

في معظم تطبيقات الترددات اللاسلكية ذات الأغراض العامة، توفر مخففات SMA توازنًا جيدًا بين الأداء والتكلفة والتوافر.

لماذا تختار مخففات SMA الخاصة بنا؟

كمورد لمخففات SMA، فإننا نفخر بتقديم منتجات عالية الجودة. يتم تصنيع مخففات SMA الخاصة بنا باستخدام أحدث التقنيات والمواد عالية الجودة، مما يضمن الأداء الممتاز والموثوقية.

نحن نقدم مجموعة واسعة من قيم وأنواع التوهين، بما في ذلك المخففات الثابتة والمتغيرة والخطوة، لتلبية الاحتياجات المتنوعة لعملائنا. يتم اختبار منتجاتنا بدقة للتأكد من أنها تلبي أعلى معايير الصناعة.

بالإضافة إلى ذلك، نحن نقدم خدمة عملاء ممتازة. فريق الخبراء لدينا على استعداد دائمًا لمساعدتك في اختيار مخفف SMA المناسب لتطبيقك وتقديم الدعم الفني.

تواصل معنا للشراء والاستشارة

إذا كنت في السوق لشراء مخففات SMA أو لديك أي أسئلة حول منتجاتنا، فنحن نحب أن نسمع منك. سواء كنت تعمل في مشروع RF صغير الحجم أو تطبيق صناعي واسع النطاق، يمكننا توفير الحل المناسب لك.

لا تتردد في التواصل معنا للحصول على مزيد من المعلومات وبدء مفاوضات الشراء. نحن ملتزمون بمساعدتك في العثور على أفضل مخففات SMA لأنظمة التردد اللاسلكي لديك.

مراجع

• بوزار، دم (2011). هندسة الميكروويف. وايلي.
• كولين، ري (2001). أسس هندسة الميكروويف. وايلي.
