كيفية توصيل موصلات المحور بشكل صحيح؟

باعتباري موردًا موثوقًا للموصلات المحورية، فإنني أدرك أهمية الاتصال المناسب في ضمان الأداء الأمثل والموثوقية لأنظمة التردد اللاسلكي لديك. في منشور المدونة هذا، سأشارك بعض المعرفة المتعمقة والنصائح العملية حول كيفية توصيل موصلات Coax بشكل صحيح.

فهم الموصلات المحورية

قبل أن نتعمق في عملية الاتصال، من الضروري أن يكون لدينا فهم أساسي للموصلات المحورية. تُستخدم الموصلات المحورية لربط الكابلات المحورية بأجهزة أخرى، مثل الهوائيات وأجهزة الإرسال وأجهزة الاستقبال. وهي تأتي في أنواع مختلفة، كل منها مصمم لتطبيقات وترددات محددة. تتضمن بعض الأنواع الشائعة موصلات من النوع BNC، وSMA، وN.

التحضير المسبق للاتصال

1. حدد الموصل الصحيح
   الخطوة الأولى في الاتصال الصحيح هي اختيار Coax Connector الصحيح لتطبيقك. ضع في اعتبارك عوامل مثل نطاق التردد والمقاومة ونوع الكابل الذي تستخدمه. على سبيل المثال، إذا كنت تعمل مع تطبيقات عالية التردد، فقد تكون موصلات SMA خيارًا أفضل نظرًا لأدائها الممتاز عند ترددات تصل إلى 18 جيجا هرتز. كمورد، نحن نقدم مجموعة واسعة من الموصلات، بما في ذلكنهاية إطلاق الموصلات، وهي مثالية للتطبيقات التي تكون فيها المساحة محدودة ويتطلب اتصالاً منخفض المستوى.
2. افحص الموصل والكابل
   قبل إجراء الاتصال، قم بفحص كل من الموصل المحوري والكابل المحوري بعناية. تحقق من عدم وجود أي علامات تلف، مثل المسامير المنحنية أو العوازل المتشققة أو الكابلات المتآكلة. يمكن أن يؤدي الموصل أو الكابل التالف إلى فقدان الإشارة والتداخل وحتى فشل النظام. إذا وجدت أي ضرر، فاستبدل المكون المعيب على الفور.
3. تحضير الكابل
   يعد الإعداد المناسب للكابل أمرًا ضروريًا لنجاح الاتصال. ابدأ بتجريد الغلاف الخارجي للكابل المحوري لكشف الموصل الداخلي والعازل الكهربائي والدرع. استخدم أداة تعرية الكابلات المصممة خصيصًا للكابلات المحورية لضمان قطع نظيف ودقيق. يجب أن يتطابق طول الموصل الداخلي المكشوف والدرع مع متطلبات الموصل الذي تستخدمه.

عملية الاتصال

1. أدخل الكابل في الموصل
   بمجرد تجهيز الكابل، أدخله في الموصل المحوري. تأكد من أن الموصل الداخلي متمركز في الموصل وأن الدرع على اتصال جيد بجسم الموصل. قد تتطلب منك بعض الموصلات لحام الموصل الداخلي والدرع للحصول على اتصال أكثر أمانًا. إذا كان اللحام مطلوبًا، استخدم مكواة لحام عالية الجودة ولحامًا بنقطة انصهار مناسبة.
2. تشديد الموصل
   بعد إدخال الكابل، قم بربط الموصل بالكابل أو بجهاز التزاوج. استخدم مفتاح عزم الدوران لضمان تشديد الموصل وفقًا لمواصفات عزم الدوران الصحيحة. يمكن أن يؤدي الإفراط في التشديد إلى إتلاف الموصل أو الكابل، في حين أن التشديد الزائد يمكن أن يؤدي إلى فقدان الاتصال وفقدان الإشارة.
3. تحقق من الاتصال
   بمجرد تشديد الموصل، تحقق من الاتصال للتأكد من المحاذاة والاستمرارية الصحيحة. يمكنك استخدام مقياس متعدد لقياس المقاومة بين الموصل الداخلي والدرع. تشير قراءة المقاومة المنخفضة إلى وجود اتصال جيد، بينما قد تشير قراءة المقاومة العالية إلى وجود مشكلة.

اعتبارات خاصة

1. العوامل البيئية
   إذا كان سيتم استخدام الموصل المحوري في ظروف بيئية قاسية، مثل الرطوبة العالية أو درجات الحرارة القصوى أو التعرض للمواد الكيميائية، فاختر موصلًا يتمتع بحماية بيئية مناسبة. على سبيل المثال، تم تصميم بعض الموصلات بأختام وطلاءات مقاومة للطقس لمنع الرطوبة والتآكل.
2. موصلات قابلة للاستبدال في المجال

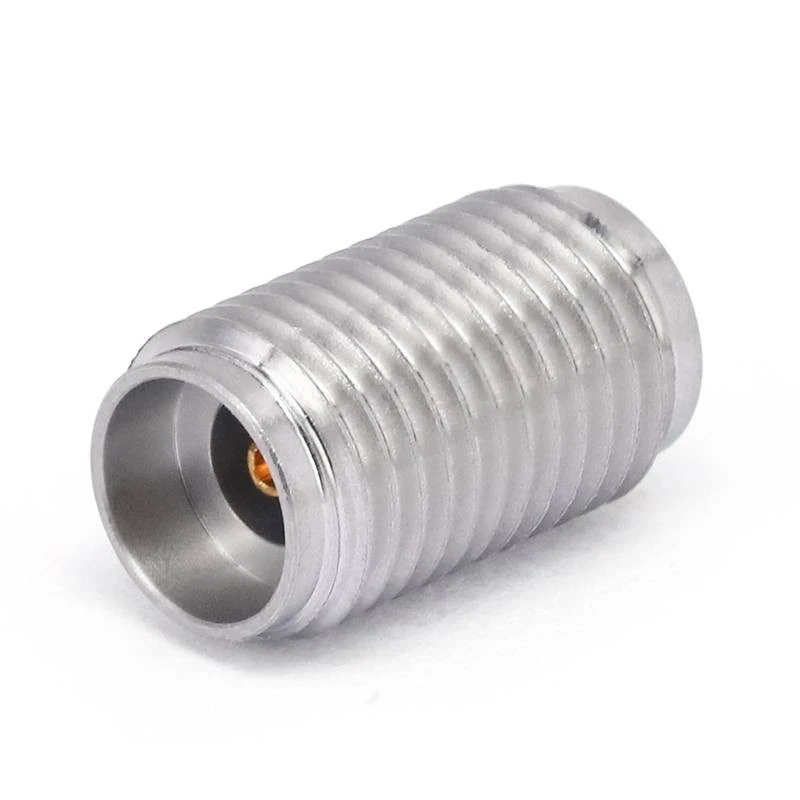

   في بعض التطبيقات، قد يكون من الضروري استبدال الموصل في الحقل.موصلات قابلة للاستبدال في المجالهي خيار كبير في هذه الحالات. وهي مصممة ليتم تركيبها وإزالتها بسهولة دون الحاجة إلى أدوات أو معدات خاصة.
3. الخرز الزجاجي في الموصلات
   تستخدم بعض الموصلات المحوريةالخرز الزجاجيكعوازل. توفر الخرز الزجاجي العديد من المزايا، بما في ذلك قوة العزل الكهربائية العالية، والفقد المنخفض، واستقرار درجة الحرارة الممتاز. عند العمل مع الموصلات التي تستخدم الخرز الزجاجي، احرص بشدة على عدم إتلاف الخرز الزجاجي أثناء عملية التوصيل.

استكشاف الأخطاء وإصلاحها

حتى مع الإعداد والاتصال المناسبين، قد تواجه بعض المشكلات مع Coax Connector الخاص بك. فيما يلي بعض المشاكل الشائعة وحلولها:

1. فقدان الإشارة
   إذا واجهت فقدان الإشارة، فتحقق من الاتصال بحثًا عن المكونات السائبة أو التالفة. تأكد من إحكام ربط الموصل بشكل صحيح وأن الكابل غير تالف. قد تحتاج أيضًا إلى التحقق من مقاومة الموصل والكابل للتأكد من مطابقتهما.
2. تدخل
   يمكن أن يحدث التداخل بسبب مجموعة متنوعة من العوامل، بما في ذلك التداخل الكهرومغناطيسي (EMI) وتداخل الترددات الراديوية (RFI). لتقليل التداخل، استخدم الكابلات والموصلات المحمية. تأكد من تأريض الدرع بشكل صحيح لمنع دخول الإشارات الخارجية.
3. اتصال ضعيف
   يمكن أن يؤدي الاتصال الضعيف إلى فقدان الإشارة بشكل متقطع أو فقدان كامل للإشارة. تحقق من دبابيس الموصل وموصلات الكابل بحثًا عن أي علامات أكسدة أو تآكل. إذا لزم الأمر، قم بتنظيف نقاط التلامس باستخدام منظف تلامس وفرشاة ناعمة.

خاتمة

يعد توصيل موصلات Coax بشكل صحيح أمرًا ضروريًا لأداء وموثوقية أنظمة التردد اللاسلكي الخاصة بك. باتباع الخطوات الموضحة في منشور المدونة هذا، يمكنك ضمان اتصال ناجح وتجنب المشكلات الشائعة مثل فقدان الإشارة والتداخل وضعف الاتصال. باعتبارنا أحد موردي Coax Connector، نحن ملتزمون بتوفير موصلات عالية الجودة ومشورة الخبراء لمساعدتك في تحقيق أفضل النتائج.

إذا كنت مهتمًا بشراء Coax Connectors أو لديك أي أسئلة حول منتجاتنا، فلا تتردد في الاتصال بنا لمناقشة الشراء. نحن نتطلع إلى خدمتك وتلبية احتياجات اتصال الترددات اللاسلكية الخاصة بك.

مراجع

• "دليل الكابلات والموصلات المحورية" من شركة Andrew Corporation
• "تصميم دوائر الترددات اللاسلكية والميكروويف للتطبيقات اللاسلكية" بقلم رينهولد لودفيج وبافل بريتشكو
