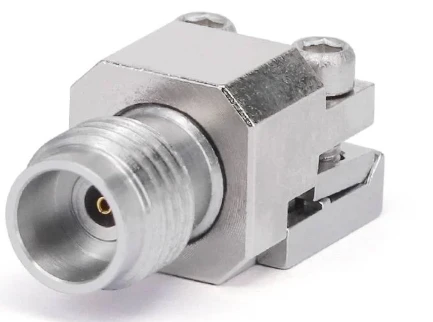

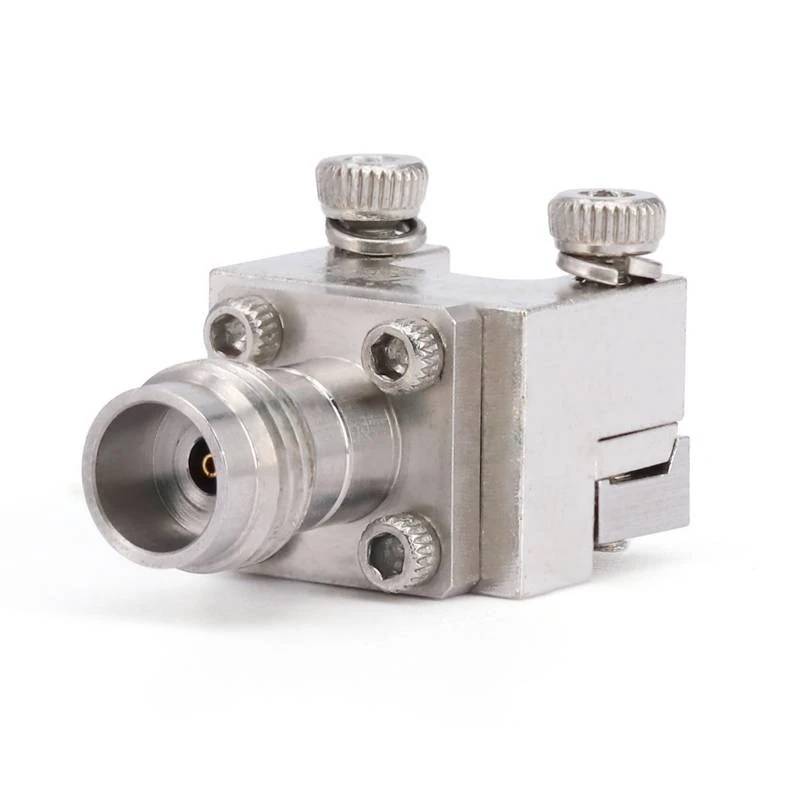

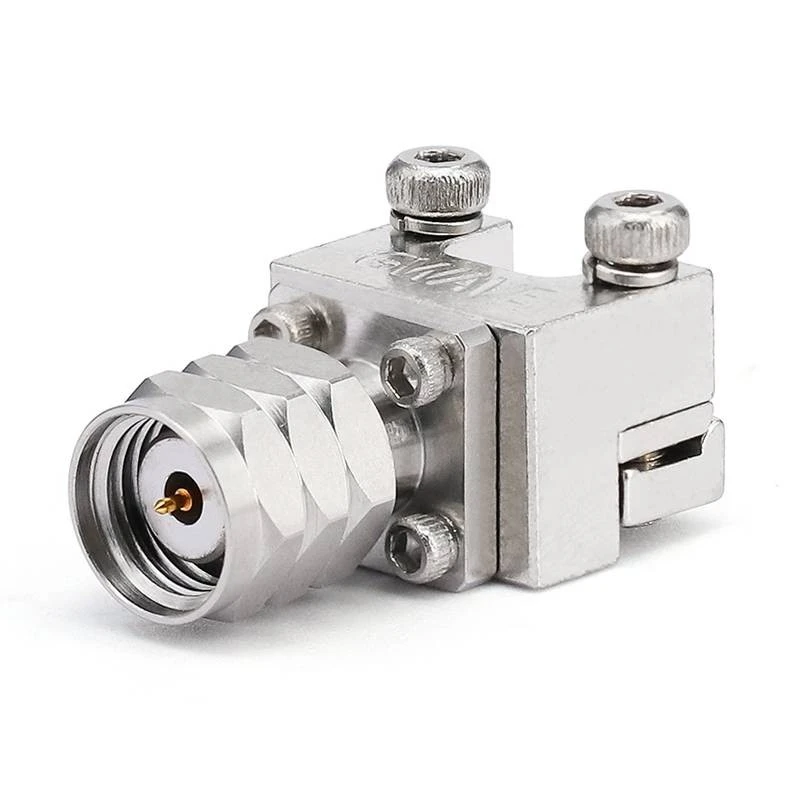

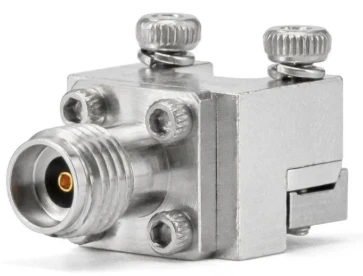

موصلات التشغيل نهاية
تم تصميم موصلات التشغيل النهائية لـ Flexirf ، المتوفرة في SMA ، 2 . 92 مم ، 2.4 مم ، 1.85 مم ، و 1.0 مم ، لتلبية المتطلبات الأكثر تطلبًا في تطبيقات التردد العالية.
تتميز موصلات التشغيل النهائية هذه الأداء الكهربائي الاستثنائي . بتصميمها الهندس الدقيق ، يمكنها دعم الترددات حتى مستويات عالية للغاية .
الوصف
مقدمة المنتج
تم تصميم موصلات التشغيل النهائية لـ Flexirf ، المتوفرة في SMA ، 2 . 92 مم ، 2.4 مم ، 1.85 مم ، و 1.0 مم ، لتلبية المتطلبات الأكثر تطلبًا في تطبيقات التردد العالية.
تتميز موصلات التشغيل النهائية هذه الأداء الكهربائي الاستثنائي . بتصميمها الهندس الدقيق ، يمكنها دعم الترددات حتى مستويات عالية للغاية . الموصلات 2 . توفر موصلات 1.85 مم أداءً متميزًا يصل إلى 67 جيجا هرتز ، ودعم الموصلات 1.0 ملم ترددات تصل إلى 110 جيجا هرتز. هذا يجعلها مثالية للاستخدام في أنظمة الاتصالات اللاسلكية المتقدمة ، وتطبيقات الطيران والفضاء ، ونقل البيانات عالية السرعة.
نمط جسم المنتج

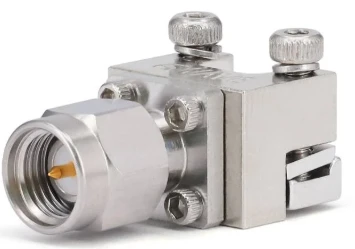

تشغيل Connector Solderless End لـ PCB ، يحتوي PIN المركزي على قطر 0 . 23mm ، 0. 3mm و 0 . 51mm. يحتوي هذا الموصل على جسم معدن ثلاثي النحاس ويضمن أداءً ممتازًا في الميكروويف مع فقدان إدخال منخفض و VSWR لـ1.35. تم تصنيع هذا الموصل بدقة لصناعات RF مثل Military & Space. إن تصميمها المصنوع من مواد عالية الجودة ، فإن تصميمها المدمج وخفيف الوزن يجعلها مناسبة للتطبيقات التي يكون فيها المساحة والوزن عوامل حاسمة.
تطبيق المنتج
تجد موصلات Lead Launchless Solderless تطبيقات واسعة النطاق في الحقول المتنوعة . في عالم الاتصالات السلكية واللاسلكية ، فهي تلعب دورًا حاسمًا في نقل البيانات عالية السرعة ، وضمان نقل سلس من طاقة الميكروويف من الكابلات المحورية إلى دوائر PCB .. الأهداف . قدرتها على تقليل الانعكاسات تجعلها مثالية لهذا التطبيق حيث يكون استقبال الإشارة الدقيق ونقله هو Vita .
الأسئلة الشائعة المشتريات
بيانات مواصفات المنتج
|
إعدادات |
|
| نوع الموصل |
SMA/2.92mm/2.4mm/1.85mm |
|
مقاومة الموصل |
50 أوم |
|
موصل قطبية |
معيار |
|
طريقة موصل جبل |
2 ثقب شفة |
|
نوع واجهة الموصل 2 |
دبوس 0.30 مم / 0.51 ملم |
|
طريقة المرفق |
اتصال |
|
معلومات المواد |
|
|
الاتصال المركز |
مكعب الذهب مطلي |
|
الاتصال الخارجي |
الفولاذ المقاوم للصدأ |
|
جسم |
مطلية النحاس المطلي |
|
عازل |
نظرة خاطفة/PTFE |
|
البيانات البيئية |
|
|
نطاق درجة الحرارة |
-55 درجة إلى +165 درجة |
|
2011/65/الاتحاد الأوروبي (ROHS) |
متوافق |
نوع المنتج
|
نوع الموصل |
رسم |
SKU |
قطر دبوس |
تكرار |
VSWR |
تباعد ثقب التثبيت |
|
|

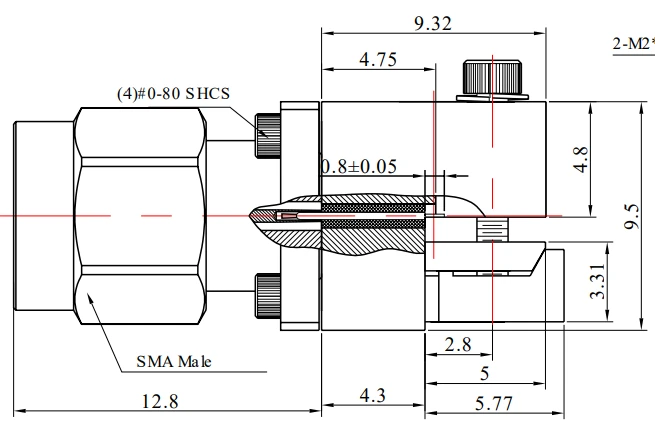

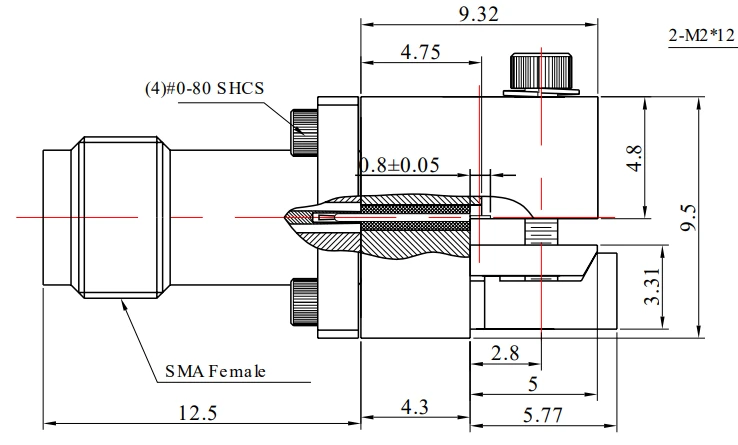

SMA |
|
|
fr 2- sma-kfd0830 |
0.30mm |
DC -26.5 GHz |
1.25 |
9.5mm |
|
fr 2- sma-kfd0851 |
0.51mm |
DC -26.5 GHz |
1.25 |
9.5mm |
|||
|
|
|
fr 2- sma-jfd0830 |
0.30mm |
DC -26.5 GHz |
1.25 |
9.5mm |
|
|
fr 2- sma-jfd0851 |
0.51mm |
DC -26.5 GHz |
1.25 |
9.5mm |
|||
|
نوع الموصل |
رسم |
SKU |
قطر دبوس |
تكرار |
VSWR |
تباعد ثقب التثبيت |
|
|

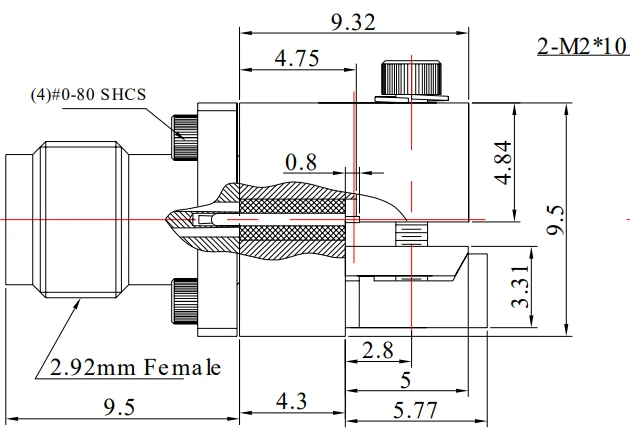

2.92mm |
|
|
fr 2-2.92- KFD0830 |
0.30mm |
DC -40 GHz |
1.30 |
9.5mm |
|
fr 2-2.92- KFD0851 |
0.51mm |
DC -40 GHz |
1.30 |
9.5mm |
|||
|
|
|
fr 2-2.92- KFD0923 |
0.23mm |
DC -40 GHz |
1.30 |
5.84mm |
|
|
|
|
fr 2-2.92- jfd0830 |
0.30mm |
DC -40 GHz |
1.30 |
9.5mm |
|
|
fr 2-2.92- jfd0851 |
0.51mm |
DC -40 GHz |
1.30 |
9.5mm |
|||
|
نوع الموصل |
رسم |
SKU |
قطر دبوس |
تكرار |
VSWR |
تباعد ثقب التثبيت |
|
|

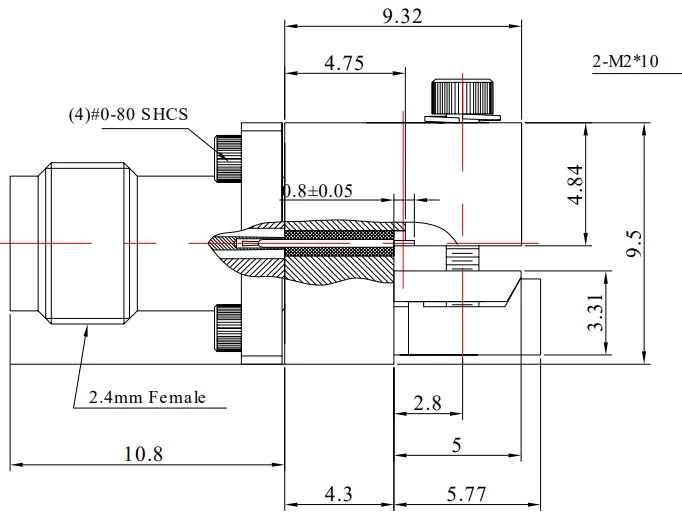

2.4mm |
|
|
fr 2-2.4- KFD0830 |
0.30mm |
DC -50 GHz |
1.30 |
9.5mm |
|
fr 2-2.4- KFD0851 |
0.51mm |
DC -50 GHz |
1.30 |
9.5mm |
|||
|
|
|
fr 2-2.4- jfd0830 |
0.30mm |
DC -50 GHz |
1.30 |
9.5mm |
|
|
fr 2-2.4- jfd0851 |
0.51mm |
DC -50 GHz |
1.30 |
9.5mm |
|||
|
نوع الموصل |
رسم |
SKU |
قطر دبوس |
تكرار |
VSWR |
تباعد ثقب التثبيت |
|
|
1.85mm |
|
|
fr 2-1.85- KFD0830 |
0.30mm |
DC -65 GHz |
1.35 |
9.5mm |
|
fr 2-1.85-- KFD0851 |
0.51mm |
DC -65 GHz |
1.35 |
9.5mm |
|||
|
|
|
fr 2-1.85- KFD0923 |
0.23mm |
DC -65 GHz |
1.35 |
5.84mm |
|
|
|
|
fr 2-1.85-- jfd0830 |
0.30mm |
DC -65 GHz |
1.35 |
9.5mm |
|
|
fr 2-1.85-- jfd0851 |
0.51mm |
DC -65 GHz |
1.35 |
9.5mm |
|||
