كيف يعمل محول RF في الاتصالات المتنقلة؟

في المجال الديناميكي للاتصالات المحمولة ، تلعب محولات الترددات الراديوية (RF) دورًا محوريًا في ضمان التواصل السلس والأداء الأمثل. بصفتي مورد محول RF موثوق به ، أنا متحمس للالتحاق بالتعقيدات في كيفية عمل هذه المكونات الأساسية داخل النظام البيئي للاتصالات المتنقلة.

فهم أساسيات إشارات RF في الاتصالات المتنقلة

قبل أن نستكشف أعمال محولات RF ، من الأهمية بمكان أن يكون لديك فهم أساسي لإشارات الترددات اللاسلكية في الاتصالات المحمولة. تعتمد الأجهزة المحمولة ، مثل الهواتف الذكية والأجهزة اللوحية ، على إشارات RF لإرسال وتلقي البيانات لاسلكيًا. تعمل هذه الإشارات ضمن نطاقات تردد محددة ، مثل نطاقات 2.4 جيجاهرتز و 5 جيجا هرتز شائعة الاستخدام في Wi-Fi ، وعناصر التردد الخلوية المختلفة مثل GSM و CDMA و LTE.

إشارات RF هي الموجات الكهرومغناطيسية التي تحمل معلومات في شكل موجات راديو. يتم إنشاؤها بواسطة جهاز إرسال الجهاز المحمول ويشع في الهواء من خلال هوائي. في الطرف المتلقي ، يلتقط الهوائي هذه الإشارات ، والتي تتم معالجتها بعد ذلك بواسطة جهاز استقبال الجهاز. ومع ذلك ، فإن المسار بين جهاز الإرسال والهوائي والمستقبل ليس واضحًا دائمًا ، وهذا هو المكان الذي تلعب فيه محولات RF.

دور محولات RF في الاتصالات المتنقلة

تُستخدم محولات RF لتوصيل مكونات RF مختلفة داخل نظام الاتصالات المحمول. إنها بمثابة وسطاء يسمحون بنقل سلس لإشارات الترددات اللاسلكية بين الأجهزة والهوائيات وغيرها من معدات الترددات اللاسلكية. تشمل الوظائف الأساسية لمحولات RF في الاتصالات المتنقلة:

1. مطابقة المعاوقة

واحدة من أهم الوظائف لمحول RF هي مطابقة المعاوقة. المقاومة هي مقياس للمعارضة التي تعرضها الدائرة لتدفق تيار متناوب. في أنظمة RF ، من الضروري مطابقة مقاومة المصدر (على سبيل المثال ، جهاز إرسال الجهاز المحمول) لمقاومة الحمل (على سبيل المثال ، هوائي). إذا لم تتم مطابقة المعاوقة بشكل صحيح ، فيمكن أن ينعكس جزء كبير من إشارة التردد اللاسلكي مرة أخرى ، مما يؤدي إلى فقدان الإشارة وتقليل الأداء.

تم تصميم محولات RF للحصول على قيم مقاومة محددة تتطابق مع المكونات التي تتصل بها. على سبيل المثال ، قيمة المعاوقة الشائعة في أنظمة الترددات اللاسلكية هي 50 أوم. باستخدام محول RF مع مقاومة 50 أوم ، يمكننا التأكد من نقل إشارة RF بكفاءة بين المصدر والحمل ، مما يقلل من انعكاسات الإشارة وزيادة نقل الطاقة.

2. توافق الموصل

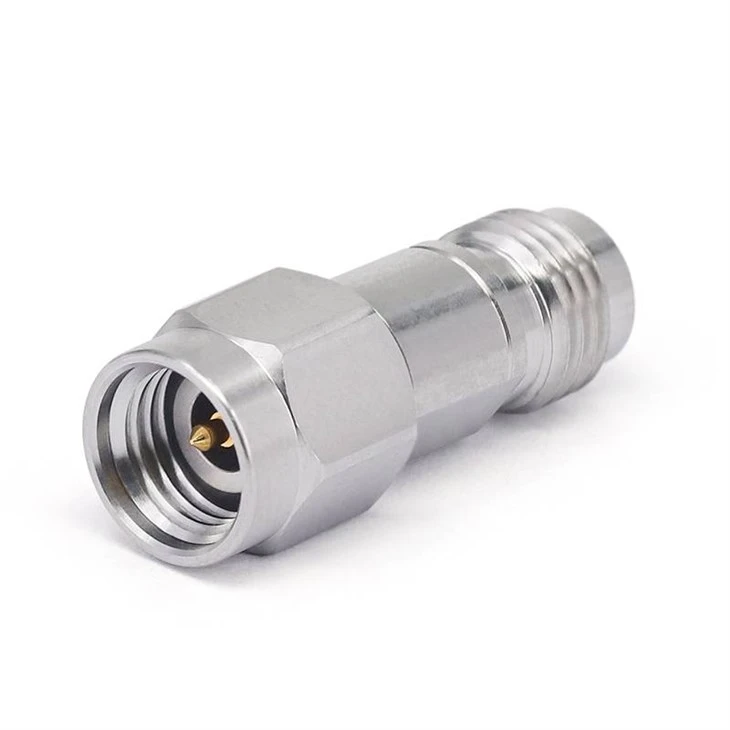

دور مهم آخر لمحولات RF هو توفير توافق الموصل. غالبًا ما تستخدم أجهزة الاتصالات المتنقلة وأجهزة الترددات اللاسلكية أنواعًا مختلفة من الموصلات ، مثلمحول 2.4 ممومحول ن، ومحول SMA. هذه الموصلات لها أبعاد مادية مختلفة وخصائص كهربائية ، والتي يمكن أن تجعل من الصعب توصيل الأجهزة مباشرة.

تأتي محولات RF في مجموعة متنوعة من أنواع الموصلات والتكوينات ، مما يتيح لنا توصيل الأجهزة بموصلات مختلفة. على سبيل المثال ، يمكن استخدام محول SMA-to-N لتوصيل جهاز بموصل SMA بهوائي مع موصل N. هذه المرونة في توافق الموصل تجعل محولات RF ضرورية لبناء أنظمة الاتصالات المتنقلة والحفاظ عليها.

3. توجيه الإشارة والتوزيع

يمكن أيضًا استخدام محولات RF لتوجيه الإشارة وتوزيعها. في نظام الاتصالات المتنقلة ، قد يكون من الضروري تقسيم إشارة RF إلى مسارات متعددة أو الجمع بين إشارات متعددة في واحدة. يتم استخدام RF Splitters and Combiners ، وهي أنواع من محولات RF ، لهذه الأغراض.

يأخذ الخائن إشارة إدخال RF ويقسمها إلى إشارات مخرجات متعددة ، بينما يقوم Combiner بالعكس ، مع أخذ إشارات إدخال متعددة ودمجها في إشارة إخراج واحدة. تُستخدم هذه المحولات بشكل شائع في التطبيقات مثل نقاط الوصول اللاسلكية ، حيث تحتاج إشارة RF واحدة إلى توزيعها على هوائيات متعددة ، أو في المحطات الأساسية ، حيث تحتاج إشارات متعددة من هوائيات مختلفة إلى الجمع.

كيف تعمل محولات RF

الآن بعد أن نفهم دور محولات الترددات اللاسلكية في الاتصالات المتنقلة ، دعونا نلقي نظرة فاحصة على كيفية عملها. تتضمن التشغيل الأساسي لمحول RF نقل إشارات RF من موصل إلى آخر مع الحفاظ على سلامة الإشارة.

1. الاتصال المادي

الخطوة الأولى في تشغيل محول RF هي العلاقة المادية بين الموصلتين. يحتوي المحول على طرفيين ، كل منهما مصمم لتناسب نوع معين من الموصل. عندما يتم إدخال المحول في الموصلات ، فإنه ينشئ اتصالًا ميكانيكيًا وكهربائيًا بين المكونين.

يعد الاتصال المادي أمرًا ضروريًا لضمان نقل مستقر وموثوق لإشارات RF. من المهم استخدام محولات عالية الجودة مصممة لتوفير ملاءمة آمنة وضيقة. يمكن أن تؤدي الاتصالات الفضفاضة إلى فقدان الإشارة والتداخل وقضايا الأداء الأخرى.

2. نقل الإشارة

بمجرد إنشاء الاتصال المادي ، ينقل محول RF إشارة RF من موصل إلى آخر. تم تصميم المحول للحصول على فقدان إدخال منخفض ، مما يعني أنه لا يخفف بشكل كبير من إشارة الترددات اللاسلكية أثناء مرورها. فقدان الإدراج هو مقياس لفقدان الطاقة الذي يحدث عندما تمر إشارة RF عبر مكون.

لتقليل فقدان الإدراج ، تصنع محولات الترددات اللاسلكية من مواد عالية الجودة مع مقاومة كهربائية منخفضة وفقدان عازلة. تم تصميم الهيكل الداخلي للمحول بعناية لضمان أن إشارة RF تنتقل بسلاسة عبر المحول ، دون تشويه أو انعكاس.

3. الخصائص الكهربائية

بالإضافة إلى فقدان الإدراج المنخفض ، تحتاج محولات الترددات اللاسلكية أيضًا إلى الحصول على خصائص كهربائية مرغوبة أخرى ، مثل انخفاض فقدان العائد وعزلها العالي. فقدان العائد هو مقياس لمقدار إشارة RF التي تنعكس مرة أخرى من المحول. تشير فقدان العائد العالي إلى أن معظم إشارة RF يتم نقلها من خلال المحول ، في حين أن فقدان العائد المنخفض يشير إلى أن جزءًا كبيرًا من الإشارة ينعكس.

العزلة هي مقياس لقدرة المحول على منع إشارات RF من التسرب بين المنافذ المختلفة أو الاتصالات. في التطبيقات التي توجد فيها إشارات RF متعددة ، من الضروري أن يكون لديك عزلات عالية لمنع التداخل بين الإشارات.

أنواع محولات RF في الاتصالات المتنقلة

هناك عدة أنواع من محولات RF شائعة الاستخدام في الاتصالات المتنقلة ، ولكل منها خصائصها وتطبيقاتها الفريدة. تشمل بعض أنواع محولات RF الأكثر شيوعًا:

1. محولات مباشرة

المحولات المستقيمة هي أبسط نوع من محول RF. لديهم موصلان من نفس النوع ويستخدمان لتمديد طول الكبل أو لتوصيل جهازين بنفس النوع من الموصل. تتوفر المحولات المستقيمة في مجموعة متنوعة من أنواع الموصلات ، مثل SMA و N و BNC.

2. محولات الزاوية اليمنى

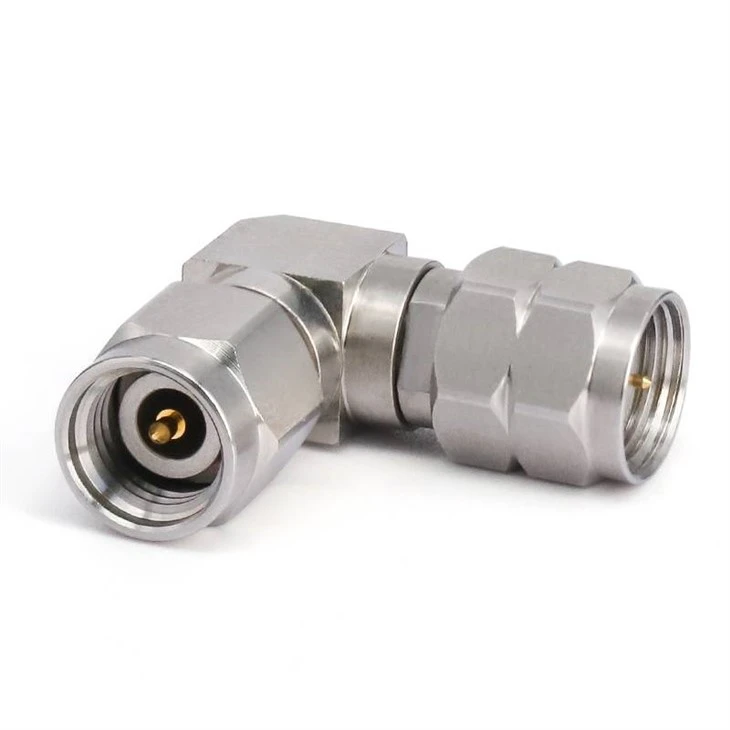

تشبه محولات الزاوية اليمنى المحولات المستقيمة ، ولكن لديها منحنى 90 درجة في الوسط. يسمح هذا التصميم بتوجيه أكثر مرونة للكابلات في المساحات الضيقة. عادةً ما تستخدم محولات الزاوية اليمنى في التطبيقات التي تكون فيها المساحة محدودة ، كما هو الحال في الأجهزة المحمولة والمرفقات الصغيرة.

3. محولات تغيير الجنسين

تُستخدم محولات تغيير الجنسين لتغيير جنس الموصل. على سبيل المثال ، يمكن استخدام محول من الذكور إلى الإناث لتوصيل موصل ذكر بموصل أنثى. تكون المحولات المتغيرة للجنسين مفيدة عندما لا تكون الموصلات الموجودة على جهازين متوافقة بسبب جنسها.

4. محولات التردد الانتقائية

تم تصميم المحولات الانتقائية للترددات للعمل ضمن نطاقات تردد محددة. يتم استخدامها لتصفية الترددات غير المرغوب فيها والسماح فقط للترددات المطلوبة بالمرور. عادةً ما تستخدم المحولات الانتقائية للترددات في التطبيقات مثل أنظمة الاتصالات اللاسلكية ، حيث من الضروري عزل نطاقات تردد محددة.

أهمية جودة محولات RF في الاتصالات المتنقلة

يمكن أن يكون لجودة محولات RF تأثير كبير على أداء نظام الاتصالات المتنقلة. يمكن أن يؤدي استخدام المحولات منخفضة الجودة إلى مجموعة متنوعة من المشكلات ، بما في ذلك فقدان الإشارة ، والتداخل ، وتقليل موثوقية النظام. فيما يلي بعض الأسباب التي تجعل من المهم استخدام محولات RF عالية الجودة في الاتصالات المتنقلة:

1. سلامة الإشارة

تم تصميم محولات RF عالية الجودة للحفاظ على سلامة إشارة RF. لديهم فقدان إدخال منخفض ، وفقدان عائد مرتفع ، وعزل جيد ، مما يضمن نقل إشارة RF بكفاءة ودون تشويه. هذا أمر بالغ الأهمية للحفاظ على اتصال لاسلكي قوي وموثوق به في أجهزة الاتصالات المتنقلة.

2. أداء النظام

يعتمد أداء نظام الاتصالات المتنقلة على جودة مكوناته ، بما في ذلك محولات RF. يمكن أن يؤدي استخدام المحولات عالية الجودة إلى تحسين الأداء الكلي للنظام ، مثل زيادة النطاق ، وتقليل التداخل ، وتحسين معدلات نقل البيانات.

3. الموثوقية

في تطبيقات الاتصالات المتنقلة ، تكون الموثوقية ذات أهمية قصوى. تكون محولات RF عالية الجودة أكثر موثوقية وأقل عرضة للفشل مقارنة بالمحولات منخفضة الجودة. وهي مصنوعة من مواد متينة وهي مصممة لتحمل قسوة الاستخدام اليومي ، مما يضمن أن النظام يعمل بسلاسة وبدون انقطاع.

خاتمة

في الختام ، تعد محولات RF مكونات أساسية في أنظمة الاتصالات المتنقلة. إنهم يلعبون دورًا مهمًا في ضمان النقل السلس لإشارات الترددات اللاسلكية بين الأجهزة والهوائيات وغيرها من معدات الترددات اللاسلكية. من خلال توفير مطابقة المعاوقة ، وتوافق الموصل ، وتوجيه الإشارات وتوزيعها ، تساعد محولات RF على تحسين أداء أنظمة الاتصالات المحمولة.

بصفتنا موردًا رائدًا في محول RF ، نحن ملتزمون بتوفير محولات RF عالية الجودة تلبي الاحتياجات المتنوعة لعملائنا في صناعة الاتصالات المتنقلة. تم تصميم منتجاتنا وتصنيعها وفقًا لأعلى المعايير ، مما يضمن أداءً ممتازًا وموثوقية ومتانة.

إذا كنت في السوق لمحولات الترددات اللاسلكية لتطبيقات الاتصالات المحمولة الخاصة بك ، فإننا ندعوك للاتصال بنا لمناقشة متطلباتك. فريق الخبراء لدينا مستعد لمساعدتك في العثور على محولات RF المناسبة لتلبية احتياجاتك المحددة. نتطلع إلى فرصة العمل معك والمساهمة في نجاح مشاريع الاتصالات المحمولة الخاصة بك.

مراجع

• Pozar ، DM (2011). هندسة الميكروويف (الطبعة الرابعة). وايلي.
• كولين ، ري (2001). أسس هندسة الميكروويف (الطبعة الثانية). وايلي.
• Gupta ، KC ، Garg ، R. ، & Bahl ، IJ (1996). خطوط microstrip وخطوط الفتحة (الطبعة الثانية). منزل Artech.
