محول SMA
تعد محولات RF CoAxial Series Serial Series هي نطاق تطبيق أوسع وأكبر مجموعة متنوعة بين جميع سلسلة المحول . هناك ما يقرب من مئات الأنواع الاختيارية . يمكن أن تصل إلى الحد الأقصى لتردد تشغيلها إلى 26. لمنتجات التطبيقات.
الوصف
مقدمة المنتج
تعد محولات RF CoAxial Series Serial Series هي نطاق تطبيق أوسع وأكبر مجموعة متنوعة بين جميع سلسلة المحول . هناك ما يقرب من مئات الأنواع الاختيارية . يمكن أن تصل إلى الحد الأقصى لتردد تشغيلها إلى 26. لمنتجات التطبيقات.
مادة المنتج
عادةً ما يكون الموصل الخارجي لجسم موصل SMA مصنوعًا من مواد معدنية مثل النحاس أو الفولاذ المقاوم للصدأ . يلعب دورًا مهمًا في انتقال التدريع وإشارة . انتقال .
نمط جسم المنتج
تتوفر موصلات SMA في أشكال مختلفة من الجسم ، بما في ذلك النوع المستقيم ، ونوع الزاوية اليمنى ، و 4- hole flange mount ، و type bulkhead mount ، و airtight bulkhead mount type .
الأسئلة الشائعة المشتريات
بيانات مواصفات المنتج
|
إعدادات |
|
|
الموصل 1 نوع |
SMA |
|
الموصل 1 مقاومة |
50 أوم |
|
الموصل 1 قطبية |
معيار |
|
الموصل 2 النوع |
SMA/GPPO/GPO/2.4 مم/2.92 مم/3.5 مم/N/TNC/BNC/SSMC/MMCX/IPEX/SSMA |
|
الموصل 2 المعاوقة |
50 أوم |
|
الموصل 2 قطبية |
معيار |
|
طريقة موصل جبل |
لا أحد |
|
نمط جسم محول |
مستقيم/4 ثقب شفة/حاجز الحاجز/الزاوية اليمنى/ |
|
معلومات المواد |
|
|
الاتصال المركز |
مكعب الذهب مطلي |
|
الاتصال الخارجي |
النحاس المطلي بالذهب / الفولاذ المقاوم للصدأ |
|
جسم |
النحاس المطلي بالذهب / الفولاذ المقاوم للصدأ |
|
عازل |
PEI/PTFE/الزجاج |
|
البيانات البيئية |
|
|
نطاق درجة الحرارة |
-55 درجة إلى +165 درجة |
|
2011/65/الاتحاد الأوروبي (ROHS) |
متوافق |
أنواع محول SMA
|
محول SMA RF |
|||||
|
SKU |
رسم |
تكرار |
VSWR |
نوع الوصف |
|
|
fr 1- sma-jjs |
|
|
DC -18 GHz |
1.15 |

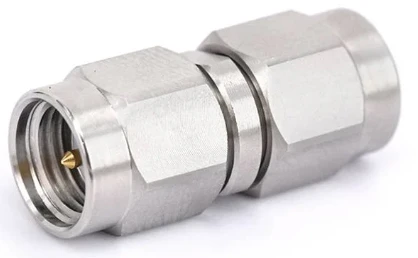

SMA ذكر ل SMA ذكر |
|

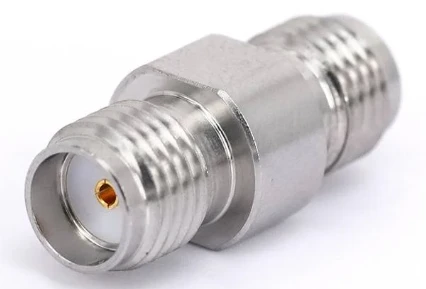

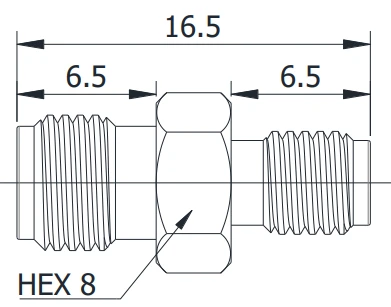

fr 1- sma-kks |
|
|
DC -18 GHz |
1.15 |
SMA أنثى أنثى SMA |
|

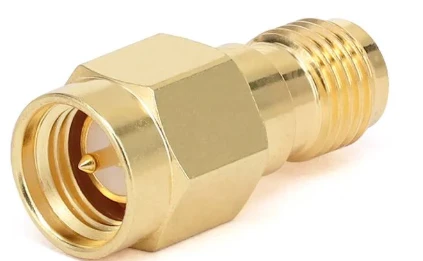

fr 1- sma-jks |
|
|
DC -18 GHz |
1.15 |
SMA ذكر ل SMA أنثى |
|

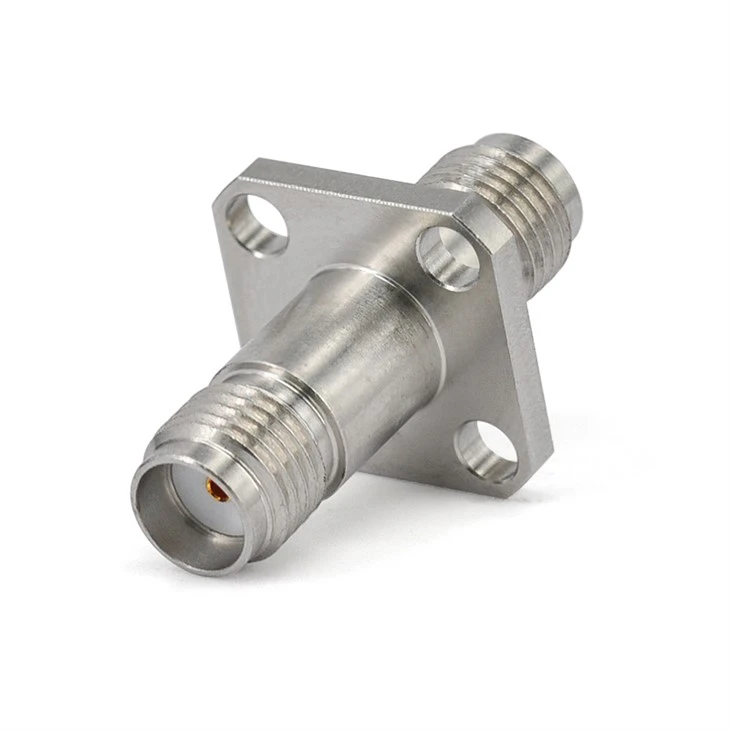

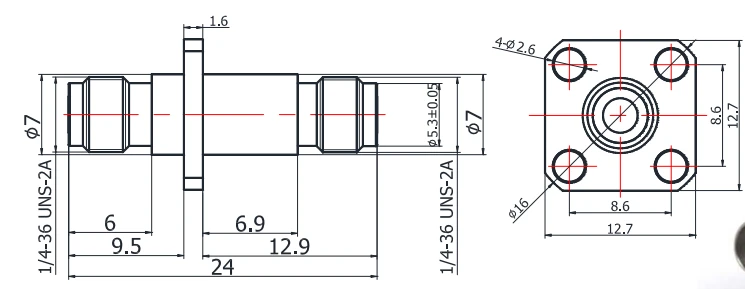

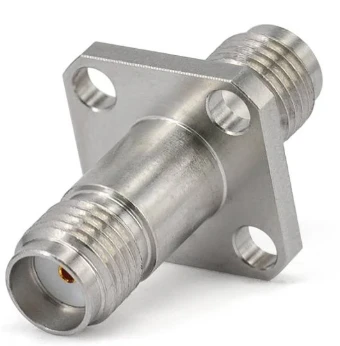

fr 1- sma-kfkg -1 |
|
|
DC -18 GHz |
1.15 |

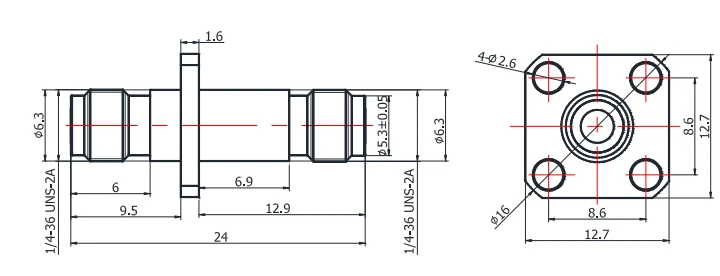

SMA أنثى إلى SMA أنثى مع 4 حفرة شفة |
|
fr 1- sma-kfkg |
|
|
DC -26.5 GHz |
1.15 |
SMA أنثى إلى SMA أنثى مع 4 حفرة شفة |
|

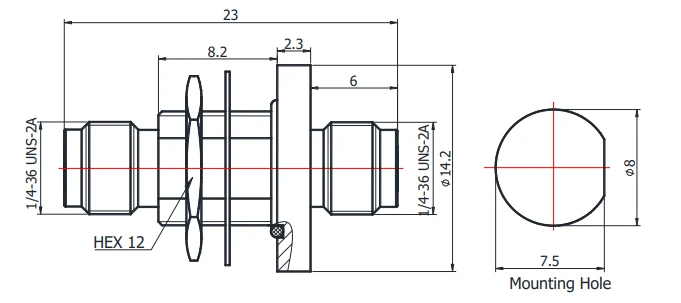

fr 1- sma-kykg -1 |
|
|
DC -26.5 GHz |
1.25 |

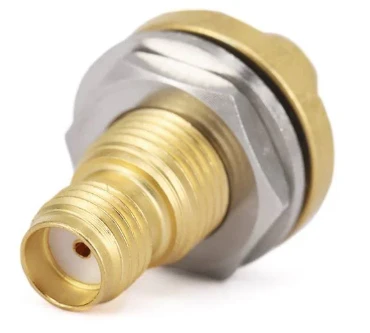

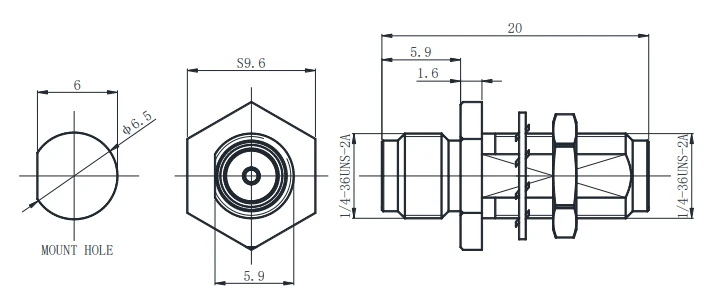

SMA أنثى ل SMA أنثى مع جبل الحاجز |
|

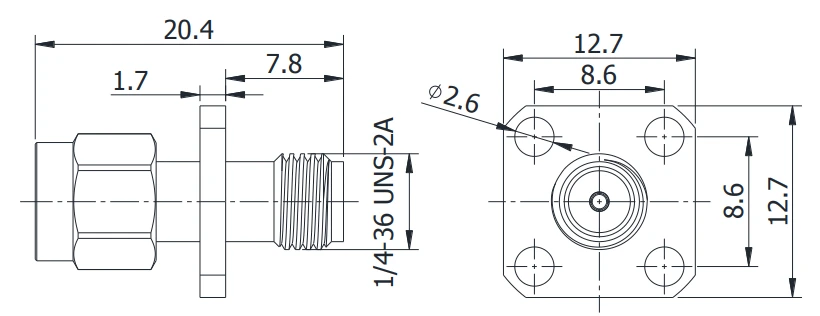

fr 1- sma-jfkg |
|
|
DC -18 GHz |
1.20 |
SMA Male to sma أنثى مع 4 حفرة شفة |
|
fr 1- sma-jwjs -18 g |
|
|
DC -18 GHz |
1.25 |
SMA ذكر ل SMA ذكر مع زاوية اليمنى |
|
fr 1- sma-kwks -18 g |
|
|
DC -18 GHz |
1.25 |
SMA أنثى ل SMA الأنثى مع الزاوية اليمنى |
|
fr 1- sma-jwks -18 g |
|
|
DC -18 GHz |
1.25 |
SMA Male to sma الأنثى مع الزاوية اليمنى |
|
fr 1- sma-jk |
|
|
DC -18 GHz |
1.25 |
SMA ذكر ل SMA أنثى |
|
fr 1- sma-kk-e |
|
|
DC -18 GHz |
1.25 |
SMA أنثى أنثى SMA |
|
fr 1- sma-kk1 |
|
|
DC -18 GHz |
1.25 |
SMA أنثى أنثى SMA |
|

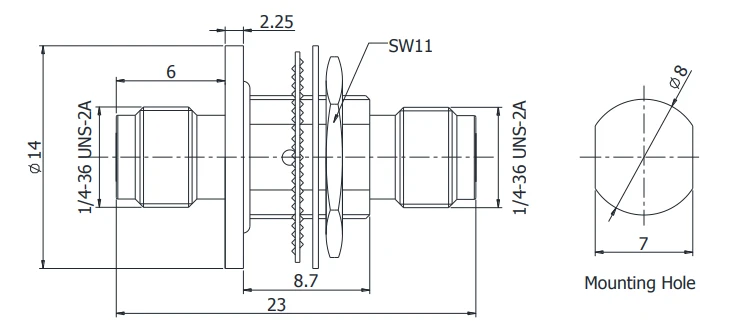

fr 1- sma-kyk1 |
|
|
DC -18 GHz |
1.25 |
SMA أنثى ل SMA أنثى مع جبل الحاجز |
|
fr 1- smam-kyk |
|
|
DC -18 GHz |
1.35 |
SMA أنثى ل SMA أنثى مع جبل الحاجز وضيق الفراغ |
|
fr 1- qsma/sma-jks |
|
|
DC -18 GHz |
1.25 |
ذكر سريع ل SMA ل SMA أنثى |
|
SMA إلى محول RF 2.4 مم |
|||||
|
SKU |
رسم |
Fequency |
VSWR |
نوع الوصف |
|
|

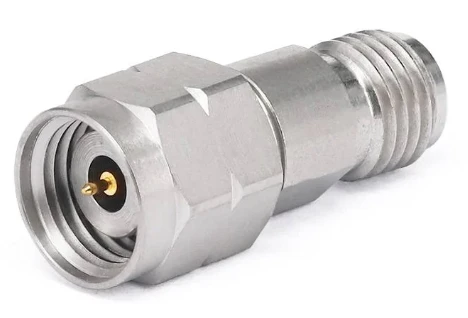

fr 1- sma/2.4- kjs |
|
|
DC -26.5 GHz |
1.15 |

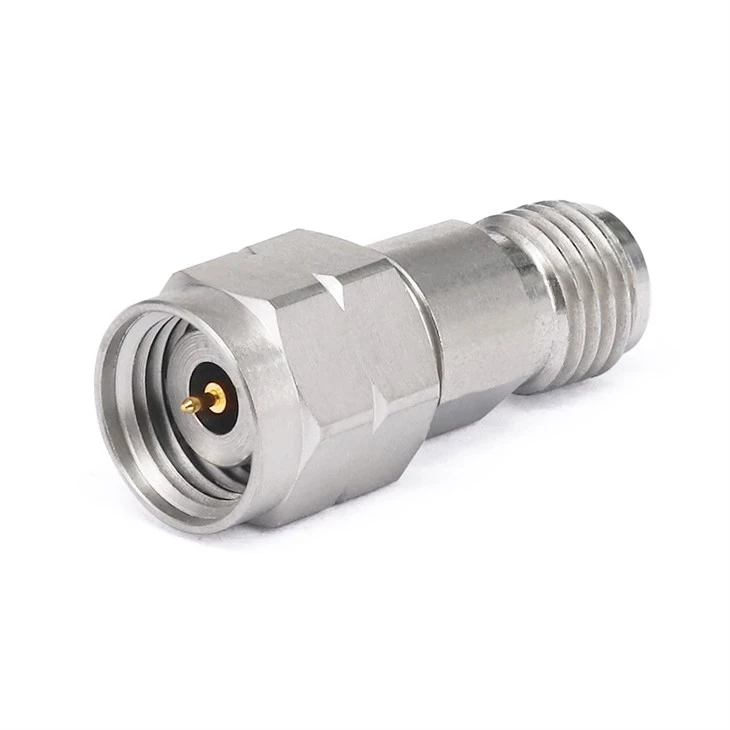

SMA أنثى إلى 2.4 مم ذكر |
|
SMA إلى 2.92 مممحول RF |
|||||
|
SKU |
رسم |
تكرار |
VSWR |
نوع الوصف |
|
|

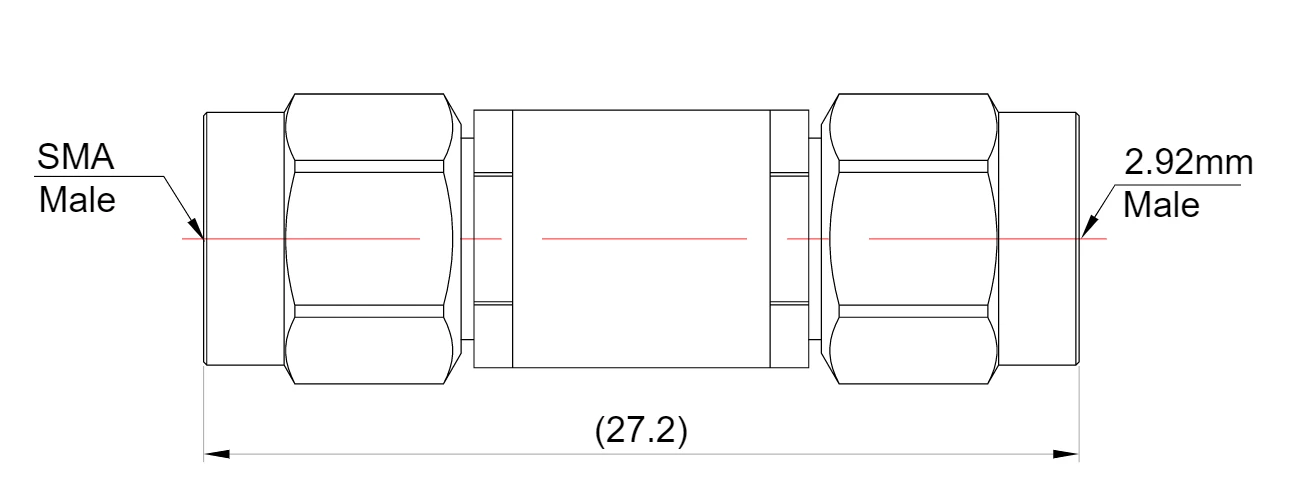

fr 1- sma/2.92- jjs |
|
|
DC -18 GHz |
1.15 |
SMA ذكر إلى 2.92 مم ذكر |
|
fr 1- sma/2.92- kks |
|
|
DC -18 GHz |
1.15 |

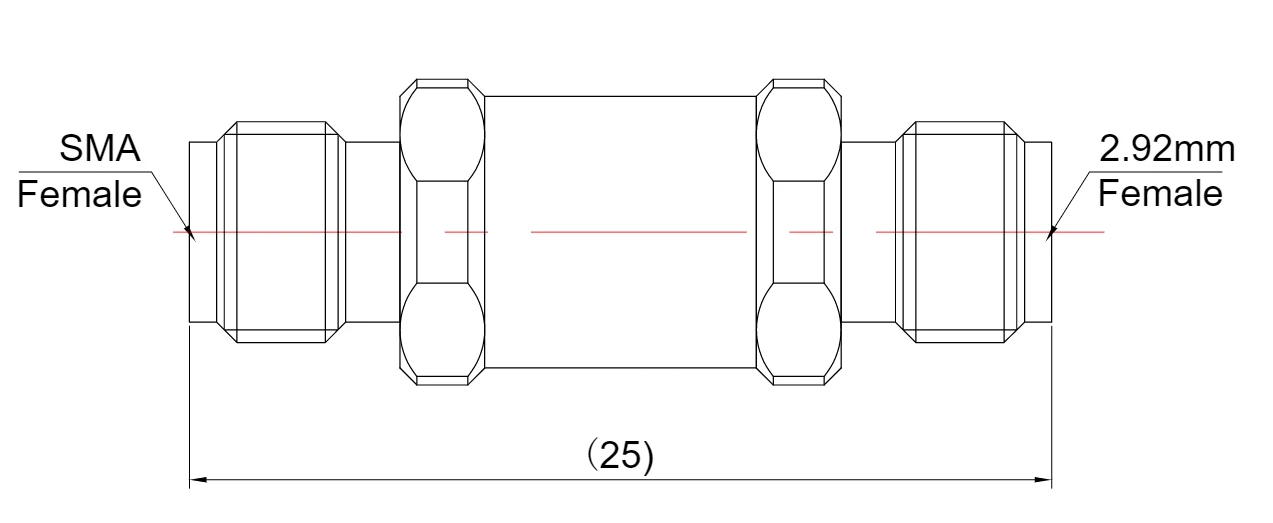

SMA أنثى إلى 2.92 مم أنثى |
|
fr 1- sma/2.92- JKs |
|
|
DC -18 GHz |
1.15 |

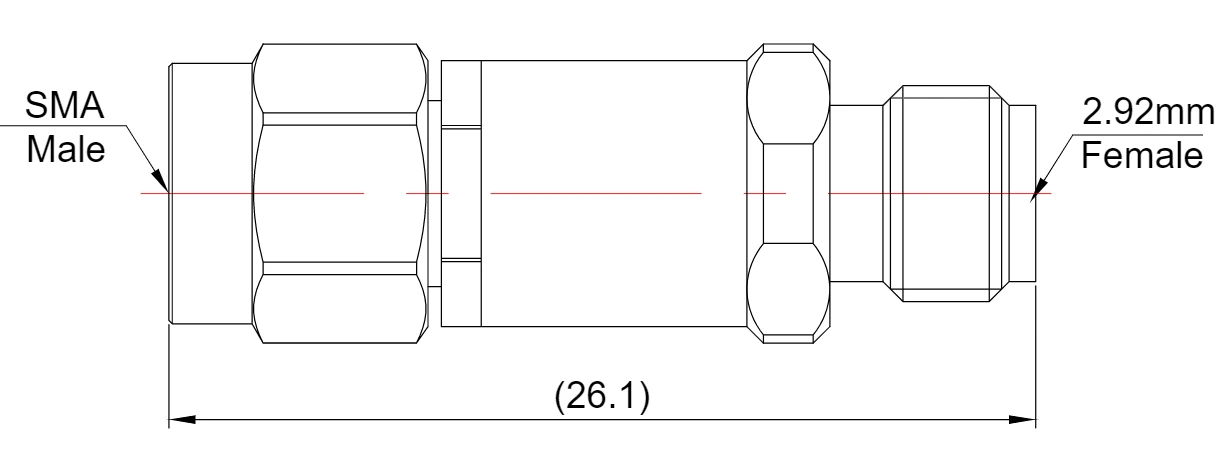

SMA ذكر إلى 2.92 مم أنثى |
|

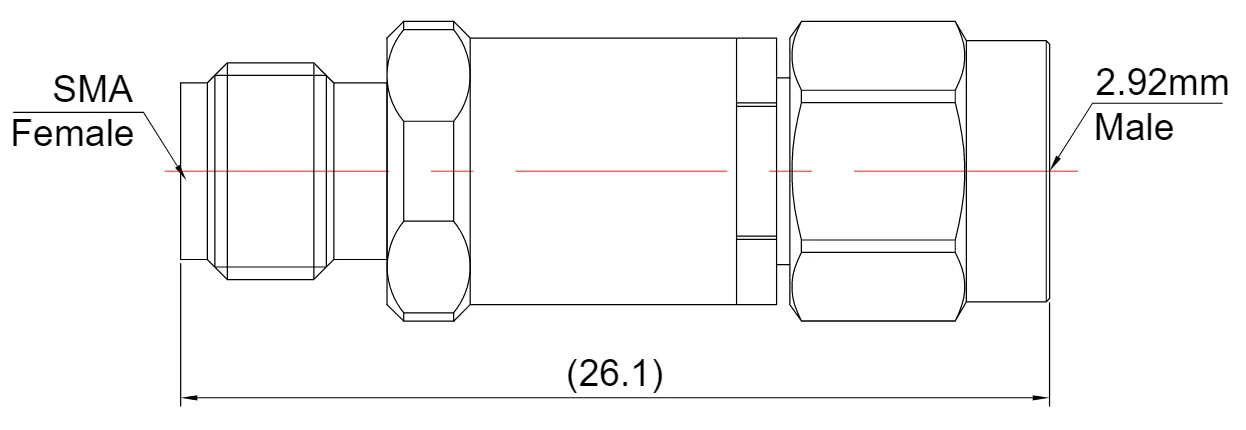

fr 1- sma/2.92- kjs |
|
|
DC -18 GHz |
1.15 |
SMA أنثى إلى 2.92 مم ذكر |
|
محول SMA إلى N RF |
|||||
|
SKU |
رسم |
تكرار |
VSWR |
نوع الوصف |
|
|

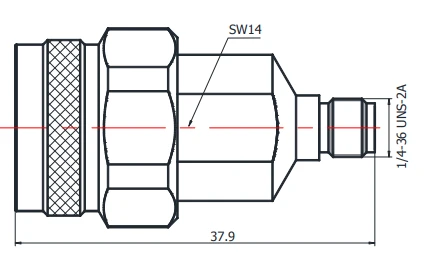

fr 1- n/sma-jjs |
|
|
DC -18 GHz |
1.15 |
ن ذكر ل SMA ذكر |
|
fr 1- n/sma-kks |
|
|
DC -18 GHz |
1.15 |
n أنثى أنثى sma |
|
fr 1- n/sma-jks |
|
|
DC -18 GHz |
1.15 |
ن ذكر ل SMA أنثى |
|
fr 1- n/sma-kjs |
|
|
DC -18 GHz |
1.15 |
ن أنثى ل SMA ذكر |
|
fr 1- n/sma-kykg |
|
|
DC -18 GHz |
1.15 |

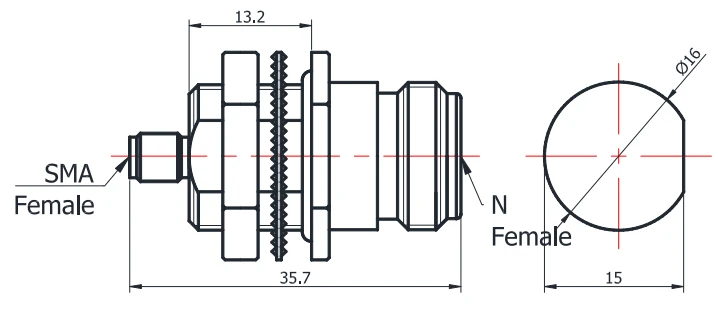

n أنثى إلى SMA أنثى مع جبل الحاجز |
|
fr 1- n/sma-kfkg |
|
|
DC -18 GHz |
1.15 |

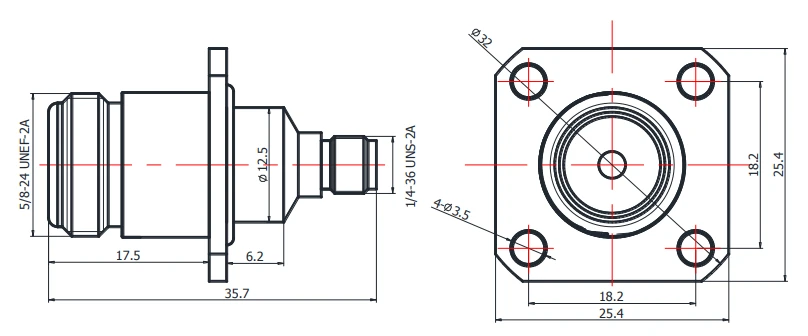

n أنثى أنثى مع 4 ثقب شفة |
|

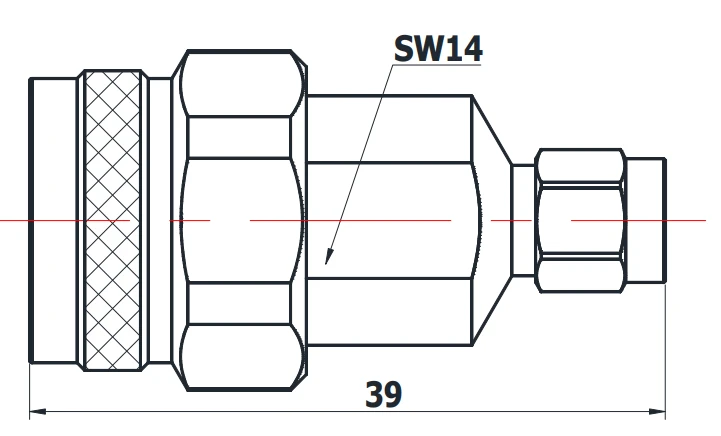

SMA إلى محول TNC RF |
|||||
|
SKU |
رسم |
تكرار |
VSWR |
نوع الوصف |
|
|

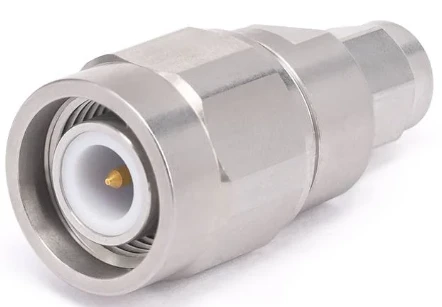

fr 1- tnc/sma-jjs |
|
|
DC -18 GHz |
1.25 |
TNC ذكر ل SMA ذكر |
|
fr 1- tnc/sma-kks |
|
|
DC -18 GHz |
1.25 |
أنثى TNC إلى SMA أنثى |
|
fr 1- tnc/sma-jks |
|
|
DC -18 GHz |
1.25 |

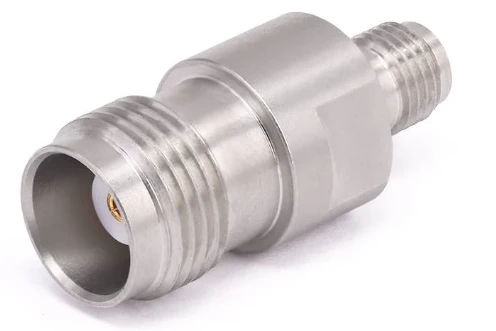

TNC ذكر ل SMA أنثى |
|
fr 1- tnc/sma-kjs |
|
|
DC -18 GHz |
1.25 |

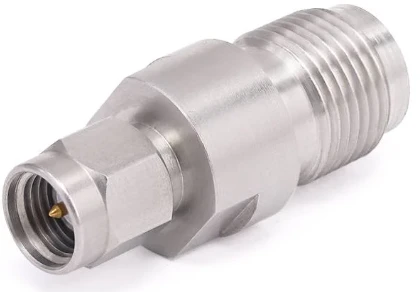

TNC أنثى ل SMA ذكر |
|
fr 1- tnc/sma-jj |
|
|
DC -3 GHz |
1.25 |
TNC ذكر ل SMA ذكر |
|
fr 1- tnc/sma-kk |
|
|
DC -3 GHz |
1.25 |
أنثى TNC إلى SMA أنثى |
|
fr 1- tnc/sma-jk |
|
|
DC -3 GHz |
1.25 |
TNC ذكر ل SMA أنثى |
|
fr 1- tnc/sma-kj |
|
|
DC -3 GHz |
1.25 |
TNC أنثى ل SMA ذكر |
|

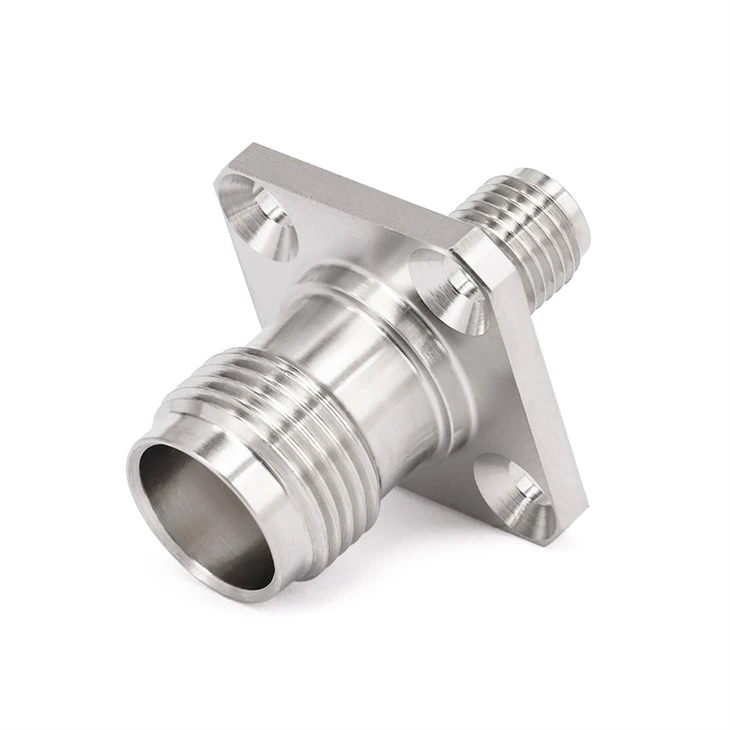

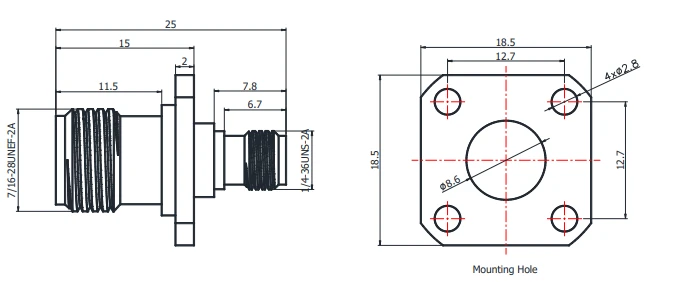

fr 1- tnc/sma-kfk1 |
|
|
DC -4 GHz |
1.25 |
أنثى TNC إلى SMA مع 4 ثقب شفة |
|
SMA إلى محول BNC RF |
|||||
|
SKU |
رسم |
تكرار |
VSWR |
نوع الوصف |
|
|
fr 1- bnc/sma-jjs |
|
|
DC -18 GHz |
1.15 |
ذكر BNC ل SMA ذكر |
|
fr 1- bnc/sma-kks |
|
|
DC -18 GHz |
1.15 |
أنثى BNC إلى SMA أنثى |
|
fr 1- bnc/sma-jks |
|
|
DC -18 GHz |
1.15 |
ذكر BNC ل SMA أنثى |
|
fr 1- bnc/sma-kjs |
|
|
DC -18 GHz |
1.15 |
أنثى BNC ل SMA ذكر |
|
SMA to GPPO (MINI-SMP) RF Adapter |
|||||
|
SKU |
رسم |
تكرار |
VSWR |
نوع الوصف |
|
|
fr 1- sma/gppo-jj |
|
|
DC -18 GHz |
1.20 |
SMA ذكر ل GPPO ذكر |
|
fr 1- sma/gppo-kk |
|
|
DC -18 GHz |
1.20 |
SMA أنثى إلى GPPO أنثى |
|
fr 1- sma/gppo-jk |
|
|
DC -18 GHz |
1.20 |
SMA ذكر إلى GPPO أنثى |
|
fr 1- sma/gppo-kj |
|
|
DC -18 GHz |
1.20 |
SMA أنثى إلى GPPO ذكر |
|
SMA إلى GPO (SMP) محول RF |
|||||
|
SKU |
رسم |
تكرار |
VSWR |
نوع الوصف |
|
|
fr 1- sma/gpo-jj |
|
|
DC -18 GHz |
1.20 |
SMA ذكر ل GPO ذكر |
|
fr 1- sma/gpo-kk |
|
|
DC -18 GHz |
1.20 |
SMA أنثى أنثى GPO |
|
fr 1- sma/gpo-jk |
|
|
DC -18 GHz |
1.20 |
SMA ذكر إلى GPO أنثى |
|
fr 1- sma/gpo-kj |
|
|
DC -18 GHz |
1.20 |
SMA أنثى إلى GPO ذكر |
|

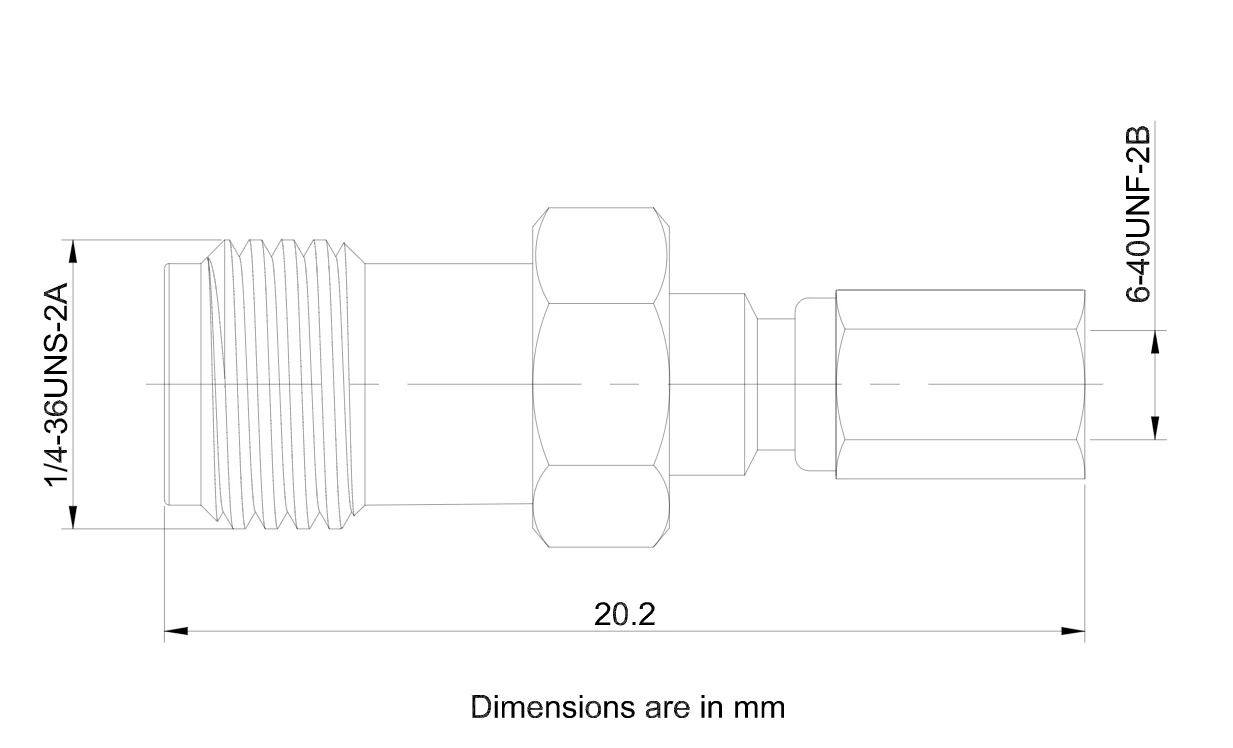

SMA إلى محول SSMA RF |
|||||
|
SKU |
رسم |
تكرار |
VSWR |
نوع الوصف |
|
|
fr 1- sma/ssma-jj |
|
|
DC -27 GHz |
1.25 |
SMA ذكر ل SSMA ذكر |
|
fr 1- sma/ssma-kk |
|
|
DC -6 GHz |
1.25 |
SMA أنثى أنثى ssma |
|
fr 1- sma/ssma-jk |
|
|
DC -18 GHz |
1.25 |
SMA ذكر إلى SSMA أنثى |
|
fr 1- sma/ssma-kj |
|
|
DC -18 GHz |
1.25 |
SMA أنثى إلى SSMA ذكر |
|

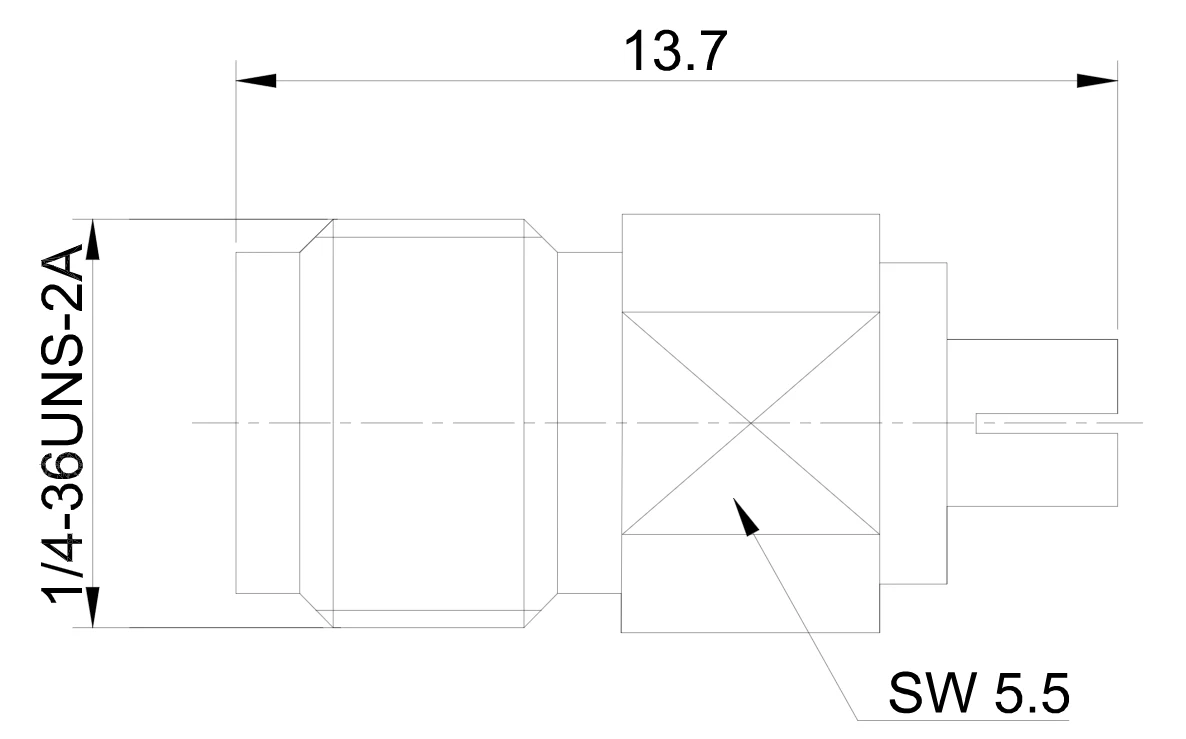

SMA إلى محول SSMC RF |
|||||
|
SKU |
رسم |
تكرار |
VSWR |
نوع الوصف |
|
|

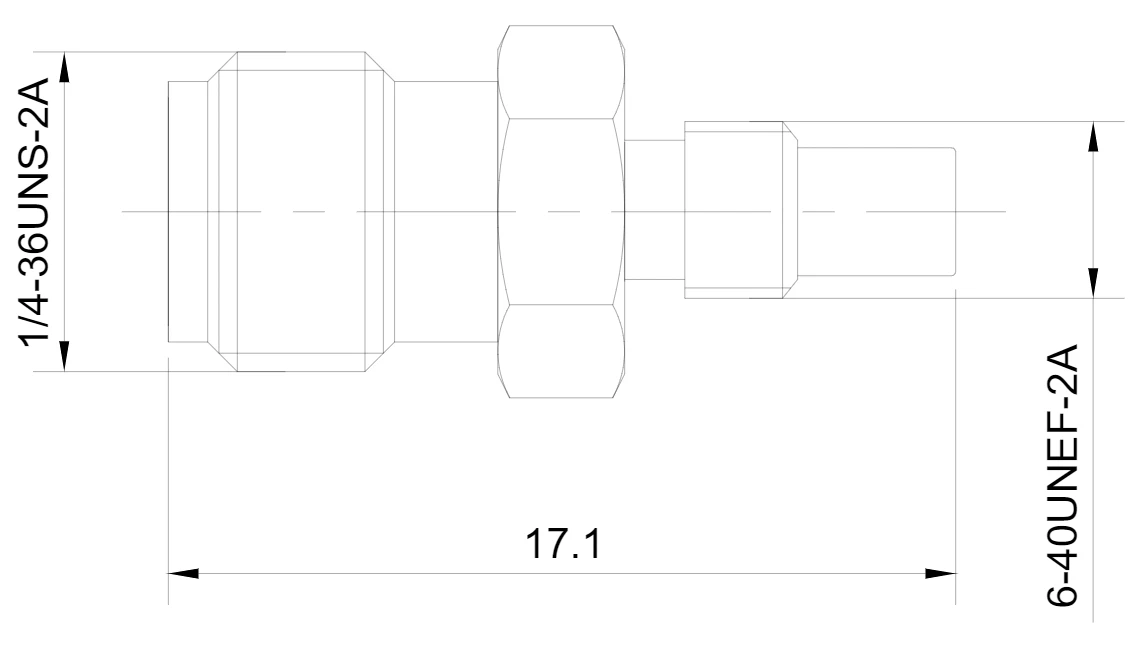

fr 1- SMA/SSMC-JJ |
|
|
DC -6 GHz |
1.20 |
SMA ذكر ل SSMC ذكر |
|
fr 1- sma/ssmc-kk |
|
|
DC -6 GHz |
1.20 |
SMA أنثى أنثى SSMC |
|
fr 1- SMA/SSMC-JK |
|
|
DC -6 GHz |
1.20 |
SMA ذكر إلى SSMC أنثى |
|
fr 1- sma/ssmc-kj |
|
|
DC -6 GHz |
1.20 |
SMA أنثى إلى SSMC ذكر |
|
SMA إلى محول MCX RF |
|||||
|
SKU |
رسم |
تكرار |
VSWR |
نوع الوصف |
|
|
fr 1- sma/mmcx-jj |
|
|
DC -6 GHz |
1.20 |
SMA ذكر ل MMCX ذكر |
|
fr 1- sma/mmcx-kk |
|
|
DC -6 GHz |
1.20 |
SMA أنثى أنثى MMCX |
|
fr 1- sma/mmcx-jk |
|
|
DC -6 GHz |
1.20 |
SMA ذكر إلى أنثى MMCX |
|
fr 1- sma/mmcx-kj |
|
|
DC -6 GHz |
1.20 |

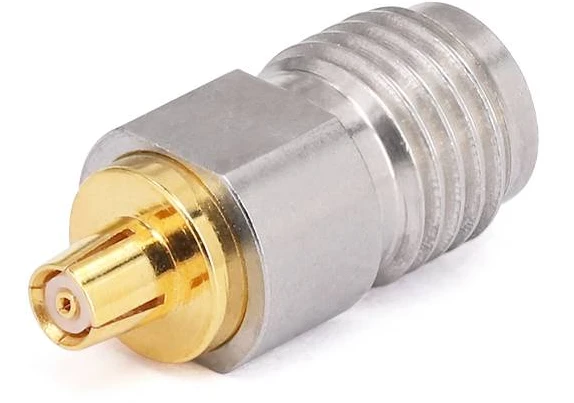

SMA أنثى إلى MMCX ذكر |
|
محول SMA إلى IPEX RF |
|||||
|
SKU |
رسم |
تكرار |
VSWR |
نوع الوصف |
|
|

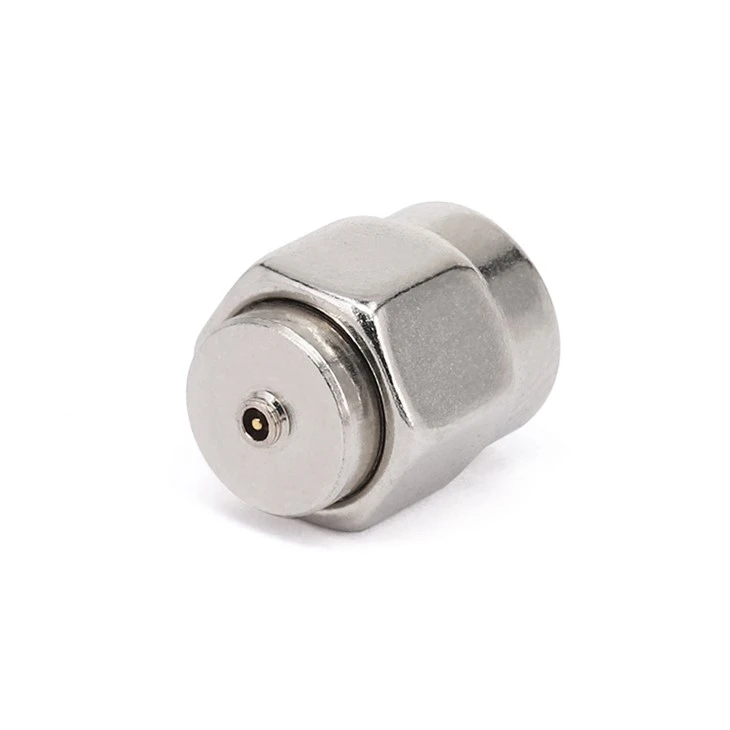

fr 1- sma/ipx 1- jj |
|
|
DC -6 GHz |
1.35 |
SMA Male to IPX1 ذكر |
|
fr 1- sma/ipx 1- kks |
|
|
DC -6 GHz |
1.20 |
SMA ذكر إلى IPX1 أنثى |
|

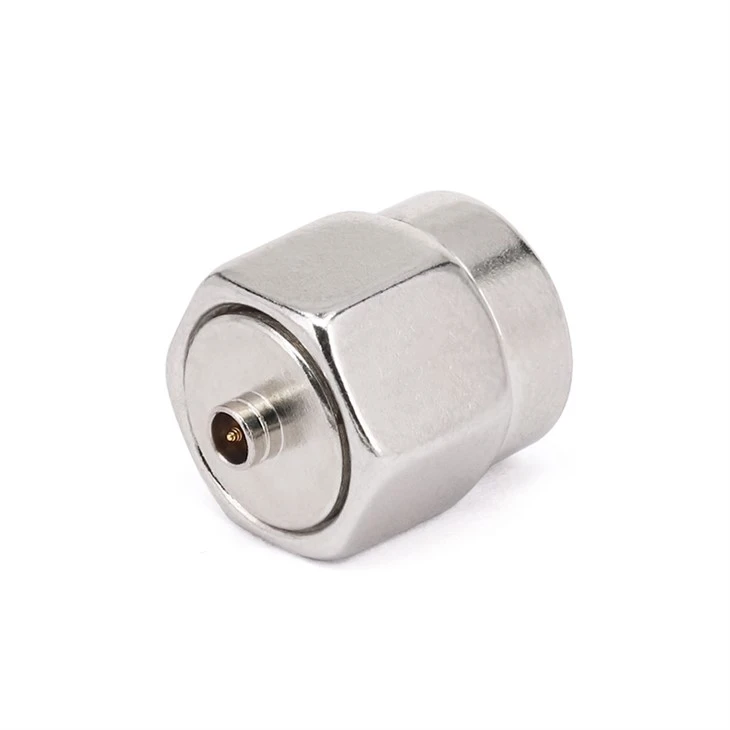

fr 1- sma/ipx 4- jj |
|
|
DC -6 GHz |
1.35 |
SMA ذكر إلى IPX4 ذكر |
الوسم : محول SMA ، الولايات المتحدة الأمريكية SMA مصنعي محول ، الموردين ، المصنع, 1 85 مم إلى 2 4 مم محول, 2 92mm إلى SMA Precision Adapter 18Ghz, محول ن, محول RF, SMA إلى GPO MINI SMP Precision Adapter 18Ghz, SMA إلى محول IPEX 6 جيجا هرتز
