كيف يؤثر جهد المدخلات على أداء مخففات SMA؟

بصفتي موردًا لتوهين SMA ، فقد شهدت مباشرة الدور الحاسم الذي يلعبه جهد المدخلات في أداء مكونات RF الأساسية هذه. تستخدم المخففات SMA على نطاق واسع في مختلف التطبيقات ، من الاتصالات السلكية واللاسلكية إلى الفضاء ، إلى التحكم في مستوى الطاقة لإشارات RF. إن فهم كيفية تأثير جهد المدخلات يؤثر على أدائهم أمر بالغ الأهمية للمهندسين والفنيين لضمان تشغيل النظام الأمثل.

المبادئ الأساسية لتوهين SMA

قبل الخوض في تأثير جهد المدخلات ، دعونا نراجع بإيجاز المبادئ الأساسية لمخففات SMA. مخفف SMA هو جهاز سلبي يقلل من قوة إشارة RF دون تشويه شكل الموجة بشكل كبير. إنه يعمل عن طريق تبديد جزء من طاقة الإدخال كحرارة ، وعادة ما يستخدم شبكة مقاومة. عادة ما يتم تحديد مستوى التوهين في ديسيبل (DB) ويشير إلى نسبة طاقة الإدخال إلى طاقة الإخراج.

تأثير جهد المدخلات على دقة التوهين

أحد الشواغل الأساسية عندما يتعلق الأمر بجهد الإدخال هو تأثيره على دقة التوهين. في عالم مثالي ، سيوفر مخفف SMA مستوى توهينًا ثابتًا بغض النظر عن جهد المدخلات. ومع ذلك ، في الواقع ، يمكن أن تتأثر دقة التوهين بالتغيرات في جهد المدخلات ، وخاصة في مستويات الطاقة العالية.

في الفولتية المنخفضة للمدخلات ، عادة ما تكون دقة التوهين لمخفف SMA جيدة جدًا. تعمل العناصر المقاومة في المخفف في نطاقها الخطي ، ويظل مستوى التوهين مستقرًا نسبيًا. ومع ذلك ، مع زيادة جهد المدخلات ، قد تبدأ العناصر المقاومة في إظهار سلوك غير خطي ، مما يؤدي إلى انحرافات عن مستوى التوهين المحدد.

يمكن أن يكون سبب هذا السلوك غير الخطي عدة عوامل ، بما في ذلك التسخين الذاتي للعناصر المقاومة ، والتغيرات في قيمة المقاومة بسبب اختلافات درجة الحرارة ، وانهيار المواد العازلة. يمكن أن تؤدي هذه التأثيرات إلى انخفاض في دقة التوهين ، خاصة في الترددات العالية حيث يصبح السلوك غير الخطي أكثر وضوحًا.

قدرة معالجة الطاقة وجهد المدخلات

جانب آخر مهم يجب مراعاته هو قدرة معالجة السلطة لمخففات SMA. سعة معالجة الطاقة هي الحد الأقصى من الطاقة التي يمكن للمخفف تبديدها بأمان دون أن تتضرر. يتم تحديده عادة في واتس (W) ويعتمد على عوامل مختلفة ، مثل تصميم المخفف ، والمواد المستخدمة ، ودرجة حرارة التشغيل.

يؤثر جهد المدخلات بشكل مباشر على الطاقة التي تبدد في المخفف. وفقًا لصيغة الطاقة P = V^2 / R (حيث P هي الطاقة ، V هي الجهد ، و R هي مقاومة) ، ستؤدي زيادة في جهد المدخلات إلى زيادة نسبية في تبديد الطاقة. لذلك ، من الضروري التأكد من أن جهد المدخلات لا يتجاوز قدرة معالجة الطاقة للمخفف لمنع ارتفاع درجة الحرارة والتلف.

عند اختيار مخفف SMA ، من الأهمية بمكان النظر في جهد الإدخال المتوقع ومستويات الطاقة في التطبيق. يمكن أن يوفر اختيار المخفف ذي قدرة أعلى من طاقة أعلى مما هو مطلوب توفير هامش أمان وضمان تشغيل موثوق ، خاصة في التطبيقات عالية الطاقة.

تشويه الإشارة وجهد الإدخال

بالإضافة إلى دقة التوهين وقدرة معالجة الطاقة ، يمكن أن يؤثر جهد المدخلات أيضًا على خصائص تشويه الإشارة لمخففات SMA. يشير تشويه الإشارة إلى أي تغييرات غير مرغوب فيها في الشكل الموجي لإشارة RF ، مثل تشويه السعة ، أو تشويه الطور ، أو التشويه التوافقي.

عند الفولتية المنخفضة للمدخلات ، يكون تشويه الإشارة الذي تم تقديمه بواسطة مخفف SMA ضئيلًا. تعمل العناصر المقاومة في المخفف في نطاقها الخطي ، ويظل شكل موجة الإشارة دون تغيير نسبيًا. ومع ذلك ، مع زيادة جهد المدخلات ، يمكن أن يسبب السلوك غير الخطي للعناصر المقاومة تشويه الإشارة ، خاصة في الترددات العالية.

يحدث تشويه السعة عندما يختلف مستوى التوهين مع سعة إشارة الدخل. يمكن أن يؤدي ذلك إلى تغيير في شكل موجة الإشارة ، مما يؤدي إلى أخطاء في الإشارة المستلمة. تشويه الطور ، من ناحية أخرى ، يحدث عندما تتأثر مرحلة الإشارة بالتخفيف. يمكن أن يسبب ذلك مشاكل في التطبيقات التي تكون فيها دقة الطور أمرًا بالغ الأهمية ، كما هو الحال في الحلقات المقفلة للمرحلة وأنظمة الاتصالات.

التشويه التوافقي هو نوع آخر من تشويه الإشارة الذي يمكن أن يحدث في الفولتية عالية المدخلات. التوافقيات هي مكونات التردد غير المرغوب فيها والتي هي مضاعفات عدد صحيح في التردد الأساسي للإشارة. عندما يتجاوز جهد المدخلات النطاق الخطي من المخفف ، يمكن للعناصر المقاومة توليد التوافقيات ، والتي يمكن أن تتداخل مع إشارات أخرى في النظام وتدمر الأداء العام.

اعتبارات حرارية

جهد الإدخال أيضًا له تأثير كبير على الأداء الحراري لمخففات SMA. كما ذكرنا سابقًا ، تؤدي الزيادة في جهد المدخلات إلى زيادة في تبديد الطاقة ، والتي بدورها تولد الحرارة. إذا لم يتم تبديد الحرارة بشكل فعال ، فقد يتسبب ذلك في ارتفاع درجة حرارة المخفف ، مما يؤدي إلى مشاكل مختلفة ، مثل انخفاض دقة التوهين ، وتشويه الإشارة ، وحتى الأضرار الدائمة للتخفيف.

لضمان الإدارة الحرارية المناسبة ، يتم تصميم المخففات SMA عادةً مع أحواض الحرارة أو آليات التبريد الأخرى لتبديد الحرارة المتولدة أثناء التشغيل. تعتمد فعالية آليات التبريد هذه على عوامل مختلفة ، مثل حجم وتصميم المشتت الحراري ، ودرجة الحرارة المحيطة ، وتدفق الهواء حول المخفف.

من المهم أن نلاحظ أن الأداء الحراري لمخفف SMA يمكن أن يتأثر أيضًا بتطوير موجة الجهد الإدخال. على سبيل المثال ، يمكن أن يسبب جهد المدخلات النبضي مع طاقة ذروة عالية توليد حرارة أكثر من جهد إدخال الموجة المستمرة (CW) مع نفس متوسط الطاقة. لذلك ، عند استخدام مخففات SMA في التطبيقات النبضية ، من الضروري النظر في ذروة دورة الطاقة ودورة الجهد الإدخال لضمان الإدارة الحرارية المناسبة.

التطبيقات والاعتبارات

تأثير جهد المدخلات على أداء المخففات SMA له آثار كبيرة على التطبيقات المختلفة. في الاتصالات السلكية واللاسلكية ، على سبيل المثال ، يتم استخدام مخففات SMA في المحطات الأساسية والهواتف المحمولة وأجهزة الاتصال الأخرى للتحكم في مستوى الطاقة لإشارات RF. في هذه التطبيقات ، من الأهمية بمكان ضمان التوهين الدقيق وتشويه الإشارة المنخفض للحفاظ على جودة رابط الاتصال.

في تطبيقات الفضاء والدفاع ، يتم استخدام مخففات SMA في أنظمة الرادار ، ومعدات الحرب الإلكترونية ، وأنظمة الاتصالات الأقمار الصناعية. غالبًا ما تتطلب هذه التطبيقات قدرة معالجة الطاقة العالية وسلامة الإشارة الممتازة ، مما يجعل اختيار مخفف SMA الصحيح أمرًا بالغ الأهمية.

عند اختيار مخفف SMA لتطبيق معين ، من المهم مراعاة الجهد المتوقع للمدخلات ومستويات الطاقة ونطاق التردد وغيرها من المتطلبات. يوصى أيضًا بالتشاور مع الشركة المصنعة لتوهين أو خبير فني لضمان تلبية المخفف المختار الاحتياجات المحددة للتطبيق.

المنتجات ذات الصلة

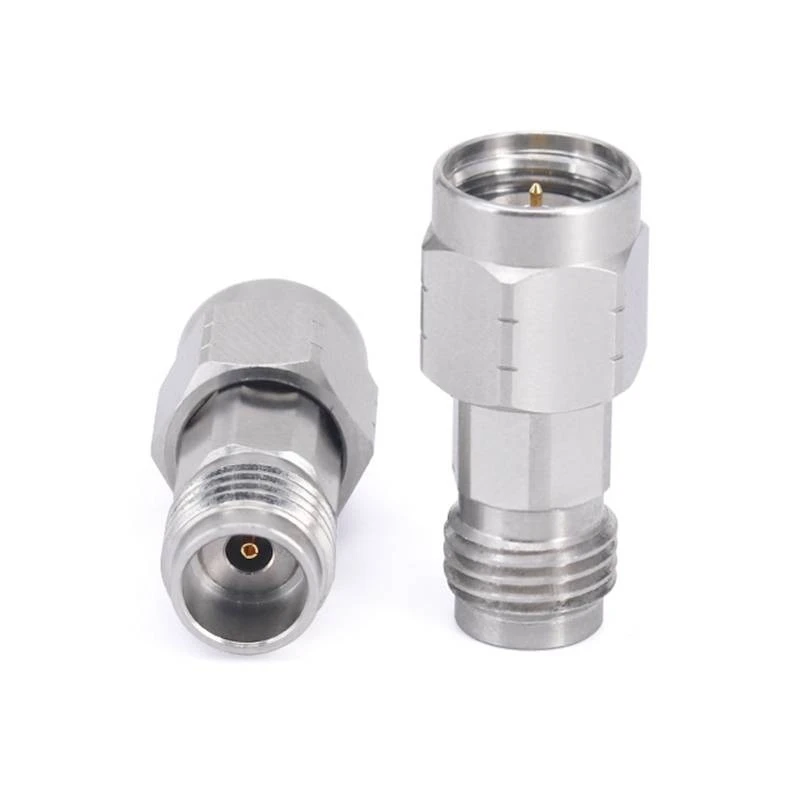

بالإضافة إلى مخففات SMA ، نقدم أيضًا مجموعة واسعة من مخففات RF الأخرى ، بما في ذلك2.4 ملم المخففاتو2.92mm المخففات، و1.85mm المخففات. تم تصميم هذه المخففات لتلبية المتطلبات عالية الأداء لتطبيقات RF المختلفة وتقدم دقة التوهين الممتازة ، وتشويه الإشارة المنخفضة ، وقدرة معالجة الطاقة العالية.

خاتمة

في الختام ، يكون لجهد المدخلات تأثير كبير على أداء المخففات SMA. إنه يؤثر على دقة التوهين ، وقدرة معالجة الطاقة ، وخصائص تشويه الإشارة ، والأداء الحراري للتخفيف. يعد فهم هذه الآثار أمرًا بالغ الأهمية للمهندسين والفنيين لضمان تشغيل النظام الأمثل والأداء الموثوق به.

عند اختيار مخفف SMA ، من المهم مراعاة الجهد الإدخال المتوقع ومستويات الطاقة ونطاق التردد ومتطلبات التطبيق الأخرى. يمكن أن يساعد اختيار المخفف المناسب مع قدرة معالجة الطاقة المناسبة ودقة التوهين على تقليل تأثير جهد المدخلات على أداء النظام.

إذا كان لديك أي أسئلة أو تحتاج إلى مزيد من المعلومات حول مخففات SMA أو منتجاتنا الأخرى ، فلا تتردد في الاتصال بنا. نحن مورد رائد لمكونات RF ويمكننا تزويدك بالخبرة والدعم الذي تحتاجه لتحديد المنتجات المناسبة لتطبيقك.

مراجع

• Pozar ، DM (2011). هندسة الميكروويف (الطبعة الرابعة). وايلي.
• كولين ، ري (2001). أسس هندسة الميكروويف (الطبعة الثانية). وايلي.
• Vendelin ، GD ، Pavio ، AM ، & Rohde ، UL (1990). تصميم دائرة الميكروويف باستخدام التقنيات الخطية وغير الخطية. وايلي.
