كيف يمكنني تحسين استخدام المساحة عند استخدام موصلات ثنائي الفينيل متعدد الكلور؟

مرحبًا يا من هناك! كمزود لموصلات ثنائي الفينيل متعدد الكلور ، رأيت بشكل مباشر مدى أهمية استخدام استخدام المساحة عند استخدام هذه العجائب الصغيرة. في عالم اليوم ، حيث تصبح الأجهزة أصغر وأكثر إحكاما ، كل ملليمتر مربع في مسائل ثنائي الفينيل متعدد الكلور. لذلك ، دعنا نغوص في بعض النصائح العملية حول كيفية تحقيق أقصى استفادة من مساحة ثنائي الفينيل متعدد الكلور عند استخدام الموصلات لدينا.

فهم أساسيات موصلات ثنائي الفينيل متعدد الكلور

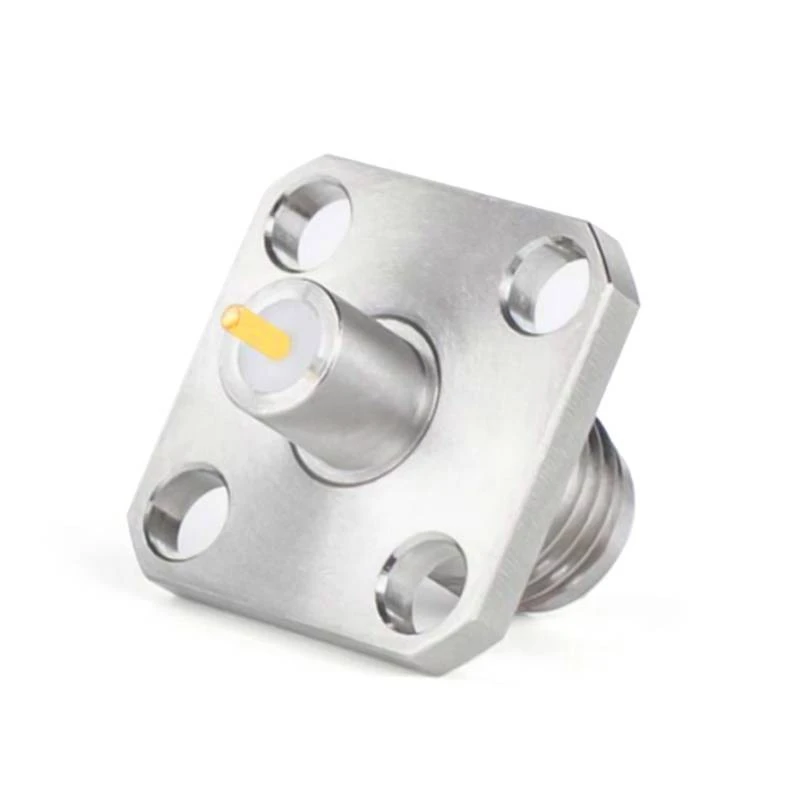

قبل أن نبدأ في الحديث عن تحسين الفضاء ، دعنا نتجاوز بسرعة موصلات ثنائي الفينيل متعدد الكلور ولماذا هي مهمة للغاية. موصلات ثنائي الفينيل متعدد الكلور هي مكونات تسمح لك بتوصيل أجزاء مختلفة من لوحة الدوائر المطبوعة (PCB) بأجهزة خارجية أو مركبات ثنائي الفينيل متعدد الكلور الأخرى. يأتون في جميع الأشكال والأحجام ، من بسيطالموصلات الطرفيةإلى أكثر تعقيدًاموصلات متعددة المساعدينوموصلات التشغيل نهاية.

يمكن أن يكون لنوع الموصل الذي تختاره تأثير كبير على مقدار المساحة التي يشغلها ثنائي الفينيل متعدد الكلور. على سبيل المثال ، تكون موصلات الجبهة السطحية أكثر فعالية بشكل عام من الموصلات من خلال الفتحات لأنه يمكن وضعها مباشرة على سطح PCB ، بدلاً من طلب حفر ثقوب من خلاله.

اختيار الموصل المناسب لتطبيقك

واحدة من الخطوات الأولى في تحسين استخدام المساحة هي اختيار الموصل المناسب لتطبيقك المحدد. فيما يلي بعض العوامل التي يجب مراعاتها:

• الحجم والملعب:يشير حجم وملعب الموصل إلى أبعاده المادية والتباعد بين دبابيسه. يمكن أن يساعدك اختيار موصل بحجم أصغر وملعب في توفير مساحة على ثنائي الفينيل متعدد الكلور. على سبيل المثال ، سيستغرق الموصل الذي يحمل ملعبًا 0.5 مم مساحة أقل من واحد مع ملعب 1.0 مم.
• عدد المسامير:يؤثر عدد المسامير على الموصل أيضًا على حجمه. إذا كنت بحاجة فقط إلى بعض الاتصالات ، فإن اختيار موصل مع عدد أقل من المسامير يمكن أن يساعدك في توفير المساحة. ومع ذلك ، تأكد من اختيار موصل مع دبابيس كافية لتلبية متطلباتك.
• نمط التثبيت:كما هو مذكور سابقًا ، تكون موصلات الجبهة السطحية أكثر فعالية في الفضاء بشكل عام من الموصلات من خلال الفتحة. ومع ذلك ، قد تكون الموصلات من خلال الفتحة ضرورية في بعض التطبيقات التي يلزم وجود قوة ميكانيكية عالية أو موثوقية.
• الوظيفة:توفر الموصلات المختلفة مستويات مختلفة من الوظائف. على سبيل المثال ، قد تتضمن بعض الموصلات ميزات مثل التدريع أو آليات القفل أو المقاومات المدمجة. تأكد من اختيار موصل مع الوظيفة التي تحتاجها ، ولكن لا تختار واحدًا بميزات أكثر مما تحتاجه بالفعل ، لأن هذا يمكن أن يضيف الجزء الأكبر غير الضروري إلى ثنائي الفينيل متعدد الكلور.

تخطيط ووضع الموصلات

بمجرد اختيار الموصل المناسب لتطبيقك ، فإن الخطوة التالية هي التخطيط بعناية لتخطيط ووضع الموصلات على ثنائي الفينيل متعدد الكلور. فيما يلي بعض النصائح لمساعدتك على تحسين المساحة:

• مجموعة موصلات مماثلة معًا:يمكن أن يساعدك تجميع موصلات مماثلة معًا على تقليل مقدار المساحة المطلوبة للتتبع والتوجيه. على سبيل المثال ، إذا كان لديك العديد من موصلات الطاقة ، فضعها جميعًا في منطقة واحدة من PCB لتقليل طول آثار الطاقة.
• استخدم تصاعد الحافة:تصاعد الحافة هو تقنية حيث يتم وضع الموصلات على طول حافة PCB. يمكن أن يساعدك ذلك في توفير مساحة في الجزء الداخلي من PCB وتسهيل توصيل الأجهزة الخارجية.
• تجنب الاكتظاظ:على الرغم من أنه قد يكون من المغري حزم أكبر عدد ممكن من الموصلات على ثنائي الفينيل متعدد الكلور صغير ، إلا أن الاكتظاظ يمكن أن يؤدي إلى عدد من المشكلات ، بما في ذلك تداخل الإشارة ، وصعوبة اللحام ، وتقليل الموثوقية. تأكد من ترك مساحة كافية بين الموصلات للسماح بالتهوية المناسبة والوصول إلى الاختبار والصيانة.
• النظر في اتجاه الموصلات:يمكن أن يكون لاتجاه الموصلات أيضًا تأثير على استخدام المساحة. على سبيل المثال ، يمكن أن يساعدك وضع الموصلات بشكل عمودي على بعضها البعض في الاستفادة بشكل أفضل من المساحة المتاحة على ثنائي الفينيل متعدد الكلور.

باستخدام الموصلات المصغرة

هناك طريقة أخرى لتحسين استخدام المساحة وهي استخدام الموصلات المصغرة. تم تصميم الموصلات المصغرة لتكون أصغر وأكثر إحكاما من الموصلات التقليدية ، مع الاستمرار في توفير نفس المستوى من الوظائف. فيما يلي بعض مزايا استخدام الموصلات المصغرة:

• وفورات الفضاء:تشغل الموصلات المصغرة مساحة أقل على ثنائي الفينيل متعدد الكلور ، مما يسمح لك بتناسب المزيد من المكونات على لوحة أصغر.
• تقليل الوزن:تكون الموصلات المصغرة أخف عمومًا من الموصلات التقليدية ، والتي يمكن أن تكون مفيدة في التطبيقات التي يكون فيها الوزن مصدر قلق ، مثل الفضاء والسيارات.
• تحسن سلامة الإشارة:غالبًا ما يكون للموصلات المصغرة مسارات إشارة أقصر ، والتي يمكن أن تساعد في تقليل تداخل الإشارة وتحسين سلامة الإشارة.

ومع ذلك ، من المهم أن نلاحظ أن الموصلات المصغرة قد يكون لها أيضًا بعض القيود ، مثل انخفاض سعة الحمل الحالية وتقليل القوة الميكانيكية. تأكد من اختيار موصل مصغر مناسب لتطبيقك المحدد.

التصميم لسهولة التجميع والصيانة

أخيرًا ، عند تحسين استخدام المساحة ، من المهم مراعاة سهولة التجميع وصيانة ثنائي الفينيل متعدد الكلور. فيما يلي بعض النصائح لمساعدتك على التصميم لسهولة التجميع والصيانة:

• استخدم الموصلات القياسية:يمكن أن يؤدي استخدام الموصلات القياسية إلى تسهيل المصدر للقطع البديل وتقليل خطر مشاكل التوافق.
• توفير تصريح مناسب:تأكد من تقديم تصريح كافٍ حول الموصلات للسماح بسهولة الوصول إلى مكاوي اللحام ، وتحقيقات الاختبار ، وغيرها من الأدوات.
• موصلات الملصقات:يمكن أن تساعد موصلات وضع العلامات في تسهيل تحديد المشكلات واستكشافها أثناء التجميع والصيانة.
• النظر في استخدام الموصلات مع نقاط الاختبار المدمجة:تتوفر بعض الموصلات بنقاط اختبار مدمجة ، مما قد يسهل اختبار وظائف الموصل و PCB دون الحاجة إلى إزالته من اللوحة.

خاتمة

يعد تحسين استخدام المساحة عند استخدام موصلات PCB جانبًا مهمًا لتصميم ثنائي الفينيل متعدد الكلور. من خلال اختيار الموصل المناسب لتطبيقك ، والتخطيط بعناية لتخطيط الموصلات ووضعها ، وذلك باستخدام الموصلات المصغرة ، والتصميم لسهولة التجميع والصيانة ، يمكنك الاستفادة من المساحة المتاحة على PCB وإنشاء تصميم أكثر إحكاما وفعالية.

إذا كنت مهتمًا بمعرفة المزيد عن موصلات ثنائي الفينيل متعدد الكلور لدينا أو لديك أي أسئلة حول تحسين المساحة ، فالرجاء عدم التردد في الاتصال بنا. يسعدنا مساعدتك في العثور على الحل الصحيح لاحتياجاتك المحددة.

مراجع

• كتيب تصميم لوحة الدوائر المطبوعة ، الطبعة الثالثة بقلم هنري أوت
• تصميم ثنائي الفينيل متعدد الكلور للتصنيع من قبل جون دبليو كارول
• تصميم ثنائي الفينيل متعدد الكلور عالي السرعة: دليل عملي لإريك بوغاتين
