كل شيء عن موصلات SMA



موصل SMA هو موصل محوري RF مستخدم على نطاق واسع ، يشتهر بأدائه العالي وتنوعه . تم تطويره بواسطة Bendix Scintilla في الخمسينيات ، واسم "SMA" ، وهو ما يعزف على الإصدار الفرعي A {2} إشارات .



1. الميزات الرئيسية لموصلات SMA

الحجم: تحتوي موصلات SMA على بنية مضغوطة مع قطر موصل خارجي من 0 . 141 بوصة ، مما يجعلها مناسبة للتطبيقات ذات مساحة محدودة.

نطاق التردد: تعمل عادةً حتى 18 جيجاهرتز ، على الرغم من أن بعض الإصدارات عالية الأداء يمكن أن تصل إلى 26 . 5 جيجاهرتز أو أعلى.

المعاوقة: معظم موصلات SMA هي 50 أوم ، وهو التكوين القياسي لأنظمة RF و Microwave .

آلية الاقتران: تعتمد تصميم اقتران ملولب مع 1/4 بوصة ، 36 مؤشرات ترابط لكل بوصة UNC ، ضمان اتصال ثابت ومستقر مع مقاومة الاهتزاز القوية .

مواد SMA وعمليات معالجة السطح

عادة ما تكون القشرة مصنوعة من النحاس والفولاذ المقاوم للصدأ ، ويمكن مطلي (مثل النيكل ، الذهب) لتعزيز مقاومة التآكل والتوصيل .

قد يكون النحاس النحاسي أو النحاس أو البريليوم ، مع سطح مطلي بالذهب لتحقيق نقل الإشارة الأمثل .

نسبة الموجة الدائمة للجهد (VSWR): تحتوي موصلات SMA عالية الجودة على VSWR منخفضة (عادة ما تكون أقل من 1. 2: 1 أقل من 12 جيجاهرتز) ، مما يعني انتقال إشارة فعال مع الحد الأدنى من الانعكاس.



2. أنواع موصلات SMA

تأتي موصلات SMA في تكوينات مختلفة لتناسب تطبيقات مختلفة:

وفقًا لأنواع المنافذ ، يمكن تقسيمها إلى: Port SMA القياسي ، و SMA سريع التوصيل ، وعكس قطبية sma .

وفقًا للأنماط الهيكلية ، يمكن تقسيمها إلى أنواع مستقيمة وليمنى . يتم استخدام موصلات مستقيمة لاتصالات السلسلة ، في حين أن أنواع الزاوية اليمنى مناسبة للمساحات الضيقة .

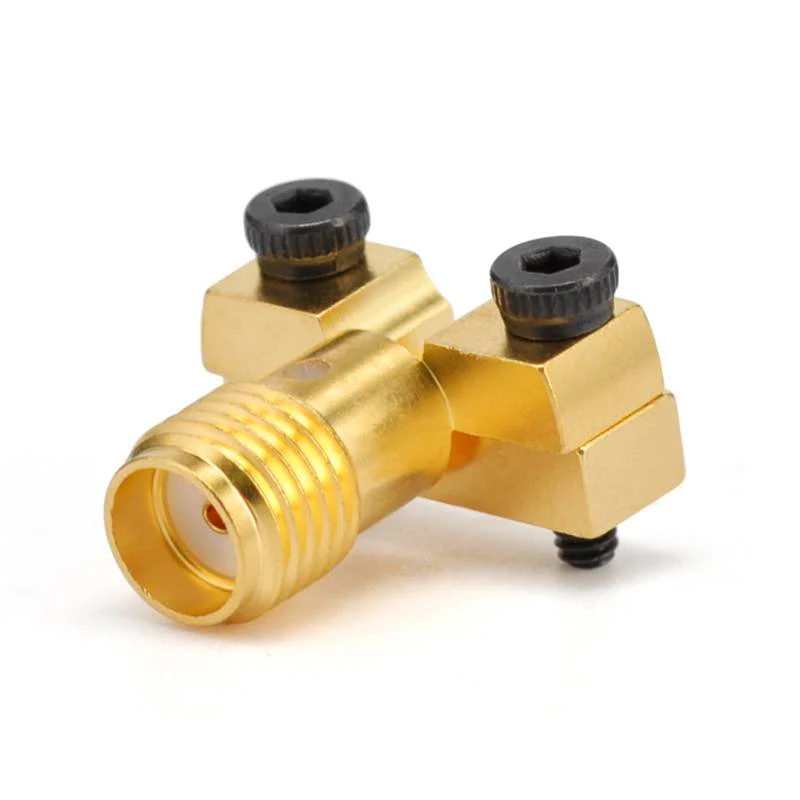

وفقًا لطرق التثبيت ، يمكن تقسيمها إلى أنواع عادية ومطالعة للوحة . تم تصميم موصلات لوحة اللوحة للتثبيت على لوحات أو حاويات ، مع وجود أنواع مختلفة مثل 2-



3. الاستخدامات الشائعة لـ SMA

في مجال الاتصالات السلكية واللاسلكية ، تستخدم موصلات SMA على نطاق واسع في محطات قاعدة الهاتف المحمول وأنظمة الأقمار الصناعية ومعدات الاتصالات اللاسلكية .

في معدات الاختبار ، يتم استخدامها في أجهزة الاختبار مثل التذبذبات ومحللات الشبكة ومولدات الإشارة .

في أنظمة الهوائي ، غالبًا ما تستخدم موصلات SMA لتوصيل الهوائيات في الأنظمة اللاسلكية .

في دوائر RF ، تم العثور عليها في العديد من أجهزة RF مثل مكبرات الصوت والمرشحات والخلاطات .

ملاحظات



4. قدرة معالجة الطاقة:

على الرغم من أن موصلات SMA مناسبة لأنظمة RF منخفضة الطاقة والمتوسطة ، إلا أنها قد لا تكون مناسبة للتطبيقات عالية الطاقة . لسيناريوهات الطاقة العالية ، قد يكون نوع الموصلات الأخرى مثل n-type أو 7/16- أكثر ملاءمة .

المتانة الميكانيكية: بالمقارنة مع بعض الموصلات الكبيرة ، تكون موصلات SMA هشة نسبيًا ، خاصةً من حيث محاذاة PIN وضغوط ميكانيكية . لذلك ، يجب توخي الحذر الإضافي أثناء المعالجة والتركيب .



التوافق: عند اختيار موصلات SMA ، تأكد من أن الموصلات الذكور والإناث تتطابق من حيث حجم الخيط والمعاوقة لضمان اتصال جيد . يمكن أيضًا ربطها بمنافذ 2. 92 مم و 3.5 مم.
