لماذا يوجد 0 المخففات db؟



قد لا يكون العديد من مهندسي RF على دراية بوجود {{0}}} db المخففات . للوهلة الأولى ، يمكن أن يبدو أن المخففات 0db قد تبدو في الواقع إلى ما يتجاوزها. التوهين . فيما يلي انهيار مفصل لاستخداماتها الرئيسية:



1. مطابقة المقاومة
أحد الأدوار الأكثر أهمية في المخففات 0 هو ضمان اتساق المقاومة في أنظمة التردد الإلكترونية والراديو (RF) .

تم تصميم العديد من الأنظمة الإلكترونية (مثل أجهزة إرسال RF ، والهوائيات ، ومعدات الاختبار) للعمل بموافقات مميزة محددة (عادةً 50Ω أو 75Ω) . لا يمكن أن تسبب عدم تطابق المعاوقة بين المكونات المتصلة انعكاسات الإشارة ، والتي تتدهور تكامل الإشارة ، وتقلل من فعالية نقل القوة ، وقد تتسبب حتى دقة ، مقاومة موحدة (e . g . ، 50Ω) في منافذ المدخلات والإخراج الخاصة بهم . عند إدراجها بين مكونات غير متطابقة ، فإنها "جسر" ، وتقليل الانعكاسات وضمان انتقال إشارة فعالة دون تغيير إشارة إشارة.



2. التكيف الميكانيكي/الواجهة

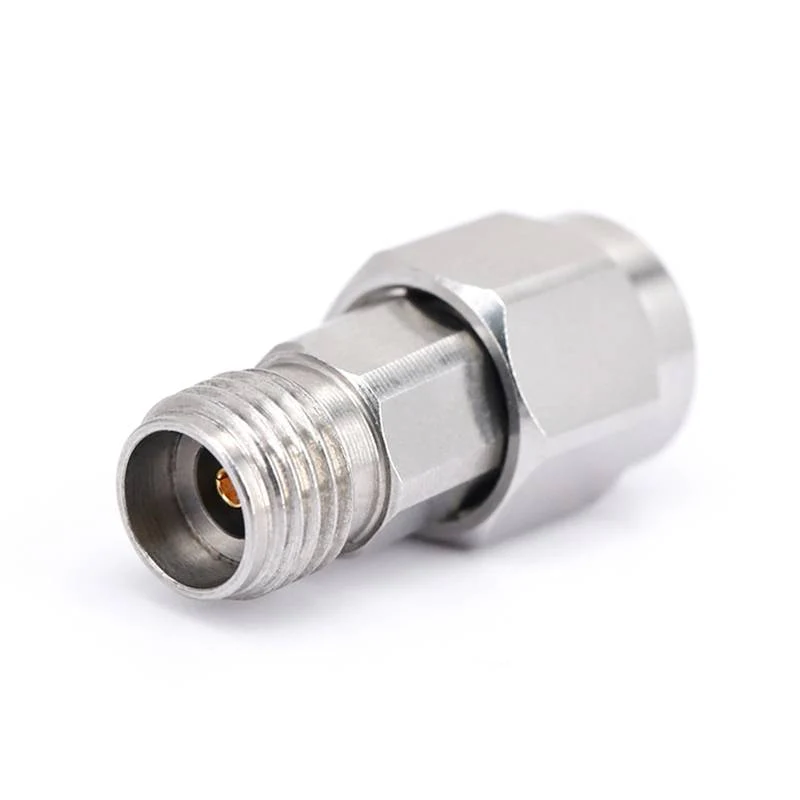

في الأنظمة المعقدة ، غالبًا ما تستخدم المكونات أنواعًا مختلفة من الموصلات (مثل SMA أو N-type أو BNC) أو النماذج المادية . 0 يتم استخدام المخففات DB بشكل متكرر كمحولات لحل هذه عدم التوافق .



3. مرجع المعايرة والاختبار
في RF و Microwave والاختبار البصري ، تعد الدقة حاسمة . 0} db تعمل كأدوات معايرة قيمة ونقاط مرجعية: إنها بمثابة "معيار معروف" في إعدادات الاختبار .



4. تناسق مسار الإشارة
في الأنظمة التي تتغير فيها متطلبات التوهين ديناميكيًا (مثل شبكات الاتصالات أو أنظمة الرادار) ، يمكن لتوفيات DB الحفاظ على توحيد ميكانيكي وكهربائي في سلسلة الإشارة:



على سبيل المثال ، قد يتحول النظام بين استخدام مخفف 5 ديسيبل (لتقليل الإشارات القوية) ولا يتطلب أي توهين (للتعامل مع الإشارات الضعيفة) . إدراج 0 db يضمن توهين الإشارة إلى أي وقت مضى. تغييرات غير متوقعة في مرحلة الإشارة أو التأخير أو المعاوقة التي يمكن أن تتداخل مع أداء النظام .



5. العزلة والحماية
على الرغم من أنها لا تقلل من سعة الإشارة ، فإن 0 عادةً ما يتم دمج المخففات DB مع ميزات التصميم التي توفر العزلة الكهربائية أو الحماية: يمكنهم تخزين المكونات الحساسة (مثل أجهزة الاستقبال) من ارتفاع الجهد أو الانعكاسات التي تم إنشاؤها بواسطة أجهزة المصب (مثل الإرسالات) .} قد تضعف الشبكات المقاومة) إشارات عابرة أو تمنع الطاقة العكسية الضارة من إتلاف المعدات المنبع . في أنظمة التردد العالي ، حتى بدون التوهين ، يمكنها تقليل "Crosstalk" عن طريق عزل أقسام مختلفة من مسار الإشارة .



أمثلة التطبيق

RF أنظمة الاتصالات: A 0 توهين DB بين جهاز الإرسال والاستقبال والهوائي يضمن مطابقة مقاومة 50Ω ، مما يزيد من نقل الطاقة .

مختبرات اختبار: يتم استخدام مخفف db ({0}}} db (sma-to-bnc) لتوصيل مولد إشارة وذبذاب ، يعمل كمحول واجهة ومرجع معايرة .

البث: في أنظمة الفيديو ، تتطابق مخففات DB 75Ω 0



في الختام ، 0 db لا تكون مخففات DB "عديمة الفائدة"-فهي مكونات متعددة الاستخدامات تحل التحديات الهندسية الرئيسية المتعلقة بالمقاومة ، والاتصال ، والمعايرة ، واستقرار النظام ، وقيمتها إلى ما هو أبعد من توهين الإشارة نفسها .
