ما هو نطاق التردد لكابلات اختبار VNA؟

كمورد لكابلات اختبار VNA، غالبًا ما يتم سؤالي عن نطاق التردد لهذه المكونات الأساسية في مجال الاختبار والقياس. في هذه المدونة، سأتعمق في تفاصيل نطاق التردد لكابلات اختبار VNA، وسبب أهميته، وكيف يؤثر على تطبيقات الاختبار الخاصة بك.

فهم كابلات اختبار VNA

VNA، أو Vector Network Analyzer، هي أداة قوية تستخدم لقياس معلمات الشبكة للشبكات الكهربائية. تعد كابلات اختبار VNA هي الرابط الحاسم بين VNA والجهاز قيد الاختبار (DUT). وهي مصممة لنقل إشارات الاختبار بدقة من VNA إلى DUT والعودة، مما يضمن قياسات موثوقة ودقيقة.

تم تصميم كابلات اختبار VNA لتلبية المتطلبات الصعبة للاختبار عالي التردد. وهي تأتي في أنواع مختلفة، بما في ذلك الكابلات المرنة وشبه الصلبة والقابلة للتوافق، ولكل منها مجموعة خاصة به من الخصائص والتطبيقات. يمكنك استكشاف مجموعتنا الواسعة منكابلات اختبار VNAللعثور على ما يناسب احتياجاتك.

نطاق التردد لكابلات اختبار VNA

يعد نطاق التردد لكابلات اختبار VNA أحد المواصفات الرئيسية التي تحدد مدى ملاءمة الكابل لتطبيقات الاختبار المختلفة. يشير إلى نطاق الترددات الذي يمكن للكابل من خلاله إرسال الإشارات بشكل فعال بمستويات مقبولة من التوهين وفقدان العودة واستقرار الطور.

نطاق التردد المنخفض

يمكن لمعظم كابلات اختبار VNA التعامل مع الترددات التي تبدأ من بضعة كيلو هرتز (كيلو هرتز). في الترددات المنخفضة، تكون الخصائص الكهربائية للكابل مستقرة نسبيًا، ويكون التوهين في حده الأدنى. غالبًا ما يستخدم نطاق التردد المنخفض هذا في الاختبارات الكهربائية الأساسية، مثل قياس المقاومة والسعة للمكونات.

نطاق التردد العالي

يمكن أن يختلف حد التردد العالي لكابلات اختبار VNA بشكل كبير اعتمادًا على نوع الكابل وبنيته. بالنسبة لكابلات اختبار VNA المرنة القياسية، يمكن أن يتراوح حد التردد العلوي من 26.5 جيجا هرتز إلى 40 جيجا هرتز. تُستخدم هذه الكابلات بشكل شائع في تطبيقات اختبار الترددات اللاسلكية والميكروويف للأغراض العامة.

ومن ناحية أخرى، يمكن للكابلات شبه الصلبة أن توفر قدرات تردد أعلى بكثير. يمكنها عادةً العمل بتردد يصل إلى 67 جيجا هرتز أو حتى أعلى في بعض الحالات. يُفضل استخدام الكابلات شبه الصلبة في التطبيقات عالية الأداء التي تتطلب فقدًا منخفضًا واستقرارًا ممتازًا في الطور، كما هو الحال في صناعات الطيران والدفاع.

تعتبر الكابلات القابلة للتوافق بمثابة حل وسط بين الكابلات المرنة وشبه الصلبة. إنها توفر توازنًا جيدًا بين المرونة والأداء عالي التردد، مع نطاقات تردد تصل عادةً إلى 40 جيجا هرتز.

أهمية نطاق التردد

يعد نطاق التردد لكابلات اختبار VNA ذا أهمية قصوى لعدة أسباب:

دقة القياس

يعد استخدام كابل اختبار VNA بنطاق تردد مناسب أمرًا ضروريًا لإجراء قياسات دقيقة. إذا كان نطاق تردد الكابل منخفضًا جدًا بالنسبة لتردد الاختبار، فسيكون توهين الإشارة مفرطًا، مما يؤدي إلى قراءات غير دقيقة. ومن ناحية أخرى، فإن استخدام كابل بنطاق تردد أعلى بكثير من اللازم يمكن أن يكون أكثر تكلفة وقد لا يوفر أي فوائد إضافية.

التوافق مع DUT

يجب أن يكون نطاق تردد الكابل متوافقًا مع خصائص تردد الجهاز قيد الاختبار (DUT). على سبيل المثال، إذا كنت تختبر مكون RF عالي التردد يعمل بتردد 30 جيجا هرتز، فأنت بحاجة إلى كابل اختبار VNA يمكنه التعامل مع ترددات تصل إلى 30 جيجا هرتز على الأقل.

أداء النظام

في نظام اختبار VNA، يتأثر الأداء العام بشكل كبير بأداء كابلات الاختبار. يمكن أن يساعد الكابل ذو نطاق الترددات الواسع والمناسب في الحفاظ على سلامة إشارات الاختبار، مما يضمن قدرة VNA على قياس معلمات الشبكة الخاصة بـ DUT بدقة.

العوامل المؤثرة على نطاق التردد

يمكن أن تؤثر عدة عوامل على نطاق تردد كابلات اختبار VNA:

بناء الكابلات

يلعب بناء الكابل، بما في ذلك نوع الموصل والمواد العازلة والدرع، دورًا مهمًا في تحديد نطاق التردد الخاص به. على سبيل المثال، يمكن للكابلات التي تحتوي على مواد عازلة عالية الجودة، مثل PTFE (بولي تترافلوروإيثيلين)، أن تقدم أداءً أفضل للترددات العالية نظرًا لخصائص الفقد المنخفضة الخاصة بها.

نوع الموصل

يؤثر نوع الموصلات المستخدمة على الكابل أيضًا على نطاق التردد الخاص به. تم تصميم الموصلات عالية الجودة، مثل SMA (الإصدار الفرعي المصغر A) وموصلات 2.92 مم و1.85 مم، للتعامل مع الترددات العالية وتوفير اتصال كهربائي جيد. قد يؤدي استخدام نوع موصل خاطئ إلى الحد من أداء تردد الكابل.

طول الكابل

يمكن أن يؤثر طول الكابل على نطاق التردد الخاص به. تتمتع الكابلات الأطول عمومًا بتوهين أعلى، خاصة عند الترددات العالية. لذلك، من المهم اختيار طول الكابل المناسب بناءً على متطلبات الاختبار والمساحة المتوفرة في إعداد الاختبار.

المعايرة ونطاق التردد

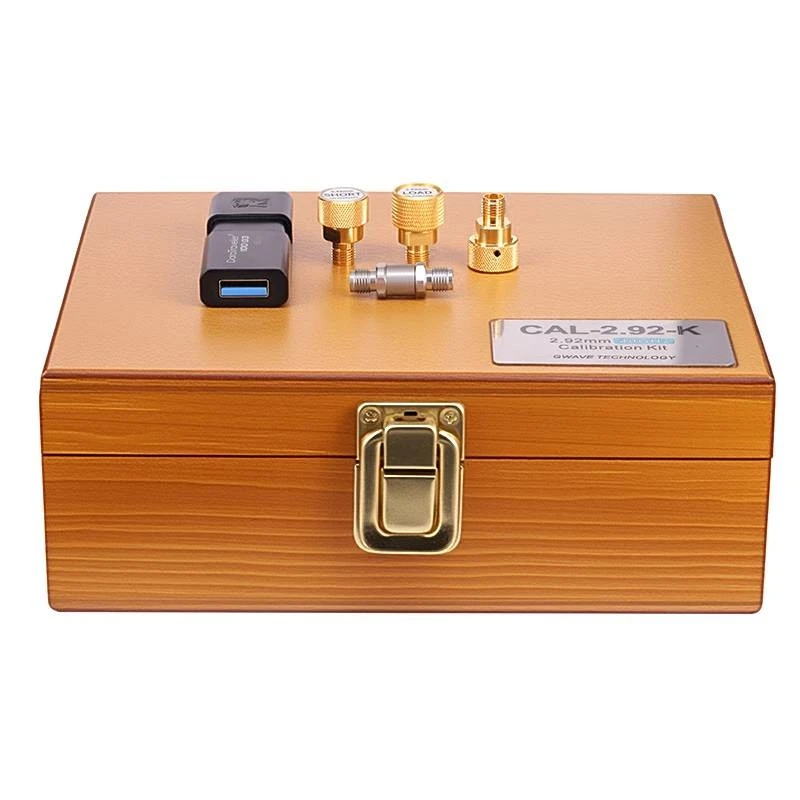

تعد المعايرة خطوة أساسية في اختبار VNA لضمان قياسات دقيقة.مجموعات المعايرةتُستخدم للتعويض عن الأخطاء التي تحدثها كابلات الاختبار والموصلات وVNA نفسه.

يتم إجراء عملية المعايرة عادةً عبر نطاق تردد محدد. من المهم التأكد من أن نطاق تردد المعايرة يطابق نطاق تردد كابلات اختبار VNA وDUT. إذا لم يتم إجراء المعايرة بشكل صحيح، فقد تكون نتائج القياس غير دقيقة، خاصة عند حواف نطاق التردد.

اختيار كابل اختبار VNA المناسب بناءً على نطاق التردد

عند اختيار كابل اختبار VNA، من الضروري مراعاة نطاق التردد لتطبيق الاختبار الخاص بك. فيما يلي بعض الخطوات التي تساعدك على اتخاذ القرار الصحيح:

1. تحديد تردد الاختبار: تحديد نطاق تردد الإشارات التي تحتاج إلى قياسها. سيعطيك هذا فكرة واضحة عن الحد الأدنى لنطاق التردد المطلوب للكابل.
2. النظر في متطلبات التطبيق: إذا كنت تعمل على تطبيق عالي الأداء، مثل اختبار 5G أو الاتصال عبر الأقمار الصناعية، فقد تحتاج إلى كابل ذو نطاق تردد أوسع وأعلى. بالنسبة للاختبارات ذات الأغراض العامة، قد يكون الكبل المرن القياسي ذو نطاق التردد المعتدل كافيًا.
3. تقييم خصائص الكابل: انظر إلى خصائص الكابل الأخرى، مثل التوهين وفقدان العودة واستقرار الطور، بالإضافة إلى نطاق التردد. يمكن أن تؤثر هذه العوامل أيضًا على دقة القياس والأداء العام لنظام الاختبار.

خاتمة

يعد نطاق التردد لكابلات اختبار VNA أحد المواصفات المهمة التي تؤثر بشكل مباشر على دقة وموثوقية قياسات VNA الخاصة بك. باعتبارنا موردًا لكابلات اختبار VNA، فإننا ندرك أهمية توفير الكابلات بنطاق التردد المناسب لتطبيقاتك المحددة.

إذا كنت في السوق لكابلات اختبار VNA أو لديك أي أسئلة حول نطاق التردد وآثاره، فلا تتردد في الاتصال بنا. فريق الخبراء لدينا على استعداد لمساعدتك في اختيار أفضل الكابلات التي تلبي احتياجات الاختبار الخاصة بك وإرشادك خلال عملية الشراء.
