ما هي تحديات تصميم مقسم الطاقة؟

تعتبر مقسمات الطاقة مكونات أساسية في أنظمة الترددات اللاسلكية (RF) وأنظمة الموجات الدقيقة، وتستخدم لتقسيم إشارة الدخل إلى إشارات خرج متعددة. باعتبارنا موردًا لمقسمات الطاقة، واجهنا العديد من تحديات التصميم في رحلتنا، والتي تعتبر ضرورية لفهمها لتقديم منتجات عالية الأداء. في هذه المدونة، سنستكشف بعض التحديات المهمة في تصميم مقسم الطاقة.

1. اعتبارات عرض النطاق الترددي

أحد أبرز التحديات في تصميم مقسم الطاقة هو تحقيق نطاق ترددي واسع. في أنظمة الاتصالات الحديثة، هناك طلب متزايد على الأجهزة التي يمكن أن تعمل عبر نطاق ترددي واسع. ومع ظهور تقنية 5G، التي تستخدم نطاقات تردد أعلى ونطاقات ترددية أوسع، تحتاج مقسمات الطاقة إلى دعم هذه المتطلبات.

على سبيل المثال، في نظام اتصالات متعدد المعايير الذي يحتاج إلى تغطية نطاقات تردد متعددة مثل GSM وLTE و5G، يجب أن يحافظ مقسم الطاقة على أداء ثابت عبر جميع هذه النطاقات. قد يعمل مقسم الطاقة ضيق النطاق بشكل جيد ضمن نطاق تردد معين، لكنه سيفشل في تلبية متطلبات تطبيق واسع النطاق.

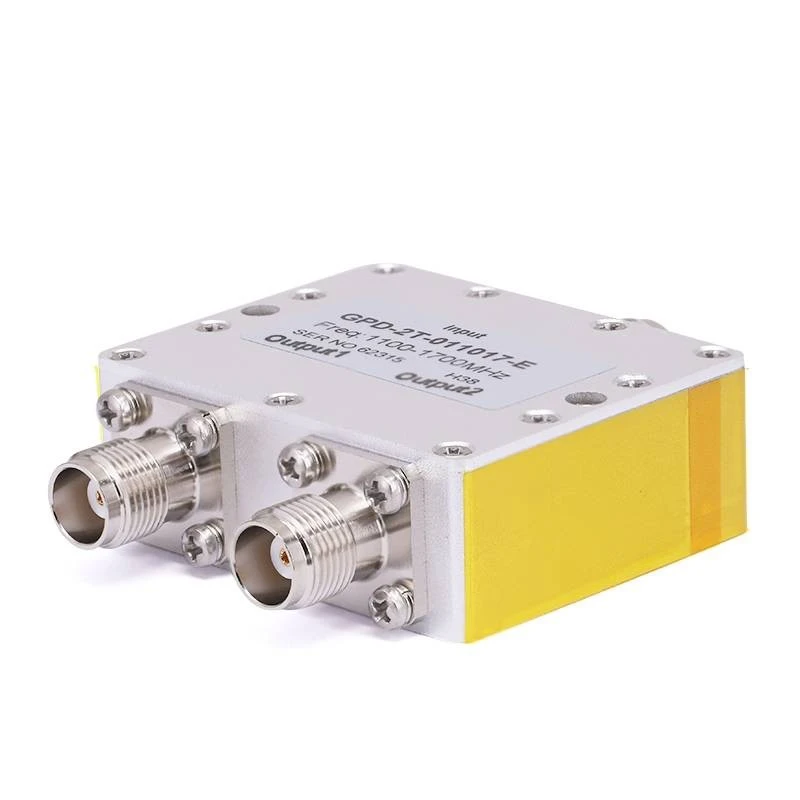

غالبًا ما يستخدم المصممون تقنيات مثل شبكات مطابقة المعاوقة متعددة الأقسام لزيادة عرض النطاق الترددي. ومع ذلك، يمكن لهذه التقنيات زيادة الحجم الفعلي لمقسم الطاقة، وهو ما قد لا يكون مناسبًا للتطبيقات التي تكون فيها المساحة محدودة. بالنسبة لنا2- طريقة مقسمات الطاقة، نحن نسعى جاهدين لتحقيق التوازن بين عرض النطاق الترددي والحجم، وذلك باستخدام طبولوجيا الدوائر المتقدمة ومطابقة المعاوقة المحسنة لتقديم منتجات يمكن أن تعمل عبر نطاق تردد واسع نسبيًا دون زيادة مفرطة في الحجم.

2. العزل بين منافذ الإخراج

يعد العزل بين منافذ الإخراج لمقسم الطاقة تحديًا حاسمًا آخر في التصميم. العزل العالي ضروري لمنع التداخل بين الإشارات في منافذ الإخراج. في مقسم الطاقة، يجب أن تكون الإشارات عند منافذ الإخراج مستقلة عن بعضها البعض. إذا كان هناك عزل ضعيف، يمكن أن تقترن الإشارة الموجودة في أحد منافذ الإخراج بمنفذ إخراج آخر، مما يتسبب في تدهور الإشارة والتأثير على الأداء العام للنظام.

في أ4- طريقة مقسمات الطاقة، يصبح التحدي المتمثل في تحقيق عزلة عالية أكثر تعقيدًا مقارنة بمقسم الطاقة ثنائي الاتجاه. ومع زيادة عدد منافذ الإخراج، يرتفع أيضًا احتمال الاقتران بين المنافذ. يستخدم المصممون تقنيات مثل إضافة مقاومات أو استخدام هياكل خطوط نقل خاصة لتحسين العزل. ومع ذلك، قد تؤدي هذه الأساليب أيضًا إلى خسائر إضافية، والتي تحتاج إلى إدارتها بعناية.

3. فقدان الإدراج

فقدان الإدراج هو مقياس لفقد الطاقة الذي يحدث عندما تمر الإشارة عبر مقسم الطاقة. يعد تقليل فقدان الإدراج أحد أهداف التصميم الرئيسية، لأنه يؤثر بشكل مباشر على كفاءة النظام. في أنظمة الترددات اللاسلكية والميكروويف، حتى كمية صغيرة من فقدان الإدخال يمكن أن يكون لها تأثير كبير على الأداء العام، خاصة في الأنظمة ذات الكسب العالي.

ترجع خسارة الإدخال في مقسم الطاقة بشكل أساسي إلى خسائر الموصل، وفقدان العزل الكهربائي، وفقدان الإشعاع. تحدث خسائر الموصلات بسبب مقاومة الموصلات المستخدمة في مقسم الطاقة، في حين تحدث خسائر العزل الكهربائي بسبب امتصاص الطاقة في المادة العازلة. تحدث خسائر الإشعاع عندما يشع مقسم الطاقة الطاقة إلى البيئة المحيطة.

لتقليل فقد الإدخال، نستخدم مواد عالية الجودة ذات فقد منخفض في مقسمات الطاقة لدينا. على سبيل المثال، في تصنيع لدينا16- طريقة مقسمات الطاقة، نختار شرائح عازلة منخفضة الخسارة وموصلات عالية التوصيل. بالإضافة إلى ذلك، نقوم بتحسين تخطيط الدائرة لتقليل طول خطوط النقل، مما يساعد في تقليل الخسائر الإجمالية.

4. توازن الطور والسعة

يعد توازن الطور والسعة بين منافذ الإخراج لمقسم الطاقة أمرًا بالغ الأهمية للعديد من التطبيقات، خاصة في أنظمة الهوائي ذات المصفوفة المرحلية. في هوائي المصفوفة الطورية، يجب التحكم بدقة في طور وسعة الإشارات المغذية لكل عنصر هوائي لتحقيق مخطط الإشعاع المطلوب.

يعد تحقيق توازن الطور والسعة أمرًا صعبًا لأنه يتأثر بعوامل مختلفة مثل تفاوتات المكونات وتغيرات درجات الحرارة وعمليات التصنيع. وحتى الانحراف البسيط في الطور أو السعة يمكن أن يسبب أخطاء كبيرة في مخطط الهوائي.

ولمواجهة هذا التحدي، نستخدم تقنيات تصنيع دقيقة ونجري اختبارات صارمة على مقسمات الطاقة لدينا. أثناء عملية التصنيع، نقوم بالتحكم بعناية في أبعاد خطوط النقل وقيم المكونات لتقليل الاختلافات. بعد الإنتاج، نقوم باختبار كل مقسم طاقة باستخدام معدات متخصصة للتأكد من أن توازن الطور والسعة يلبي المتطلبات المحددة.

5. القدرة على التعامل مع الطاقة

تعد القدرة على التعامل مع الطاقة أحد الاعتبارات المهمة، خاصة في أنظمة الترددات اللاسلكية والميكروويف عالية الطاقة مثل أنظمة الرادار وأجهزة إرسال الاتصالات عالية الطاقة. يجب أن يكون مقسم الطاقة قادرًا على التعامل مع طاقة الإدخال دون التعرض للحرارة المفرطة أو التلف.

إن قدرة التعامل مع الطاقة لمقسم الطاقة محدودة بعوامل مثل جهد انهيار العزل الكهربائي للمادة، والقدرة الاستيعابية الحالية للموصلات، وقدرات تبديد الحرارة. في التطبيقات عالية الطاقة، قد يولد مقسم الطاقة كمية كبيرة من الحرارة، والتي يجب تبديدها بكفاءة لمنع تلف المكونات.

نحن نصمم مقسمات الطاقة الخاصة بنا بحيث تتمتع بقدرات عالية على التعامل مع الطاقة باستخدام مواد ذات قوة عازلة عالية وموصلية حرارية جيدة. على سبيل المثال، قد نستخدم ركائز السيراميك في بعض مقسمات الطاقة عالية الطاقة لدينا، حيث أن السيراميك يتمتع بخصائص حرارية ممتازة ويمكنه تحمل الفولتية العالية.

6. التصغير

مع الاتجاه نحو الأجهزة الإلكترونية الأصغر حجمًا والأكثر إحكاما، يمثل تصغير مقسمات الطاقة تحديًا كبيرًا. في تطبيقات مثل الهواتف المحمولة والأجهزة القابلة للارتداء، تكون المساحة محدودة للغاية، ويجب أن تكون مقسمات الطاقة صغيرة قدر الإمكان دون التضحية بالأداء.

تصميمات مقسم الطاقة التقليدية، مثل مقسم الطاقة ويلكنسون، غالبًا ما يكون لها حجم مادي كبير نسبيًا بسبب استخدام خطوط نقل ذات طول ربع موجي. ولتحقيق التصغير، يستخدم المصممون تقنيات مثل استخدام مكونات العناصر المجمعة بدلاً من خطوط نقل العناصر الموزعة. ومع ذلك، قد يكون لمقسمات الطاقة ذات العناصر المجمعة قيود من حيث عرض النطاق الترددي وقدرة التعامل مع الطاقة.

في شركتنا، نقوم باستمرار بالبحث وتطوير أساليب تصميم جديدة لتحقيق التصغير مع الحفاظ على الأداء العالي. نحن نستخدم أدوات محاكاة متقدمة لتحسين تخطيط الدائرة واختيار المكونات الأكثر ملاءمة لتقليل الحجم الإجمالي لمقسمات الطاقة لدينا.

خاتمة

في الختام، تصميم مقسم الطاقة هو عملية معقدة تنطوي على التغلب على التحديات المختلفة. يعد عرض النطاق الترددي والعزل وفقدان الإدراج وتوازن الطور والسعة وقدرة التعامل مع الطاقة والتصغير من التحديات الرئيسية التي يواجهها المصممون. باعتبارنا موردًا لمقسمات الطاقة، فإننا ملتزمون بمعالجة هذه التحديات من خلال البحث والتطوير المستمر، واستخدام مواد عالية الجودة، وتنفيذ عمليات التصنيع والاختبار المتقدمة.

إذا كنت في سوق مقسمات الطاقة وتواجه متطلبات أو تحديات محددة، فسنكون سعداء بمساعدتك. يمكن لفريق الخبراء لدينا العمل معك لفهم احتياجاتك وتقديم حلول مخصصة. نحن ندعوك للاتصال بنا لمزيد من المناقشة وبدء مفاوضات الشراء التي تلبي مواصفاتك الدقيقة.

مراجع

• بوزار، دم (2011). هندسة الميكروويف. جون وايلي وأولاده.
• كولين، ري (2001). أسس هندسة الميكروويف. ماكجرو - هيل.
