ما هي الخصائص الكهربائية لكابلات اختبار VNA؟

مرحبًا يا من هناك! كمورد لكابلات اختبار VNA، أنا متحمس جدًا للتعمق في الخصائص الكهربائية لهذه الكابلات الأنيقة معك.

أولاً، دعونا نتحدث عن ماهية كابلات اختبار VNA. إنها مكونات حاسمة في مجال الاختبار والقياس. يرمز VNA إلى Vector Network Analyzer، ويتم استخدام هذه الكابلات لتوصيل المحلل بالجهاز قيد الاختبار. إذا كنت تريد معرفة المزيد عنهم، يمكنك مراجعة هذا الرابط:كابلات اختبار VNA.

واحدة من أهم الخصائص الكهربائية لكابلات اختبار VNA هي المعاوقة المميزة. المعاوقة المميزة هي في الأساس نسبة الجهد إلى التيار في موجة متنقلة على الكابل. بالنسبة لمعظم كابلات اختبار VNA، تبلغ المعاوقة المميزة القياسية 50 أوم. وذلك لأن الكثير من أجهزة الترددات اللاسلكية (RF) مصممة للعمل بمقاومة تبلغ 50 أوم. عندما تتطابق مقاومة الكابل مع مقاومة الجهاز، فإنه يضمن أقصى قدر من نقل الطاقة ويقلل من انعكاسات الإشارة.

دعني أعطيك مثالا. تخيل أنك تحاول صب الماء من خلال خرطوم. إذا كان الخرطوم ملتويًا، فسيتم تعطيل تدفق المياه، وقد يتناثر بعض الماء مرة أخرى. وبالمثل، إذا كانت مقاومة كابل اختبار VNA لا تتطابق مع مقاومة VNA أو الجهاز قيد الاختبار، فقد تنعكس الإشارة مرة أخرى، مما يتسبب في حدوث أخطاء في القياس. لذلك، فإن الحصول على المعاوقة المميزة الصحيحة يشبه وجود خرطوم يتدفق بسلاسة لإشاراتك الكهربائية.

خاصية رئيسية أخرى هي التوهين. يشير التوهين إلى فقدان قوة الإشارة أثناء انتقالها عبر الكابل. يتم قياسه بالديسيبل لكل وحدة طول (ديسيبل / م أو ديسيبل / قدم). ويعتمد مقدار التوهين على عدة عوامل، مثل تردد الإشارة وطول الكابل وبناء الكابل.

تميل الترددات الأعلى إلى التوهين أكثر من الترددات المنخفضة. وذلك لأنه عند الترددات الأعلى، تتفاعل الإشارات الكهربائية بشكل أكبر مع المواد الموجودة في الكابل، مما يتسبب في تبديد المزيد من الطاقة على شكل حرارة. على سبيل المثال، قد يكون لكابل اختبار VNA توهين قدره 0.5 ديسيبل/م عند 1 جيجاهرتز، ولكن هذا يمكن أن يزيد إلى 2 ديسيبل/م عند 10 جيجاهرتز.

يلعب طول الكابل أيضًا دورًا كبيرًا. كلما زاد طول الكابل، زادت ضعف الإشارة. لذلك، عند اختيار كابل اختبار VNA، عليك أن تأخذ في الاعتبار المسافة بين VNA والجهاز قيد الاختبار. إذا كنت بحاجة إلى قياس الإشارات عبر مسافة طويلة، فقد ترغب في اختيار كابل ذي توهين أقل أو استخدام مضخمات الإشارة لتعزيز قوة الإشارة.

VSWR، أو نسبة الموجة الدائمة للجهد، هي خاصية كهربائية مهمة أخرى. يعد VSWR مقياسًا لمدى توافق الكابل مع الحمل (الجهاز قيد الاختبار). إنها نسبة الجهد الأقصى إلى الحد الأدنى للجهد على الكابل. يعني VSWR 1:1 أن الكابل مطابق تمامًا للحمل، ولا توجد انعكاسات للإشارة. في الواقع، يكاد يكون من المستحيل تحقيق معدل VSWR مثالي بنسبة 1:1، لكن VSWR الأقل هو الأفضل دائمًا.

يمكن أن يؤدي ارتفاع VSWR إلى مشاكل مثل انخفاض نقل الطاقة، والقياسات غير الدقيقة، وحتى تلف المعدات. على سبيل المثال، إذا كان VSWR مرتفعًا جدًا، فقد تتسبب الإشارة المنعكسة في ارتفاع درجة حرارة VNA أو حدوث خلل. لذلك، عند تحديد كابلات اختبار VNA، يجب أن تبحث عن الكابلات ذات VSWR منخفض، خاصة إذا كنت تعمل مع إشارات عالية الطاقة.

يعد استقرار الطور أيضًا خاصية بالغة الأهمية، خاصة عند إجراء قياسات دقيقة. يشير استقرار الطور إلى مدى تغير طور الإشارة مع مرور الوقت ودرجة الحرارة والتردد. في بعض التطبيقات، مثل قياسات الهوائي أو اختبار دائرة الموجات الصغرية، حتى التغيير البسيط في الطور يمكن أن يؤدي إلى أخطاء كبيرة في القياس.

على سبيل المثال، إذا كنت تختبر هوائيًا، فقد تؤثر مرحلة الإشارة على نمط إشعاع الهوائي. إذا تغيرت مرحلة الإشارة من كابل اختبار VNA، فقد يجعل الهوائي يبدو وكأنه يحتوي على نمط إشعاع مختلف عما هو عليه في الواقع. لذلك، بالنسبة لهذه الأنواع من التطبيقات، تحتاج إلى كابلات اختبار VNA ذات استقرار عالي الطور.

الآن، دعونا نتحدث عن كيفية تأثر هذه الخواص الكهربائية ببناء الكابل. عادةً ما يكون الموصل الداخلي لكابل اختبار VNA مصنوعًا من النحاس أو سبائك النحاس. النحاس موصل جيد للكهرباء، مما يساعد على تقليل التوهين. يتم استخدام الموصل الخارجي، المعروف أيضًا باسم الدرع، لحماية الموصل الداخلي من التداخل الكهرومغناطيسي الخارجي. يمكن أن يساعد الدرع الجيد أيضًا في تقليل VSWR عن طريق منع تسرب الإشارة.

تلعب المادة العازلة بين الموصلات الداخلية والخارجية أيضًا دورًا في الخواص الكهربائية للكابل. تحتوي المواد العازلة المختلفة على ثوابت عازلة مختلفة، والتي يمكن أن تؤثر على الممانعة المميزة، والتوهين، واستقرار الطور للكابل. على سبيل المثال، تميل الكابلات التي تحتوي على مادة ثابتة عازلة منخفضة، مثل PTFE (بولي تترافلوروإيثيلين)، إلى أن تكون أقل توهينًا واستقرار طور أفضل من الكابلات التي تحتوي على مادة ثابتة عازلة عالية.

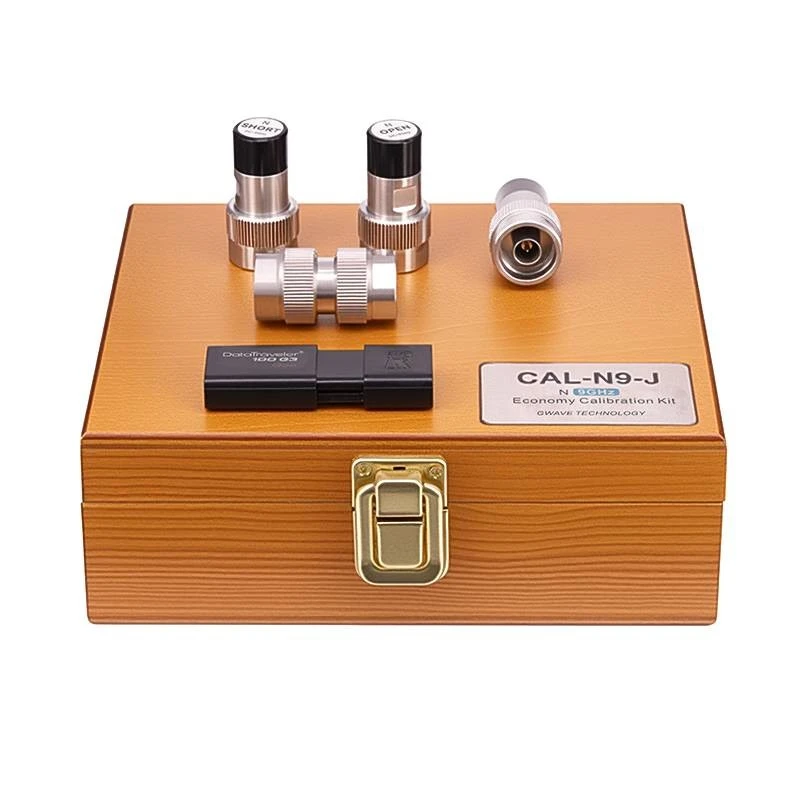

عندما يتعلق الأمر بالحفاظ على الخصائص الكهربائية لكابلات اختبار VNA، فإن المعايرة ضرورية. تساعد المعايرة على التأكد من دقة القياسات التي تم إجراؤها باستخدام الكابلات. يمكنك استخداممجموعات المعايرةلمعايرة VNA الخاص بك والكابلات. تحتوي هذه المجموعات عادةً على مجموعة من المعايير المعروفة، مثل الدوائر المفتوحة والقصيرة ودوائر الحمل. من خلال قياس هذه المعايير باستخدام VNA والكابلات، يمكنك تصحيح أي أخطاء ناجمة عن الخصائص الكهربائية للكابلات.

في الختام، فإن الخصائص الكهربائية لكابلات اختبار VNA، مثل الممانعة المميزة، والتوهين، وVSWR، واستقرار الطور، كلها ضرورية للاختبار والقياس الدقيق. كمورد، أدرك أهمية هذه الخصائص، وأنا ملتزم بتوفير كابلات اختبار VNA عالية الجودة تلبي احتياجاتك. سواء كنت تعمل في مشروع صغير الحجم أو تطبيق صناعي واسع النطاق، فإن امتلاك كابلات اختبار VNA المناسبة يمكن أن يحدث فرقًا كبيرًا في دقة وموثوقية قياساتك.

إذا كنت مهتمًا بشراء كابلات اختبار VNA أو لديك أي أسئلة حول خصائصها الكهربائية، فلا تتردد في التواصل معنا. نحن هنا لمساعدتك في العثور على أفضل الكابلات التي تلبي متطلباتك المحددة. دعونا نعمل معًا للتأكد من أن عمليات الاختبار والقياس الخاصة بك دقيقة وفعالة قدر الإمكان!
