كيفية تقليل فقدان إدخال كابلات اختبار VNA؟

في مجال اختبار الترددات اللاسلكية والموجات الدقيقة، تلعب أجهزة تحليل الشبكة الموجهة (VNAs) دورًا محوريًا. تعد كابلات اختبار VNA مكونات أساسية في إعدادات الاختبار هذه، حيث تقوم بتوصيل VNA بالجهاز قيد الاختبار (DUT). ومع ذلك، فإن أحد التحديات المشتركة التي يواجهها المهندسون والفنيون هو فقدان إدخال هذه الكابلات. يمكن أن يؤثر فقدان الإدخال بشكل كبير على دقة نتائج الاختبار، مما يؤدي إلى قياسات غير دقيقة واستنتاجات خاطئة محتملة. باعتبارنا موردًا لكابلات اختبار VNA، فإننا ندرك أهمية تقليل فقد الإدخال، وفي هذه المدونة، سنستكشف العديد من الاستراتيجيات الفعالة لتحقيق هذا الهدف.

فهم فقدان الإدراج

قبل الخوض في طرق تقليل فقدان الإدراج، من المهم أن نفهم ما هو. فقدان الإدخال هو انخفاض في قوة الإشارة الذي يحدث عند إدخال جهاز، مثل الكابل، في خط النقل. في سياق كابلات اختبار VNA، يحدث ذلك بشكل أساسي بسبب عاملين: فقدان الموصل وفقدان العزل الكهربائي.

فقدان الموصل يرجع إلى مقاومة موصلات الكابل. أثناء انتقال الإشارة عبر الموصلات، يتم تحويل بعض الطاقة الكهربائية إلى حرارة، مما يؤدي إلى فقدان طاقة الإشارة. من ناحية أخرى، يحدث فقدان العزل الكهربائي بسبب الخواص الكهربائية للمادة العازلة للكابل. عند تطبيق مجال كهربائي متناوب على العازل الكهربائي، تتبدد بعض الطاقة على شكل حرارة، مما يؤدي إلى مزيد من فقدان الإشارة.

اختيار الكابل الصحيح

إحدى الخطوات الأساسية لتقليل فقد الإدخال هي اختيار الكابل المناسب للتطبيق. تتميز الأنواع المختلفة من الكابلات بخصائص مختلفة، واختيار النوع المناسب يمكن أن يحدث فرقًا كبيرًا في أداء فقدان الإدخال.

• نوع الكابل: الكابلات المحورية هي النوع الأكثر استخدامًا لكابلات اختبار VNA. أنها تأتي في أشكال مختلفة، مثل شبه جامدة، ومرنة، وشبه مرنة. تتميز الكابلات شبه الصلبة بشكل عام بفقد إدخال أقل مقارنة بالكابلات المرنة لأنها تتمتع ببنية فيزيائية أكثر استقرارًا، مما يقلل من تسرب الإشارة وتوهينها. ومع ذلك، فهي أقل مرونة وأكثر صعوبة في التثبيت. من ناحية أخرى، فإن الكابلات المرنة أسهل في التعامل معها ولكنها قد تكون ذات خسارة إدخال أعلى قليلاً. عندما يتطلب التطبيق مرونة عالية، يمكن أن تكون الكابلات شبه المرنة بمثابة حل وسط جيد، حيث توفر توازنًا بين المرونة وانخفاض فقدان الإدخال.
• حجم الكابل: يؤثر حجم الكابل أيضًا على فقدان الإدخال. عادةً ما يكون للكابلات ذات القطر الأكبر خسارة أقل في الإدخال لأنها تتمتع بمقاومة أقل في الموصلات وفقدان أقل للعزل الكهربائي. على سبيل المثال، الكبل المحوري مقاس 7/8 بوصة سيكون به عمومًا فقدان إدخال أقل من الكبل مقاس 1/2 بوصة بنفس التردد. ومع ذلك، فإن الكابلات الأكبر حجمًا هي أيضًا أثقل وأكثر تكلفة، لذا يجب تحقيق التوازن بين الأداء والتطبيق العملي.
• مادة الكابل: يمكن أن يكون للمواد المستخدمة في بناء الكابل تأثير كبير على فقدان الإدخال. تتمتع الموصلات عالية الجودة، مثل النحاس أو النحاس المطلي بالفضة، بمقاومة أقل وبالتالي فقدان موصل أقل. وبالمثل، فإن استخدام مادة عازلة منخفضة الفقد، مثل PTFE (بولي تترافلوروإيثيلين)، يمكن أن يقلل من فقدان العزل الكهربائي. عند اختيار الكابل، من المهم مراعاة جودة المواد المستخدمة في بنائه. يمكنك العثور على مجموعة واسعة من الجودة العاليةكابلات اختبار VNAعلى موقعنا الإلكتروني، والتي تم تصميمها بأفضل المواد لتقليل فقد الإدخال.

التثبيت الصحيح للكابل

حتى إذا قمت بتحديد الكابل الصحيح، فإن التثبيت غير الصحيح يمكن أن يؤدي إلى زيادة فقدان الإدخال. فيما يلي بعض النقاط الأساسية التي يجب مراعاتها أثناء تركيب الكابل:

• تجنب الانحناءات الحادة: قد يؤدي ثني الكابل بشكل حاد إلى تشوه البنية الداخلية للكابل، مما يؤدي إلى زيادة فقدان الإشارة. يتم تحديد الحد الأدنى لنصف قطر انحناء الكابل من قبل الشركة المصنعة، ومن المهم الالتزام بهذه المواصفات أثناء التثبيت. على سبيل المثال، إذا تم تحديد الحد الأدنى لنصف قطر انحناء الكابل على أنه 10 أضعاف قطر الكابل، فلا ينبغي ثني الكابل بنصف قطر أصغر من هذه القيمة.
• اتصالات آمنة: يمكن أن تؤدي موصلات الكابلات السائبة أو المتصلة بشكل سيئ إلى فقدان إضافي للإدخال. من المهم التأكد من إحكام ربط الموصلات بشكل صحيح وعدم وجود أوساخ أو حطام على أسطح الموصل. قبل إجراء التوصيل، قم بتنظيف مسامير ومآخذ التوصيل باستخدام عامل تنظيف مناسب لإزالة أي ملوثات.
• تقليل طول الكابل: كلما زاد طول الكابل، زادت خسارة الإدخال. لذلك، يُنصح باستخدام أقصر كابل ممكن للتطبيق. ومع ذلك، تأكد من أن الكابل طويل بما يكفي للوصول إلى DUT دون تمديده أو ثنيه بشكل مفرط.

صيانة الكابلات

تعد صيانة الكابلات بشكل منتظم أمرًا ضروريًا للحفاظ على فقدان الإدخال عند الحد الأدنى. مع مرور الوقت، يمكن أن تتلف الكابلات بسبب العوامل البيئية، أو الإجهاد الميكانيكي، أو التآكل العادي. فيما يلي بعض نصائح الصيانة:

• فحص بانتظام: قم بفحص الكابلات بشكل دوري بحثًا عن أي علامات تلف، مثل القطع أو السحجات أو مكامن الخلل. في حالة العثور على أي ضرر، يجب استبدال الكابل على الفور لمنع المزيد من تدهور الأداء.
• تخزين بشكل صحيح: عند عدم الاستخدام، يجب تخزين الكابلات بشكل صحيح لمنع تلفها. قم بلف الكابلات بشكل أنيق وقم بتخزينها في بيئة جافة ونظيفة. تجنب تخزين الكابلات في المناطق التي قد تتعرض فيها لدرجات الحرارة أو الرطوبة أو المواد الكيميائية الشديدة.

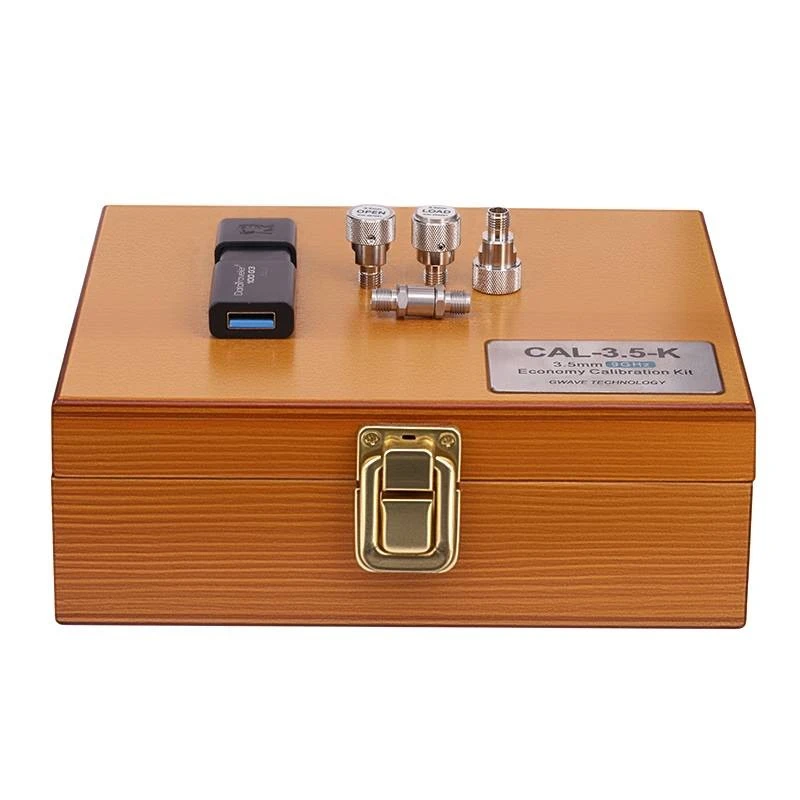

• معايرة بانتظام: تعد المعايرة جزءًا مهمًا من صيانة الكابلات. باستخدام أمجموعات المعايرةيمكن أن يساعد في التعويض عن أي تغييرات في خصائص الكابل مع مرور الوقت. تضمن المعايرة المنتظمة دقة نتائج الاختبار وأن فقدان الإدخال ضمن الحدود المقبولة.

درجة الحرارة والاعتبارات البيئية

يمكن أن تؤثر درجة الحرارة والظروف البيئية أيضًا على فقدان إدخال كابلات اختبار VNA.

• درجة حرارة: مع زيادة درجة الحرارة، تزداد أيضًا مقاومة موصلات الكابل، مما يؤدي إلى زيادة فقدان الموصل وبالتالي زيادة فقدان الإدخال. في البيئات ذات درجات الحرارة المرتفعة، من المهم استخدام الكابلات المصممة لتحمل هذه الظروف. تم تصميم بعض الكابلات خصيصًا لتكون ذات معاملات مقاومة لدرجة الحرارة المنخفضة، مما يعني أن فقدان إدخالها يتغير بشكل أقل مع تغيرات درجات الحرارة.
• الرطوبة والرطوبة: يمكن أن تخترق الرطوبة عزل الكابل وتتسبب في انهيار العزل الكهربائي، مما يؤدي إلى زيادة فقدان الإدخال. في البيئات الرطبة، من المهم استخدام الكابلات ذات العزل المناسب المقاوم للرطوبة. بالإضافة إلى ذلك، تأكد من إغلاق موصلات الكابلات بشكل صحيح لمنع دخول الرطوبة.

استخدام مكبرات الصوت والمعادلات

في بعض الحالات، على الرغم من اتخاذ جميع التدابير المذكورة أعلاه، قد تظل خسارة الإدراج عالية جدًا بالنسبة للتطبيق. في مثل هذه الحالات، يمكن أن يكون استخدام مكبرات الصوت أو المعادلات حلاً قابلاً للتطبيق.

• مكبرات الصوت: يمكن استخدام مكبرات الصوت لتعزيز قوة الإشارة وتعويض فقدان الإدخال. ومع ذلك، من المهم اختيار مكبر للصوت ذو الكسب وعرض النطاق الترددي المناسبين للتطبيق. بالإضافة إلى ذلك، يمكن لمكبرات الصوت أن تصدر ضوضاء، لذلك من الضروري مراعاة رقم الضوضاء الخاص بمكبر الصوت عند الاختيار.
• المعادلات: المعادلات هي أجهزة يمكن استخدامها لتصحيح فقدان إدخال الكبل المعتمد على التردد. إنها تعمل عن طريق تعزيز الترددات التي لديها فقدان إدخال أعلى، وبالتالي تسطيح استجابة التردد للكابل. يمكن أن تكون المعادلات مفيدة بشكل خاص في التطبيقات التي تحتاج إلى اختبار نطاق ترددي واسع.

خاتمة

يعد تقليل فقدان إدخال كابلات اختبار VNA أمرًا ضروريًا لإجراء اختبار دقيق للترددات اللاسلكية والموجات الدقيقة. من خلال اختيار الكابل المناسب، وتثبيته بشكل صحيح، وصيانته بانتظام، ومراعاة العوامل البيئية، يمكنك تقليل فقدان الإدخال بشكل كبير. في بعض الحالات، قد يكون من الضروري أيضًا استخدام مكبرات الصوت أو المعادلات. باعتبارنا موردًا لكابلات اختبار VNA، فإننا ملتزمون بتوفير كابلات وحلول عالية الجودة لمساعدتك في تحقيق أفضل نتائج الاختبار. إذا كانت لديك أي أسئلة أو كنت بحاجة إلى مساعدة في اختيار الكابلات المناسبة لتطبيقك، فلا تتردد في الاتصال بنا للشراء وإجراء المزيد من المناقشات.

مراجع

• "هندسة الترددات اللاسلكية والميكروويف" بقلم بوزار، ديفيد م.
• "دليل الكابلات المحورية" بقلم White، JF
