كيف يمكنني تحسين جودة الإشارة في موصل PCB؟

في مجال تصميم وتصنيع لوحات الدوائر المطبوعة (PCB)، يعد ضمان جودة الإشارة المثالية في موصلات PCB أمرًا بالغ الأهمية. باعتباري موردًا متمرسًا لموصلات PCB، فقد شهدت بنفسي التحديات التي يواجهها المهندسون والمصممون عندما يتعلق الأمر بالحفاظ على نقل الإشارات عالي الأداء. في هذه المدونة، سأشارك بعض الاستراتيجيات والأفكار العملية حول كيفية تحسين جودة الإشارة في موصل PCB.

فهم أساسيات نقل الإشارة في موصلات ثنائي الفينيل متعدد الكلور

قبل الخوض في طرق تحسين جودة الإشارة، من الضروري فهم كيفية نقل الإشارات عبر موصلات PCB. يعمل موصل PCB كجسر بين المكونات المختلفة الموجودة على PCB أو بين PCB وجهاز خارجي. تنتقل الإشارات، سواء كانت كهربائية أو بصرية أو ترددات راديوية (RF)، عبر أطراف الموصل وجهات الاتصال والتتبعات.

أثناء هذا الإرسال، هناك عدة عوامل يمكن أن تؤدي إلى انخفاض جودة الإشارة. وتشمل هذه عدم تطابق المعاوقة، والتداخل الكهرومغناطيسي (EMI)، والتداخل، وتوهين الإشارة. يحدث عدم تطابق المعاوقة عندما لا تكون ممانعة المصدر وخط النقل والحمل متطابقة بشكل صحيح. يمكن أن يؤدي ذلك إلى انعكاسات الإشارة، مما يسبب تشويهًا وفقدان سلامة الإشارة. EMI هو التداخل الناتج عن المجالات الكهرومغناطيسية الخارجية، والتي يمكن أن تسبب ضوضاء في الإشارة. الحديث المتبادل هو اقتران غير مرغوب فيه للإشارات بين الموصلات المتجاورة، وتوهين الإشارة هو فقدان قوة الإشارة أثناء انتقالها عبر الموصل.

تحديد نوع الموصل الصحيح

إحدى الخطوات الأولى لتحسين جودة الإشارة هي تحديد نوع الموصل المناسب لتطبيقك. تتميز أنواع الموصلات المختلفة بخصائص كهربائية مختلفة، واختيار النوع المناسب يمكن أن يقلل بشكل كبير من تدهور الإشارة.

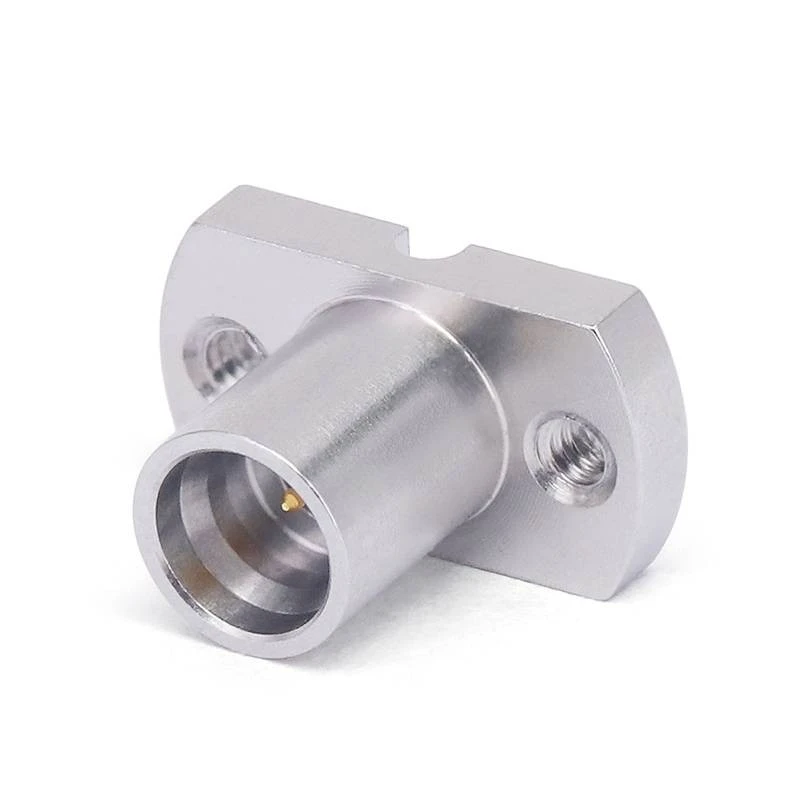

• موصلات قابلة للاستبدال في المجال: تم تصميم هذه الموصلات بحيث يمكن استبدالها بسهولة في الميدان دون الحاجة إلى أدوات أو معدات متخصصة. إنها مثالية للتطبيقات التي قد تحتاج إلى استبدال الموصلات بسبب البلى أو التلف.موصلات قابلة للاستبدال في المجالتوفر المرونة ويمكن أن تكون خيارًا رائعًا لضمان جودة الإشارة على المدى الطويل، خاصة في التطبيقات التي تمثل الصيانة فيها مصدر قلق.
• موصلات متعددة المحور: تُستخدم الموصلات متعددة المحاور للتطبيقات التي تتطلب إرسال إشارات محورية متعددة. وهي مصممة لتقليل التداخل بين الخطوط المحورية الفردية، وهو أمر بالغ الأهمية للحفاظ على سلامة الإشارة.موصلات متعددة المحورتُستخدم عادةً في أنظمة نقل البيانات والاتصالات عالية السرعة.
• موصلات اقناع: تستخدم الموصلات المحورية على نطاق واسع لتطبيقات الترددات اللاسلكية. وهي مصممة لتوفير مسار إرسال منخفض الخسارة لإشارات التردد اللاسلكي.موصلات اقناعتتمتع بمقاومة مميزة يتم التحكم فيها بعناية لتتناسب مع مقاومة الكابل متحد المحور وجهاز التردد اللاسلكي، مما يساعد على تقليل انعكاسات الإشارة.

تصميم لمطابقة المعاوقة

تعد مطابقة المعاوقة عاملاً حاسماً في ضمان إرسال إشارة عالية الجودة. عندما لا تتطابق مقاومة المصدر وخط النقل والحمل، تحدث انعكاسات الإشارة، مما قد يؤدي إلى تشويه وفقدان قوة الإشارة.

لتحقيق مطابقة المعاوقة، يمكن اتخاذ الخطوات التالية:

• تصميم التتبع المناسب: يجب تصميم الآثار الموجودة على PCB بالعرض والسمك الصحيحين لتحقيق المعاوقة المميزة المطلوبة. تتأثر مقاومة الأثر بهندسته، وثابت العزل الكهربائي لمادة ثنائي الفينيل متعدد الكلور، والتباعد بين الآثار المجاورة.
• اختيار الموصل: يجب أن يتمتع الموصل بمقاومة تتوافق مع مقاومة آثار PCB والجهاز الخارجي. تتوفر العديد من الموصلات بقيم معاوقة مختلفة، لذا من المهم اختيار الموصل المناسب لتطبيقك.
• الإنهاء: يعد الإنهاء الصحيح لخطوط الإشارة أمرًا ضروريًا لمطابقة المعاوقة. ويمكن تحقيق ذلك باستخدام مقاومات الإنهاء في نهاية خط النقل لامتصاص أي إشارات منعكسة.

تقليل التداخل الكهرومغناطيسي (EMI)

يمكن أن يكون للتداخل الكهرومغناطيسي (EMI) تأثير كبير على جودة الإشارة، خاصة في التطبيقات ذات السرعة العالية والتردد العالي. لتقليل EMI، يمكن استخدام التقنيات التالية:

• التدريع: يمكن أن يساعد استخدام الموصلات المحمية في تقليل كمية التداخل الكهرومغناطيسي الذي يدخل الموصل أو يخرج منه. تحتوي الموصلات المحمية على غلاف معدني يحيط بنقاط الاتصال، والذي يعمل بمثابة قفص فاراداي لمنع المجالات الكهرومغناطيسية الخارجية.
• التأريض: التأريض الصحيح أمر بالغ الأهمية لتقليل EMI. يجب أن يكون الموصل متصلاً بمستوى أرضي منخفض المقاومة على PCB لتوفير مسار لتدفق تيارات EMI.
• تصفية: يمكن أن تساعد إضافة المرشحات إلى خطوط الإشارة في إزالة ترددات EMI غير المرغوب فيها. يمكن أن تكون المرشحات على شكل مكثفات، أو محاثات، أو خرزات من الفريت، وهي مصممة لتخفيف ترددات معينة.

الحد من الحديث المتبادل

الحديث المتبادل هو اقتران غير مرغوب فيه للإشارات بين الموصلات المجاورة. يمكن أن يسبب تداخلًا وتشويهًا في الإشارات، خاصة في تطبيقات الموصلات عالية الكثافة. لتقليل التداخل، يمكن استخدام الطرق التالية:

• تباعد: زيادة التباعد بين الموصلات المتجاورة يمكن أن يقلل من الاقتران بينهما. يمكن تحقيق ذلك باستخدام خطوط أوسع أو عن طريق زيادة درجة دبابيس الموصل.
• التدريع: على غرار تقليل EMI، يمكن أيضًا استخدام التدريع لتقليل التداخل. يمكن أن تساعد الموصلات المحمية أو إضافة التدريع بين الموصلات المتجاورة في منع اقتران الإشارات.
• التوجيه: التوجيه الصحيح لخطوط الإشارة على PCB يمكن أن يساعد أيضًا في تقليل التداخل. إن تجنب التوجيه المتوازي لخطوط الإشارة المتجاورة واستخدام التوجيه المتعامد يمكن أن يقلل من الاقتران بينهما.

التحكم في توهين الإشارة

توهين الإشارة هو فقدان قوة الإشارة أثناء انتقالها عبر الموصل. للتحكم في توهين الإشارة، يمكن اتخاذ الخطوات التالية:

• اختيار المواد: يمكن أن يساعد استخدام مواد عالية الجودة لجهات اتصال الموصل وآثار PCB في تقليل توهين الإشارة. تُستخدم المواد ذات المقاومة المنخفضة، مثل النحاس، بشكل شائع بسبب موصليتها الكهربائية الممتازة.
• طول خط النقل: إن تقليل طول خط النقل بين المصدر والحمل يمكن أن يقلل من توهين الإشارة. ويمكن تحقيق ذلك عن طريق وضع الموصل في أقرب مكان ممكن من المكون أو الجهاز الذي يتصل به.
• اعتبارات التردد: يعتمد توهين الإشارة على التردد، حيث تعاني الترددات الأعلى من التوهين أكثر من الترددات المنخفضة. في التطبيقات عالية التردد، من المهم اختيار الموصلات والمواد المصممة لتقليل التوهين عند تردد التشغيل.

الاختبار والتحقق من الصحة

بمجرد تصميم موصل PCB وتصنيعه، من المهم اختبار جودة الإشارة والتحقق من صحتها. ويمكن القيام بذلك باستخدام معدات اختبار مختلفة، مثل محللات الشبكات، وأجهزة قياس الذبذبات، ومحللات الطيف.

• S - اختبار المعلمات: يعد اختبار المعلمة S طريقة شائعة لقياس الأداء الكهربائي للموصل. فهو يقيس معلمات التشتت للموصل، والتي تشمل معاملات الانعكاس، ومعاملات الإرسال، ومعاملات الحديث المتبادل.
• اختبار مخطط العين: يستخدم اختبار مخطط العين لتقييم سلامة الإشارة للإشارات الرقمية عالية السرعة. ويقدم تمثيلاً مرئيًا لجودة الإشارة، حيث يوضح فتحة العين، مما يشير إلى مقدار الضوضاء والارتعاش في الإشارة.
• اختبار EMI: يستخدم اختبار EMI لقياس مقدار التداخل الكهرومغناطيسي المنبعث من الموصل. وهذا أمر مهم لضمان الامتثال لمعايير التوافق الكهرومغناطيسي (EMC).

خاتمة

يعد تحسين جودة الإشارة في موصل PCB مهمة معقدة ولكنها قابلة للتحقيق. من خلال تحديد نوع الموصل الصحيح، والتصميم لمطابقة المعاوقة، وتقليل التداخل الكهرومغناطيسي (EMI) والتداخل المتبادل، والتحكم في توهين الإشارة، وإجراء اختبار شامل والتحقق من الصحة، يمكنك التأكد من أن موصل PCB الخاص بك يوفر نقل إشارة عالي الأداء.
