ما هي مطابقة المعاوقة لدوائر الترددات اللاسلكية؟

ما هي مطابقة المعاوقة لدوائر الترددات اللاسلكية؟ حسنًا، دعنا نتعمق في هذا الموضوع وسأشارك بعض الأفكار بصفتي موردًا لأجهزة توزيع الترددات اللاسلكية.

أولاً، دعونا نفهم ما هو جهاز توزيع الترددات اللاسلكية (RF). جهاز توزيع الترددات اللاسلكية هو جهاز سلبي يحتوي على منافذ متعددة. فهو يسمح بإشارات التردد اللاسلكي بالتدفق في اتجاه محدد، عادة من منفذ إلى آخر في نمط دائري. يتم استخدامه على نطاق واسع في أنظمة الترددات اللاسلكية المختلفة مثل الرادار والاتصالات اللاسلكية وأنظمة الأقمار الصناعية.

الآن، تعد مطابقة المعاوقة مفهومًا بالغ الأهمية عندما يتعلق الأمر بدورات التردد اللاسلكي. المعاوقة هي في الأساس المعارضة التي تقدمها الدائرة لتدفق التيار المتردد. في أنظمة الترددات اللاسلكية، نتحدث عادة عن الممانعة المميزة، وهي قيمة ثابتة لخط أو مكون نقل معين. بالنسبة لمعظم أنظمة الترددات اللاسلكية، تبلغ الممانعة المميزة القياسية 50 أوم.

لماذا تعد مطابقة المعاوقة مهمة جدًا بالنسبة لدورات التردد اللاسلكي؟ تخيل أنك تحاول نقل الماء من أنبوب إلى آخر. إذا كانت أقطار الأنابيب مختلفة تمامًا، فسيكون هناك الكثير من الاضطراب وسيتم إهدار المياه. وبالمثل، في نظام الترددات اللاسلكية، إذا كانت مقاومة المصدر والدورة الدموية والحمل غير متطابقة، فستكون هناك انعكاسات للإشارة. هذه الانعكاسات يمكن أن تسبب مجموعة كاملة من المشاكل. يمكنها تقليل كفاءة نقل الطاقة، وتشويه الإشارة، وحتى إتلاف المكونات الموجودة في النظام.

لنفترض أن لدينا مصدر RF متصل بالمنفذ 1 من جهاز التدوير، وحمل متصل بالمنفذ 2. إذا كانت مقاومة المصدر وجهاز التدوير والحمل جميعها متطابقة (عادةً إلى 50 أوم)، فسوف تتدفق إشارة التردد اللاسلكي بسلاسة من المنفذ 1 إلى المنفذ 2. ولكن إذا كان هناك عدم تطابق في المعاوقة، فسوف يرتد جزء من الإشارة من الحمل إلى المنفذ 2 ثم إلى المنفذ 3 (بسبب خاصية اتجاه الدورة الدموية). ولا يؤدي هذا إلى تقليل الطاقة التي تصل إلى الحمل فحسب، بل قد يتسبب أيضًا في حدوث تداخل في النظام.

هناك عدة طرق لتحقيق مطابقة المعاوقة لجهات توزيع الترددات اللاسلكية. إحدى الطرق الشائعة هي استخدام الشبكات المطابقة. وتتكون هذه عادة من المحاثات والمكثفات والمقاومات. يتم اختيار قيم هذه المكونات بعناية لضبط مقاومة المصدر أو الحمل لتتناسب مع مقاومة جهاز الدوران. على سبيل المثال، يمكن استخدام شبكة مطابقة بسيطة من النوع L لتحويل ممانعة الحمل إلى القيمة المطلوبة.

جانب آخر مهم هو قياس المعاوقة. نحن نستخدم أدوات متخصصة مثل محللات الشبكة لقياس مقاومة جهاز توزيع التردد اللاسلكي والمكونات المتصلة. يمكن لمحلل الشبكة توفير معلومات مفصلة حول معلمات التشتت (S - معلمات) لجهاز الدوران. على سبيل المثال، تعطي المعلمة S11 إشارة إلى معامل الانعكاس عند المنفذ 1. وتعني القيمة المنخفضة لـ S11 أن هناك انعكاسًا أقل عند المنفذ 1، وهو ما يعد علامة على مطابقة المعاوقة الجيدة.

باعتبارنا موردًا لأجهزة توزيع الترددات اللاسلكية، فإننا نولي اهتمامًا كبيرًا لمطابقة المعاوقة أثناء عملية التصنيع. نحن نستخدم مواد عالية الجودة وتقنيات تصنيع متقدمة للتأكد من أن أجهزة الدوران لدينا تتمتع بخصائص مقاومة متسقة. كما نقدم أيضًا أوراق بيانات تفصيلية لمنتجاتنا، والتي تتضمن معلومات حول المعاوقة والمعلمات المهمة الأخرى.

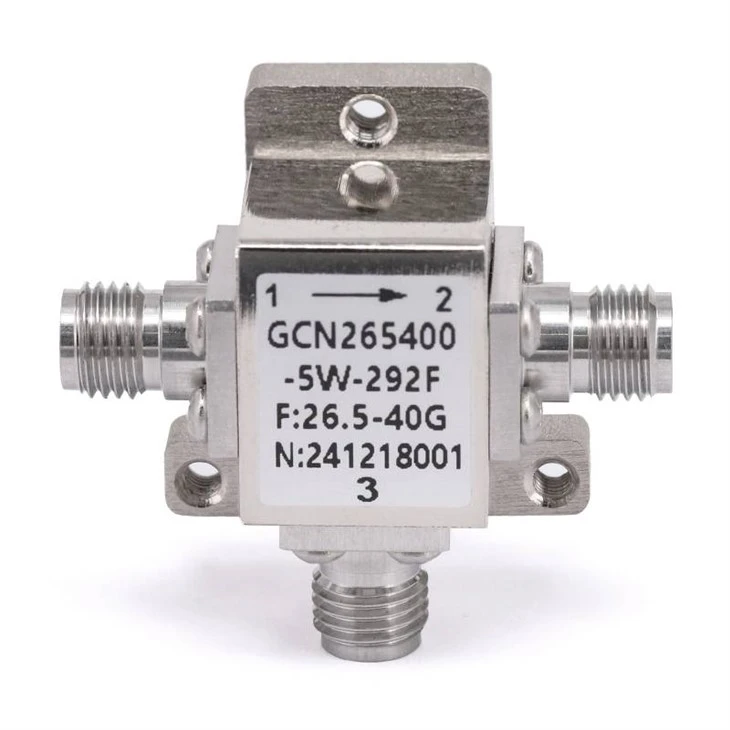

ملكناالدوائر المحورية RFتم تصميمها مع مراعاة مطابقة المعاوقة. وهي مناسبة لمجموعة واسعة من التطبيقات، بدءًا من الأجهزة اللاسلكية صغيرة الحجم وحتى أنظمة الرادار واسعة النطاق. لدينا فريق من المهندسين ذوي الخبرة الذين يمكنهم مساعدة عملائنا في حل أي مقاومة - ومطابقة المشكلات التي قد يواجهونها.

إذا كنت تستخدم أجهزة توزيع التردد اللاسلكي في نظامك، فمن المهم أن تضع في اعتبارك أن العوامل البيئية يمكن أن تؤثر أيضًا على مطابقة المعاوقة. يمكن أن تسبب درجة الحرارة والرطوبة والإجهاد الميكانيكي تغيرات في مقاومة المكونات. لذلك، يعد التغليف والتركيب المناسبان ضروريين أيضًا للحفاظ على مطابقة المعاوقة الجيدة بمرور الوقت.

بالإضافة إلى ذلك، عند دمج أجهزة توزيع الترددات اللاسلكية في النظام، فإنك تحتاج إلى مراعاة بنية النظام الشاملة. في بعض الأحيان، قد تحتاج إلى استخدام أجهزة توزيع متعددة في تكوين متتالي. في مثل هذه الحالات، تصبح مطابقة المعاوقة أكثر أهمية لضمان الأداء السليم للنظام بأكمله.

نحن نقدم أيضًا خدمات التخصيص لأجهزة توزيع الترددات اللاسلكية الخاصة بنا. إذا كانت لديك متطلبات مقاومة محددة لتطبيقك، فيمكن لمهندسينا العمل معك لتصميم جهاز تدوير يلبي احتياجاتك الدقيقة. نحن ندرك أن التطبيقات المختلفة قد يكون لها قيم معاوقة مختلفة، ونحن ملتزمون بتوفير الحلول التي تناسبك.

إذا كنت في السوق لشراء أجهزة توزيع الترددات اللاسلكية عالية الجودة ذات خصائص مطابقة المعاوقة الممتازة، فلا تتردد في الاتصال بنا. نحن هنا لمساعدتك في العثور على المنتجات المناسبة لأنظمة التردد اللاسلكي لديك. سواء كنت تعمل على مشروع جديد أو تتطلع إلى ترقية مشروع حالي، يمكننا توفير الدعم والمنتجات التي تحتاج إليها.

في الختام، تعد مطابقة المعاوقة جانبًا أساسيًا في أجهزة توزيع الترددات اللاسلكية. فهو يضمن نقل الطاقة بكفاءة، ويقلل من انعكاسات الإشارة، ويحسن الأداء العام لأنظمة التردد اللاسلكي. باعتبارنا أحد موردي أجهزة توزيع الترددات اللاسلكية، فإننا ملتزمون بتوفير المنتجات التي تلبي أعلى معايير مطابقة المعاوقة والجودة. لذا، إذا كانت لديك أي أسئلة أو كنت بحاجة إلى مناقشة متطلبات جهاز توزيع التردد اللاسلكي لديك، فلا تتردد في التواصل معنا. نحن على استعداد لمساعدتك في اتخاذ أفضل الخيارات لتطبيقات الترددات اللاسلكية الخاصة بك.

مراجع

1. بوزار، دم (2011). هندسة الميكروويف. وايلي.
2. كولين ري (1992). أسس هندسة الميكروويف. ماكجرو - هيل.
