ما هي المواد المستخدمة لصنع كتل العاصمة؟

تعتبر كتل DC مكونات أساسية في الأنظمة الكهربائية والإلكترونية المختلفة ، المصممة لحظر التيار المباشر (DC) مع السماح بالتناوب على التيار (AC) بالمرور. كمورد لحظر DC ، لديّ معرفة عمق للمواد المستخدمة في التصنيع. في هذه المدونة ، سأستكشف المواد المختلفة التي تستخدم عادة لصنع كتل التيار المستمر وخصائصها الفريدة.

المواد العازلة

واحدة من أهم الجوانب من كتل DC هي المادة العازلة. العازل هي عوازل يمكنها تخزين الطاقة الكهربائية في مجال كهربائي. إنها تلعب دورًا حيويًا في تحديد أداء كتل DC ، مثل السعة ، وتصنيف الجهد ، واستجابة التردد.

السيراميك

السيراميك هو مادة عازلة تستخدم على نطاق واسع في تصنيع كتلة العاصمة. إنه يوفر العديد من المزايا ، بما في ذلك ثابت عازلة العزل الكهربائي ، والذي يسمح بإنشاء كتل DC أصغر حجمها مع قيم السعة العالية. تتوفر أنواع مختلفة من مواد السيراميك ، ولكل منها خصائصها الخاصة. على سبيل المثال ، تتمتع العزلات الخزفية من الفئة 1 ، مثل C0G (NP0) ، باستقرار درجة حرارة ممتازة وفقدان عازلة منخفضة. وهي مناسبة للتطبيقات التي تتطلبها الدقة والاستقرار عالية ، كما هو الحال في أنظمة الاتصالات ومعدات الاختبار. من ناحية أخرى ، فإن العزلات الخزفية من الفئة 2 ، مثل X7R ، لها خصائص درجة حرارة عازلة أعلى ولكنها أقل استقرارًا. غالبًا ما يتم استخدامها في التطبيقات التي تكون فيها التكلفة - الفعالية والأداء المعتدل مقبولين ، كما هو الحال في إمدادات الطاقة والإلكترونيات الاستهلاكية.

تتضمن عملية تصنيع كتل DC المستندة إلى السيراميك تشكيل المواد السيراميكية في النموذج المطلوب ، مثل القرص أو بنية متعددة الطبقات. ثم يتم إطلاق السيراميك في درجات حرارة عالية لتحقيق الخصائص الكهربائية والميكانيكية المطلوبة. بعد إطلاق النار ، يتم تطبيق الأقطاب الكهربائية على سطح السيراميك لتشكيل بنية المكثف في كتلة DC.

البولي بروبيلين

polypropylene هو مادة عازلة شهيرة أخرى لكتل DC. له فقدان عازلة منخفضة ، مما يعني أنه يتبدد القليل من الطاقة مثل الحرارة عندما تمر إشارة التيار المتردد عبر كتلة التيار المستمر. هذا يجعلها مثالية لتطبيقات التردد العالية ، مثل دوائر التردد الراديوي (RF). يحتوي polypropylene أيضًا على جهد عالي الانهيار ، مما يتيح له مقاومة تحيزات DC عالية الجهد دون تحطم.

عادة ما يتم إنشاء كتل DC المصنوعة من البولي بروبيلين كمكثفات أفلام. يتم جرح فيلم البولي بروبيلين في شكل أسطواني ، ويتم ترسيب الأقطاب المعدنية على سطح الفيلم. يوفر بنية الجرح مساحة سطح كبيرة ، مما يزيد من سعة كتلة DC. تشتهر كتل DC المستندة إلى البولي بروبيلين بخصائصها الممتازة للشفاء. في حالة حدوث انهيار محلي ، يمكن لفيلم البولي بروبيلين الشفاء ، مما يمنع المكثف من الفشل تمامًا.

ميكا

الميكا هو معدن طبيعي تم استخدامه كمواد عازلة لفترة طويلة. لديها قوة عازلة عالية وفقدان عازلة منخفضة على مجموعة واسعة من الترددات. توفر كتل DC المستندة إلى MICA الاستقرار والموثوقية الممتازة. غالبًا ما يتم استخدامها في التطبيقات النهائية عالية حيث تكون متطلبات الأداء صارمة للغاية ، كما هو الحال في الإلكترونيات العسكرية والفضائية.

يتضمن تصنيع كتل DC المستندة إلى MICA تقسيم الميكا إلى صفائح رقيقة ثم شطبها بين الأقطاب المعدنية. يتم اختيار صفائح الميكا بعناية ومعالجتها لضمان خصائص كهربائية موحدة. على الرغم من أن MICA مادة عالية الأداء ، إلا أن استخدامه محدود إلى حد ما بسبب تكلفته المرتفعة نسبيًا وتوافره المحدود.

مواد الإلكترود

الأقطاب الكهربائية في كتلة DC هي المسؤولة عن إجراء التيار الكهربائي وتوفير اتصال بالدائرة الخارجية. يتم استخدام مواد الإلكترود المختلفة اعتمادًا على التطبيق وعملية التصنيع.

الألومنيوم

الألومنيوم هو مادة كهربائية شائعة الاستخدام في كتل العاصمة ، وخاصة في المكثفات الكهربائية. إنه معدن خفيف الوزن وغير مكلف نسبيًا. يمكن تشكيل أقطاب الألومنيوم بسهولة في أشكال مختلفة ، مثل الرقائق أو الألواح. في المكثفات الكهربائية ، يتم أن يكون القطب الألومنيوم مختلطًا لتشكيل طبقة أكسيد رقيقة ، والتي تعمل كقائد عازلة. يوفر قطب الألومنيوم المختلط مساحة سطح كبيرة ، مما يزيد من سعة كتلة DC.

ومع ذلك ، فإن أقطاب الألومنيوم لها بعض القيود. فهي عرضة للتآكل ، وخاصة في وجود الرطوبة وبعض المواد الكيميائية. للتغلب على هذه المشكلة ، غالبًا ما يتم استخدام الطلاءات الخاصة أو تقنيات التغليف لحماية أقطاب الألومنيوم.

نحاس

النحاس هو مادة كهربائية شائعة أخرى بسبب الموصلية الكهربائية العالية. يتم استخدامه بشكل شائع في كتل DC عالية التردد ، حيث تكون المقاومة المنخفضة ضرورية لتقليل فقدان الإشارة. يمكن تصنيع أقطاب النحاس باستخدام طرق مختلفة ، مثل الحفر أو الطلاء الكهربائي. في المكثفات الخزفية متعددة الطبقات ، غالبًا ما تستخدم أقطاب النحاس مع عازل الخزفية لتشكيل كتلة DC عالية الأداء.

يحتوي النحاس أيضًا على خصائص ميكانيكية جيدة ، مما يجعلها مناسبة للتطبيقات التي تحتاج فيها كتلة التيار المستمر إلى تحمل الإجهاد الميكانيكي. ومع ذلك ، فإن النحاس أغلى من الألومنيوم ، لذلك غالبًا ما يقتصر استخدامه على التطبيقات التي يلزم الأداء العالي.

فضي

الفضة هي معدن نبيل مع أعلى الموصلية الكهربائية بين جميع المعادن. يتم استخدامه في كتل DC عالية ، خاصة في التطبيقات التي تكون فيها جودة الإشارة ذات أهمية قصوى ، كما هو الحال في دوائر الصوت و RF. توفر الأقطاب الفضية مقاومة منخفضة للغاية وخصائص انتقال الإشارة الممتازة.

ومع ذلك ، فإن الفضة هي مادة باهظة الثمن ، والتي تحد من استخدامها على نطاق واسع. بالإضافة إلى ذلك ، يمكن أن تتفاعل الفضة مع الكبريت - التي تحتوي على مركبات في البيئة ، مما يؤدي إلى تكوين طبقة كبريتيد سوداء على سطح القطب. هذا يمكن أن يؤثر على أداء كتلة DC مع مرور الوقت. لمنع ذلك ، غالبًا ما تكون الأقطاب الفضية مغلفة أو محمية بمواد أخرى.

مواد التغليف

تُستخدم مواد التغليف لحماية المكونات الداخلية لكتلة DC من العوامل البيئية ، مثل الرطوبة والغبار والأضرار الميكانيكية. كما أنها توفر العزل الكهربائي والدعم الميكانيكي.

راتنج الايبوكسي

راتنج الايبوكسي هو مادة تغليف شائعة الاستخدام لكتل DC. لديها خصائص التصاق ممتازة ، والتي تسمح لها بالربط بشكل جيد مع المواد العازلة والإلكترود. يحتوي راتنج الايبوكسي أيضًا على خصائص عزل كهربائية جيدة ويمكنها تحمل مجموعة واسعة من درجات الحرارة. يمكن تشكيلها بسهولة في أشكال مختلفة ، مما يجعلها مناسبة لتغليف كتل التيار المستمر من مختلف الأحجام والتكوينات.

يمكن التحكم في عملية علاج راتنج الايبوكسي لتحقيق الخواص الميكانيكية والكهربائية المطلوبة. بعد التغليف ، تكون كتلة التيار المستمر أكثر مقاومة للعوامل البيئية ، مما يحسن موثوقيتها وعمرها.

البلاستيك

المواد البلاستيكية ، مثل البولي إيثيلين والبولي الكربونات ، تستخدم أيضا للتغليف. إنها خفيفة الوزن ولها مقاومة تأثير جيدة. يمكن أن يوفر تغليف البلاستيك قشرة واقية لكتلة DC ، مما يمنع الأضرار المادية. تحتوي بعض المواد البلاستيكية أيضًا على رطوبة جيدة - خصائص مقاومة ، مما يساعد على حماية المكونات الداخلية من التآكل.

غالبًا ما يتم استخدام تغليف البلاستيك في الإلكترونيات الاستهلاكية وتطبيقات التكلفة المنخفضة. ومع ذلك ، قد يكون للمواد البلاستيكية مقاومة انخفاض درجة الحرارة مقارنة براتنج الايبوكسي ، مما يحد من استخدامها في بيئات درجة الحرارة العالية.

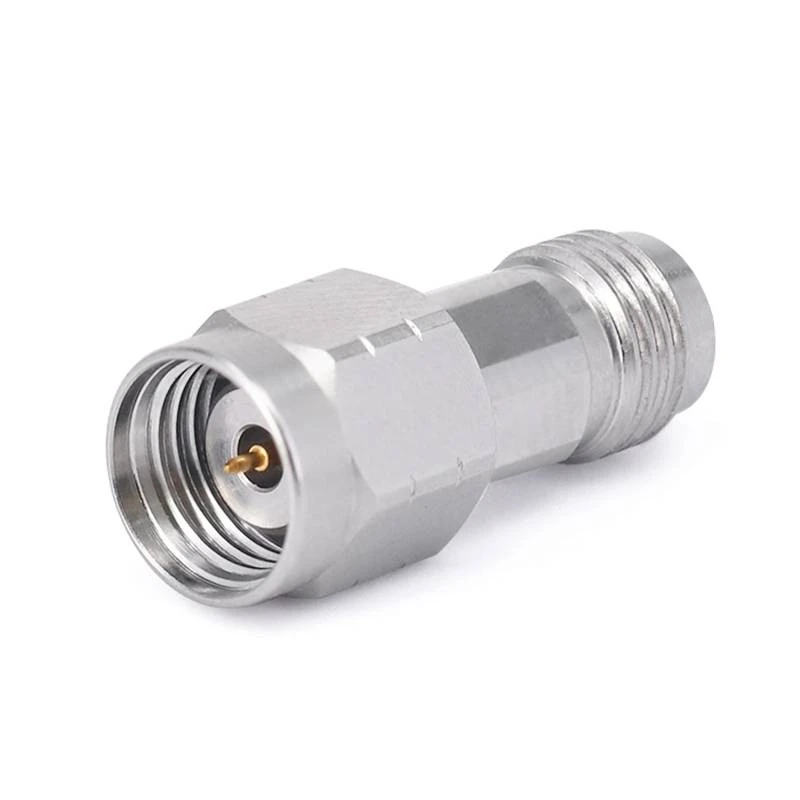

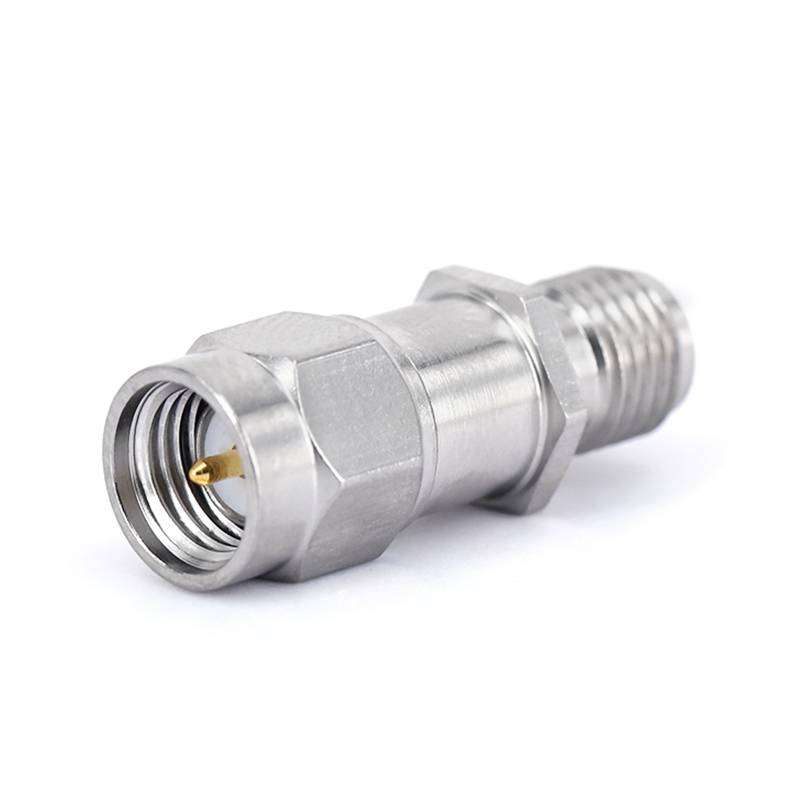

كتل العاصمة الداخلية

إذا كنت مهتمًا باستكشاف المزيد حول كتل العاصمة الداخلية ، فيمكنك زيارة موقعنا على الويبكتل العاصمة الداخلية. تحتوي كتل DC الداخلية على متطلبات تصميم ومواد فريدة لتلبية الاحتياجات المحددة للتطبيقات المختلفة.

كمورد لحظر DC ، نتفهم أهمية استخدام مواد عالية الجودة لضمان أداء وموثوقية منتجاتنا. سواء كنت بحاجة إلى كتل التيار المستمر لجهاز إلكتروني مستهلك بسيط أو نظام صناعي معقد ، يمكننا تزويدك بالحل الصحيح. فريق الخبراء لدينا مستعد دائمًا لمساعدتك في اختيار كتل DC الأنسب لتطبيقك.

إذا كنت تتطلع إلى شراء كتل DC ، فإننا ندعوك للاتصال بنا لمناقشة مفصلة. يمكننا تزويدك بمواصفات المنتج ومعلومات التسعير والدعم الفني. هدفنا هو إنشاء شراكات طويلة الأجل مع عملائنا من خلال توفير منتجات عالية الجودة وخدمة ممتازة.

مراجع

1. "كتيب مكثف" بقلم تا ليبكا
2. "مواد الهندسة الكهربائية" من قبل kasap
3. "كتيب المكونات الإلكترونية" بقلم RA Penfold

في الختام ، تلعب المواد المستخدمة لجعل كتل DC دورًا حاسمًا في تحديد أدائها وموثوقيتها وتكلفةها. من خلال اختيار مواد العزل الكهربائي والقطب الكهربائي بعناية ، يمكننا تصنيع كتل DC التي تلبي الاحتياجات المتنوعة للتطبيقات المختلفة. كمورد ، نحن ملتزمون باستخدام أفضل المواد وعمليات التصنيع المتقدمة لتزويد عملائنا بكتل DC عالية الجودة.
