ما هي معلمات الأداء الرئيسية لمضخمات RF؟
ترك رسالة
تعد مكبرات الصوت RF مكونات حاسمة في مجموعة واسعة من أنظمة الاتصالات اللاسلكية وأنظمة الرادار وتطبيقات RF الأخرى. كمورد لمكبرات الصوت RF ، يعد فهم معلمات الأداء الرئيسية لمكبرات الصوت RF ضرورية لتوفير منتجات عالية الجودة وتلبية الاحتياجات المتنوعة لعملائنا. في هذه المدونة ، سوف نستكشف معلمات الأداء الرئيسية التي تحدد خصائص وقدرات مضخمات RF.
يكسب
ربما يكون الكسب المعلمة الأساسية لمكبر صوت RF. ويمثل نسبة طاقة الإخراج إلى طاقة إدخال مكبر الصوت. عادة ما يتم التعبير عن الكسب في ديسيبل (ديسيبل). الربح الأعلى يعني أن مكبر الصوت يمكن أن يزيد من قوة إشارة الدخل بشكل أكثر فعالية. على سبيل المثال ، إذا كان لدى مكبر الصوت ربح 20 ديسيبل ، فهذا يعني أن طاقة الإخراج أكبر 100 مرة من قوة الإدخال (منذ (G (db) = 10 \ log_ {10} (p_ out}/p_ {in})) ، ومتى (g = 20) db ، (p_ {out}/p_ {في} = 10^} = 100/10}).
لا يكون كسب مكبر الصوت RF ثابتًا في جميع الترددات. عادةً ما يكون له استجابة تكرار - يتم وصفها بواسطة منحنى التردد. عرض النطاق الترددي للمكبر للصوت هو نطاق الترددات التي يبقى عليها الربح ضمن قيمة محددة ، وعادة ما تكون ضمن 3 ديسيبل من الحد الأقصى للربح. من المستحسن في تطبيقات عرض النطاق الترددي الواسع في التطبيقات التي يجب تضخيمها مجموعة كبيرة من الترددات ، كما هو الحال في أنظمة الاتصالات عريضة النطاق.
رقم الضوضاء
رقم الضوضاء هو معلمة مهمة أخرى لمكبرات الصوت RF ، وخاصة في التطبيقات التي تكون فيها الإشارة إلى - نسبة الضوضاء (SNR) ذات أهمية قصوى. يتم تعريف رقم الضوضاء في مكبر للصوت على أنه نسبة الإدخال SNR إلى SNR الإخراج. يحدد مقدار مكبر للصوت يحط من SNR من إشارة الدخل. يشير رقم الضوضاء المنخفض إلى أن مكبر الصوت يضيف ضوضاء أقل إلى الإشارة.

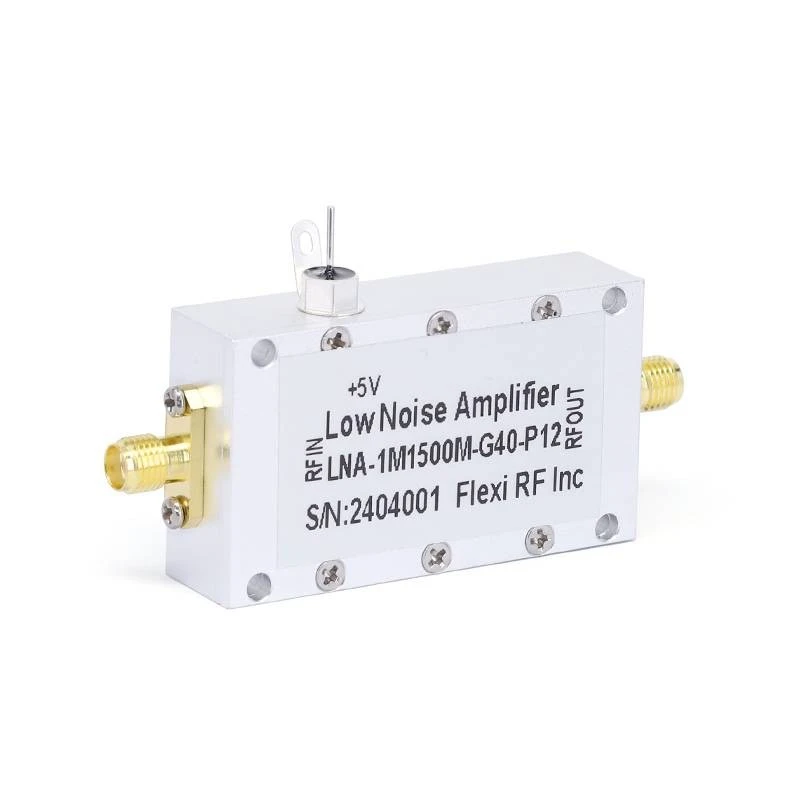

في العديد من أنظمة RF ، مثل أجهزة الاستقبال في أنظمة الاتصالات اللاسلكية والرادار ، غالبًا ما يكون مكبر الصوت الأمامي - أمضخمات ضوضاء منخفضة(LNA). تم تصميم LNAs للحصول على أرقام ضوضاء منخفضة للغاية ، عادة في نطاق 1 - 3 ديسيبل. باستخدام LNA في الواجهة الأمامية ، يمكن تحسين أداء الضوضاء الكلي للنظام بشكل كبير ، مما يتيح اكتشاف إشارات ضعيفة واستقبالها بشكل أفضل.
طاقة الإخراج
إن طاقة الإخراج لمضخم RF هو مستوى الطاقة الذي يمكن أن يقدمه مكبر الصوت إلى الحمل. هناك العديد من مواصفات طاقة الإخراج المهمة ، بما في ذلك طاقة إخراج التشبع ((P_ {sat})) ونقطة ضغط 1 - DB ((p_ {1db})).
طاقة إخراج التشبع هي أقصى قدرة الإخراج التي يمكن أن ينتجها مكبر الصوت. بعد هذه النقطة ، لن تؤدي زيادة طاقة الإدخال إلى زيادة نسبية في طاقة الخرج ، ويدخل مكبر الصوت إلى منطقة التشبع حيث يبدأ الكسب في الانخفاض بشكل كبير.
نقطة ضغط 1 - ديسيبل هي مستوى طاقة الإخراج الذي ينخفض فيه كسب مكبر الصوت بمقدار 1 ديسيبل من قيمة الكسب الخطية. إنها مواصفات مهمة لأنها تشير إلى ظهور الخطي غير الخطي في مكبر الصوت. في العديد من التطبيقات ، يتم تشغيل مكبرات الصوت أسفل (P_ {1DB}) لضمان التشغيل الخطي وتقليل تشويه الإشارة.
الخطي
الخطية هي مقياس لمدى جودة مكبر الصوت إلى تضخيم إشارة دون إدخال تشويه. يمكن أن يتسبب عدم الخطية في مكبر للصوت في تشويه التشكيل (IMD) ، مما يؤدي إلى توليد مكونات تردد إضافية غير موجودة في إشارة الدخل الأصلية. يمكن أن تتداخل مكونات التردد غير المرغوب فيها مع الإشارات الأخرى في النظام وتدهور الأداء الكلي.
معلمتان مهمتان لقياس الخطية هما نقطة اعتراض الطلب الثالثة (IP3) ونقطة اعتراض الطلب الثانية (IP2). IP3 هي نقطة نظرية حيث تتقاطع منتجات التفسير الثالث - من خلال قوة الإخراج الأساسية في قطعة من طاقة الإخراج مقابل طاقة الإدخال. تشير قيمة IP3 الأعلى إلى خطي أفضل وانخفاض IMD. وبالمثل ، يرتبط IP2 بمنتجات التفسير الثاني - ترتيب.
مقاومة المدخلات والمخرجات
تعتبر مقاومة الإدخال والمخرجات لمكبر الصبر RF مهمًا للمطابقة السليمة مع المصدر والحمل ، على التوالي. يعد مطابقة المقاومة أمرًا بالغ الأهمية لضمان أقصى قدر من نقل الطاقة بين مكبر الصوت والمكونات المتصلة.
في معظم أنظمة RF ، المعاوقة القياسية هي 50 أوم. يمكن توصيل مكبر للصوت مع مقاومة الإدخال من 50 أوم بسهولة بمصدر 50 - أوم ، مثل خط النقل أو مولد إشارة ، دون انعكاس كبير للإشارة. وبالمثل ، تسمح مقاومة الإخراج البالغة 50 أوم بنقل الطاقة الفعال إلى حمولة 50 - أوم ، مثل هوائي أو مكون RF آخر.
كفاءة القوة المضافة (PAE)
الكفاءة المضافة للسلطة هي مقياس لكيفية تحويل مكبر الصوت RF بكفاءة إلى طاقة إخراج RF. يتم تعريفه على أنه نسبة طاقة إخراج RF ناقص طاقة إدخال RF إلى طاقة DC التي تستهلكها مكبر الصوت.
تعد PAE اعتبارًا مهمًا ، خاصة في أنظمة RF التي تعمل بالطاقة أو في التطبيقات التي يجب تقليل استهلاك الطاقة. يمكن أن تقلل مكبرات الصوت عالية الكفاءة من استهلاك الطاقة الإجمالي للنظام ، وتمديد عمر البطارية ، وكذلك تقليل متطلبات تبديد الحرارة. على سبيل المثال ، في أجهزة الاتصالات المتنقلة ، تعد مضخمات الطاقة ذات PAE عالية ضرورية لتحسين أداء البطارية وتقليل الإجهاد الحراري على الجهاز.
اكتساب التسطيح
يشير التسطيح الكسب إلى التباين في المكسب على نطاق تردد محدد. مكبر للصوت ذو تسطيح جيد جيد له مكاسب ثابتة نسبيًا عبر نطاق تردد التشغيل. هذا أمر مهم في التطبيقات التي يلزم تضخيمها الموحدة للإشارة ، كما هو الحال في أنظمة الاتصالات عريضة النطاق ومعدات الاختبار والقياس.
عادةً ما يتم تحديد تسطيح الكسب على أنه أقصى انحراف للربح من متوسط قيمته ضمن نطاق التردد المحدد. على سبيل المثال ، تعني مواصفات التسطيح الكسب البالغة ± 0.5 ديسيبل أن كسب مكبر الصوت لن ينحرف أكثر من 0.5 ديسيبل من متوسط قيمة الكسب على مدى تردد التشغيل بأكمله.
طور الضوضاء
ضوضاء الطور هي مقياس لاستقرار التردد على المدى القصير لمضخم RF. هو ناتج عن تقلبات عشوائية في مرحلة إشارة الخرج. يمكن أن تؤدي ضوضاء الطور إلى تدهور أداء أنظمة RF ، وخاصة في التطبيقات مثل تخليق التردد ، والرادار ، وأنظمة الاتصالات التي تعتمد على معلومات الدقة والمرحلة.
في تطبيقات التردد - مطلوب ضوضاء الطور المنخفض لإنشاء إشارات التردد المستقرة والنقية. يمكن أن تؤدي ضوضاء الطور العالية إلى انتشار الإشارة الطيفية ، والتي يمكن أن تسبب تداخلًا مع إشارات أخرى في النظام وتقليل الأداء الكلي لنظام الاتصال أو الرادار.
عزل
العزلة هي معلمة تقيس درجة الفصل الكهربائي بين المنافذ المختلفة لمضخم RF ، مثل منافذ الإدخال والمخرجات. تعتبر العزلة الجيدة بين منافذ الإدخال والمخرجات مهمة لمنع التغذية المرتدة والتذبذب الذاتي في مكبر الصوت.
في مضخمات المرحلة المتعددة أو في مكبرات الصوت مع منافذ إدخال وإخراج متعددة ، يلزم العزلة العالية لضمان عدم تدخل الإشارات في منافذ مختلفة مع بعضها البعض. عادة ما يتم التعبير عن العزلة في ديسيبل ، وتشير قيمة العزلة العالية إلى فصل كهربائي أفضل بين الموانئ.
استقرار درجة الحرارة
يمكن أن يتأثر أداء مكبرات الصوت RF بتغيرات درجات الحرارة. يعد استقرار درجة الحرارة مقياسًا لمدى الحفاظ على مكبر الصوت معلمات الأداء ، مثل الكسب ، وشكل الضوضاء ، وطاقة الخرج ، على مدى درجة حرارة واسعة.
في العديد من التطبيقات ، يتعين على مضخمات RF العمل في الظروف البيئية القاسية حيث يمكن أن تختلف درجة الحرارة بشكل كبير. تم تصميم مكبرات الصوت ذات الاستقرار الجيد لدرجة الحرارة للتعويض عن التغييرات المعتمدة على درجة الحرارة في أدائها ، مما يضمن تشغيل موثوق على مدى درجة الحرارة بأكملها.
خاتمة
كمورد لمكبرات الصوت RF ، نتفهم أهمية معلمات الأداء الرئيسية هذه في تلبية الاحتياجات المتنوعة لعملائنا. من خلال تصميم مكبرات الصوت والتصنيع بعناية مع الأداء المحسّن من حيث المكسب ، وشكل الضوضاء ، وطاقة الخرج ، والخطية ، وغيرها من المعلمات ، يمكننا توفير مكبرات الصوت RF عالية الجودة لمجموعة واسعة من التطبيقات.
إذا كنت بحاجة إلى مكبرات الصوت RF لمشروعك أو تطبيقك ، فإننا ندعوك للاتصال بنا لمناقشة مفصلة. فريق الخبراء لدينا مستعد لمساعدتك في اختيار مضخم الصوت الأنسب بناءً على متطلباتك المحددة. سواء كنت بحاجة إلى مضخم ضوضاء منخفض لمستقبل أو مضخم طاقة عالي للمرسل ، لدينا الخبرة ومحفظة المنتج لتلبية احتياجاتك.
مراجع
- Pozar ، DM (2011). هندسة الميكروويف. وايلي.
- Razavi ، B. (2012). إلكترونيات RF الدقيقة. قاعة برنتيس.
- Vendelin ، GD ، Pavio ، AM ، & Rohde ، UL (1990). تصميم دائرة الميكروويف باستخدام التقنيات الخطية وغير الخطية. وايلي.
