ما هي المعلمات الرئيسية لعوازل الترددات اللاسلكية؟

مرحبًا يا من هناك! كمورد لعوازل الترددات اللاسلكية، تلقيت الكثير من الأسئلة مؤخرًا حول المعلمات الرئيسية لهذه الأجهزة الأنيقة. لذا، اعتقدت أنني سأستغرق بضع دقائق لشرحها لك.

لنبدأ بالأساسيات. عازل التردد اللاسلكي هو جهاز ذو منفذين يسمح لإشارات التردد اللاسلكي بالمرور في اتجاه واحد بينما يحجبها في الاتجاه العكسي. إنه مثل شارع ذو اتجاه واحد لإشارات الترددات الراديوية. تعتبر هذه العوازل ضرورية في العديد من أنظمة الترددات اللاسلكية، لأنها تساعد على منع انعكاسات الإشارة وحماية المعدات الحساسة من التلف.

الآن، دعنا نتعمق في المعلمات الأساسية التي تحتاج إلى أخذها في الاعتبار عند اختيار عازل التردد اللاسلكي.

نطاق التردد

يعد نطاق التردد أحد أهم معلمات عازل التردد اللاسلكي. فهو يحدد نطاق الترددات التي يمكن للعازل التعامل معها بفعالية. تتطلب التطبيقات المختلفة نطاقات تردد مختلفة. على سبيل المثال، في نظام الاتصالات المتنقلة، قد تحتاج إلى عازل يمكنه العمل في نطاق 800 ميجاهرتز - 2.5 جيجاهرتز. من ناحية أخرى، بالنسبة للاتصالات عبر الأقمار الصناعية، يمكنك البحث عن ترددات أعلى بكثير، مثل 20 جيجا هرتز أو أكثر.

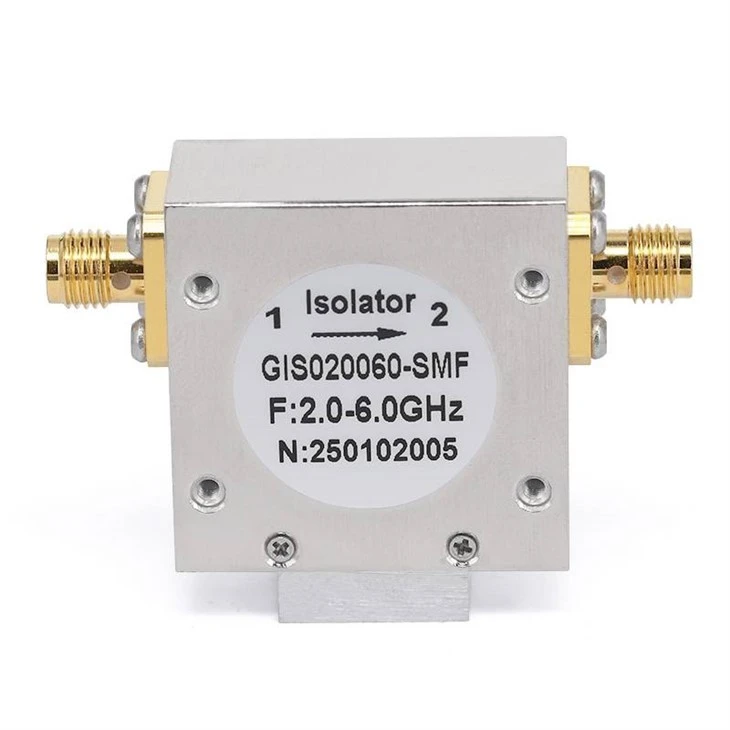

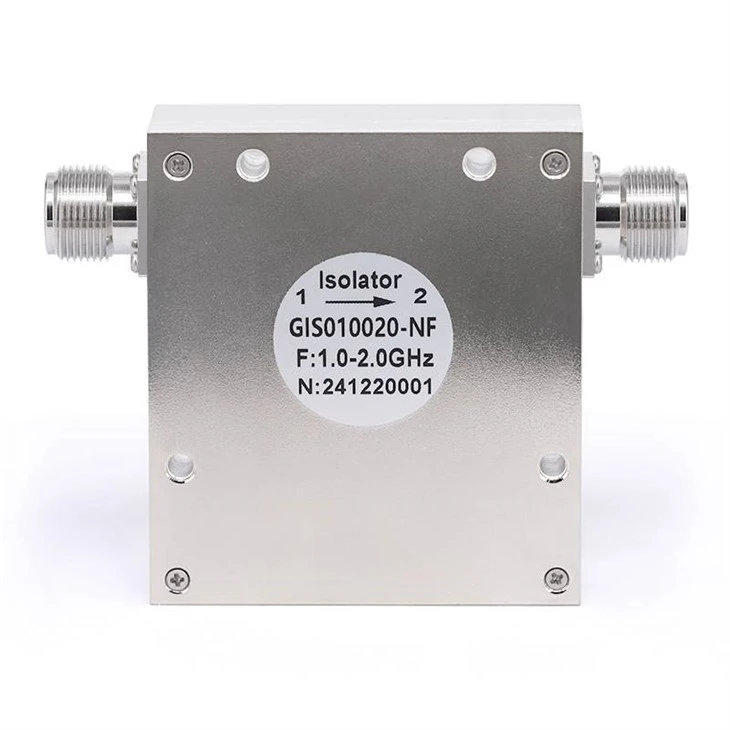

نحن نقدم مجموعة واسعة من عوازل الترددات اللاسلكية بنطاقات تردد مختلفة. على سبيل المثال، لديناعوازل محورية للترددات اللاسلكية بتردد 26.5 جيجا هرتزتم تصميمها للتعامل مع الإشارات عالية التردد بدقة. إذا كنت تعمل في مشروع يتطلب نطاق تردد أقل، فلديناعوازل محورية للترددات اللاسلكية بسرعة 6 جيجا هرتزقد يكون مناسبا بشكل أفضل. وبالنسبة للترددات متوسطة المدى، لديناعوازل محورية للترددات اللاسلكية بتردد 18 جيجا هرتزيمكن أن يكون الحل الذي تبحث عنه.

فقدان الإدراج

يعد فقدان الإدراج معلمة مهمة أخرى. إنها مقدار طاقة الإشارة المفقودة عندما تمر إشارة التردد اللاسلكي عبر المعزل. في عالم مثالي، لا نريد أي خسارة في الإدخال، لكن في الواقع، هناك دائمًا بعض الخسارة. ويعني انخفاض فقدان الإدخال أنه يتم نقل المزيد من طاقة الإشارة عبر المعزل، وهو ما يعد أفضل بشكل عام لأداء نظامك.

عادة، يتم قياس خسارة الإدراج بالديسيبل (ديسيبل). بالنسبة لمعظم التطبيقات، تعتبر خسارة الإدراج التي تقل عن 0.5 ديسيبل جيدة. ومع ذلك، في بعض الأنظمة عالية الأداء، قد تحتاج إلى عازل بفقد إدخال أقل، مثل 0.2 ديسيبل أو أقل. عند اختيار المعزل، تأكد من التحقق من مواصفات فقدان الإدراج ومقارنتها مع متطلبات النظام الخاص بك.

عزل

العزل هو مقياس لمدى نجاح المعزل في منع الإشارة في الاتجاه المعاكس. يتم قياسه أيضًا بالديسيبل. تعني قيمة العزل الأعلى أن المعزل أفضل في منع انعكاسات الإشارة والتداخل.

على سبيل المثال، إذا كان للعازل عزل قدره 20 ديسيبل، فهذا يعني أن قوة الإشارة في الاتجاه العكسي تقل بعامل 100 مقارنة بالاتجاه الأمامي. في العديد من أنظمة الترددات اللاسلكية، يكون العزل بمقدار 20 - 30 ديسيبل كافيًا. ولكن في التطبيقات التي يوجد بها خطر كبير لتداخل الإشارة، قد تحتاج إلى عازل ذو عزل أعلى، مثل 40 ديسيبل أو أكثر.

التعامل مع الطاقة

يشير التعامل مع الطاقة إلى الحد الأقصى من طاقة التردد اللاسلكي التي يمكن للعازل التعامل معها دون التعرض للتلف. هذه معلمة مهمة، خاصة في أنظمة الترددات اللاسلكية عالية الطاقة. إذا تجاوزت قدرة المعزل على التعامل مع الطاقة، فقد يؤدي ذلك إلى ارتفاع درجة الحرارة أو تدهور الأداء أو حتى تلف دائم.

تعتمد قدرة التعامل مع الطاقة للعازل على عدة عوامل، بما في ذلك التصميم والمواد وآلية التبريد. عند اختيار عازل، تأكد من اختيار واحد يتمتع بقدرة على التعامل مع الطاقة أعلى من الحد الأقصى لمستوى الطاقة في نظامك.

VSWR (نسبة موجة الجهد الدائمة)

VSWR هو مقياس لمدى مطابقة المعزل لمقاومة نظام التردد اللاسلكي. ويشير انخفاض VSWR إلى تطابق جيد للممانعة، مما يعني أن المزيد من طاقة الإشارة يتم نقلها عبر المعزل وينعكس القليل منها مرة أخرى.

يعد VSWR بنسبة 1:1 مثاليًا، ولكن من الصعب تحقيقه عمليًا. تحتوي معظم عوازل التردد اللاسلكي على VSWR يتراوح من 1.2:1 إلى 1.5:1. يمكن أن يؤدي ارتفاع VSWR إلى زيادة فقدان الإدخال وانعكاسات الإشارة، مما قد يؤدي إلى انخفاض أداء نظام التردد اللاسلكي الخاص بك.

نطاق درجة الحرارة

نطاق درجة الحرارة هو نطاق درجات الحرارة التي يمكن أن يعمل فيها العازل بفعالية. التطبيقات المختلفة لها متطلبات درجة حرارة مختلفة. على سبيل المثال، في التطبيقات الخارجية، قد يحتاج العازل إلى العمل في نطاق واسع من درجات الحرارة، من -40 درجة مئوية إلى +85 درجة مئوية.

عند اختيار العازل، تأكد من التحقق من مواصفات نطاق درجة الحرارة والتأكد من أنه يلبي متطلبات التطبيق الخاص بك. تم تصميم بعض العوازل للعمل في درجات حرارة شديدة، في حين أن البعض الآخر أكثر ملاءمة للبيئات الداخلية أو الخاضعة للرقابة.

مرحلة التحول

تحول الطور هو التغيير في طور إشارة التردد اللاسلكي أثناء مرورها عبر المعزل. في بعض التطبيقات، مثل هوائيات المصفوفة الطورية، يجب التحكم بعناية في تحول طور المعزل. يعد تحول الطور المستقر والمتوقع أمرًا مهمًا للحفاظ على التشغيل السليم لنظام التردد اللاسلكي.

تتمتع معظم عوازل التردد اللاسلكي بإزاحة طور صغيرة نسبيًا، ولكن لا يزال هذا أمرًا يجب أخذه في الاعتبار، خاصة في التطبيقات التي تكون فيها دقة الطور أمرًا بالغ الأهمية.

حجم العبوة والتركيب

يعد حجم العبوة وخيارات تركيب المعزل من الاعتبارات المهمة أيضًا. اعتمادًا على التطبيق الذي تستخدمه، قد تحتاج إلى عازل صغير الحجم يمكن دمجه بسهولة في لوحة الدوائر المطبوعة (PCB). أو قد تحتاج إلى عازل أكبر مزود بآلية تثبيت محددة لنظام الترددات اللاسلكية المثبت على حامل.

نحن نقدم مجموعة متنوعة من أحجام العبوات وخيارات التركيب لتلبية الاحتياجات المتنوعة لعملائنا. سواء كنت بحاجة إلى عازل مثبت على السطح للوحة PCB أو عازل مثبت على شفة لنظام الرف، فلدينا ما تحتاجه.

يكلف

وأخيرًا وليس آخرًا، تعتبر التكلفة عاملاً دائمًا. تعتمد تكلفة عازل التردد اللاسلكي على عدة عوامل، بما في ذلك معلمات الأداء ونطاق التردد وقدرة التعامل مع الطاقة والعلامة التجارية. على الرغم من أنه من المهم الحصول على أفضل أداء مقابل أموالك، إلا أنك تحتاج أيضًا إلى موازنة التكلفة مع ميزانيتك.

عند مقارنة العوازل المختلفة، تأكد من مراعاة القيمة الإجمالية. قد يوفر لك المعزل الأكثر تكلفة قليلاً مع معلمات أداء أفضل المال على المدى الطويل عن طريق تقليل الحاجة إلى مكونات إضافية أو ترقيات النظام.

إذن، إليكم الأمر - المعلمات الأساسية لعوازل التردد اللاسلكي. عند اختيار عازل التردد اللاسلكي لتطبيقك، تأكد من مراعاة هذه المعلمات بعناية واختيار الخيار الذي يلبي متطلباتك على أفضل وجه.

إذا كنت لا تزال غير متأكد من عازل التردد اللاسلكي المناسب لك، أو إذا كانت لديك أي أسئلة أخرى، فلا تتردد في التواصل معنا. نحن هنا لمساعدتك في العثور على الحل الأمثل لنظام التردد اللاسلكي الخاص بك. سواء كنت شركة ناشئة صغيرة أو شركة كبيرة، فلدينا الخبرة والمنتجات التي تلبي احتياجاتك. اتصل بنا اليوم لبدء عملية الشراء ودعنا نعمل معًا للارتقاء بنظام التردد اللاسلكي الخاص بك إلى المستوى التالي!

مراجع

• بوزار، دم (2011). هندسة الميكروويف (الطبعة الرابعة). وايلي.
• كولين، ري (2001). أسس هندسة الميكروويف (الطبعة الثانية). وايلي.
