ما هي تطبيقات عوازل الترددات اللاسلكية في مقرنات الترددات اللاسلكية؟

تعد عوازل الترددات اللاسلكية ومقرنات الترددات اللاسلكية مكونين أساسيين في أنظمة الترددات الراديوية (RF)، ولكل منهما وظائفه وخصائصه الفريدة. باعتباري أحد الموردين ذوي الخبرة لعوازل الترددات اللاسلكية، فقد شهدت بنفسي كيف يعمل هذان الجهازان جنبًا إلى جنب لتعزيز أداء أنظمة الترددات اللاسلكية. في هذه المدونة، سأتعمق في تطبيقات عوازل التردد اللاسلكي في قارنات التردد اللاسلكي، مع تسليط الضوء على قدراتها المجمعة والفوائد التي تقدمها لمختلف الصناعات.

فهم عوازل الترددات اللاسلكية ومقرنات الترددات اللاسلكية

قبل أن نستكشف تطبيقاتها، دعونا نفهم بإيجاز ما هي عوازل الترددات اللاسلكية ومقرنات الترددات اللاسلكية. عازل التردد اللاسلكي عبارة عن جهاز ذو منفذين يسمح بإشارات التردد اللاسلكي بالمرور في اتجاه واحد مع توفير عزل عالي في الاتجاه العكسي. يتم استخدامه بشكل أساسي لحماية مكونات التردد اللاسلكي الحساسة من الإشارات المنعكسة، والتي يمكن أن تسبب عدم الاستقرار والتداخل وحتى تلف المعدات.

ومن ناحية أخرى، فإن قارنة التردد اللاسلكي هي جهاز متعدد المنافذ يقوم بأخذ عينات من جزء من إشارة التردد اللاسلكي من خط نقل ويسلمها إلى منفذ آخر. تُستخدم قارنات التوصيل لمجموعة متنوعة من الأغراض، مثل مراقبة الإشارة وقياس الطاقة وتوزيع الإشارة.

تطبيقات عوازل الترددات اللاسلكية في مقرنات الترددات اللاسلكية

حماية الإشارة

أحد التطبيقات الأساسية لعوازل التردد اللاسلكي في قارنات التردد اللاسلكي هو حماية الإشارة. في نظام التردد اللاسلكي النموذجي، غالبًا ما تُستخدم قارنات التردد اللاسلكي لأخذ عينات من قوة الإشارة الرئيسية ومراقبتها. ومع ذلك، فإن أي عدم تطابق في المعاوقة في مسار المراقبة يمكن أن يسبب انعكاسات، والتي قد تعود بعد ذلك إلى المصدر وتعطل الإشارة الرئيسية.

ومن خلال وضع عازل للترددات اللاسلكية بين مقرنة الترددات اللاسلكية ومعدات المراقبة، يمكننا منع هذه الإشارات المنعكسة من الوصول إلى المصدر. على سبيل المثال، في محطة قاعدة لاسلكية، تقوم قارنة التردد اللاسلكي بأخذ عينات من إشارة الخرج الخاصة بمضخم الطاقة لأغراض المراقبة. يتم تثبيت عازل التردد اللاسلكي بين القارنة ومقياس الطاقة لحماية مضخم الطاقة من الإشارات المنعكسة الناتجة عن عدم تطابق المعاوقة في عداد الطاقة أو كابلات التوصيل. وهذا يضمن استقرار وموثوقية تشغيل مضخم الطاقة.

تحسين جودة الإشارة

يمكن لعوازل التردد اللاسلكي أيضًا تحسين جودة الإشارة في تطبيقات مقرنة التردد اللاسلكي. عند استخدام قارنة التردد اللاسلكي لتوزيع الإشارة، قد تواجه منافذ الإخراج ظروف تحميل مختلفة، مما قد يؤدي إلى عدم تطابق المعاوقة وانعكاساتها. يمكن أن تتسبب هذه الانعكاسات في تشويه الإشارة وتداخلها، مما يؤدي إلى انخفاض جودة الإشارة بشكل عام.

يمكن إضافة عازل التردد اللاسلكي في كل منفذ إخراج لمقرنة التردد اللاسلكي لامتصاص الإشارات المنعكسة وتوفير حمل مطابق للمقرنة. ويساعد ذلك في الحفاظ على إشارة خرج نظيفة ومستقرة، خاصة في التطبيقات عالية التردد حيث تكون سلامة الإشارة ذات أهمية قصوى. على سبيل المثال، في نظام الاتصالات عبر الأقمار الصناعية، يتم استخدام قارنات التردد اللاسلكي لتوزيع إشارات التردد اللاسلكي على أجهزة استقبال متعددة. تضمن عوازل التردد اللاسلكي الموجودة في منافذ إخراج القارنات أن تكون الإشارات التي يتلقاها كل جهاز استقبال ذات جودة عالية، وخالية من التداخل الناتج عن الانعكاسات.

حماية مضخم الطاقة في الأنظمة المزدوجة

في أنظمة التردد اللاسلكي حيث يتم استخدام مضخمات الطاقة جنبًا إلى جنب مع مقرنات الترددات اللاسلكية، تلعب عوازل الترددات اللاسلكية دورًا حيويًا في حماية مضخمات الطاقة. مكبرات الصوت حساسة للطاقة المنعكسة، وقد تؤدي الطاقة المنعكسة المفرطة إلى ارتفاع درجة الحرارة وتلف مكونات مكبر الصوت.

عندما يتم استخدام قارنة التردد اللاسلكي لأخذ عينات من طاقة الخرج لمضخم الطاقة، فإن المعزل الموجود بين مكبر الصوت وقارنة التوصيل يمنع الطاقة المنعكسة من قارنة التوصيل أو مكونات المراقبة أو التوزيع اللاحقة من الوصول إلى مكبر الصوت. يؤدي هذا إلى إطالة عمر مضخم الطاقة ويقلل من خطر فشل النظام. على سبيل المثال، في نظام الرادار، يقوم مضخم الطاقة بتوليد إشارات RF عالية الطاقة، ويقوم مقرن RF باختبار جزء من هذه الإشارة للمراقبة. يضمن عازل التردد اللاسلكي أن يعمل مضخم الطاقة بأمان وكفاءة.

أمثلة على منتجات محددة

باعتبارنا موردًا لعوازل الترددات اللاسلكية، فإننا نقدم مجموعة واسعة من عوازل الترددات اللاسلكية المناسبة لتطبيقات قارنات الترددات اللاسلكية المختلفة. ملكناعوازل محورية للترددات اللاسلكية بسرعة 6 جيجا هرتزمثالية للتطبيقات في نطاق التردد 6 جيجا هرتز، مثل أنظمة Wi - Fi 6E. توفر هذه العوازل عزلًا ممتازًا وخسارة إدخال منخفضة، مما يضمن التشغيل الموثوق لمقرنات التردد اللاسلكي في هذه الأنظمة.

للتطبيقات عالية التردد، لدينا40 جيجاهيرتز RF عوازل محوريةتم تصميمها للتعامل مع تحديات ترددات الموجات المليمترية. يتم استخدامها بشكل شائع في محطات قاعدة الموجة 5G المليمترية، حيث يتم استخدام قارنات التردد اللاسلكي لمراقبة الإشارة وتوزيعها. تعمل العوازل على حماية المكونات الحساسة في النظام من الإشارات المنعكسة وتحافظ على جودة الإشارة عند هذه الترددات العالية.

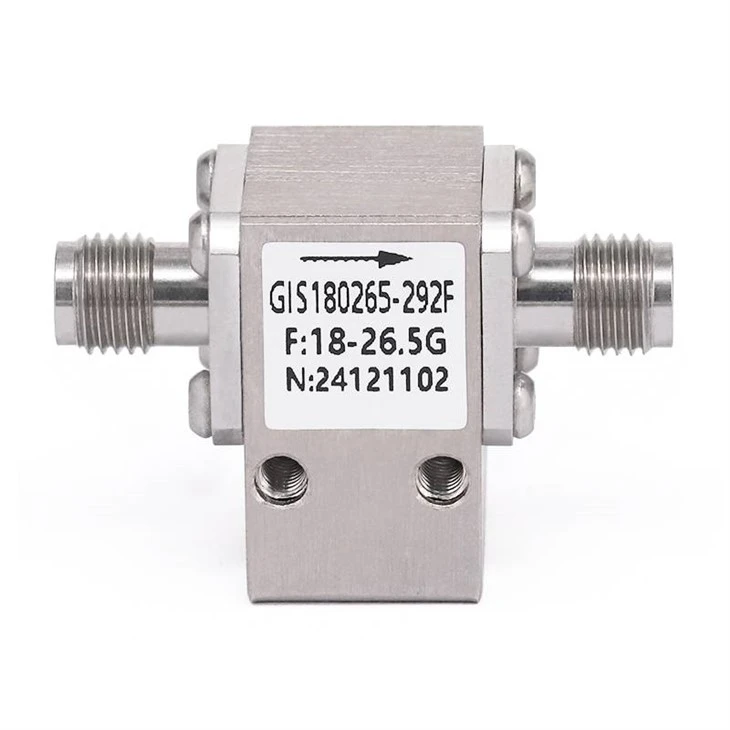

ملكناعوازل محورية للترددات اللاسلكية بتردد 26.5 جيجا هرتزكما أنها مناسبة تمامًا للتطبيقات في نطاق التردد 24 - 26.5 جيجا هرتز، مثل أنظمة رادار السيارات. في هذه الأنظمة، تُستخدم قارنات التردد اللاسلكي لتقسيم وتوزيع إشارات التردد اللاسلكي، وتضمن العوازل استقرار وموثوقية تشغيل الرادار من خلال حماية المكونات من الانعكاسات.

الاستنتاج والدعوة إلى العمل

في الختام، فإن تطبيقات عوازل الترددات اللاسلكية في مقرنات الترددات اللاسلكية متنوعة وضرورية لحسن سير أنظمة الترددات اللاسلكية. من حماية الإشارة إلى تحسين جودة الإشارة وحماية مضخمات الطاقة، تلعب عوازل التردد اللاسلكي دورًا حاسمًا في تحسين أداء وموثوقية الأنظمة القائمة على قارنة التردد اللاسلكي.

إذا كنت تبحث عن عوازل RF عالية الجودة لتطبيقات قارنات التردد اللاسلكي الخاصة بك، فنحن هنا لنقدم لك أفضل الحلول. يمكن لفريق الخبراء لدينا مساعدتك في اختيار العوازل الأكثر ملاءمة بناءً على متطلباتك المحددة. سواء كنت تعمل في مجال الاتصالات أو الطيران أو صناعة السيارات، فلدينا المنتجات والمعرفة التي تلبي احتياجاتك. اتصل بنا اليوم لبدء مناقشة المشتريات والارتقاء بنظام التردد اللاسلكي الخاص بك إلى المستوى التالي.

مراجع

1. بوزار، دم (2011). هندسة الميكروويف (الطبعة الرابعة). وايلي.
2. كولين، ري (2001). أسس هندسة الميكروويف (الطبعة الثانية). ماكجرو - هيل.
3. فيندلين، جي دي، بافيو، AM، ورود، UL (1990). تصميم دوائر الميكروويف باستخدام التقنيات الخطية وغير الخطية. وايلي.
