كيفية تعويض تأثيرات درجة الحرارة في مكبرات الصوت RF؟

مرحبًا يا من هناك! كمورد لمكبرات الصوت RF ، رأيت بشكل مباشر كيف يمكن أن ترمي درجة الحرارة مفتاحًا في أعمال هذه المكونات الحاسمة. مكبرات الصوت RF هي الأبطال المجهولين في العالم اللاسلكي ، مما يعزز الإشارات لضمان اتصال واضح ونقل البيانات الفعال. ولكن عندما تبدأ درجة الحرارة في التذبذب ، يمكن أن تعبث بأدائها وقت كبير. لذلك ، في هذه المدونة ، سأشارك بعض النصائح حول كيفية التعويض عن تأثيرات درجة الحرارة في مضخمات RF.

فهم تأثير درجة الحرارة على مكبرات الصوت RF

قبل أن نغوص في الحلول ، دعونا نلقي نظرة سريعة على سبب درجة الحرارة مثل هذه المشكلة لمضخمات RF. كما ترى ، تتكون مكبرات الصوت RF من أجهزة أشباه الموصلات ، مثل الترانزستورات ، والتي تكون حساسة للغاية لتغيرات درجات الحرارة. عندما ترتفع درجة الحرارة ، يمكن أن تتغير الخواص الكهربائية لهذه أشباه الموصلات ، مما يؤدي إلى انخفاض في الربح ، وزيادة في الضوضاء ، وحتى تشويه الإشارة المضخمة.

على الجانب الآخر ، عندما تنخفض درجة الحرارة ، يمكن أن يأخذ أداء مكبر الصوت أيضًا. قد يزداد الربح ، مما يؤدي إلى تشبع الإشارة وتشويهها. وفي البرد الشديد ، قد تتوقف أجهزة أشباه الموصلات عن العمل تمامًا.

لذلك ، كما ترون ، يمكن أن يكون لدرجة الحرارة تأثير كبير على أداء مكبرات الصوت RF. لهذا السبب من المهم للغاية إيجاد طرق للتعويض عن هذه التأثيرات والتأكد من أن مضخماتضك تعمل في أفضل حالاتها ، بغض النظر عن درجة الحرارة.

طرق لتعويض تأثيرات درجة الحرارة

تقنيات التحيز

واحدة من أكثر الطرق شيوعًا للتعويض عن تأثيرات درجة الحرارة في مضخمات RF هي من خلال تقنيات التحيز. التحيز هو عملية تطبيق جهد DC أو التيار على مكبر للصوت لتعيين نقطة التشغيل الخاصة به. عن طريق ضبط جهد التحيز أو التيار ، يمكنك مواجهة التغييرات في الخواص الكهربائية لأجهزة أشباه الموصلات الناتجة عن تقلبات درجة الحرارة.

على سبيل المثال ، في مكبر للصوت المشترك ، يمكنك استخدام دائرة التحيز المعيارية لدرجة الحرارة للحفاظ على تيار جامع ثابت على مدى درجة حرارة واسعة. يمكن أن يساعد هذا في تثبيت مكسب مكبر الصوت وتقليل آثار درجة الحرارة على أدائه.

الإدارة الحرارية

طريقة أخرى مهمة لتعويض تأثيرات درجة الحرارة هي الإدارة الحرارية. يتضمن ذلك استخدام تقنيات للتحكم في درجة حرارة مكبر الصوت والحفاظ عليها ضمن نطاق تشغيل آمن. هناك عدة طرق للقيام بذلك ، بما في ذلك:

• أحواض الحرارة:المصارف الحرارية عبارة عن أجهزة تبريد سلبية مصممة لتبديد الحرارة بعيدًا عن مكبر الصوت. إنها تعمل عن طريق زيادة مساحة سطح مكبر الصوت ، مما يسمح لها بنقل الحرارة بشكل أكثر كفاءة إلى البيئة المحيطة.
• المعجبين وأنظمة التبريد:في بعض الحالات ، قد تحتاج إلى استخدام أنظمة التبريد النشطة ، مثل المشجعين أو التبريد السائل ، للحفاظ على درجة حرارة مكبر الصوت تحت السيطرة. يمكن أن توفر هذه الأنظمة تبريدًا أكثر فاعلية من أحواض الحرارة وحدها ، خاصة في التطبيقات عالية الطاقة.
• العزلة الحرارية:تتضمن العزلة الحرارية فصل مكبر الصوت عن المكونات الأخرى المولدة للحرارة في النظام. يمكن أن يساعد هذا في تقليل كمية الحرارة التي يتم نقلها إلى مكبر الصوت والحفاظ على درجة حرارتها في نطاق آمن.

مكونات تعويض درجة الحرارة

بالإضافة إلى تقنيات التحيز والإدارة الحرارية ، يمكنك أيضًا استخدام المكونات المكافئة بدرجة الحرارة في مكبرات الصوت RF الخاصة بك. تم تصميم هذه المكونات للحصول على خصائص كهربائية تتغير بطريقة تعوض عن تأثيرات درجة الحرارة.

على سبيل المثال ، يمكنك استخدام المقاومات أو المكثفات المكافئة بدرجة الحرارة في دائرة مكبر الصوت. يمكن أن تساعد هذه المكونات في الحفاظ على كسب ثابت وتقليل تأثيرات درجة الحرارة على أداء مكبر الصوت.

ردود الفعل حلقات

تعد حلقات التغذية المرتدة طريقة فعالة أخرى للتعويض عن تأثيرات درجة الحرارة في مضخمات RF. حلقة التغذية المرتدة هي دائرة تستخدم جزءًا من إشارة الإخراج للتحكم في إشارة الدخل. عن طريق ضبط إشارة التغذية المرتدة ، يمكنك مواجهة التغييرات في أداء مكبر للصوت الناجم عن تقلبات درجة الحرارة.

على سبيل المثال ، في مضخم التغذية المرتدة السلبية ، يتم تغذية إشارة الخرج مرة أخرى إلى المدخلات مع تحول المرحلة 180 درجة. هذا يساعد على تقليل مكسب مكبر للصوت وتثبيت أدائه على مدى درجة حرارة واسعة.

اختيار طريقة التعويض الصحيحة

عندما يتعلق الأمر بالتعويض عن تأثيرات درجة الحرارة في مكبرات الصوت RF ، لا يوجد حل واحد يناسب الجميع. تعتمد أفضل طريقة لك على مجموعة متنوعة من العوامل ، بما في ذلك نوع المضخم ، ونطاق درجة حرارة التشغيل ، والمتطلبات المحددة للتطبيق.

فيما يلي بعض الأشياء التي يجب مراعاتها عند اختيار طريقة التعويض:

• يكلف:يمكن أن تكون بعض طرق التعويض ، مثل استخدام المكونات المكافئة بدرجة الحرارة ، أغلى من غيرها. ستحتاج إلى وزن تكلفة طريقة التعويض مقابل الفوائد التي توفرها.
• تعقيد:يمكن أن تكون بعض طرق التعويض ، مثل استخدام حلقات التغذية المرتدة ، أكثر تعقيدًا من غيرها. ستحتاج إلى النظر في خبرتك الفنية والموارد المتاحة لك عند اختيار طريقة التعويض.
• متطلبات الأداء:ستلعب متطلبات الأداء في التطبيق أيضًا دورًا في تحديد أفضل طريقة تعويض. على سبيل المثال ، إذا كنت بحاجة إلى مكبر للصوت عالي الكسب مع ضوضاء منخفضة ، فقد تحتاج إلى استخدام طريقة تعويض أكثر تطوراً.

خاتمة

يعد التعويض عن تأثيرات درجة الحرارة في مضخمات RF ضروريًا لضمان أدائها الموثوق في مجموعة واسعة من التطبيقات. باستخدام تقنيات التحيز ، والإدارة الحرارية ، والمكونات المكافئة بدرجة الحرارة ، وحلقات التغذية المرتدة ، يمكنك مواجهة التغييرات في الخواص الكهربائية لأجهزة أشباه الموصلات الناتجة عن تقلبات درجة الحرارة والحفاظ على مكبرات الصوت الخاصة بك تعمل في أفضل حالاتها.

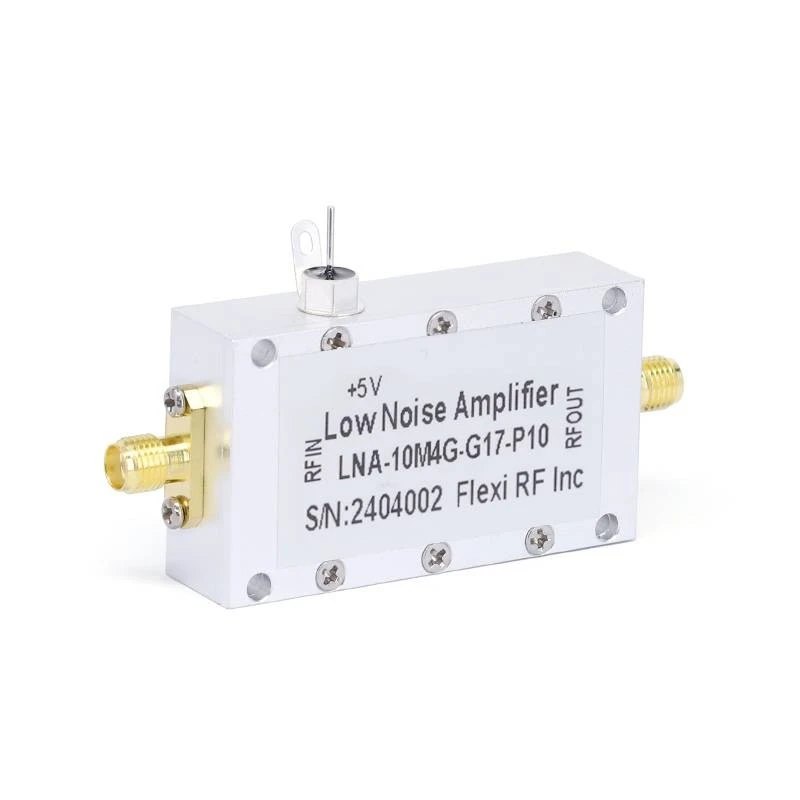

إذا كنت في السوق لمكبرات الصوت RF مصممة لأداء جيد في نطاق درجة حرارة واسعة ، فتأكد من مراجعة لدينامضخمات ضوضاء منخفضة. تم تصميم مكبرات الصوت الخاصة بنا باستخدام أحدث التقنيات وهي مصممة لتوفير أداء وموثوقية ممتازة ، بغض النظر عن درجة الحرارة.

إذا كان لديك أي أسئلة أو ترغب في مناقشة متطلباتك المحددة ، فالرجاء عدم التردد في الاتصال. يسعدنا مساعدتك في العثور على مكبرات الصوت RF المناسبة لتطبيقك وتزويدك بالدعم الذي تحتاجه لضمان تشغيلها الناجح.

مراجع

• Razavi ، B. (2017). إلكترونيات RF الدقيقة. قاعة برنتيس.
• Gonzalez ، G. (2018). مكبرات الصوت الترانزستور الميكروويف: التحليل والتصميم. قاعة برنتيس.
• Pozar ، DM (2019). هندسة الميكروويف. وايلي.
