كيفية اختيار جهاز توزيع الترددات اللاسلكية المناسب لتطبيق معين؟

عندما يتعلق الأمر بأنظمة الترددات الراديوية (RF)، فإن اختيار جهاز توزيع الترددات اللاسلكية المناسب يعد أمرًا بالغ الأهمية لضمان الأداء الأمثل والكفاءة. باعتباري أحد الموردين ذوي السمعة الطيبة لأجهزة توزيع الترددات اللاسلكية، فإنني أتفهم التعقيدات التي تنطوي عليها عملية اتخاذ القرار هذه. في منشور المدونة هذا، سأوجهك عبر العوامل الأساسية التي يجب مراعاتها عند اختيار جهاز توزيع التردد اللاسلكي لتطبيق معين.

فهم دوائر الترددات اللاسلكية

قبل الخوض في عملية الاختيار، من الضروري أن يكون لديك فهم أساسي لما هو جهاز توزيع الترددات اللاسلكية وكيف يعمل. جهاز توزيع الترددات اللاسلكية هو جهاز سلبي وغير متبادل بثلاثة أو أربعة منافذ يسمح بإشارات التردد اللاسلكي بالتدفق في اتجاه محدد، عادةً في نمط دائري. وهذا يعني أن الإشارة التي تدخل أحد المنافذ ستخرج عبر المنفذ التالي بتسلسل محدد مسبقًا.

إن الطبيعة غير المتبادلة لجهات توزيع الترددات اللاسلكية هي ما يجعلها ذات قيمة كبيرة في أنظمة الترددات اللاسلكية. ويمكن استخدامها لعزل أجزاء مختلفة من النظام، وحماية المكونات الحساسة من الإشارات المنعكسة، وتحسين الأداء العام للنظام. على سبيل المثال، في نظام الإرسال والاستقبال، يمكن استخدام جهاز توزيع التردد اللاسلكي لفصل الإشارات المرسلة والمستقبلة، مما يمنع التداخل ويحسن جودة الإشارة.

العوامل الرئيسية التي يجب مراعاتها

الآن بعد أن أصبح لدينا فهم أساسي لجهات توزيع التردد اللاسلكي، دعنا نستكشف العوامل الرئيسية التي يجب مراعاتها عند اختيار العامل المناسب لتطبيقك المحدد.

نطاق التردد

العامل الأول والأكثر أهمية الذي يجب مراعاته هو نطاق تردد جهاز توزيع التردد اللاسلكي. تتطلب التطبيقات المختلفة نطاقات تردد مختلفة، ومن الضروري اختيار جهاز توزيع يمكنه العمل ضمن نطاق التردد المطلوب. على سبيل المثال، إذا كنت تعمل على نظام اتصالات بالموجات الدقيقة، فستحتاج إلى جهاز دوران يمكنه العمل بترددات الموجات الدقيقة.

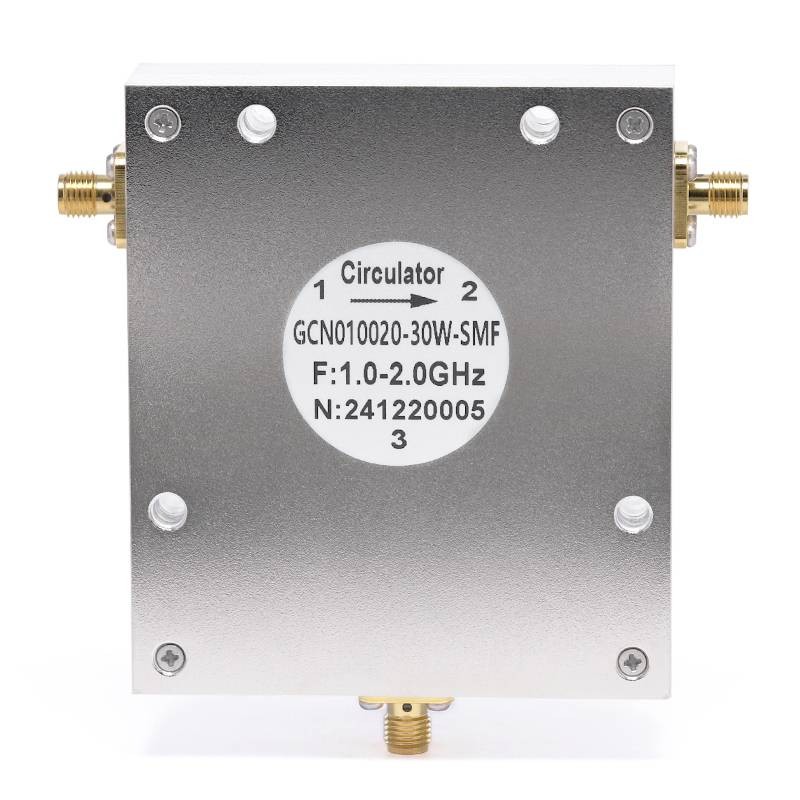

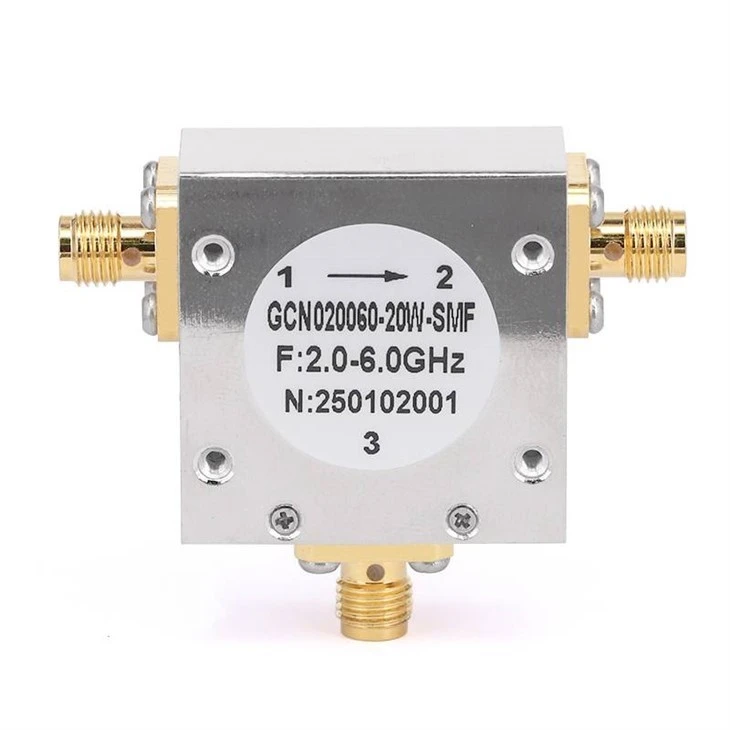

كمورد، نحن نقدم مجموعة واسعة من أجهزة توزيع الترددات اللاسلكية بنطاقات تردد مختلفة لتلبية احتياجات التطبيقات المختلفة. على سبيل المثال، لدينا26.5 جيجا هرتز RF الدوائر المحوريةتم تصميمها للتطبيقات عالية التردد، بينما لدينا40 جيجا هرتز RF الدوائر المحوريةمناسبة لمتطلبات الترددات الأعلى. لدينا أيضا6 جيجا هرتز RF الدوائر المحوريةلتطبيقات التردد المنخفض.

التعامل مع الطاقة

هناك عامل مهم آخر يجب مراعاته وهو القدرة على التعامل مع الطاقة الخاصة بدائرة التردد اللاسلكي. تشير قدرة التعامل مع الطاقة في جهاز الدوران إلى الحد الأقصى من الطاقة التي يمكنه التعامل معها دون التعرض لتدهور كبير في الأداء. من الضروري اختيار جهاز تدوير يمكنه التعامل مع مستويات الطاقة لتطبيقك المحدد لضمان التشغيل الموثوق.

عند اختيار جهاز تدوير بناءً على التعامل مع الطاقة، من المهم مراعاة كل من متوسط ​​الطاقة ومتطلبات الطاقة القصوى لنظامك. بالنسبة للتطبيقات عالية الطاقة، مثل أنظمة الرادار أو أجهزة الإرسال عالية الطاقة، ستحتاج إلى جهاز تدوير ذو قدرة عالية على التعامل مع الطاقة. تتوفر أجهزة توزيع الترددات اللاسلكية لدينا في مجموعة متنوعة من تقييمات الطاقة لاستيعاب متطلبات الطاقة المختلفة.

فقدان الإدراج

يعد فقدان الإدراج معلمة مهمة أخرى يجب مراعاتها عند اختيار جهاز توزيع التردد اللاسلكي. تشير خسارة الإدراج إلى مقدار الطاقة المفقودة أثناء مرور إشارة التردد اللاسلكي عبر جهاز الدوران. تشير خسارة الإدخال الأقل إلى أداء أفضل، حيث يتم إهدار طاقة أقل في جهاز التدوير.

بشكل عام، يتم قياس خسارة الإدراج بالديسيبل (ديسيبل)، وتشير قيمة الديسيبل الأقل إلى خسارة أقل. عند اختيار جهاز التدوير، من المهم اختيار جهاز به خسارة إدخال منخفضة لتقليل فقدان الطاقة وتحسين كفاءة النظام بشكل عام. تم تصميم أجهزة توزيع الترددات اللاسلكية الخاصة بنا بحيث تكون نسبة فقدان الإدخال منخفضة، مما يضمن الأداء الأمثل في تطبيقك.

عزل

يعد العزل معلمة مهمة أخرى تقيس قدرة جهاز التدوير على عزل منافذ الإدخال والإخراج. تشير قيمة العزل العالية إلى أن جهاز التدوير يمكنه بشكل فعال منع تسرب الإشارات بين المنافذ، مما يقلل التداخل ويحسن جودة الإشارة.

يتم قياس العزل أيضًا بالديسيبل (dB)، وتشير قيمة الديسيبل الأعلى إلى عزل أفضل. عند اختيار جهاز التدوير، من المهم اختيار جهاز ذو قيمة عزل عالية لضمان التشغيل الموثوق به وتقليل التداخل في نظامك. تم تصميم أجهزة توزيع الترددات اللاسلكية الخاصة بنا لتكون ذات عزلة عالية، مما يوفر أداءً ممتازًا في مجموعة متنوعة من التطبيقات.

VSWR (نسبة موجة الجهد الدائمة)

VSWR هو مقياس لمدى مطابقة جهاز توزيع التردد اللاسلكي لمقاومة المكونات المتصلة. تشير قيمة VSWR المنخفضة إلى تطابق جيد للممانعة، مما يعني أن طاقة أقل تنعكس مرة أخرى من جهاز التدوير، مما يؤدي إلى أداء وكفاءة أفضل.

يتم التعبير عن VSWR عادةً كنسبة، مثل 1.2:1 أو 1.5:1. تشير النسبة الأقل إلى تطابق أفضل للمقاومة. عند اختيار جهاز تدوير، من المهم اختيار جهاز ذو قيمة VSWR منخفضة لضمان الأداء الأمثل وتقليل فقدان الطاقة في نظامك. تم تصميم أجهزة توزيع الترددات اللاسلكية الخاصة بنا لتكون ذات معدل VSWR منخفض، مما يوفر توافقًا جيدًا للممانعة وأداءً ممتازًا.

الحجم وعامل الشكل

يعد حجم وعامل شكل جهاز توزيع التردد اللاسلكي أيضًا من الاعتبارات المهمة، خاصة في التطبيقات التي تكون فيها المساحة محدودة. قد تتطلب التطبيقات المختلفة أحجامًا وعوامل شكل مختلفة للدورات الدموية، ومن الضروري اختيار واحدة تناسب نظامك.

كمورد، نحن نقدم مجموعة متنوعة من أجهزة توزيع الترددات اللاسلكية بأحجام وعوامل شكل مختلفة لتلبية احتياجات التطبيقات المختلفة. سواء كنت بحاجة إلى جهاز تدوير صغير لجهاز محمول أو جهاز تدوير أكبر لنظام عالي الطاقة، فلدينا الحل المناسب لك.

الاعتبارات الخاصة بالتطبيق

بالإضافة إلى العوامل العامة المذكورة أعلاه، هناك أيضًا بعض الاعتبارات الخاصة بالتطبيقات التي يجب أن تأخذها في الاعتبار عند اختيار جهاز توزيع التردد اللاسلكي.

أنظمة الاتصالات

في أنظمة الاتصالات، مثل الشبكات الخلوية أو أنظمة الاتصالات عبر الأقمار الصناعية، تُستخدم أجهزة توزيع الترددات اللاسلكية لفصل الإشارات المرسلة والمستقبلة. عند اختيار جهاز توزيع لنظام اتصالات، من المهم مراعاة عوامل مثل نطاق التردد، وفقدان الإدخال، والعزل، وVSWR لضمان التشغيل الموثوق به والاتصالات عالية الجودة.

أنظمة الرادار

تتطلب أنظمة الرادار أجهزة توزيع الترددات اللاسلكية التي يمكنها التعامل مع مستويات الطاقة العالية والعمل بترددات عالية. عند اختيار جهاز تدوير لنظام رادار، من المهم اختيار جهاز يتمتع بقدرة عالية على التعامل مع الطاقة، وفقدان إدخال منخفض، وعزل عالي، وVSWR منخفض لضمان الكشف الدقيق والتشغيل الموثوق.

معدات الاختبار والقياس

في معدات الاختبار والقياس، تُستخدم أجهزة توزيع الترددات اللاسلكية لتوجيه الإشارات بين المكونات المختلفة ومنافذ الاختبار. عند اختيار جهاز تدوير لمعدات الاختبار والقياس، من المهم مراعاة عوامل مثل نطاق التردد، وفقدان الإدخال، والعزل، وVSWR لضمان إجراء قياسات دقيقة وتشغيل موثوق.

خاتمة

يعد اختيار جهاز توزيع التردد اللاسلكي المناسب لتطبيق معين قرارًا حاسمًا يمكن أن يكون له تأثير كبير على أداء وكفاءة نظامك. من خلال النظر في عوامل مثل نطاق التردد، ومعالجة الطاقة، وفقدان الإدخال، والعزل، وVSWR، والحجم، وعامل الشكل، بالإضافة إلى المتطلبات الخاصة بالتطبيق، يمكنك تحديد أفضل جهاز توزيع لاحتياجاتك.

كمورد لأجهزة توزيع الترددات اللاسلكية، نحن ملتزمون بتوفير منتجات عالية الجودة تلبي احتياجات عملائنا. تم تصميم أجهزة توزيع التردد اللاسلكي الخاصة بنا للحصول على أداء ممتاز من حيث نطاق التردد، ومعالجة الطاقة، وفقدان الإدخال، والعزل، وVSWR، والحجم. إذا كنت تبحث عن جهاز توزيع التردد اللاسلكي المناسب لتطبيقك، فنحن ندعوك للاتصال بنا لمناقشة متطلباتك واستكشاف عروض منتجاتنا. نحن نتطلع إلى العمل معك لإيجاد الحل الأمثل لنظام الترددات اللاسلكية الخاص بك.

مراجع

• بوزار، دم (2011). هندسة الميكروويف (الطبعة الرابعة). وايلي.
• كولين، ري (2001). أسس هندسة الميكروويف (الطبعة الثانية). وايلي.
• ماتاي، جي إل، يونغ، إل، وجونز، إي إم تي (1964). مرشحات الميكروويف، وشبكات مطابقة المعاوقة، وهياكل الاقتران. ماكجرو هيل.
