كيفية اختيار موصل PCB لجهاز اتصال 5G؟

عندما يتعلق الأمر بأجهزة اتصالات 5G، يلعب اختيار موصلات PCB دورًا حاسمًا في ضمان الأداء الأمثل والموثوقية. باعتبارنا موردًا رائدًا لموصلات PCB، فإننا نتفهم التحديات والمتطلبات التي تأتي مع اختيار الموصلات المناسبة لتطبيقات 5G. في منشور المدونة هذا، سنوجهك عبر العوامل الأساسية التي يجب مراعاتها عند اختيار موصل PCB لجهاز اتصال 5G الخاص بك.

فهم متطلبات 5G

توفر تقنية 5G تطورات كبيرة من حيث السرعة والسعة ووقت الاستجابة المنخفض. لدعم هذه الميزات، تتطلب أجهزة اتصال 5G موصلات يمكنها التعامل مع الإشارات عالية التردد، ومعدلات البيانات العالية، والحفاظ على سلامة الإشارة. يمكن أن يمتد نطاق تردد 5G من ترددات الموجات الفرعية 6 جيجا هرتز إلى ترددات الموجات المليمترية (أعلى من 24 جيجا هرتز). لذلك، يجب تصميم موصلات PCB لتعمل بفعالية ضمن نطاقات التردد هذه.

العوامل الرئيسية في اختيار موصل PCB لـ 5G

1. الأداء الكهربائي

• مطابقة المعاوقة: مطابقة المعاوقة ضرورية لتقليل انعكاس الإشارة وضمان أقصى قدر من نقل الطاقة. بالنسبة لتطبيقات الجيل الخامس، يلزم توفر موصلات ذات تحكم دقيق في المعاوقة (عادةً 50 أوم أو 75 أوم). يمكن أن يؤدي عدم التطابق في المعاوقة إلى فقدان الإشارة وتشويهها وانخفاض أداء النظام.
• فقدان الإدراج: فقدان الإدراج هو مقياس لفقد طاقة الإشارة الذي يحدث عندما تمر الإشارة عبر الموصل. في اتصالات الجيل الخامس، حيث يتم استخدام إشارات عالية التردد، يعد انخفاض فقدان الإدخال أمرًا بالغ الأهمية. يمكن للموصلات ذات التصميمات المتقدمة والمواد عالية الجودة أن تساعد في تقليل فقد الإدخال والحفاظ على قوة الإشارة.
• خسارة العودة: يشير فقدان الإرجاع إلى مقدار الإشارة المنعكسة من الموصل. تعني قيمة خسارة الإرجاع العالية انعكاسًا أقل للإشارة ومطابقة أفضل للمقاومة. بالنسبة لأجهزة 5G، يُفضل استخدام الموصلات ذات فقدان الإرجاع العالي لضمان نقل الإشارة بكفاءة.

2. الأداء الميكانيكي

• متانة: غالبًا ما تُستخدم أجهزة اتصالات 5G في بيئات مختلفة، بما في ذلك التطبيقات الصناعية والسيارات والتطبيقات الاستهلاكية. يجب أن تكون موصلات PCB متينة بما يكفي لتحمل الضغط الميكانيكي والاهتزاز والصدمات. يمكن للموصلات ذات مواد الإسكان القوية وآليات القفل الموثوقة ضمان الأداء على المدى الطويل.
• دورات التزاوج: يعد عدد دورات التزاوج وعدم التزاوج التي يمكن للموصل تحملها أحد الاعتبارات المهمة. في التطبيقات التي تحتاج إلى توصيل الموصلات وفصلها بشكل متكرر، كما هو الحال في معدات الاختبار والقياس أو أجهزة 5G المعيارية، يلزم وجود موصلات ذات عدد كبير من دورات التزاوج.
• الحجم وعامل الشكل: مع الاتجاه نحو التصغير في أجهزة 5G، يعد حجم موصلات PCB وعامل الشكل أمرًا بالغ الأهمية. يمكن للموصلات المدمجة توفير المساحة على PCB وتسمح بتصميمات دوائر أكثر تعقيدًا. ومع ذلك، من المهم التأكد من أن الحجم الأصغر لا يؤثر على الأداء الكهربائي والميكانيكي للموصل.

3. الأداء البيئي

• نطاق درجة الحرارة: قد تعمل أجهزة اتصالات 5G في نطاق واسع من درجات الحرارة. يجب أن تكون موصلات PCB قادرة على العمل بشكل صحيح ضمن نطاق درجة الحرارة المحدد. يمكن أن تتسبب البيئات ذات درجات الحرارة المرتفعة في تمدد المواد وتؤثر على الأداء الكهربائي للموصل، في حين أن البيئات ذات درجات الحرارة المنخفضة يمكن أن تجعل المواد هشة.
• مقاومة الرطوبة والتآكل: في البيئات الرطبة أو المسببة للتآكل، يجب حماية الموصلات من الرطوبة والتآكل. يمكن للموصلات ذات الطلاء والختم المناسب أن تمنع دخول الرطوبة والمواد الكيميائية، مما يضمن الموثوقية على المدى الطويل.

4. التوافق

• توافق تصميم ثنائي الفينيل متعدد الكلور: يجب أن يكون موصل PCB متوافقًا مع تخطيط PCB وتصميمه. يتضمن ذلك عوامل مثل درجة الدبوس، وأسلوب التثبيت (السطح - التركيب أو الفتحة)، وعدد المسامير. يمكن أن يؤدي ضمان التوافق المناسب إلى تبسيط عملية تجميع ثنائي الفينيل متعدد الكلور وتقليل مخاطر الأخطاء.
• توافق النظام: يجب أن يكون الموصل متوافقًا مع المكونات الأخرى في نظام اتصالات 5G، مثل وحدات الترددات اللاسلكية والهوائيات ومعالجات النطاق الأساسي. يمكن أن تؤدي مشكلات التوافق إلى تداخل الإشارة وانخفاض الأداء وفشل النظام.

أنواع موصلات PCB لـ 5G

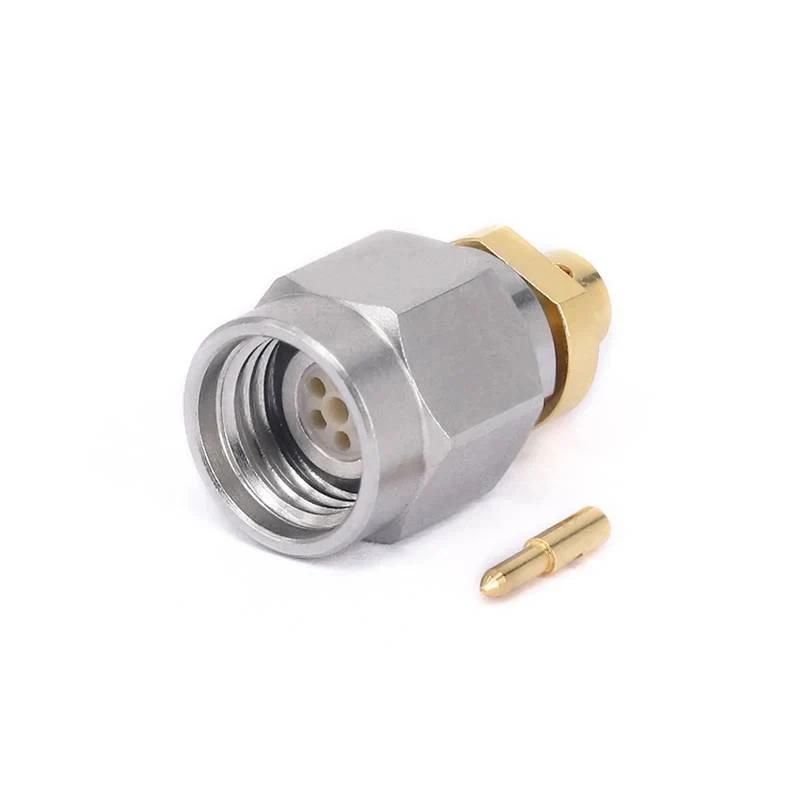

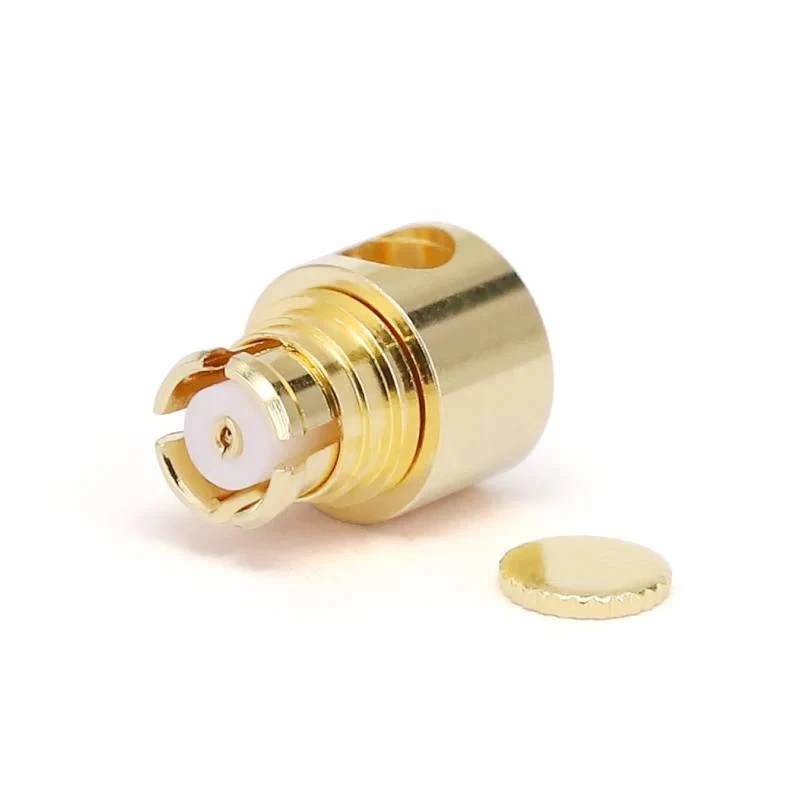

• موصلات اقناع: تُستخدم الموصلات المحورية على نطاق واسع في اتصالات 5G لأدائها الممتاز عالي التردد. إنها مناسبة للتطبيقات التي تتطلب إرسال إشارات عالية السرعة عبر مسافات قصيرة إلى متوسطة. تأتي الموصلات المحورية في أنواع مختلفة، مثل SMA، وSMB، وBNC، ولكل منها خصائصها وتطبيقاتها الخاصة.
• موصلات اللوحة إلى اللوحة عالية السرعة: تُستخدم هذه الموصلات لتوصيل اثنين من ثنائي الفينيل متعدد الكلور في جهاز 5G. وهي مصممة لدعم معدلات البيانات العالية وضمان سلامة الإشارة بين اللوحات. غالبًا ما تتميز موصلات اللوحة إلى اللوحة عالية السرعة بتقنية الإشارات التفاضلية لتقليل التداخل الكهرومغناطيسي.
• موصلات الترددات اللاسلكية: تعتبر موصلات التردد اللاسلكي ضرورية لتوصيل مكونات التردد اللاسلكي في أنظمة اتصالات الجيل الخامس. وهي مصممة للتعامل مع الإشارات عالية التردد وتوفير نقل منخفض الخسارة. يمكن استخدام موصلات التردد اللاسلكي لاتصالات الهوائي وواجهات وحدة التردد اللاسلكي وتطبيقات التردد اللاسلكي الأخرى.

اعتبارات إضافية

• قبعات موصل الغبار: يمكن لأغطية الغبار حماية الموصلات من الغبار والأوساخ والرطوبة عند عدم استخدامها. يمكن أن يساعد ذلك في إطالة عمر الموصلات والحفاظ على أدائها.
• الخرز الزجاجي: تستخدم الخرز الزجاجي أحيانًا في الموصلات لتوفير العزل الكهربائي والدعم الميكانيكي. يمكن أن تساعد في تحسين أداء وموثوقية الموصلات، خاصة في التطبيقات عالية التردد.

خاتمة

يعد اختيار موصل PCB المناسب لجهاز اتصال 5G قرارًا معقدًا يتطلب دراسة متأنية لعوامل مختلفة. باعتبارنا موردًا لموصلات PCB، فإننا نقدم مجموعة واسعة من الموصلات المصممة خصيصًا لتلبية متطلبات تطبيقات 5G. يتم اختبار الموصلات الخاصة بنا والتحقق منها لضمان الأداء العالي الجودة والموثوقية والتوافق.

إذا كنت بصدد اختيار موصلات PCB لجهاز اتصال 5G الخاص بك، فنحن نشجعك على الاتصال بنا للحصول على مزيد من المعلومات. يمكن لفريق الخبراء لدينا أن يقدم لك النصائح المهنية ويساعدك في العثور على الموصلات الأكثر ملاءمة لاحتياجاتك الخاصة. دعونا نعمل معًا لضمان نجاح مشاريع 5G الخاصة بك.

مراجع

• "المكونات السلبية للترددات الراديوية والميكروويف للاتصالات اللاسلكية" بقلم إندر باهل وبهارتيندو غوبتا
• "التصميم الرقمي عالي السرعة: دليل السحر الأسود" بقلم هوارد جونسون ومارتن جراهام
• معايير ومواصفات الصناعة المتعلقة باتصالات 5G وموصلات PCB.
