كيف تؤثر ضوضاء الطور على أداء أنظمة الترددات اللاسلكية؟

تعد ضوضاء الطور معلمة مهمة في تقييم أداء أنظمة الترددات الراديوية. باعتبارنا موردًا رائدًا لمضخمات التردد اللاسلكي، فقد شهدنا بشكل مباشر كيف يمكن لضوضاء الطور أن تؤثر بشكل كبير على الأداء العام وكفاءة هذه الأنظمة. في هذه المدونة سوف نتعمق في مفهوم ضوضاء الطور ومصادرها والأهم من ذلك كيفية تأثيرها على أداء أنظمة الترددات اللاسلكية.

فهم ضوضاء المرحلة

يتم تعريف ضوضاء الطور على أنها التقلبات قصيرة المدى في طور الإشارة. في إشارة التردد اللاسلكي المثالية، سيظل الطور ثابتًا مع مرور الوقت. ومع ذلك، في سيناريوهات العالم الحقيقي، تُدخل عوامل مختلفة اختلافات عشوائية في مرحلة الإشارة. يتم تمثيل هذه التقلبات عادةً في مجال التردد كنطاقات جانبية حول تردد الموجة الحاملة.

رياضياً، غالباً ما يتم التعبير عن ضوضاء الطور بدلالة الكثافة الطيفية للقدرة (PSD) لتقلبات الطور، عادة بوحدة dBc/هرتز (ديسيبل نسبة إلى الموجة الحاملة لكل هرتز). تشير قيمة ضوضاء الطور المنخفضة إلى إشارة أكثر استقرارًا، بينما تشير القيمة الأعلى إلى عدم استقرار أكبر في الطور.

مصادر ضوضاء الطور

هناك عدة مصادر لضوضاء الطور في أنظمة التردد اللاسلكي. أحد المصادر الأساسية هو المذبذب. المذبذبات هي مكونات أساسية في أنظمة الترددات اللاسلكية، وتستخدم لتوليد تردد الموجة الحاملة. ومع ذلك، فهي عرضة للضوضاء الطورية بسبب الضوضاء الحرارية في المكونات النشطة والسلبية، بالإضافة إلى الاهتزازات الميكانيكية وتغيرات درجات الحرارة.

مصدر آخر لضوضاء الطور هو المكونات النشطة في سلسلة الترددات اللاسلكية، مثل مكبرات الصوت. يمكن للمضخمات إدخال ضوضاء الطور من خلال السلوك غير الخطي للترانزستورات الخاصة بها. عندما يعمل مكبر الصوت في منطقة غير خطية، فإنه يمكن أن يولد منتجات التشكيل البيني، والتي تساهم في ضوضاء الطور.

يمكن أن تساهم العوامل الخارجية أيضًا في ضوضاء الطور. على سبيل المثال، يمكن أن يقترن التداخل الكهرومغناطيسي (EMI) من الأجهزة الإلكترونية القريبة أو ضوضاء مصدر الطاقة بإشارة التردد اللاسلكي ويسبب تقلبات الطور.

التأثير على جودة الإشارة

إحدى أهم الطرق التي تؤثر بها ضوضاء الطور على أنظمة التردد اللاسلكي هي تقليل جودة الإشارة. في أنظمة الاتصالات، يمكن أن تسبب ضوضاء الطور تداخلاً في القناة المجاورة. عندما تمتد النطاقات الجانبية لضوضاء الطور للإشارة إلى نطاق تردد قناة مجاورة، فإنها يمكن أن تتداخل مع الإشارات في تلك القناة، مما يؤدي إلى انخفاض في نسبة الإشارة إلى الضوضاء (SNR) وزيادة في معدل خطأ البت (BER).

في أنظمة الرادار، يمكن لضوضاء الطور أن تقلل من دقة المدى. تعتمد أنظمة الرادار على القياس الدقيق لفرق الطور بين الإشارات المرسلة والمستقبلة لتحديد مسافة الهدف. يمكن أن تؤدي ضوضاء الطور إلى حدوث أخطاء في قياسات الطور هذه، مما يؤدي إلى تحديد أقل دقة لنطاق الهدف.

التأثير على النقاء الطيفي

لضوضاء الطور أيضًا تأثير مباشر على النقاء الطيفي لإشارة التردد اللاسلكي. تحتوي إشارة الضوضاء عالية الطور على نطاقات جانبية واسعة، مما يعني أن قوة الإشارة منتشرة على نطاق ترددي أوسع. يمكن أن يكون هذا مشكلة في التطبيقات التي تتطلب إشارة ضيقة النطاق، كما هو الحال في أنظمة تعدد الإرسال بتقسيم التردد (FDM).

في أنظمة FDM، يتم إرسال إشارات متعددة في وقت واحد في نطاقات تردد مختلفة. إذا كان ضجيج الطور للإشارة مرتفعًا جدًا، فقد تتداخل نطاقاتها الجانبية مع نطاقات تردد الإشارات الأخرى، مما يتسبب في حدوث تداخل وتقليل سعة النظام الإجمالية.

التأثير على حساسية المتلقي

تعد حساسية جهاز الاستقبال معلمة مهمة في أنظمة التردد اللاسلكي، لأنها تحدد الحد الأدنى من قوة الإشارة التي يمكن لجهاز الاستقبال اكتشافها. يمكن لضوضاء الطور أن تقلل من حساسية جهاز الاستقبال عن طريق زيادة مستوى الضوضاء.

عندما تمتزج النطاقات الجانبية لضوضاء الطور للمذبذب المحلي في جهاز الاستقبال مع الإشارة الواردة، فإنها يمكن أن تولد مكونات ضوضاء إضافية. تضيف مكونات الضوضاء هذه إلى الضوضاء الحرارية الموجودة بالفعل في جهاز الاستقبال، مما يزيد من مستوى الضوضاء الإجمالي ويقلل من قدرة جهاز الاستقبال على اكتشاف الإشارات الضعيفة.

مكبرات التردد اللاسلكي لدينا وضوضاء المرحلة

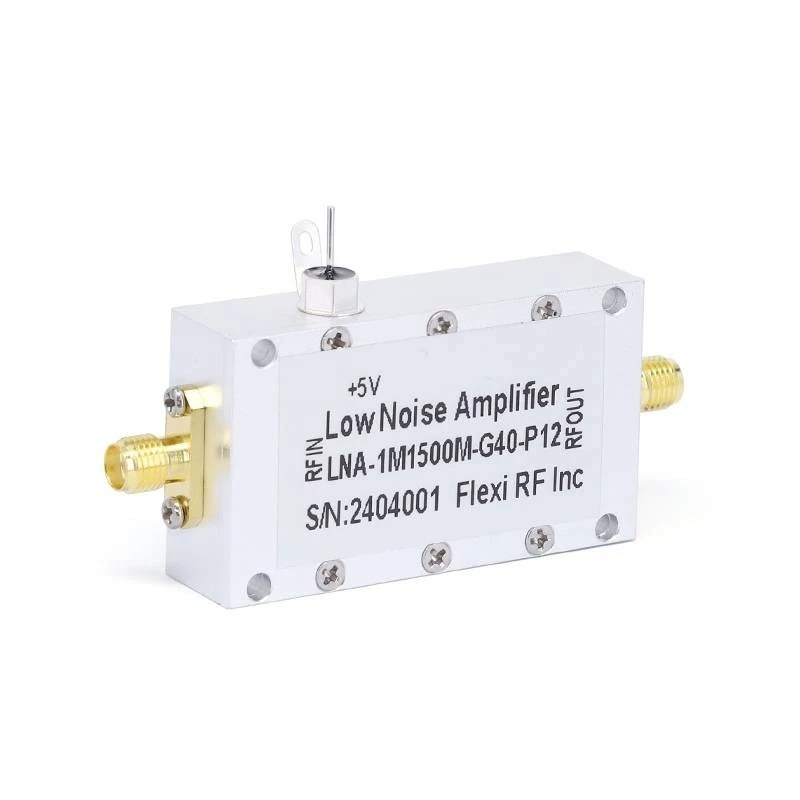

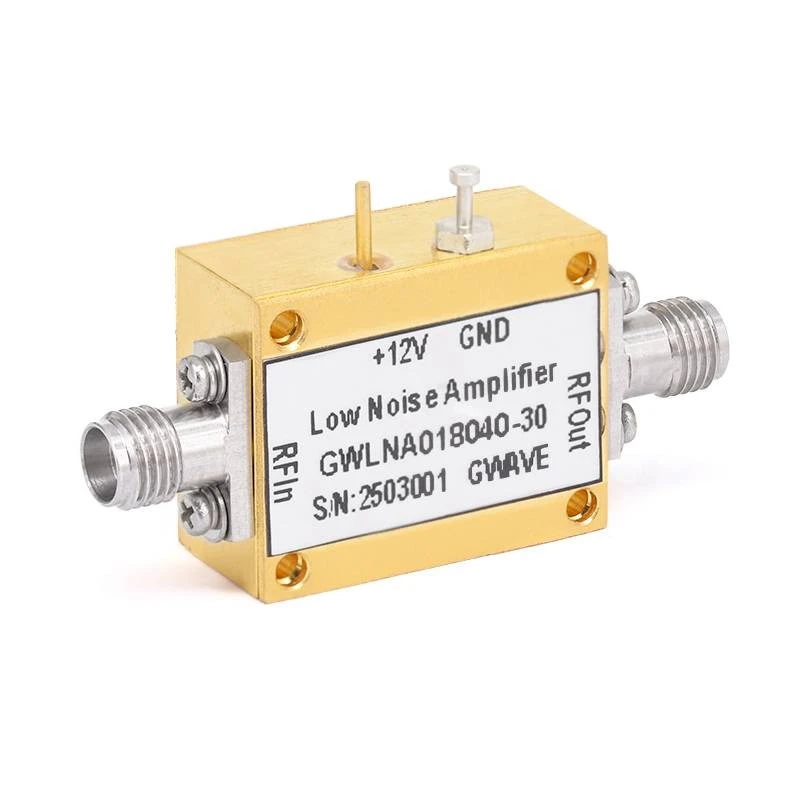

باعتبارنا موردًا لمضخمات التردد اللاسلكي، فإننا ندرك أهمية تقليل ضوضاء الطور في منتجاتنا. ملكنامكبرات صوت منخفضة الضوضاء بتردد 90 جيجا هرتز,مكبرات صوت منخفضة الضوضاء بسرعة 50 جيجا هرتز، ومكبرات صوت منخفضة الضوضاء بسرعة 18 جيجا هرتزتم تصميمها بتقنيات متقدمة لتقليل ضوضاء الطور وتحسين الأداء العام لأنظمة التردد اللاسلكي.

نحن نستخدم مكونات عالية الجودة وعمليات تصنيع حديثة للتأكد من أن مكبرات الصوت لدينا تتمتع بخصائص ضوضاء منخفضة الطور. يقوم مهندسونا بتصميم دوائر مكبر الصوت بعناية لتقليل التأثيرات غير الخطية التي يمكن أن تساهم في ضوضاء الطور. بالإضافة إلى ذلك، نقوم بتطبيق تقنيات حماية وتصفية فعالة لتقليل تأثير التداخل الخارجي على أداء مكبر الصوت.

تخفيف ضوضاء المرحلة في أنظمة الترددات اللاسلكية

هناك العديد من الاستراتيجيات التي يمكن استخدامها للتخفيف من آثار ضوضاء الطور في أنظمة التردد اللاسلكي. أحد الأساليب هو استخدام مذبذبات عالية الجودة ذات ضوضاء منخفضة الطور. على سبيل المثال، تُعرف المذبذبات البلورية بأدائها الممتاز لضوضاء الطور وغالبًا ما تستخدم في التطبيقات التي يكون فيها ضوضاء الطور المنخفض أمرًا بالغ الأهمية.

هناك إستراتيجية أخرى تتمثل في استخدام حلقات الطور المقفل (PLLs). يمكن استخدام PLLs لتوليد تردد خرج ثابت عن طريق القفل على إشارة مرجعية. ويمكن استخدامها أيضًا لتقليل ضوضاء الطور للمذبذب عن طريق تصفية تقلبات الطور عالية التردد.

بالإضافة إلى ذلك، يمكن أن يساعد تخطيط الدائرة المناسب وتقنيات التأريض في تقليل ضوضاء الطور. ومن خلال تقليل طول آثار الإشارة وتوفير مستوى أرضي جيد، يمكن تقليل اقتران التداخل الخارجي، وبالتالي تقليل ضوضاء الطور في النظام.

خاتمة

تعد ضوضاء الطور عاملاً معقدًا وهامًا يمكن أن يكون له تأثير عميق على أداء أنظمة التردد اللاسلكي. يمكن أن يؤدي ذلك إلى تدهور جودة الإشارة وتقليل النقاء الطيفي وتقليل حساسية جهاز الاستقبال. باعتبارنا موردًا لمضخمات التردد اللاسلكي، فإننا ملتزمون بتوفير منتجات تقلل من ضوضاء الطور وتحسن الأداء العام لأنظمة التردد اللاسلكي.

إذا كنت تبحث عن مضخمات ترددات لاسلكية عالية الأداء مع ضوضاء منخفضة الطور، فنحن ندعوك إلى الاتصال بنا لإجراء مناقشة تفصيلية حول متطلباتك المحددة. فريق الخبراء لدينا على استعداد لمساعدتك في اختيار مكبر الصوت المناسب لتطبيقك وتزويدك بأفضل الحلول الممكنة.

مراجع

1. بوزار، دم (2011). هندسة الميكروويف. وايلي.
2. رضوي، ب. (2011). الالكترونيات الدقيقة الترددات اللاسلكية. برنتيس هول.
3. لي، ث (2004). تصميم راديو CMOS – دوائر التردد المتكاملة. مطبعة جامعة كامبريدج.
