كيف تؤثر أحمال الصدمات على الموصلات؟

تعتبر أحمال الصدمات أحد الاعتبارات المهمة في أداء وموثوقية الموصلات. باعتباري أحد الموردين الرائدين لأحمال الموصلات، فقد شهدت بنفسي كيف يمكن أن تؤثر أحمال الصدمات بشكل كبير على هذه المكونات الأساسية. في هذه المدونة، سوف نتعمق في الطرق المختلفة التي تؤثر بها أحمال الصدمات على الموصلات ونستكشف استراتيجيات للتخفيف من آثارها السلبية.

فهم أحمال الصدمات

تشير أحمال الصدمات إلى قوى مفاجئة ومكثفة يتم تطبيقها على الموصل خلال فترة قصيرة. يمكن أن تنشأ هذه القوى من مجموعة متنوعة من المصادر، مثل التأثيرات الميكانيكية، والاهتزازات، والتسارع أو التباطؤ السريع، وحتى الاندفاعات الكهربائية. على عكس الأحمال الثابتة، والتي تكون ثابتة ويمكن التنبؤ بها، تكون أحمال الصدمات عابرة ويمكن أن تمارس ضغوطًا أعلى بكثير على الموصلات.

كيف تؤثر أحمال الصدمات على الموصلات

الأضرار الميكانيكية

أحد التأثيرات المباشرة والمرئية لأحمال الصدمات هو التلف الميكانيكي للموصل. يمكن أن يؤدي التأثير المفاجئ إلى تشقق أو كسر أو تشوه غلاف الموصل. وهذا لا يضر بالسلامة المادية للموصل فحسب، بل يعرض أيضًا مكوناته الداخلية للعوامل البيئية مثل الغبار والرطوبة والملوثات. على سبيل المثال، يمكن أن يسمح السكن المتصدع بتسرب المياه، مما يؤدي إلى التآكل والفشل الكهربائي.

تكون المسامير أو جهات الاتصال الموجودة داخل الموصل أيضًا عرضة لأحمال الصدمات. يمكن أن تنحني أو تنحرف أو حتى تنكسر، مما قد يؤدي إلى تعطيل التوصيل الكهربائي. قد لا يقوم السن المنحني بالاتصال بشكل صحيح مع موصل التزاوج، مما يؤدي إلى فقدان متقطع أو كامل لنقل الإشارة. وهذا يمثل مشكلة خاصة في تطبيقات نقل البيانات عالية السرعة حيث يمكن أن يؤدي انقطاع بسيط في البيانات إلى حدوث أخطاء في البيانات أو خلل في النظام.

تدهور الأداء الكهربائي

يمكن أن يكون لأحمال الصدمات تأثير عميق على الأداء الكهربائي للموصلات. يمكن للضغط الميكانيكي أن يغير ممانعة الموصل، وهو مقياس لمعارضته لتدفق التيار الكهربائي. يمكن أن يؤدي التغيير في المعاوقة إلى انعكاسات الإشارة، حيث يرتد جزء من الإشارة الكهربائية بدلاً من إرسالها عبر الموصل. يمكن أن تتسبب انعكاسات الإشارة في التوهين (فقدان قوة الإشارة)، والتشويه، والتداخل، وكل ذلك يمكن أن يؤدي إلى انخفاض جودة الإشارة الكهربائية.

بالإضافة إلى ذلك، يمكن أن تتسبب أحمال الصدمات في حدوث انحناء بين نقاط الاتصال. يحدث الانحناء عندما يحدث انقطاع مفاجئ في التيار الكهربائي، مما يؤدي إلى حدوث شرارة عالية الجهد. قد يؤدي ذلك إلى إتلاف أسطح التلامس، مما يؤدي إلى زيادة المقاومة والمزيد من التدهور في الأداء الكهربائي. مع مرور الوقت، يمكن أن يؤدي الانحناء المتكرر إلى تأليب وتآكل نقاط الاتصال، مما يقلل من عمرها الافتراضي وموثوقيتها.

تخفيف الاتصال

هناك تأثير مهم آخر لأحمال الصدمات وهو تخفيف الاتصال بين الموصل ومكون التزاوج الخاص به. يمكن أن يؤدي الاهتزاز والتأثير المرتبط بأحمال الصدمات إلى ارتخاء آليات القفل أو أدوات التثبيت، مما يسمح للموصل بالتحرك أو الانفصال. يمكن أن يؤدي الاتصال غير المحكم إلى اتصال كهربائي متقطع، وهو ما قد يكون من الصعب تشخيصه ويمكن أن يؤدي إلى فشل متقطع في النظام.

وفي بعض الحالات، قد ينفصل الموصل تمامًا عن مكون التزاوج الخاص به. يمكن أن يكون هذا كارثيًا في التطبيقات التي يكون فيها التوصيل الكهربائي المستمر أمرًا بالغ الأهمية، كما هو الحال في أجهزة الطيران والسيارات والأجهزة الطبية.

التأثير على أنواع مختلفة من أحمال الموصل

أحمال RF مقاس 3.5 مم

أحمال RF مقاس 3.5 ممتستخدم عادة في تطبيقات الترددات الراديوية (RF). يمكن أن يكون لأحمال الصدمات تأثير كبير على أدائها. تعد الأبعاد الدقيقة والخصائص الكهربائية لأحمال التردد اللاسلكي مقاس 3.5 مم أمرًا ضروريًا للحفاظ على سلامة الإشارة. يمكن أن يتسبب حمل الصدمة في إزاحة البنية الداخلية للحمل، مما يؤدي إلى تغيير ممانعته والتأثير على إرسال إشارة التردد اللاسلكي. يمكن أن يؤدي ذلك إلى زيادة فقدان الإشارة وانخفاض الأداء في أنظمة التردد اللاسلكي.

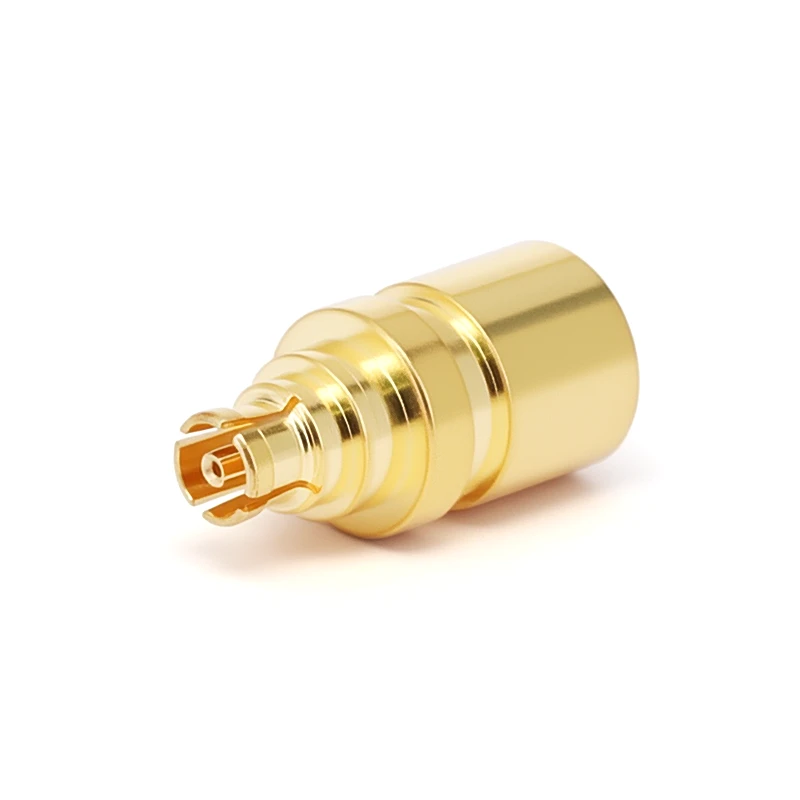

أحمال GPPO RF

أحمال GPPO RFمصممة للتطبيقات عالية التردد. وغالبا ما تستخدم في معدات الاختبار والقياس، وكذلك في أنظمة الاتصالات. يمكن أن تتسبب أحمال الصدمات في تلف المكونات الداخلية الدقيقة لأحمال GPPO RF أو محاذاة غير صحيحة. يمكن أن يؤدي ذلك إلى تغييرات في الخواص الكهربائية للحمل، مثل فقدان العودة ونسبة موجة الجهد الدائمة (VSWR). أي انحراف عن القيم المحددة يمكن أن يؤثر على دقة نتائج الاختبار أو أداء نظام الاتصالات.

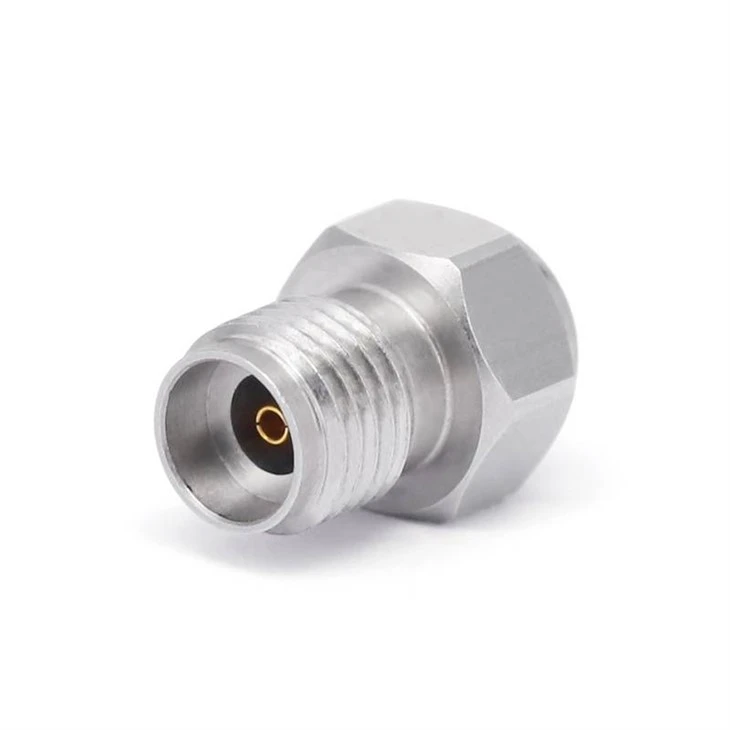

أحمال الترددات اللاسلكية مقاس 2.92 مم

أحمال الترددات اللاسلكية مقاس 2.92 ممتُستخدم في تطبيقات الترددات اللاسلكية عالية الأداء، بما في ذلك أنظمة الموجات الميكروية والمليمترية. تم تصميم هذه الأحمال للتعامل مع الترددات العالية ومستويات الطاقة. يمكن أن تتسبب أحمال الصدمات في تلف جهات الاتصال الموجودة في أحمال التردد اللاسلكي مقاس 2.92 مم أو فقدان محاذاتها الصحيحة. يمكن أن يؤدي هذا إلى زيادة فقدان الإدراج وتدهور الإشارة، وهو ما قد يمثل مشكلة بشكل خاص في التطبيقات عالية التردد حيث يمكن أن يكون للفقدان البسيط تأثيرًا كبيرًا على أداء النظام.

التخفيف من آثار أحمال الصدمة

اعتبارات التصميم

عند تصميم الموصلات، من الضروري مراعاة احتمالية أحمال الصدمات. يتضمن ذلك استخدام مواد قوية ومتينة بما يكفي لتحمل القوى المتوقعة. على سبيل المثال، يمكن تصنيع الموصلات من مواد بلاستيكية أو معادن عالية القوة تتمتع بمقاومة جيدة للصدمات.

يجب أيضًا تحسين تصميم غلاف الموصل والمكونات الداخلية لتقليل تأثيرات أحمال الصدمات. يمكن أن يشمل ذلك ميزات مثل الغلاف المقوى وحشيات امتصاص الصدمات وآليات القفل الآمنة. بالإضافة إلى ذلك، يمكن تصميم تخطيط المسامير أو نقاط الاتصال لتقليل خطر الانحناء أو سوء المحاذاة أثناء حدوث صدمة.

التركيب والتركيب

يعد التركيب والتركيب المناسب للموصلات أمرًا ضروريًا لتقليل تأثير أحمال الصدمات. يجب تثبيت الوصلات بشكل آمن على أسطح التركيب الخاصة بها باستخدام أدوات التثبيت والتقنيات المناسبة. يمكن أن يساعد ذلك في منع الموصل من التحرك أو الاهتزاز أثناء حدوث صدمة.

بالإضافة إلى ذلك، فإن استخدام حوامل أو عوازل ممتصة للصدمات يمكن أن يساعد في تقليل انتقال أحمال الصدمات إلى الموصل. يمكن تصنيع هذه الحوامل من مواد مثل المطاط أو الرغوة، والتي يمكنها امتصاص وتبديد طاقة الصدمة.

الاختبار ومراقبة الجودة

لضمان موثوقية الموصلات تحت أحمال الصدمات، يجب تنفيذ إجراءات صارمة للاختبار ومراقبة الجودة. يتضمن ذلك إخضاع الموصلات لاختبارات محاكاة حمل الصدمات أثناء عملية التصنيع. يمكن أن تساعد هذه الاختبارات في تحديد أي نقاط ضعف محتملة أو عيوب في التصميم في الموصل وتسمح باتخاذ الإجراء التصحيحي قبل طرح المنتج في السوق.

خاتمة

يمكن أن يكون لأحمال الصدمات تأثير كبير على أداء وموثوقية الموصلات. باعتبارنا موردًا لأحمال الموصلات، فإننا ندرك أهمية توفير الموصلات التي يمكنها تحمل هذه الظروف الصعبة. من خلال النظر في تأثيرات أحمال الصدمات أثناء عمليات التصميم والتصنيع والتركيب، يمكننا التأكد من أن موصلاتنا تلبي أعلى معايير الجودة والأداء.

إذا كنت في السوق للحصول على أحمال موصلات عالية الجودة يمكنها تحمل أحمال الصدمات، فنحن ندعوك للاتصال بنا للحصول على استشارة. يمكن لفريق الخبراء لدينا مساعدتك في اختيار الموصلات المناسبة لتطبيقك المحدد وتزويدك بالدعم والتوجيه الذي تحتاجه لضمان التثبيت الناجح.

مراجع

• "دليل الموصل" بقلم John A. DeBoer
• "هندسة الترددات اللاسلكية والميكروويف" بقلم ديفيد إم بوزار
• "التصميم الميكانيكي للصدمات والاهتزازات" بقلم روبرت ج. شميتز
