هل محولات SMA متوافقة مع جميع أنواع الكابلات؟

هل محولات SMA متوافقة مع جميع أنواع الكابلات؟

مرحبًا يا من هناك! أنا أحد موردي محولات SMA، وغالبًا ما يتم سؤالي عما إذا كانت محولات SMA متوافقة مع جميع أنواع الكابلات. حسنًا، الإجابة ليست بسيطة بنعم أو لا. دعونا نتعمق في التفاصيل لفهم هذا بشكل أفضل.

أولا، ما هي محولات SMA؟ يرمز SMA إلى الإصدار SubMiniature A. وتستخدم هذه المحولات على نطاق واسع في تطبيقات الترددات اللاسلكية (RF). وهي معروفة بأدائها عالي التردد، والذي يصل عادةً إلى 18 جيجا هرتز، وتوجد بشكل شائع في أنظمة الاتصالات اللاسلكية، ومعدات الاختبار، وإعدادات الهوائي.

الآن دعونا نتحدث عن توافق الكابل. هناك العديد من العوامل التي تحدد ما إذا كان محول SMA يمكنه العمل مع كابل معين.

مقاومة

واحدة من أهم العوامل هي المعاوقة. تم تصميم معظم محولات SMA لمقاومة مميزة تبلغ 50 أوم. لذا، إذا كان لديك كابل بمقاومة مختلفة، مثلاً 75 أوم، فلن يكون مناسبًا. عندما لا تتطابق مقاومة المحول والكابل، فقد يؤدي ذلك إلى انعكاس الإشارة. ويعني انعكاس الإشارة أن بعض الإشارات التي تنتقل عبر الكابل ترتد بدلاً من إرسالها بشكل صحيح. يمكن أن يسبب هذا انخفاضًا في قوة الإشارة والأداء العام للنظام. على سبيل المثال، في نظام Wi-Fi، يمكن أن يؤدي عدم تطابق المعاوقة إلى إشارة أضعف وسرعات نقل بيانات أبطأ.

نوع الموصل

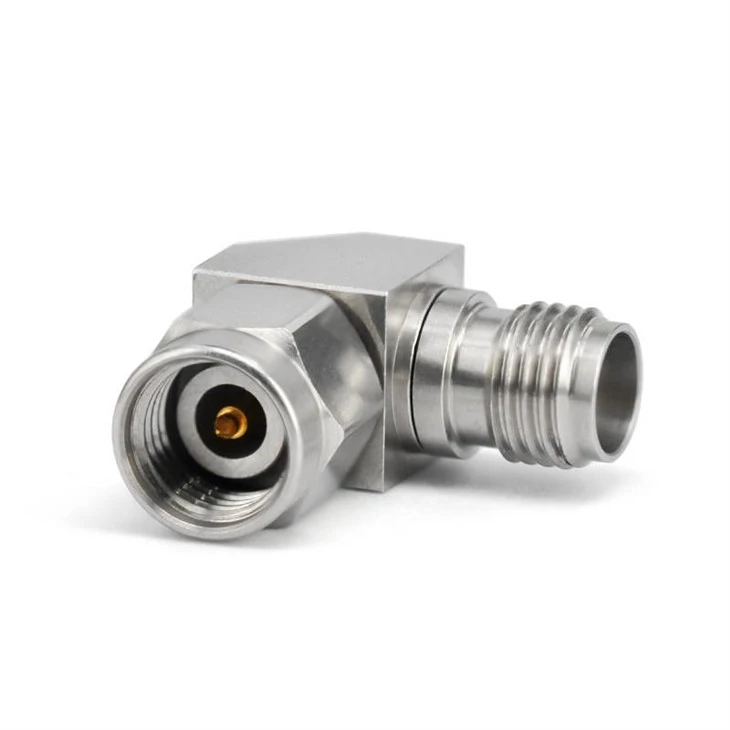

جانب آخر مهم هو نوع موصل الكابل. تم تصميم محولات SMA لتتوافق مع موصلات SMA. إذا كان الكابل الخاص بك يحتوي على موصل مختلف، مثل BNC أو N - type أومحول 2.4 ملم,محول 2.92 ملم، أومحول GPPO Mini SMP، فلا يمكنك توصيله مباشرة بمحول SMA. ومع ذلك، هناك طرق للتغلب على هذا. يمكنك استخدام محولات الانتقال. على سبيل المثال، إذا كان لديك كابل BNC وجهاز SMA، فيمكنك استخدام محول BNC - إلى - SMA لإجراء الاتصال. لكن ضع في اعتبارك أن كل محول إضافي يضيف القليل من الخسارة للإشارة، لذا فمن الأفضل تقليل عدد المحولات في الإعداد الخاص بك.

قطر الكابل والمرونة

الخصائص الفيزيائية للكابل، مثل القطر والمرونة، يمكن أن تؤثر أيضًا على التوافق. تم تصميم محولات SMA للعمل مع نطاق معين من أقطار الكابلات. إذا كان الكابل سميكًا جدًا أو رفيعًا جدًا، فقد يكون من الصعب توصيل المحول بشكل صحيح. وأيضًا، إذا كان الكابل صلبًا للغاية، فقد يؤدي ذلك إلى الضغط على المحول عند إجراء الاتصال، مما قد يؤدي إلى اتصال فضفاض أو غير موثوق به بمرور الوقت. ومن ناحية أخرى، قد لا يوفر الكابل المرن جدًا دعمًا كافيًا لإبقاء المحول في مكانه بشكل آمن.

نطاق التردد

يجب أيضًا مراعاة نطاق تردد الكابل ومحول SMA. كما ذكرت سابقًا، يمكن لمعظم محولات SMA التعامل مع ترددات تصل إلى 18 جيجا هرتز. ولكن إذا كان الكابل الخاص بك مصممًا لنطاق تردد أقل أو أعلى بكثير، فقد يتسبب ذلك في حدوث مشكلات. على سبيل المثال، إذا كان لديك كابل تم تصنيفه فقط للترددات التي تصل إلى 2 جيجا هرتز وحاولت استخدامه مع محول SMA في تطبيق بتردد 10 جيجا هرتز، فقد لا يتمكن الكبل من إرسال الإشارة بشكل فعال، مما يؤدي إلى ضعف الأداء.

الظروف البيئية

يمكن أيضًا أن تلعب البيئة التي سيتم فيها استخدام الكابل والمحول دورًا. تم تصميم بعض الكابلات لاستخدامها في البيئات القاسية، مثل الأماكن الخارجية ذات درجات الحرارة القصوى أو الرطوبة أو المستويات العالية من التداخل الكهرومغناطيسي. إذا كنت تستخدم محول SMA قياسيًا مع كابل مصمم لهذه الظروف القاسية، فقد لا يتمكن المحول من تحمل نفس الضغوط البيئية. قد يؤدي ذلك إلى التآكل وتلف الموصل وفي النهاية فقدان الإشارة.

التوافق مع أنواع الكابلات المختلفة

الكابلات المحورية

تُستخدم الكابلات المحورية بشكل شائع مع محولات SMA. هناك أنواع مختلفة من الكابلات المحورية، مثل سلسلة RG - 58 وRG - 316 وLMR. يعد RG - 58 خيارًا شائعًا لتطبيقات الطاقة المنخفضة والمسافة الأقصر. لها قطر صغير نسبيًا ومرنة إلى حد ما. يمكن أن تعمل معظم محولات SMA بشكل جيد مع كبلات RG - 58 طالما أن المعاوقة والعوامل الأخرى صحيحة. RG - 316 هو كبل متحد المحور عالي الأداء مع حماية أفضل وخسارة أقل. غالبًا ما يتم استخدامه في تطبيقات الترددات اللاسلكية الأكثر تطلبًا. يمكن أيضًا استخدام محولات SMA مع RG - 316، ولكن عليك التأكد من أن قطر الكابل متوافق مع تصميم المحول.

التوأم - الكابلات المحورية

تتكون الكابلات المحورية المزدوجة من موصلين متوازيين مع بعضهما البعض. يتم استخدامها أحيانًا في تطبيقات نقل البيانات عالية السرعة. على الرغم من أنه من الأقل شيوعًا استخدام محولات SMA مع الكابلات المحورية المزدوجة، إلا أنه من الممكن في بعض الحالات. ومع ذلك، تحتاج إلى إيلاء اهتمام إضافي للمقاومة وسلامة الإشارة لأن الكابلات المحورية المزدوجة لها خصائص كهربائية مختلفة مقارنة بالكابلات المحورية.

كابلات الألياف الضوئية

تُستخدم كابلات الألياف الضوئية لنقل البيانات لمسافات طويلة وعالية السرعة. لا تتوافق محولات SMA بشكل مباشر مع كابلات الألياف الضوئية لأن كابلات الألياف الضوئية تستخدم الضوء لنقل البيانات، بينما تم تصميم محولات SMA للإشارات الكهربائية. ولكن في بعض الأنظمة الهجينة حيث تكون هناك حاجة للتحويل بين الإشارات الضوئية والكهربائية، توجد أجهزة إرسال واستقبال خاصة يمكن استخدامها مع محولات SMA.

خاتمة

لذلك، للإجابة على السؤال "هل محولات SMA متوافقة مع جميع أنواع الكابلات؟"، الجواب هو لا. تحتوي محولات SMA على متطلبات محددة فيما يتعلق بالمقاومة ونوع الموصل ونطاق التردد وعوامل أخرى. في حين أنه يمكن استخدامها مع مجموعة واسعة من الكابلات، وخاصة الكابلات المحورية، إلا أن هناك العديد من الحالات التي يمكن أن تنشأ فيها مشكلات التوافق.

إذا كنت في السوق لمحولات SMA ولم تكن متأكدًا من الكابلات التي ستعمل معها، فلا تتردد في التواصل معنا. لدينا فريق من الخبراء الذين يمكنهم مساعدتك في العثور على المجموعة المناسبة من المحولات والكابلات لتطبيقك المحدد. سواء كنت تقوم بإعداد شبكة Wi-Fi صغيرة أو منشأة واسعة النطاق لاختبار التردد اللاسلكي، يمكننا أن نقدم لك أفضل الحلول. دعنا نجري محادثة ونناقش احتياجاتك حتى نتمكن من توفير المنتجات المناسبة لمشروعك.

مراجع

• "تصميم دوائر الترددات اللاسلكية والميكروويف للتطبيقات اللاسلكية" بقلم كريس بويك
• "دليل الكابلات المحورية" من ARRL (رابطة تتابع الراديو الأمريكية)
